三刃麻花钻-1165PA03

1165PA03系列 是一款整体硬质合金三刃麻花钻，属于其孔加工刀具中的PA系列。这款钻头采用三刃结构，顶角150°，与传统两刃麻花钻相比，有助于提升定心精度和孔壁质量，适合在特定材料上实现稳定的钻孔加工。

  • 材质牌号 YK30F无涂层或KDG303（PVD AlTiN涂层）

  • 适用材料 有色金属（如铝合金）、铸铁、钢、不锈钢

  • 直径范围 3mm - 20mm

  • 钻孔深度 常见规格为 3xD 标准长度

  • 冷却方式 外冷

  • 柄部型式 直柄，刃径与柄径相同

  • 刃数 三刃

了解更多

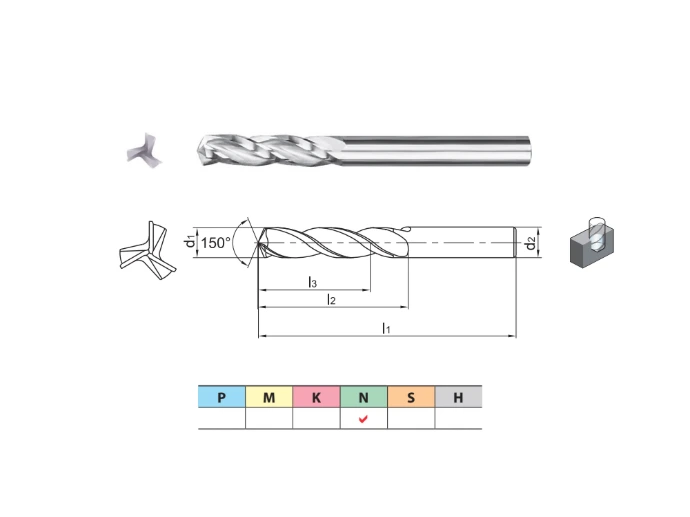

1165PA03

技术特点与优势

  • 良好的定心精度与稳定性：三刃结构使切削力分布更均匀，钻孔时有助于自动定心，减少“走路”现象，获得较为精确的孔位置和尺寸。

  • 较好的孔壁质量：三个切削刃能较平稳地切除材料，切削过程更稳定，减少振动，从而获得较光洁的孔壁。

  • 顺畅的排屑能力：三刃设计优化了排屑空间，结合专为短切屑材料优化的槽型，有助于切屑快速、顺畅地排出，降低堵塞风险。

  • 可选的涂层方案：提供 YK30F无涂层或KDG303 (AlTiN PVD涂层) 两种选择。AlTiN涂层硬度较高、耐热性较好，有助于延长刀具寿命；无涂层钻头在加工铝合金时不易产生积屑瘤。

规格参数

该系列钻头采用直柄设计，便于通用刀柄夹持。

型号 d1 (h7) d2 (h7) l1 l2 l3
1165PA03-0680 6.8 6.8 74 34 25
1165PA03-0690 6.9 6.9 74 34 25
1165PA03-0700 7 7 74 34 25
1165PA03-0710 7.1 7.1 74 34 25
1165PA03-0720 7.2 7.2 74 34 25
1165PA03-0730 7.3 7.3 74 34 25
1165PA03-0740 7.4 7.4 74 34 25
1165PA03-0750 7.5 7.5 74 34 25
1165PA03-0760 7.6 7.6 79 37 27
1165PA03-0770 7.7 7.7 79 37 27
1165PA03-0780 7.8 7.8 79 37 27
1165PA03-0790 7.9 7.9 79 37 27
1165PA03-0800 8 8 79 37 27
1165PA03-0810 8.1 8.1 79 37 27
1165PA03-0820 8.2 8.2 79 37 27
1165PA03-0830 8.3 8.3 79 37 27
1165PA03-0840 8.4 8.4 79 37 27
1165PA03-0850 8.5 8.5 79 37 27
1165PA03-0860 8.6 8.6 84 40 29
1165PA03-0870 8.7 8.7 84 40 29
1165PA03-0880 8.8 8.8 84 40 29
1165PA03-0890 8.9 8.9 84 40 29
1165PA03-0900 9 9 84 40 29
1165PA03-0910 9.1 9.1 84 40 29
1165PA03-0920 9.2 9.2 84 40 29
1165PA03-0930 9.3 9.3 84 40 29
1165PA03-0940 9.4 9.4 84 40 29
1165PA03-0950 9.5 9.5 84 40 29
1165PA03-0960 9.6 9.6 89 43 31
1165PA03-0970 9.7 9.7 89 43 31
1165PA03-0980 9.8 9.8 89 43 31
1165PA03-0990 9.9 9.9 89 43 31
1165PA03-1000 10 10 89 43 31
1165PA03-1010 10.1 10.1 89 43 31
1165PA03-1020 10.2 10.2 89 43 31
1165PA03-1030 10.3 10.3 89 43 31
1165PA03-1050 10.5 10.5 89 43 31
1165PA03-1100 11 11 95 47 33
1165PA03-1120 11.2 11.2 95 47 33
1165PA03-1150 11.5 11.5 95 47 33
1165PA03-1180 11.8 11.8 95 47 33
1165PA03-1200 12 12 102 51 35
1165PA03-1210 12.1 12.1 102 51 35
1165PA03-1250 12.5 12.5 102 51 35
1165PA03-1300 13 13 102 51 35
1165PA03-1350 13.5 13.5 107 54 37
1165PA03-1400 14 14 107 54 37
1165PA03-1450 14.5 14.5 111 56 38
1165PA03-1500 15 15 111 56 38
1165PA03-1550 15.5 15.5 115 58 38
1165PA03-1600 16 16 115 58 38
1165PA03-1650 16.5 16.5 119 60 39
1165PA03-1700 17 17 119 60 39
1165PA03-1750 17.5 17.5 123 62 40
1165PA03-1800 18 18 123 62 40
1165PA03-1850 18.5 18.5 127 64 41
1165PA03-1900 19 19 127 64 41
1165PA03-1950 19.5 19.5 131 66 42
1165PA03-2000 20 20 131 66 42

YK30F推荐切削参数

材料组 成分 热处理 硬度HB 切削速度 vc 的起始值 [m/min]
变形铝合金 不可热处理强化


60 180


可热处理强化 已时效 100 180


≤12% Si，不可热处理强化


75 130
铸造铝合金 ≤12% Si，可热处理强化 已时效 90 130


>12% Si，不可热处理强化


130 120


易切铜合金 (Pb>1%)


110 130
铜和铜合金（青铜/黄铜） CuZn，CuSnZn


90 130


CuSn，无铅铜，电解铜


100 130

YK30F推荐进给量（mm）

Ø1 Ø2 Ø3 Ø4 Ø5 Ø6 Ø7 Ø8 Ø9 Ø10 Ø11 Ø12 Ø13 Ø14 Ø15 Ø16 Ø17 Ø18 Ø19 Ø20
0,03 0,06 0,08 0,11 0,13 0,15 0,16 0,17 0,18 0,20 0,21 0,23 0,24 0,25 0,26 0,27 0,28 0,29 0,29 0,30

型号命名规则解析

以型号 1165PA03-1000 YK30F 为例，其含义大致如下：

  • 1165：系列号，代表整体硬质合金三刃麻花钻。

  • PA：可能代表产品族或特定设计特征。

  • 03：代表钻孔深度为 3倍径 (3xD)。

  • 1000：代表钻头直径，即 10.00mm。

  • YK30F：代表钻头的材质牌号，为无涂层硬质合金。

总结

1165PA03系列是一款专注于有色金属和铸铁等特定材料钻孔加工的工具。其三刃设计有助于提升定心精度和孔壁质量，在对加工效率与质量有要求的批量生产场景中，可作为传统两刃麻花钻的升级替代方案。
