3倍径内冷钢、铸铁通用加工钨钢钻头-1534GD03C

通用加工麻花钻-1534GD03C

1534GD03C系列 是 GD系列新一代通用加工整体硬质合金麻花钻，属于具备内冷功能的3倍径整体硬质合金钻头，适用于钢、铸铁等多种材料的通用加工。

• 材质牌号 KDG304 (AlCrN涂层)

• 适用材料 P类(碳钢合金钢 HRC40度以下)、K类(铸铁)

• 直径范围 3mm - 20mm

• 钻孔深度 3倍径 (3xD)

• 柄部型式 直柄，公差h6

• 刃数 2刃

• 螺旋角 30度

• 钻尖角 140度


了解更多



技术特点与优势

• 直线型切削刃，强度高：切削刃为直线型设计，有助于增强刃口强度，提升钻头耐用性。

• 优化的钻尖结构：钻尖经过结构优化，有助于提升切削性能，降低切削阻力。

• 双刃带设计：采用双刃带结构，有助于提高钻孔过程的稳定性，改善孔壁质量。

• 专业涂层后处理技术：采用专业的涂层后处理工艺，有助于降低切削摩擦，实现较为顺畅的加工。

• 切削仿真与试验结合：钻头的设计经过切削仿真与试验验证，有助于确保综合性能表现。

规格参数

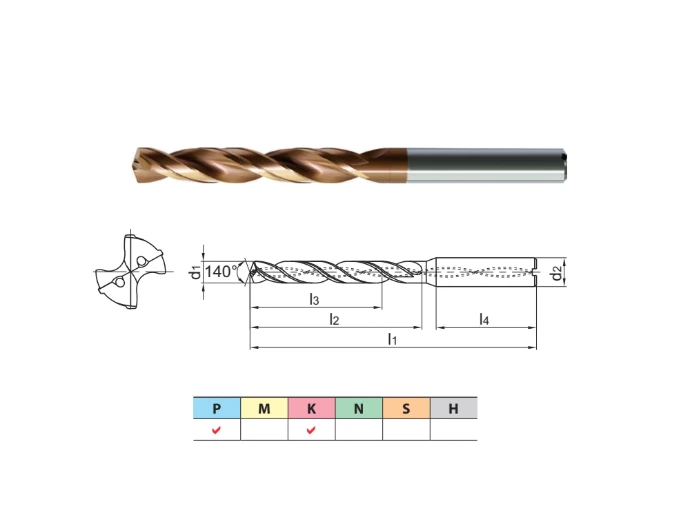

该系列钻头采用直柄设计，柄部公差为h6。以下是部分常见规格的尺寸参数：

型号命名规则解析

以型号 1534GD03C-0640 KDG304 为例，其含义大致如下：

• 1534：产品系列代码，代表GD系列整体硬质合金麻花钻。

• GD03C：GD代表通用加工麻花钻系列；03代表3倍径钻孔深度；C代表内冷型。

• 0640：代表钻头直径，即6.40mm。

• KDG304：代表钻头的材质牌号，为AlCrN涂层硬质合金。

注：所述数值为大值。对于装夹不稳定的情况或机床功率较低时，对于直径 Ø12 mm 及以上的钻头，建议将进给量降低约 30%。

公式和示例计算

公式：

每转进给量 Fn=D×Fm​

已知：

• 钻头直径 D=10 mm

• 材料：高合金钢 → 根据之前表格，Fm=0.03

计算：

Fn=10×0.03=0.3mm/rev

总结

1534GD03C系列是GD系列中一款具备内冷功能的3倍径整体硬质合金麻花钻。其设计兼顾了刃口强度与切削性能，配合KDG304 AlCrN涂层，适用于钢、不锈钢、铸铁等多种材料的通用钻孔加工。实际加工案例显示，该系列钻头在中等硬度钢材上能够达到较为稳定的加工效果。
