淬火钢钨钢钻头-1534SH03
整体硬质合金麻花钻，专门针对高硬度钢（HRC 40~60） 的钻孔加工设计，采用外冷却方式，直柄结构。
材质牌号 KDG303 (AlTiN涂层)
适用材料 高硬度钢 (HRC 50~60)、预硬钢、淬硬钢
直径范围 3mm - 20mm
钻孔深度 3倍径 (3xD)
冷却方式 外冷
柄部型式 直柄，公差h6
刃数 2刃
钻尖角 140度
螺旋角 小螺旋角
芯厚设计 大芯厚
技术特点
专为高硬度材料设计：与GD系列不同，SH系列主要针对HRC 50~60的预硬钢和淬硬钢进行优化，确保在高硬度材料上实现稳定的钻孔加工。
优化设计提升刚性：采用小螺旋角与大芯厚设计，提升了刀具的整体刚性，有助于减少在加工高硬度材料时可能出现的变形和断裂风险。
成熟的涂层方案：采用 KDG303 (AlTiN涂层) 材质，该涂层硬度较高、耐热性较好，有助于在高硬度材料加工中延长刀具寿命。
规格参数
以下为1534SH03系列部分型号的基本尺寸（单位：mm），推荐牌号为KDG303：

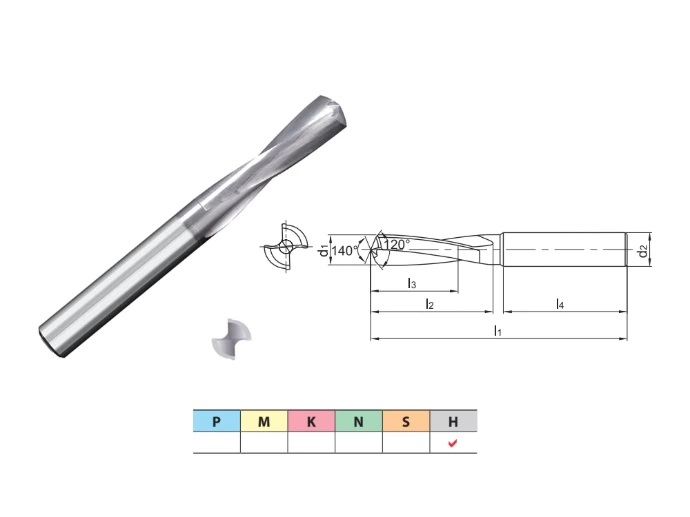

| 型号 | 钻头直径 d1 | 柄径 d2 (h6) | 总长 l1 | 槽长 l2 | 推荐钻深 l3 | 柄长 l4 |
|---|---|---|---|---|---|---|
| 1534SH03-0300 | 3.0 | 6 | 62 | 20 | 14 | 36 |
| 1534SH03-0330 | 3.3 | 6 | 62 | 20 | 14 | 36 |
| 1534SH03-0400 | 4.0 | 6 | 66 | 24 | 17 | 36 |
| 1534SH03-0420 | 4.2 | 6 | 66 | 24 | 17 | 36 |
| 1534SH03-0500 | 5.0 | 6 | 66 | 28 | 20 | 36 |
| 1534SH03-0600 | 6.0 | 8 | 79 | 34 | 24 | 36 |
| 1534SH03-0675 | 6.75 | 8 | 79 | 34 | 24 | 36 |
| 1534SH03-0700 | 7.0 | 8 | 79 | 34 | 24 | 36 |
| 1534SH03-0800 | 8.0 | 8 | 79 | 41 | 29 | 36 |
| 1534SH03-0850 | 8.5 | 10 | 89 | 47 | 35 | 40 |
| 1534SH03-0900 | 9.0 | 10 | 89 | 47 | 35 | 40 |
| 1534SH03-1000 | 10.0 | 10 | 89 | 47 | 35 | 40 |
| 1534SH03-1025 | 10.25 | 12 | 102 | 55 | 40 | 45 |
| 1534SH03-1050 | 10.5 | 12 | 102 | 55 | 40 | 45 |
| 1534SH03-1200 | 12.0 | 12 | 102 | 55 | 40 | 45 |
| 1534SH03-1250 | 12.5 | 14 | 107 | 60 | 43 | 45 |
| 1534SH03-1400 | 14.0 | 14 | 107 | 60 | 43 | 45 |
| 1534SH03-1450 | 14.5 | 16 | 115 | 65 | 45 | 48 |
| 1534SH03-1600 | 16.0 | 16 | 115 | 65 | 45 | 48 |
加工案例
刀具型号：1534SH03-1000
被加工材料：S136 (HRC53)
孔径：Ø10.0mm
切削速度：25 m/min
转速：800 r/min
进给量：0.08 mm/r
进给速度：64 mm/min
钻削深度：20mm（盲孔）
冷却方式：水溶性切削液
加工机床：MIKRON UCP 1000
对比测试结果
| 钻头 | 钻孔数量（个） | 磨损状况 |
|---|---|---|
| 1534SH03-1000 | 400 | 磨损值 0.08mm |
| A公司同类产品 | 100 | 磨损0.31mm，崩缺2.59mm |
| B公司同类产品 | 200 | 磨损0.108mm |
在该测试条件下，1534SH03-1000钻头加工至400个孔时，后刀面磨损量为0.08mm，表现优于对比产品。
