3倍径通用加工硬质合金钻头-1534SU03

1534SU整体硬质合金麻花钻，适用于钢、不锈钢及铸铁等材料的钻孔加工。该系列提供3倍径（3xD） 的钻孔深度规格，可满足常规深度的钻孔需求。1534SU03：外冷却型，无内冷孔；1534SU03C：内冷却型，具备内冷通道。
2026年4月11日 由
cuttingtools

通用加工硬质合金钻头-1534SU

1534SU整体硬质合金麻花钻，适用于钢、不锈钢及铸铁等材料的钻孔加工。该系列提供3倍径（3xD） 的钻孔深度规格，可满足常规深度的钻孔需求。1534SU03：外冷却型，无内冷孔；1534SU03C：内冷却型，具备内冷通道。

用途
HRC40度以内材料加工
直径范围1.0mm - 20mm
钻孔深度3xD
冷却方式内冷/外冷
柄部型式直柄
刃数2刃
钻尖角140度
1534SU03

技术特点

  • 适用范围广泛：能实现对P类（钢）、M类（不锈钢）、K类（铸铁）、S类（耐热合金）等多种材料的加工。

  • 优化的槽型结构：配合波形切削刃，有助于提升刀具的锋利性和强度，切屑排出更加流畅。

  • 140°顶角设计：降低了钻孔初始阶段的进给力，提供较好的自定心能力，有助于提高孔加工质量。

  • 特殊的钻尖设计：使切削过程平稳，减少振动。

  • 纳米结构TiAlN涂层：提高了热硬性，有助于防止积屑瘤。

  • 材质牌号：主要配套KDG303 (TiAlN涂层)，兼顾耐磨性与韧性。

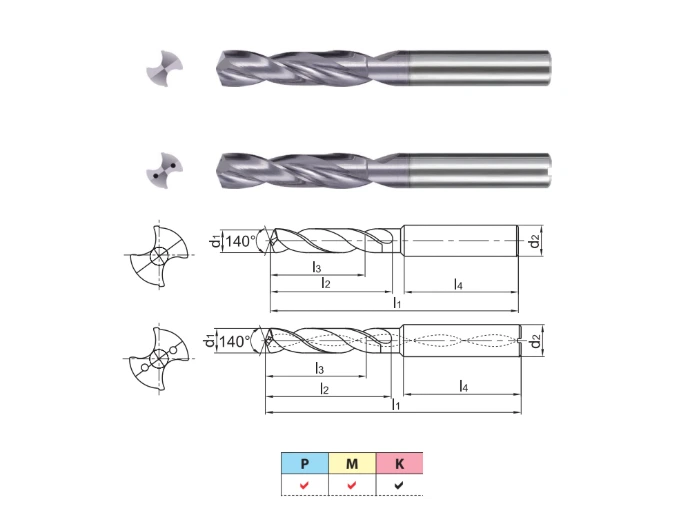

规格参数（3xD 部分）

以下为1534SU03系列（外冷型）及1534SU03C系列（内冷型）全部型号的基本尺寸（单位：mm）。直径范围覆盖1.0mm 至 20.0mm。

型号 直径 d1 (m7) 柄径 d2 (h6) 总长 l1 槽长 l2 推荐钻深 l3 柄长 l4
1534SU03-0100S 1 4 47 4.7 3.8 37.6
1534SU03-0105S 1.05 4 47 4.9 3.9 37.5
1534SU03-0120S 1.2 4 47 5.6 4.5 37
1534SU03-0130S 1.3 4 47 6.1 4.9 36.6
1534SU03-0147S 1.47 4 47 6.9 5.5 36.1
1534SU03-0150S 1.5 4 47 7.1 5.6 36
1534SU03-0160S 1.6 4 47 7.5 6 35.7
1534SU03-0170S 1.7 4 47 8 6.4 35.4
1534SU03-0180S 1.8 4 47 8.5 6.8 35
1534SU03-0190S 1.9 4 47 8.9 7.1 34.8
1534SU03-0200 2 6 62 20 14 36
1534SU03-0210 2.1 6 62 20 14 36
1534SU03-0220 2.2 6 62 20 14 36
1534SU03-0230 2.33 3 59 13.8 14 36
1534SU03-0240 2.4 6 62 20 14 36
1534SU03-0250 2.5 6 62 20 14 36
1534SU03-0260 2.6 6 62 20 14 36
1534SU03-0270 2.7 6 62 20 14 36
1534SU03-0280 2.8 6 62 20 14 36
1534SU03-0290 2.9 6 62 20 14 36
1534SU03-0300 3 6 62 20 14 36
1534SU03C-0300 3 6 62 20 14 36
1534SU03-0310 3.1 6 62 20 14 36
1534SU03C-0310 3.1 6 62 20 14 36
1534SU03-0320 3.2 6 62 20 14 36
1534SU03C-0320 3.2 6 62 20 14 36
1534SU03-0325 3.25 6 62 20 14 36
1534SU03C-0325 3.25 6 62 20 14 36
1534SU03-0330 3.3 6 62 20 14 36
1534SU03C-0330 3.3 6 62 20 14 36
1534SU03-0340 3.4 6 62 20 14 36
1534SU03C-0340 3.4 6 62 20 14 36
1534SU03-0350 3.5 6 62 20 14 36
1534SU03C-0350 3.5 6 62 20 14 36
1534SU03-0360 3.6 6 62 20 14 36
1534SU03C-0360 3.6 6 62 20 14 36
1534SU03-0370 3.7 6 62 20 14 36
1534SU03C-0370 3.7 6 62 20 14 36
1534SU03-0380 3.8 6 66 24 17 36
1534SU03C-0380 3.8 6 66 24 17 36
1534SU03-0390 3.9 6 66 24 17 36
1534SU03C-0390 3.9 6 66 24 17 36
1534SU03-0400 4 6 66 24 17 36
1534SU03C-0400 4 6 66 24 17 36
1534SU03-0410 4.1 6 66 24 17 36
1534SU03C-0410 4.1 6 66 24 17 36
1534SU03-0420 4.2 6 66 24 17 36
1534SU03C-0420 4.2 6 66 24 17 36
1534SU03-0430 4.3 6 66 24 17 36
1534SU03C-0430 4.3 6 66 24 17 36
1534SU03-0440 4.4 6 66 24 17 36
1534SU03C-0440 4.4 6 66 24 17 36
1534SU03-0450 4.5 6 66 24 17 36
1534SU03C-0450 4.5 6 66 24 17 36
1534SU03-0460 4.6 6 66 24 17 36
1534SU03C-0460 4.6 6 66 24 17 36
1534SU03-0465 4.65 6 66 24 17 36
1534SU03C-0465 4.65 6 66 24 17 36
1534SU03-0470 4.7 6 66 24 17 36
1534SU03C-0470 4.7 6 66 24 17 36
1534SU03-0480 4.8 6 66 28 20 36
1534SU03C-0480 4.8 6 66 28 20 36
1534SU03-0490 4.9 6 66 28 20 36
1534SU03C-0490 4.9 6 66 28 20 36
1534SU03-0500 5 6 66 28 20 36
1534SU03C-0500 5 6 66 28 20 36
1534SU03-0510 5.1 6 66 28 20 36
1534SU03C-0510 5.1 6 66 28 20 36
1534SU03-0520 5.2 6 66 28 20 36
1534SU03C-0520 5.2 6 66 28 20 36
1534SU03-0530 5.3 6 66 28 20 36
1534SU03C-0530 5.3 6 66 28 20 36
1534SU03-0540 5.4 6 66 28 20 36
1534SU03C-0540 5.4 6 66 28 20 36
1534SU03-0550 5.5 6 66 28 20 36
1534SU03C-0550 5.5 6 66 28 20 36
1534SU03-0555 5.55 6 66 28 20 36
1534SU03C-0555 5.55 6 66 28 20 36
1534SU03-0560 5.6 6 66 28 20 36
1534SU03C-0560 5.6 6 66 28 20 36
1534SU03-0570 5.7 6 66 28 20 36
1534SU03C-0570 5.7 6 66 28 20 36
1534SU03-0580 5.8 6 66 28 20 36
1534SU03C-0580 5.8 6 66 28 20 36
1534SU03-0590 5.9 6 66 28 20 36
1534SU03C-0590 5.9 6 66 28 20 36
1534SU03-0600 6 6 66 28 20 36
1534SU03C-0600 6 6 66 28 20 36
1534SU03-0610 6.1 8 79 34 24 36
1534SU03C-0610 6.1 8 79 34 24 36
1534SU03-0620 6.2 8 79 34 24 36
1534SU03C-0620 6.2 8 79 34 24 36
1534SU03-0630 6.3 8 79 34 24 36
1534SU03C-0630 6.3 8 79 34 24 36
1534SU03-0640 6.4 8 79 34 24 36
1534SU03C-0640 6.4 8 79 34 24 36
1534SU03-0650 6.5 8 79 34 24 36
1534SU03C-0650 6.5 8 79 34 24 36
1534SU03-0660 6.6 8 79 34 24 36
1534SU03C-0660 6.6 8 79 34 24 36
1534SU03-0670 6.7 8 79 34 24 36
1534SU03C-0670 6.7 8 79 34 24 36
1534SU03-0675 6.75 8 79 34 24 36
1534SU03C-0675 6.75 8 79 34 24 36
1534SU03-0680 6.8 8 79 34 24 36
1534SU03C-0680 6.8 8 79 34 24 36
1534SU03-0690 6.9 8 79 34 24 36
1534SU03C-0690 6.9 8 79 34 24 36
1534SU03-0700 7 8 79 34 24 36
1534SU03C-0700 7 8 79 34 24 36
1534SU03-0710 7.1 8 79 41 29 36
1534SU03C-0710 7.1 8 79 41 29 36
1534SU03-0720 7.2 8 79 41 29 36
1534SU03C-0720 7.2 8 79 41 29 36
1534SU03-0730 7.3 8 79 41 29 36
1534SU03C-0730 7.3 8 79 41 29 36
1534SU03-0740 7.4 8 79 41 29 36
1534SU03C-0740 7.4 8 79 41 29 36
1534SU03-0750 7.5 8 79 41 29 36
1534SU03C-0750 7.5 8 79 41 29 36
1534SU03-0760 7.6 8 79 41 29 36
1534SU03C-0760 7.6 8 79 41 29 36
1534SU03-0770 7.7 8 79 41 29 36
1534SU03C-0770 7.7 8 79 41 29 36
1534SU03-0780 7.8 8 79 41 29 36
1534SU03C-0780 7.8 8 79 41 29 36
1534SU03-0790 7.9 8 79 41 29 36
1534SU03C-0790 7.9 8 79 41 29 36
1534SU03-0800 8 8 79 41 29 36
1534SU03C-0800 8 8 79 41 29 36
1534SU03-0810 8.1 10 89 47 35 40
1534SU03C-0810 8.1 10 89 47 35 40
1534SU03-0820 8.2 10 89 47 35 40
1534SU03C-0820 8.2 10 89 47 35 40
1534SU03-0830 8.3 10 89 47 35 40
1534SU03C-0830 8.3 10 89 47 35 40
1534SU03-0840 8.4 10 89 47 35 40
1534SU03C-0840 8.4 10 89 47 35 40
1534SU03-0850 8.5 10 89 47 35 40
1534SU03C-0850 8.5 10 89 47 35 40
1534SU03-0860 8.6 10 89 47 35 40
1534SU03C-0860 8.6 10 89 47 35 40
1534SU03-0870 8.7 10 89 47 35 40
1534SU03C-0870 8.7 10 89 47 35 40
1534SU03-0880 8.8 10 89 47 35 40
1534SU03C-0880 8.8 10 89 47 35 40
1534SU03-0890 8.9 10 89 47 35 40
1534SU03C-0890 8.9 10 89 47 35 40
1534SU03-0900 9 10 89 47 35 40
1534SU03C-0900 9 10 89 47 35 40
1534SU03-0910 9.1 10 89 47 35 40
1534SU03C-0910 9.1 10 89 47 35 40
1534SU03-0920 9.2 10 89 47 35 40
1534SU03C-0920 9.2 10 89 47 35 40
1534SU03-0930 9.3 10 89 47 35 40
1534SU03C-0930 9.3 10 89 47 35 40
1534SU03-0940 9.4 10 89 47 35 40
1534SU03C-0940 9.4 10 89 47 35 40
1534SU03-0950 9.5 10 89 47 35 40
1534SU03C-0950 9.5 10 89 47 35 40
1534SU03-0960 9.6 10 89 47 35 40
1534SU03C-0960 9.6 10 89 47 35 40
1534SU03-0970 9.7 10 89 47 35 40
1534SU03C-0970 9.7 10 89 47 35 40
1534SU03-0980 9.8 10 89 47 35 40
1534SU03C-0980 9.8 10 89 47 35 40
1534SU03-0990 9.9 10 89 47 35 40
1534SU03C-0990 9.9 10 89 47 35 40
1534SU03-1000 10 10 89 47 35 40
1534SU03C-1000 10 10 89 47 35 40
1534SU03-1010 10.1 12 102 55 40 45
1534SU03C-1010 10.1 12 102 55 40 45
1534SU03-1020 10.2 12 102 55 40 45
1534SU03C-1020 10.2 12 102 55 40 45
1534SU03-1025 10.25 12 102 55 40 45
1534SU03C-1025 10.25 12 102 55 40 45
1534SU03-1030 10.3 12 102 55 40 45
1534SU03C-1030 10.3 12 102 55 40 45
1534SU03-1040 10.4 12 102 55 40 45
1534SU03C-1040 10.4 12 102 55 40 45
1534SU03-1050 10.5 12 102 55 40 45
1534SU03C-1050 10.5 12 102 55 40 45
1534SU03-1060 10.6 12 102 55 40 45
1534SU03C-1060 10.6 12 102 55 40 45
1534SU03-1070 10.7 12 102 55 40 45
1534SU03C-1070 10.7 12 102 55 40 45
1534SU03-1080 10.8 12 102 55 40 45
1534SU03C-1080 10.8 12 102 55 40 45
1534SU03-1090 10.9 12 102 55 40 45
1534SU03C-1090 10.9 12 102 55 40 45
1534SU03-1100 11 12 102 55 40 45
1534SU03C-1100 11 12 102 55 40 45
1534SU03-1110 11.1 12 102 55 40 45
1534SU03C-1110 11.1 12 102 55 40 45
1534SU03-1120 11.2 12 102 55 40 45
1534SU03C-1120 11.2 12 102 55 40 45
1534SU03-1130 11.3 12 102 55 40 45
1534SU03C-1130 11.3 12 102 55 40 45
1534SU03-1140 11.4 12 102 55 40 45
1534SU03C-1140 11.4 12 102 55 40 45
1534SU03-1150 11.5 12 102 55 40 45
1534SU03C-1150 11.5 12 102 55 40 45
1534SU03-1160 11.6 12 102 55 40 45
1534SU03C-1160 11.6 12 102 55 40 45
1534SU03-1170 11.7 12 102 55 40 45
1534SU03C-1170 11.7 12 102 55 40 45
1534SU03-1180 11.8 12 102 55 40 45
1534SU03C-1180 11.8 12 102 55 40 45
1534SU03-1190 11.9 12 102 55 40 45
1534SU03C-1190 11.9 12 102 55 40 45
1534SU03-1200 12 12 102 55 40 45
1534SU03C-1200 12 12 102 55 40 45
1534SU03-1210 12.1 14 107 60 43 45
1534SU03C-1210 12.1 14 107 60 43 45
1534SU03-1220 12.2 14 107 60 43 45
1534SU03C-1220 12.2 14 107 60 43 45
1534SU03-1225 12.25 14 107 60 43 45
1534SU03C-1225 12.25 14 107 60 43 45
1534SU03-1230 12.3 14 107 60 43 45
1534SU03C-1230 12.3 14 107 60 43 45
1534SU03-1250 12.5 14 107 60 43 45
1534SU03C-1250 12.5 14 107 60 43 45
1534SU03-1270 12.7 14 107 60 43 45
1534SU03C-1270 12.7 14 107 60 43 45
1534SU03-1275 12.75 14 107 60 43 45
1534SU03C-1275 12.75 14 107 60 43 45
1534SU03-1280 12.8 14 107 60 43 45
1534SU03C-1280 12.8 14 107 60 43 45
1534SU03-1300 13 14 107 60 43 45
1534SU03C-1300 13 14 107 60 43 45
1534SU03-1310 13.1 14 107 60 43 45
1534SU03C-1310 13.1 14 107 60 43 45
1534SU03C-1335 13.35 14 107 60 43 45
1534SU03-1350 13.5 14 107 60 43 45
1534SU03C-1350 13.5 14 107 60 43 45
1534SU03-1380 13.8 14 107 60 43 45
1534SU03C-1380 13.8 14 107 60 43 45
1534SU03-1400 14 14 107 60 43 45
1534SU03C-1400 14 14 107 60 43 45
1534SU03-1420 14.2 16 107 60 43 45
1534SU03C-1420 14.2 16 107 60 43 45
1534SU03-1425 14.25 16 115 65 45 48
1534SU03C-1425 14.25 16 115 65 45 48
1534SU03-1430 14.3 16 115 65 45 48
1534SU03C-1430 14.3 16 115 65 45 48
1534SU03-1450 14.5 16 115 65 45 48
1534SU03C-1450 14.5 16 115 65 45 48
1534SU03-1475 14.75 16 115 65 45 48
1534SU03C-1475 14.75 16 115 65 45 48
1534SU03-1480 14.8 16 115 65 45 48
1534SU03C-1480 14.8 16 115 65 45 48
1534SU03-1500 15 16 115 65 45 48
1534SU03C-1500 15 16 115 65 45 48
1534SU03-1510 15.1 16 115 65 45 48
1534SU03C-1510 15.1 16 115 65 45 48
1534SU03-1530 15.3 16 115 65 45 48
1534SU03-1550 15.5 16 115 65 45 48
1534SU03C-1550 15.5 16 115 65 45 48
1534SU03-1580 15.8 16 115 65 45 48
1534SU03C-1580 15.8 16 115 65 45 48
1534SU03-1600 16 16 115 65 45 48
1534SU03C-1600 16 16 115 65 45 48
1534SU03-1610 16.1 18 123 73 51 48
1534SU03-1650 16.5 18 123 73 51 48
1534SU03C-1650 16.5 18 123 73 51 48
1534SU03-1675 16.75 18 123 73 51 48
1534SU03C-1675 16.75 18 123 73 51 48
1534SU03-1680 16.8 18 123 73 51 48
1534SU03C-1680 16.8 18 123 73 51 48
1534SU03-1700 17 18 123 73 51 48
1534SU03C-1700 17 18 123 73 51 48
1534SU03-1750 17.5 18 123 73 51 48
1534SU03C-1750 17.5 18 123 73 51 48
1534SU03-1780 17.8 18 123 73 51 48
1534SU03C-1780 17.8 18 123 73 51 48
1534SU03-1800 18 18 123 73 51 48
1534SU03C-1800 18 18 123 73 51 48
1534SU03-1850 18.5 20 131 79 55 50
1534SU03C-1850 18.5 20 131 79 55 50
1534SU03-1880 18.8 20 131 79 55 50
1534SU03C-1880 18.8 20 131 79 55 50
1534SU03-1900 19 20 131 79 55 50
1534SU03C-1900 19 20 131 79 55 50
1534SU03-1950 19.5 20 131 79 55 50
1534SU03C-1950 19.5 20 131 79 55 50
1534SU03-1980 19.8 20 131 79 55 50
1534SU03C-1980 19.8 20 131 79 55 50
1534SU03-2000 20 20 131 79 55 50
1534SU03C-2000 20 20 131 79 55 50


注：表中“1534SU03C”为内冷型，“1534SU03”为外冷型。直径 1mm - 1.95mm 仅提供外冷型（带S后缀），直径 2.0mm 及以上同时提供外冷型和内冷型。

型号命名规则解析

以型号 1534SU03C-1000 KDG303 为例：

  • 1534：产品系列代码，代表SU系列整体硬质合金麻花钻。

  • SU：系列标识，代表通用加工麻花钻。

  • 03：代表钻孔深度为 3倍径（3xD）。

  • C：代表内冷却型（无C则为外冷却型）。

  • 1000：代表钻头直径，即 10.00mm。

  • KDG303：代表钻头的材质牌号。

推荐切削参数（进给计算器）

ISO 组别材料切削速度 vc (m/min)进给因子 Fm
P低合金钢1800.015
P高合金钢1200.012
M不锈钢800.010
K铸铁2500.018
K铸钢1800.015
S耐热合金（HRSA）450.008
N铝合金4000.020

进给量计算公式：

每转进给量 Fn = 钻头直径 D× 进给因子 Fm​

计算示例：

  • 钻头直径 D = 10 mm

  • 被加工材料：高合金钢（P类）

  • 进给因子 Fm = 0.012

  • Fn=10 mm×0.012=0.12 mm/rev

转速计算公式：

主轴转速 n = 切削速度 vc​ × 1000 / (π × 钻头直径 D)

整硬质合金深孔钻头10xD、12xD、15xD、20xD、30xD-1588SL
1588SL系列是SL系列中的内冷却型整体硬质合金深孔钻，直径范围覆盖3.0mm 至 14.0mm，以0.1mm为间隔递增。采用直柄设计（DIN 6535HA），适用于钢、不锈钢、铸铁、有色金属及耐热合金等材料的深孔钻削加工。该系列提供多种长径比（10xD、12xD、15xD、20xD、30xD），可满足不同深度的钻孔需求。
