5倍径内冷不锈钢高温合金加工硬质合金钻头1536UD05C

1536UD05C系列内冷却型整体硬质合金麻花钻，专为不锈钢及耐热合金（HRSA）等难加工材料的钻孔加工设计。该系列提供5倍径（5xD）的钻孔深度规格，可满足常规深度的钻孔需求。

2026年4月11日由

cuttingtools

1536UD05C-5倍径内冷型

不锈钢高温合金加工硬质合金钻头

1536UD05C系列内冷却型整体硬质合金麻花钻，专为不锈钢及耐热合金（HRSA） 等难加工材料的钻孔加工设计。该系列提供5倍径（5xD）的钻孔深度规格，可满足常规深度的钻孔需求。

产品系列	不锈钢和耐热合金
系列型号	1536UD05C
冷却方式	内冷，具备轴向和径向冷却液出口
柄部形式	直柄，公差h6
钻孔深度	5倍径 (5xD)
直径范围	1.6 mm – 20.0 mm
材质牌号	KDG305 (AlTiN涂层)

技术特点

专为5xD深孔优化：采用特殊的大芯厚槽型设计，在保证排屑空间的同时提升刀具刚性，确保深孔加工过程的稳定性。
增强的刃口强度与断屑性能：曲线刃口、小横刃及负偏距设计，配合新的刃口处理方式，使刃口强度较高，断屑性能稳定，有利于深孔加工中的切屑排出。
140°钻尖角：有助于在钻孔时自动定心，减少初始阶段的进给力，提升孔加工精度。
直柄结构：柄部公差为h6，便于通用刀柄夹持。
内冷却设计：具备轴向和径向冷却液出口，有助于在深孔加工中及时散热并冲走切屑。
材质牌号：采用KDG305 (AlTiN涂层)，具有较高的硬度和热稳定性，适用于钢、不锈钢、铸铁及耐热合金。

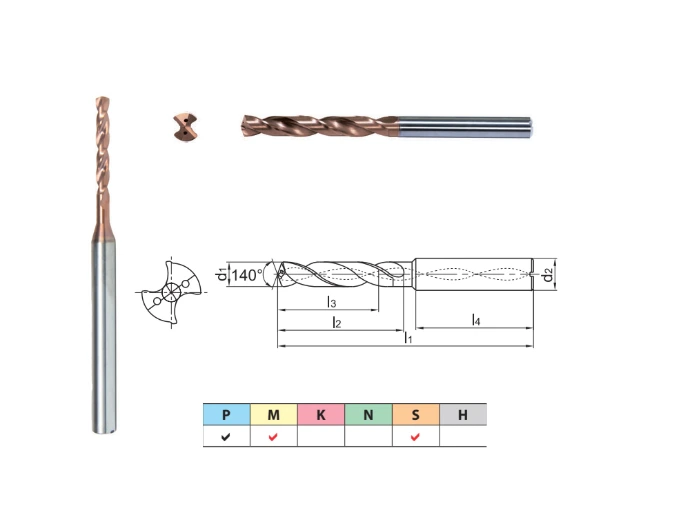

规格参数（5xD 内冷型）

以下为1536UD05C系列全部型号的基本尺寸（单位：mm）。直径范围覆盖1.6mm 至 20.0mm。

型号	直径 d1 (m7)	柄径 d2 (h6)	总长 l1	槽长 l2	推荐钻深 l3	柄长 l4
1536UD05C-0160S	1.6	4	50	13	10	35
1536UD05C-0170S	1.7	4	50	13.5	10	34.5
1536UD05C-0180S	1.8	4	50	14.5	11	33.5
1536UD05C-0190S	1.9	4	50	15	11	33
1536UD05C-0200S	2.0	4	50	16	12	32
1536UD05C-0210S	2.1	4	55	17	13	36
1536UD05C-0220S	2.2	4	55	17.5	13	35.5
1536UD05C-0230S	2.3	4	55	18.5	14	34.5
1536UD05C-0240S	2.4	4	55	19	14	34
1536UD05C-0250S	2.5	4	55	20	15	33
1536UD05C-0260S	2.6	4	55	21	16	32
1536UD05C-0270S	2.7	4	55	21.5	16	31.5
1536UD05C-0280S	2.8	4	55	22.5	17	30.5
1536UD05C-0290S	2.9	4	55	23	17	30
1536UD05C-0300	3.0	6	66	28	23	36
1536UD05C-0310	3.1	6	66	28	23	36
1536UD05C-0320	3.2	6	66	28	23	36
1536UD05C-0330	3.3	6	66	28	23	36
1536UD05C-0340	3.4	6	66	28	23	36
1536UD05C-0350	3.5	6	66	28	23	36
1536UD05C-0370	3.7	6	66	28	23	36
1536UD05C-0380	3.8	6	74	36	29	36
1536UD05C-0400	4.0	6	74	36	29	36
1536UD05C-0420	4.2	6	74	36	29	36
1536UD05C-0450	4.5	6	74	36	29	36
1536UD05C-0465	4.65	6	74	36	29	36
1536UD05C-0500	5.0	6	82	44	35	36
1536UD05C-0510	5.1	6	82	44	35	36
1536UD05C-0520	5.2	6	82	44	35	36
1536UD05C-0550	5.5	6	82	44	35	36
1536UD05C-0580	5.8	6	82	44	35	36
1536UD05C-0600	6.0	6	82	44	35	36
1536UD05C-0650	6.5	8	91	53	43	36
1536UD05C-0670	6.7	8	91	53	43	36
1536UD05C-0680	6.8	8	91	53	43	36
1536UD05C-0700	7.0	8	91	53	43	36
1536UD05C-0740	7.4	8	91	53	43	36
1536UD05C-0750	7.5	8	91	53	43	36
1536UD05C-0800	8.0	8	91	53	43	36
1536UD05C-0830	8.3	10	103	61	49	40
1536UD05C-0840	8.4	10	103	61	49	40
1536UD05C-0850	8.5	10	103	61	49	40
1536UD05C-0900	9.0	10	103	61	49	40
1536UD05C-0930	9.3	10	103	61	49	40
1536UD05C-0950	9.5	10	103	61	49	40
1536UD05C-1000	10.0	10	103	61	49	40
1536UD05C-1050	10.5	12	118	71	56	45
1536UD05C-1100	11.0	12	118	71	56	45
1536UD05C-1150	11.5	12	118	71	56	45
1536UD05C-1200	12.0	12	118	71	56	45
1536UD05C-1250	12.5	14	124	77	60	45
1536UD05C-1300	13.0	14	124	77	60	45
1536UD05C-1350	13.5	14	124	77	60	45
1536UD05C-1400	14.0	14	124	77	60	45
1536UD05C-1450	14.5	16	133	83	63	48
1536UD05C-1500	15.0	16	133	83	63	48
1536UD05C-1550	15.5	16	133	83	63	48
1536UD05C-1600	16.0	16	133	83	63	48
1536UD05C-1650	16.5	18	143	93	71	48
1536UD05C-1700	17.0	18	143	93	71	48
1536UD05C-1750	17.5	18	143	93	71	48
1536UD05C-1800	18.0	18	143	93	71	48
1536UD05C-1850	18.5	20	153	101	77	50
1536UD05C-1900	19.0	20	153	101	77	50
1536UD05C-1950	19.5	20	153	101	77	50
1536UD05C-2000	20.0	20	153	101	77	50

注：型号中带“S”后缀（如1536UD05C-0160S）表示直径1.6mm-2.9mm的小直径规格，柄径为4mm；直径3.0mm及以上无“S”后缀，柄径按表中所示递增。

核心材质与适用材料

该系列钻头采用KDG305 (AlTiN涂层) 材质，其ISO应用范围为 M10–M20 (不锈钢) / S10–S20 (耐热合金)。具体可稳定加工以下材料：

不锈钢 (M)：奥氏体、马氏体、双相不锈钢等。
耐热合金 (S)：钛合金、镍基合金（如Inconel）、钴基合金等。
钢材 (P)：也可用于加工合金钢。

型号命名规则解析

以型号 1536UD05C-1000 KDG305 为例：

1536：产品系列代码，代表UD系列整体硬质合金麻花钻。
UD：系列标识，代表难加工材料专用钻头。
05C：05代表钻孔深度为 5倍径（5xD）；C代表内冷却型。
1000：代表钻头直径，即 10.00mm。
KDG305：代表钻头的材质牌号。
