1557SU03-阶梯钻头
底孔与倒角一次成型
硬质合金
1557SU03系列是SU系列中一款专注于底孔与倒角一次成型的整体硬质合金阶梯钻。它通过优化的阶梯设计、140°钻尖角和成熟的 KDG303 材质，在钢、不锈钢和铸铁的通用加工中提供了一个高效的解决方案。其设计旨在提高加工效率，非常适合对效率有一定要求的批量生产场景。
| 用途 | HRC40度以内材料加工阶梯倒角 |
| 直径范围 | M4-M16螺纹底孔 |
| 钻孔深度 | 3xD |
| 冷却方式 | 外冷 |
| 柄部型式 | 直柄 |
| 刃数 | 2刃 |
| 钻尖角 | 140度 |
技术特点与优势
阶梯设计，一次成型：该系列为带有一级台阶的阶梯钻，可在一次钻孔过程中，前段钻出螺纹底孔，后段台阶钻出倒角，省去后续的倒角工序，提升加工效率。
通用性强，应用广泛：作为SU通用系列的一员，其对钢、不锈钢、铸铁等多种材料均有良好的加工表现。
性能稳定，精度可靠：采用140°钻尖角设计，有助于在钻孔时自动定心，确保钻孔过程的稳定性和孔加工的精度。
使用寿命长，工艺先进：采用AlTiN涂层，具有较高的硬度和热稳定性，能有效提升刀具的耐磨性，从而延长使用寿命。
结构可靠，操作便捷：直柄设计（柄部公差h6），通用性强，可被多种刀柄系统（如液压刀柄、热缩刀柄、ER弹簧夹头等）牢固夹持，使用方便。
规格参数

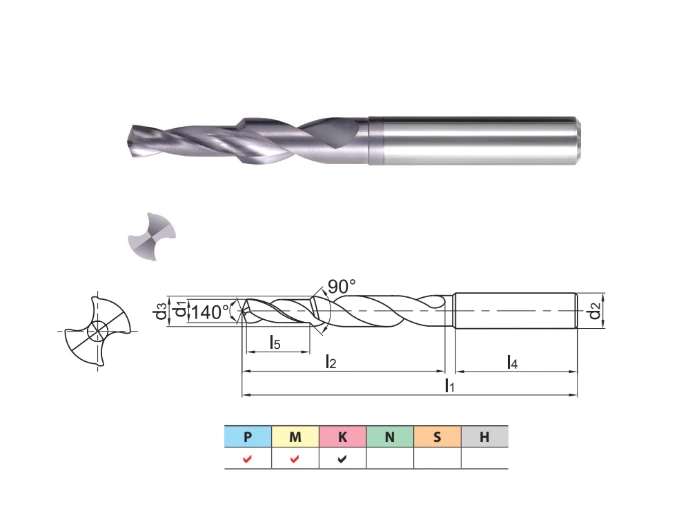

以下为1557SU03系列全部型号的基本尺寸（单位：mm）。该系列为外冷却型，无内冷孔。
| 型号 | 直径 d1 (m8) | 柄径 d2 (h6) | 台阶直径 d3 (m7) | 总长 l1 | 槽长 l2 | 柄长 l4 | 小径长度 l5 |
|---|---|---|---|---|---|---|---|
| 1557SU03-M4 | 3.3 | 6 | 4.5 | 66 | 28 | 36 | 11.4 |
| 1557SU03-M5 | 4.2 | 6 | 6 | 66 | 28 | 36 | 13.6 |
| 1557SU03-M6 | 5 | 8 | 7 | 79 | 41 | 36 | 16.5 |
| 1557SU03-M8 | 6.75 | 10 | 9.5 | 89 | 47 | 40 | 21 |
| 1557SU03-M8x1.0 | 7 | 10 | 9.8 | 89 | 47 | 40 | 21 |
| 1557SU03-M10 | 8.5 | 12 | 12 | 102 | 55 | 45 | 25.5 |
| 1557SU03-M10x1.0 | 9 | 12 | 12 | 102 | 55 | 45 | 25.5 |
| 1557SU03-M12 | 10.25 | 14 | 14 | 107 | 60 | 45 | 30 |
| 1557SU03-M14 | 12 | 16 | 16 | 115 | 65 | 48 | 34.5 |
| 1557SU03-M16 | 14 | 18 | 18 | 123 | 73 | 48 | 38.5 |
型号命名规则解析
以型号 1557SU03-M10 KDG303 为例：
1557：产品系列代码，代表SU系列整体硬质合金阶梯钻。
SU：系列标识，代表通用加工麻花钻。
03：代表钻孔深度为 3倍径 (3xD)。
M10：代表钻头规格，用于加工M10螺纹底孔。
KDG303：代表钻头的材质牌号。
