不锈钢 难加工材料深孔加工 整硬质合金深孔钻头-1588UL

1588UL系列内冷却型整体硬质合金深孔钻，专为不锈钢、镍钴基合金、钛合金等难加工材料的深孔钻削设计。该系列提供10倍径（10xD）、20倍径（20xD）、30倍径（30xD） 多种钻孔深度规格，可满足不同深度的深孔加工需求。
2026年4月11日 由
cuttingtools

不锈钢 难加工材料深孔加工

整硬质合金深孔钻头-1588UL

1588UL系列内冷却型整体硬质合金深孔钻，专为不锈钢、镍钴基合金、钛合金等难加工材料的深孔钻削设计。该系列提供10倍径（10xD）、20倍径（20xD）、30倍径（30xD） 多种钻孔深度规格，可满足不同深度的深孔加工需求。

用途
深孔加工
直径范围3.mm - 20mm
钻孔深度10xD/20xD/30xD
冷却方式内冷，具备轴向和径向冷却液出口
柄部型式直柄
刃数2刃
钻尖角140度


1588UL

技术特点与优势

  • 降低切削力：全新的切削刃设计有助于降低切削力，减少刀具负载。

  • 提升生产率：增大的后角允许采用较高的进给率，有助于提升加工效率。

  • 增强断屑能力：优化的断屑槽设计有助于在难加工材料中实现稳定的断屑与排屑。

  • 四棱带导向：四个支撑棱带设计有助于提升钻孔的导向性和刚性，获得较好的孔直线度和孔壁质量。

  • 抛光容屑槽：经过抛光的容屑槽有助于减少摩擦，使切屑排出更加顺畅。

  • 先进涂层：采用KDG305（AlTiN涂层），具有较高的耐磨性和耐热性，适合难加工材料的深孔钻削。

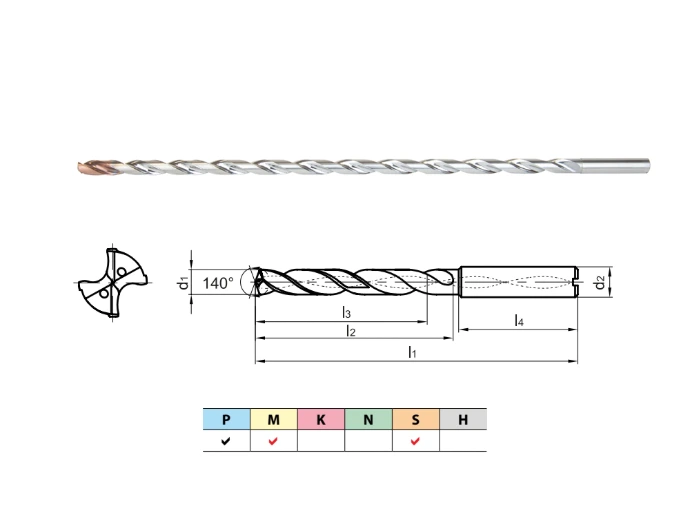

规格参数

以下为1588UL系列部分型号的基本尺寸（单位：mm）。直径范围覆盖3.0mm 至 20.0mm，以0.1mm为间隔递增。

型号 倍径 直径 d1 柄径 d2 (h6) 总长 l1 槽长 l2 推荐钻深 l3 柄长 l4
1588UL10C-0300 10D 3.0  6 80 43 39 36
1588UL20C-0300 20D 3.0  6 110 70 62 36
1588UL30C-0300 30D 3.0  6 140 100 92 36
1588UL10C-0310 10D 3.1  6 80 43 39 36
1588UL20C-0310 20D 3.1  6 123 83 72 36
1588UL10C-0320 10D 3.2  6 80 43 39 36
1588UL20C-0320 20D 3.2  6 123 83 72 36
1588UL30C-0320 30D 3.2  6 160 120 108 36
1588UL10C-0330 10D 3.3  6 80 43 39 36
1588UL20C-0330 20D 3.3  6 123 83 72 36
1588UL30C-0330 30D 3.3  6 160 120 108 36
1588UL10C-0340 10D 3.4  6 80 43 39 36
1588UL20C-0340 20D 3.4  6 123 83 72 36
1588UL30C-0340 30D 3.4  6 160 120 108 36
1588UL10C-0350 10D 3.5  6 80 43 39 36
1588UL20C-0350 20D 3.5  6 123 83 72 36
1588UL30C-0350 30D 3.5  6 160 120 108 36
1588UL10C-0360 10D 3.6  6 80 43 39 36
1588UL20C-0360 20D 3.6  6 136 96 84 36
1588UL30C-0360 30D 3.6  6 176 136 124 36
1588UL10C-0370 10D 3.7  6 80 43 39 36
1588UL20C-0370 20D 3.7  6 136 96 84 36
1588UL10C-0380 10D 3.8  6 80 43 39 36
1588UL20C-0380 20D 3.8  6 136 96 84 36
1588UL30C-0380 30D 3.8  6 176 136 124 36
1588UL10C-0390 10D 3.9  6 80 43 39 36
1588UL20C-0390 20D 3.9  6 136 96 84 36
1588UL30C-0390 30D 3.9  6 176 136 124 36
1588UL10C-0400 10D 4.0  6 92 55 50 36
1588UL20C-0400 20D 4.0  6 136 96 84 36
1588UL30C-0400 30D 4.0  6 176 136 124 36
1588UL10C-0410 10D 4.1  6 92 55 50 36
1588UL20C-0410 20D 4.1  6 148 108 96 36
1588UL10C-0420 10D 4.2  6 92 55 50 36
1588UL20C-0420 20D 4.2  6 148 108 96 36
1588UL30C-0420 30D 4.2  6 192 152 140 36
1588UL10C-0430 10D 4.3  6 92 55 50 36
1588UL20C-0430 20D 4.3  6 148 108 96 36
1588UL10C-0440 10D 4.4  6 92 55 50 36
1588UL20C-0440 20D 4.4  6 148 108 96 36
1588UL10C-0450 10D 4.5  6 92 55 50 36
1588UL20C-0450 20D 4.5  6 148 108 96 36
1588UL30C-0450 30D 4.5  6 192 152 140 36
1588UL10C-0460 10D 4.6  6 92 55 50 36
1588UL20C-0460 20D 4.6  6 158 118 106 36
1588UL10C-0470 10D 4.7  6 92 55 50 36
1588UL10C-0480 10D 4.8  6 92 55 50 36
1588UL30C-0480 30D 4.8  6 208 168 156 36
1588UL10C-0490 10D 4.9  6 92 55 50 36
1588UL20C-0490 20D 4.9  6 158 118 106 36
1588UL30C-0490 30D 4.9  6 208 168 156 36
1588UL10C-0500 10D 5.0  6 104 68 61 36
1588UL20C-0500 20D 5.0  6 158 118 106 36
1588UL30C-0500 30D 5.0  6 208 168 156 36
1588UL10C-0510 10D 5.1  6 104 68 61 36
1588UL20C-0510 20D 5.1  6 168 128 116 36
1588UL30C-0510 30D 5.1  6 228 188 170 36
1588UL10C-0520 10D 5.2  6 104 68 61 36
1588UL20C-0520 20D 5.2  6 168 128 116 36
1588UL30C-0520 30D 5.2  6 228 188 170 36
1588UL10C-0530 10D 5.3  6 104 68 61 36
1588UL20C-0530 20D 5.3  6 168 128 116 36
1588UL10C-0540 10D 5.4  6 104 68 61 36
1588UL10C-0550 10D 5.5  6 104 68 61 36
1588UL20C-0550 20D 5.5  6 168 128 116 36
1588UL30C-0550 30D 5.5  6 228 188 170 36
1588UL10C-0560 10D 5.6  6 104 68 61 36
1588UL20C-0560 20D 5.6  6 180 140 126 36
1588UL10C-0570 10D 5.7  6 104 68 61 36
1588UL20C-0570 20D 5.7  6 180 140 126 36
1588UL10C-0580 10D 5.8  6 104 68 61 36
1588UL20C-0580 20D 5.8  6 180 140 126 36
1588UL10C-0590 10D 5.9  6 104 68 61 36
1588UL10C-0600 10D 6.0  6 104 68 61 36
1588UL20C-0600 20D 6.0  6 180 140 126 36
1588UL30C-0600 30D 6.0  6 240 200 182 36
1588UL10C-0610 10D 6.1  8 117 80 71 36
1588UL20C-0610 20D 6.1  8 192 150 132 36
1588UL10C-0620 10D 6.2  8 117 80 71 36
1588UL20C-0620 20D 6.2  8 192 150 132 36
1588UL30C-0620 30D 6.2  8 260 220 202 36
1588UL10C-0630 10D 6.3  8 117 80 71 36
1588UL20C-0630 20D 6.3  8 192 150 132 36
1588UL30C-0630 30D 6.3  8 260 220 202 36
1588UL10C-0640 10D 6.4  8 117 80 71 36
1588UL20C-0640 20D 6.4  8 192 150 132 36
1588UL30C-0640 30D 6.4  8 260 220 202 36
1588UL10C-0650 10D 6.5  8 117 80 71 36
1588UL20C-0650 20D 6.5  8 192 150 132 36
1588UL30C-0650 30D 6.5  8 260 220 202 36
1588UL10C-0660 10D 6.6  8 117 80 71 36
1588UL20C-0660 20D 6.6  8 202 162 144 36
1588UL30C-0660 30D 6.6  8 272 232 214 36
1588UL10C-0680 10D 6.8  8 117 80 71 36
1588UL20C-0680 20D 6.8  8 202 162 144 36
1588UL30C-0680 30D 6.8  8 272 232 214 36
1588UL20C-0690 20D 6.9  8 202 162 144 36
1588UL10C-0700 10D 7.0  8 117 80 71 36
1588UL20C-0700 20D 7.0  8 202 162 144 36
1588UL30C-0700 30D 7.0  8 272 232 214 36
1588UL20C-0710 20D 7.1  8 213 173 155 36
1588UL20C-0730 20D 7.3  8 213 173 155 36
1588UL10C-0750 10D 7.5  8 130 94 84 36
1588UL20C-0750 20D 7.5  8 213 173 155 36
1588UL30C-0750 30D 7.5  8 290 250 232 36
1588UL20C-0780 20D 7.8  8 223 183 165 36
1588UL10C-0800 10D 8.0  8 130 94 84 36
1588UL20C-0800 20D 8.0  8 223 183 165 36
1588UL30C-0800 30D 8.0  8 305 265 246 36
1588UL20C-0810 20D 8.1  10 239 195 176 40
1588UL20C-0820 20D 8.2  10 239 195 176 40
1588UL10C-0850 10D 8.5  10 148 105 94 40
1588UL20C-0850 20D 8.5  10 239 195 176 40
1588UL30C-0850 30D 8.5  10 330 285 265 40
1588UL30C-0860 30D 8.6  10 340 295 275 40
1588UL10C-0900 10D 9.0  10 148 105 94 40
1588UL20C-0900 20D 9.0  10 249 205 186 40
1588UL30C-0900 30D 9.0  10 340 295 275 40
1588UL10C-0950 10D 9.5  10 158 115 103 40
1588UL20C-0950 20D 9.5  10 262 218 196 36
1588UL10C-1000 10D 10.0  10 158 115 103 40
1588UL20C-1000 20D 10.0  10 272 228 206 40
1588UL30C-1000 30D 10.0  10 372 328 305 40
1588UL20C-1050 20D 10.5  12 292 242 220 45
1588UL20C-1100 20D 11.0  12 300 250 228 45
1588UL20C-1150 20D 11.5  12 315 265 240 45
1588UL10C-1200 10D 12.0  12 183 135 121 45
1588UL10C-1400 10D 14.0  14 209 160 144 45
1588UL10C-1600 10D 16.0  16 234 184 160 48

应用领域

该系列钻头主要适用于以下材料的深孔钻削：

  • 不锈钢（M类）：奥氏体、马氏体不锈钢等。

  • 镍/钴基合金（S类）：Inconel、Hastelloy等高温合金。

  • 钛合金（S类）：纯钛及α/β钛合金。

型号命名规则解析

以型号 1588UL30C-1000 KDG305 为例：

  • 1588：产品系列代码，代表UL系列整体硬质合金深孔钻。

  • UL：系列标识，代表难加工材料深孔钻。

  • 30C：30代表钻孔深度为 30倍径（30xD）；C代表内冷却型。

  • 1000：代表钻头直径，即 10.00mm。

  • KDG305：代表钻头的材质牌号。
