3倍径侧固柄内冷硬质合金钻头-1634SU03C

1634SU整体硬质合金麻花钻，适用于钢、不锈钢及铸铁等材料的钻孔加工。该系列提供3倍径（3xD） 的钻孔深度规格，可满足常规深度的钻孔需求。1634SU03C：内冷却型，具备内冷通道。
2026年4月11日 由
cuttingtools

1634SU03C-侧固柄3倍径内冷型

钢、不锈钢及铸铁加工

硬质合金钻头

1634SU整体硬质合金麻花钻，适用于钢、不锈钢及铸铁等材料的钻孔加工。该系列提供3倍径（3xD） 的钻孔深度规格，可满足常规深度的钻孔需求。1634SU03C：内冷却型，具备内冷通道。

用途
HRC40度以内材料加工
直径范围3.0mm - 20mm
钻孔深度3xD
冷却方式内冷
柄部型式侧固柄DIN 6535HB
刃数2刃
钻尖角140度

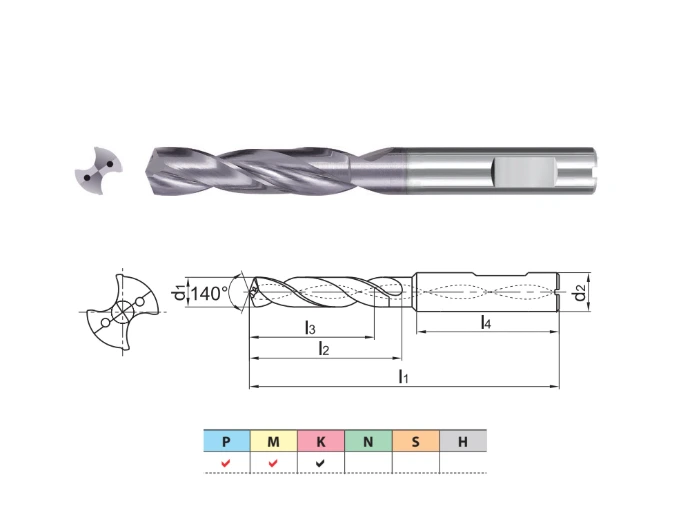

1634SU03C

技术特点

  • 优化的切削刃设计：有助于降低切削力，实现稳定的断屑与排屑。

  • 增大的后角：允许采用较高的进给率，有助于提升加工效率。

  • 140°钻尖角：有助于在钻孔时自动定心，减少初始阶段的进给力，提升孔加工精度。

  • 侧固柄结构：DIN 6535 HB柄部公差为h6，配合Weldon刀柄或强力夹头才能发挥效能。

  • 内冷却设计：具备轴向和径向冷却液出口，有助于在加工中及时散热并冲走切屑。

  • 材质牌号：采用KDG305 (AlTiN涂层)，具有较高的硬度和热稳定性，适用于不锈钢及耐热合金。

规格参数（3xD 内冷型）

以下为1634UD03C系列全部型号的基本尺寸（单位：mm）。直径范围覆盖3.0mm 至 20.0mm。

型号 直径 d1 柄径 d2 (h6) 总长 l1 槽长 l2 推荐钻深 l3 柄长 l
1634SU03C-0300 3 6 62 20 14 36
1634SU03C-0310 3.1 6 62 20 14 36
1634SU03C-0320 3.2 6 62 20 14 36
1634SU03C-0330 3.3 6 62 20 14 36
1634SU03C-0340 3.4 6 62 20 14 36
1634SU03C-0350 3.5 6 62 20 14 36
1634SU03C-0360 3.6 6 62 20 14 36
1634SU03C-0370 3.7 6 62 20 14 36
1634SU03C-0380 3.8 6 66 24 17 36
1634SU03C-0390 3.9 6 66 24 17 36
1634SU03C-0400 4 6 66 24 17 36
1634SU03C-0410 4.1 6 66 24 17 36
1634SU03C-0420 4.2 6 66 24 17 36
1634SU03C-0430 4.3 6 66 24 17 36
1634SU03C-0440 4.4 6 66 24 17 36
1634SU03C-0450 4.5 6 66 24 17 36
1634SU03C-0460 4.6 6 66 24 17 36
1634SU03C-0470 4.7 6 66 24 17 36
1634SU03C-0480 4.8 6 66 28 20 36
1634SU03C-0490 4.9 6 66 28 20 36
1634SU03C-0500 5 6 66 28 20 36
1634SU03C-0510 5.1 6 66 28 20 36
1634SU03C-0520 5.2 6 66 28 20 36
1634SU03C-0530 5.3 6 66 28 20 36
1634SU03C-0540 5.4 6 66 28 20 36
1634SU03C-0550 5.5 6 66 28 20 36
1634SU03C-0555 5.55 6 66 28 20 36
1634SU03C-0560 5.6 6 66 28 20 36
1634SU03C-0570 5.7 6 66 28 20 36
1634SU03C-0580 5.8 6 66 28 20 36
1634SU03C-0590 5.9 6 66 28 20 36
1634SU03C-0600 6 6 66 28 20 36
1634SU03C-0610 6.1 8 79 34 24 36
1634SU03C-0620 6.2 8 79 34 24 36
1634SU03C-0630 6.3 8 79 34 24 36
1634SU03C-0640 6.4 8 79 34 24 36
1634SU03C-0650 6.5 8 79 34 24 36
1634SU03C-0660 6.6 8 79 34 24 36
1634SU03C-0670 6.7 8 79 34 24 36
1634SU03C-0680 6.8 8 79 34 24 36
1634SU03C-0690 6.9 8 79 34 24 36
1634SU03C-0700 7 8 79 34 24 36
1634SU03C-0710 7.1 8 79 41 29 36
1634SU03C-0720 7.2 8 79 41 29 36
1634SU03C-0730 7.3 8 79 41 29 36
1634SU03C-0740 7.4 8 79 41 29 36
1634SU03C-0750 7.5 8 79 41 29 36
1634SU03C-0760 7.6 8 79 41 29 36
1634SU03C-0770 7.7 8 79 41 29 36
1634SU03C-0780 7.8 8 79 41 29 36
1634SU03C-0790 7.9 8 79 41 29 36
1634SU03C-0800 8 8 79 41 29 36
1634SU03C-0810 8.1 10 89 47 35 40
1634SU03C-0820 8.2 10 89 47 35 40
1634SU03C-0830 8.3 10 89 47 35 40
1634SU03C-0840 8.4 10 89 47 35 40
1634SU03C-0850 8.5 10 89 47 35 40
1634SU03C-0860 8.6 10 89 47 35 40
1634SU03C-0870 8.7 10 89 47 35 40
1634SU03C-0880 8.8 10 89 47 35 40
1634SU03C-0890 8.9 10 89 47 35 40
1634SU03C-0900 9 10 89 47 35 40
1634SU03C-0910 9.1 10 89 47 35 40
1634SU03C-0920 9.2 10 89 47 35 40
1634SU03C-0930 9.3 10 89 47 35 40
1634SU03C-0940 9.4 10 89 47 35 40
1634SU03C-0950 9.5 10 89 47 35 40
1634SU03C-0960 9.6 10 89 47 35 40
1634SU03C-0970 9.7 10 89 47 35 40
1634SU03C-0980 9.8 10 89 47 35 40
1634SU03C-0990 9.9 10 89 47 35 40
1634SU03C-1000 10 10 89 47 35 40
1634SU03C-1010 10.1 12 102 55 40 45
1634SU03C-1020 10.2 12 102 55 40 45
1634SU03C-1030 10.3 12 102 55 40 45
1634SU03C-1040 10.4 12 102 55 40 45
1634SU03C-1050 10.5 12 102 55 40 45
1634SU03C-1060 10.6 12 102 55 40 45
1634SU03C-1070 10.7 12 102 55 40 45
1634SU03C-1080 10.8 12 102 55 40 45
1634SU03C-1090 10.9 12 102 55 40 45
1634SU03C-1100 11 12 102 55 40 45
1634SU03C-1110 11.1 12 102 55 40 45
1634SU03C-1120 11.2 12 102 55 40 45
1634SU03C-1130 11.3 12 102 55 40 45
1634SU03C-1140 11.4 12 102 55 40 45
1634SU03C-1150 11.5 12 102 55 40 45
1634SU03C-1160 11.6 12 102 55 40 45
1634SU03C-1170 11.7 12 102 55 40 45
1634SU03C-1180 11.8 12 102 55 40 45
1634SU03C-1190 11.9 12 102 55 40 45
1634SU03C-1200 12 12 102 55 40 45
1634SU03C-1210 12.1 14 107 60 43 45
1634SU03C-1220 12.2 14 107 60 43 45
1634SU03C-1230 12.3 14 107 60 43 45
1634SU03C-1250 12.5 14 107 60 43 45
1634SU03C-1270 12.7 14 107 60 43 45
1634SU03C-1280 12.8 14 107 60 43 45
1634SU03C-1300 13 14 107 60 43 45
1634SU03C-1310 13.1 14 107 60 43 45
1634SU03C-1350 13.5 14 107 60 43 45
1634SU03C-1380 13.8 14 107 60 43 45
1634SU03C-1400 14 14 107 60 43 45
1634SU03C-1450 14.5 16 115 65 45 48
1634SU03C-1480 14.8 16 115 65 45 48
1634SU03C-1500 15 16 115 65 45 48
1634SU03C-1600 16 16 115 65 45 48

型号命名规则解析

以型号 1634SU03C-1000 KDG303 为例：

  • 1634：产品系列代码，代表SU系列侧固柄整体硬质合金麻花钻。

  • SU：系列标识，代表通用加工麻花钻。

  • 03：代表钻孔深度为 3倍径（3xD）。

  • C：代表内冷却型（无C则为外冷却型）。

  • 1000：代表钻头直径，即 10.00mm。

  • KDG303：代表钻头的材质牌号。
