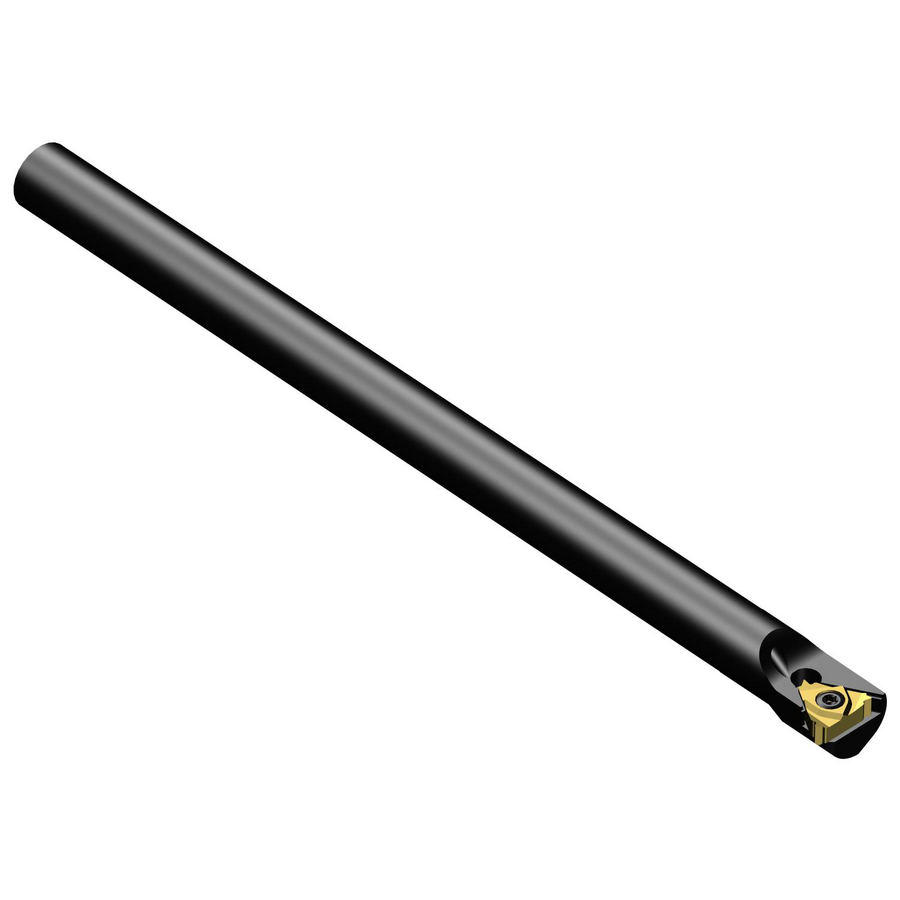

166系列小孔螺纹车削
专注于内螺纹（也适用于外螺纹）的高效加工。通过锁紧螺钉式的快换结构与 3 刃可转位刀片，在保障螺距精度的同时，实现了可靠性与经济性的平衡。
| 规格项 | 参数 |
|---|---|
| 适用工序 | 外螺纹和内螺纹车削（车削、追螺纹） |
| 内孔加工最小孔径 | 12 mm |
| 刀片规格 | 11 mm 刀尖尺寸（内接圆 IC = ¼ in = 6.35 mm） |
| 刀片刃数 | 3 个切削刃 |
| 螺距范围 | 0.5 mm – 3.0 mm（加工范围） |
| 刀片夹紧方式 | 锁紧螺钉，需刀垫 |
| 刀体刃倾角 | 2° 负角 |
| 刀片内接圆公差等级 | 通常为 ISO 公差等级 G 级（精密级） |
技术特点
锁紧螺钉式快换系统：刀片通过锁紧螺钉夹紧，装夹便捷，可快速完成刀片更换，有效缩短辅助时间，提升批量生产效率。
三刃可转位刀片设计：每片刀片带有 3 个切削刃，相较于传统单刃刀具，可降低单次刃口使用成本。
螺纹牙型适配性强：系统标配 55° 和 60° 两种螺纹牙型，覆盖公制（M）、统一标准（UN/UNC/UNF）、惠氏标准（W）及美国标准管螺纹（NPT）多种螺纹规格，可提供超过 600 种螺纹形状的标准刀具。
三种槽型应对差异化工况：刀片提供标准通用槽型、锋利型（F）及断屑型（C）三种几何形状，分别适配大多数通用工况、粘性或加工硬化材料以及需要严格控制切屑的自动化加工场合。
专用刀片材质覆盖多类材料：系统提供 GC1020（通用 PVD 涂层牌号，适用于 ISO P/M/K/N/S 材料）、GC4125（钢件螺纹加工 PVD 涂层牌号）以及 GC1125（ISO P/M/K/N PVD 材质）等刀片材质，形成从通用到专用的全覆盖。
刀杆与接口体系
| 接口类型 | 规格/系列 | 适用工况 |
|---|---|---|
| PSC 切削单元 | C3、C4（如 R/L166.0KF-11 系列） | 数控车床、车削中心，兼顾通用性与快换刚性 |
| 圆柱柄镗杆 | 直径 16 mm、20 mm（如 R/L166.4K.-.. 系列） | 内螺纹镗削工序 |
| 阶梯镗杆 | 直径从 16 mm 缩小至 12 mm | 小孔径内螺纹加工 |
| SL 切削头 | 接口尺寸 16 mm、20 mm | 模块化连接方案 |
| 整体硬质合金镗杆 | R/L166.0KF..E 系列 | 深孔/高刚性内螺纹加工 |
典型应用
内外螺纹车削加工（正向、反向螺纹）
液压与气动元件内的管螺纹加工（NPT/W）
汽车、石油天然气、医疗、航空航天等行业的精密螺纹加工
型号列表
| 型号 | 产品描述 | 材料ID |
| L166.0KF-D06C-2C | 通用的螺纹切削, 整体硬质合内孔螺纹刀杆 | 5734468 |
| L166.0KF-D08C-2C | 通用的螺纹切削, 整体硬质合内孔螺纹刀杆 | 5734473 |
| R166.0KF-10E-11 | 通用的螺纹切削, 整体硬质合内孔螺纹刀杆 | 5742015 |
| R166.0KF-12E-11 | 通用的螺纹切削, 整体硬质合内孔螺纹刀杆 | 5742016 |
| R166.0KF-D06C-2C | 通用的螺纹切削, 整体硬质合内孔螺纹刀杆 | 5741942 |
| R166.0KF-D08C-2C | 通用的螺纹切削, 整体硬质合内孔螺纹刀杆 | 5742008 |
| L154.0G-11CC01-110 1020 | 通用的螺纹切削, 切槽刀片 | 5734325 |
| R154.0KF-16-1220-11B | 通用的螺纹切削, 内孔切槽刀杆 | 5741636 |
| L166.0KF-16-1220-11B | 通用的螺纹切削, 内孔螺纹刀杆 | 5734480 |
| L166.0KF-16-1625-11B | 通用的螺纹切削, 内孔螺纹刀杆 | 5734432 |
| L166.0KF-D10-D0812-2B | 通用的螺纹切削, 内孔螺纹刀杆 | 5734475 |
| R166.0KF-16-1220-11B | 通用的螺纹切削, 内孔螺纹刀杆 | 5742017 |
| R166.0KF-16-1625-11B | 通用的螺纹切削, 内孔螺纹刀杆 | 5742019 |
| R166.0KF-D10-D0812-2B | 通用的螺纹切削, 内孔螺纹刀杆 | 5742013 |
| R166.0KF-D10-D1016-2B | 通用的螺纹切削, 内孔螺纹刀杆 | 5742014 |
| C3-R166.0KF-12050-11 | 通用的螺纹切削, 螺纹车削用切削单元 | 5727119 |
| C4-R166.0KF-12060-11 | 通用的螺纹切削, 螺纹车削用切削单元 | 5728387 |
| C4-R166.0KFZ12060-11 | 通用的螺纹切削, 螺纹车削用切削单元 | 5728391 |
| L566.0KFC-162012-11 | 通用的螺纹切削, 螺纹车削用切削单元 | 5735276 |
| R566.0KFC-162012-11 | 通用的螺纹切削, 螺纹车削用切削单元 | 5747086 |
| R566.0KFC-202014-11 | 通用的螺纹切削, 螺纹车削用切削单元 | 5747089 |
| L166.0L-11MM01-050 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5734434 |
| L166.0L-11MM01-075 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5734436 |
| L166.0L-11MM01-100 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5734438 |
| L166.0L-11MM01-125 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5734440 |
| L166.0L-11MM01-150 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5734443 |
| L166.0L-11MM01-175 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5734444 |
| L166.0L-11MM01-200 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5734446 |
| L166.0L-11UN01-140 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5734450 |
| L166.0L-11UN01-160 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5734452 |
| L166.0L-11UN01-180 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5734457 |
| L166.0L-11UN01-200 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5735238 |
| L166.0L-11UN01-240 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5735249 |
| L166.0L-11UN01-280 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5735251 |
| L166.0L-11UN01-320 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5735252 |
| L166.0L-11VM01-001 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5735253 |
| L166.0L-11VW01-001 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5735254 |
| L166.0L-11WH01-140 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5735255 |
| L166.0L-11WH01-190 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5735256 |
| L166.0L-11WH01-200 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5735257 |
| R166.0L-11MM01-050 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5741951 |
| R166.0L-11MM01-075 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5741968 |
| R166.0L-11MM01-100 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5741971 |
| R166.0L-11MM01-100 4125 | 通用的螺纹切削, 螺纹车削刀片 | 5741975 |
| R166.0L-11MM01-125 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5741980 |
| R166.0L-11MM01-150 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5741987 |
| R166.0L-11MM01-150 4125 | 通用的螺纹切削, 螺纹车削刀片 | 5741990 |
| R166.0L-11MM01-175 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5741997 |
| R166.0L-11MM01-200 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5742001 |
| R166.0L-11MM01-200 4125 | 通用的螺纹切削, 螺纹车削刀片 | 5742005 |
| R166.0L-11NT01F140 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5742011 |
| R166.0L-11NT01F180 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5742040 |
| R166.0L-11UN01-140 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5742060 |
| R166.0L-11UN01-160 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5742064 |
| R166.0L-11UN01-180 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5742066 |
| R166.0L-11UN01-200 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5742068 |
| R166.0L-11UN01-240 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5742070 |
| R166.0L-11UN01-280 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5742072 |
| R166.0L-11UN01-320 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5742073 |
| R166.0L-11VM01-001 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5742075 |
| R166.0L-11VM01-001 4125 | 通用的螺纹切削, 螺纹车削刀片 | 5742041 |
| R166.0L-11VM01C001 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5742043 |
| R166.0L-11VW01-001 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5742044 |
| R166.0L-11VW01-001 4125 | 通用的螺纹切削, 螺纹车削刀片 | 5742046 |
| R166.0L-11WH01-140 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5742048 |
| R166.0L-11WH01-140 4125 | 通用的螺纹切削, 螺纹车削刀片 | 5742050 |
| R166.0L-11WH01-190 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5742052 |
| R166.0L-11WH01-190 4125 | 通用的螺纹切削, 螺纹车削刀片 | 5742054 |
| R166.0L-11WH01-200 1020 | 通用的螺纹切削, 螺纹车削刀片 | 5742056 |
