2474系列5D整体硬质合金比率麻花钻头

2474 是 RT 100 U（Universal 通用型） 系列的 5×D、无内冷、整体硬质合金比率钻头（Ratio Drill），主打 通用多材料加工、中等钻深、高性价比，是 2996 系列的同深度无内冷版本，适配 钢、不锈钢、铸铁、铝合金 等常规与部分难加工材料。
2026年4月15日 由
cuttingtools

2474系列整体硬质合金麻花钻头

5倍径高效加工

2474 是 RT 100 U（Universal 通用型） 系列的 5×D、无内冷、整体硬质合金比率钻头（Ratio Drill），主打 通用多材料加工、中等钻深、高性价比，是 2996 系列的同深度无内冷版本，适配 钢、不锈钢、铸铁、铝合金 等常规与部分难加工材料。

参数具体信息
型号 (Article no.)2474
产品系列描述Ratio drills（不带内冷）
材料 (Tool material)整体硬质合金 (Solid Carbide)
涂层 (Surface)nanoFIRE 纳米涂层
是否带内冷 (Internal cooling)否
直径范围 (Diameter)2.5 mm 至 20 mm
柄部形式 (Shank)DIN 6535 HA 直柄（圆柱直柄）
刀具公差 (Tolerance on Ø)m7
切削深度 (Cutting depth)5 x D (即约5倍径)
标准 (Standard)DIN 6537 L
顶角 (Point Angle)140°
其他特性自动定心 (Self-centering), 螺旋 (Spiral)

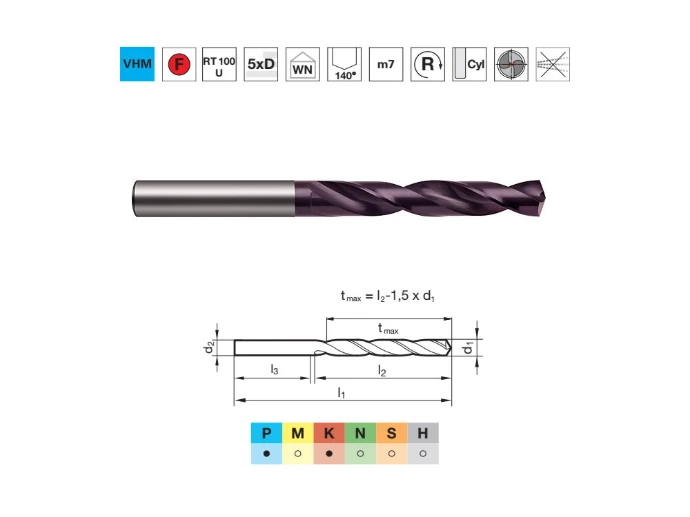

2474

核心技术特点（通用型 5×D 专属优势）

  1. R-Blade 独特刃型Guhring 专利刃型，切屑分割与排出性能优异，可实现高效率、高速加工，减少缠刀与堵屑风险
  2. 双棱带设计提供稳定孔壁支撑，提高孔圆度与表面质量，减少加工振动，提升尺寸精度
  3. nanoFIRE 通用涂层平衡耐磨性与抗粘刀性能，适配钢、不锈钢、铸铁、铝合金等多材料切换，无需频繁换刀Gühring KG
  4. 5×D 中等钻深比 3×D（2473/2480）钻得更深，比 8×D/10×D 深孔钻刚性更好，通用性强，适合多种工况
  5. 优化切削几何直线主切削刃 + 平面刃口，切削力分布均匀、加工稳定，适合批量生产与多材料加工场景

典型应用场景

  1. 通用机械加工：汽车零部件、工程机械、通用设备的5×D 中等深度孔
  2. 多材料批量生产：生产线切换钢 / 不锈钢 / 铸铁 / 铝合金时，无需频繁换刀
  3. 精密预钻：H7/H8 高精度孔铰前预钻（m7 公差），确保后续加工精度
  4. 模具制造：模具模板、镶块的定位孔、安装孔（5×D 深度范围）
  5. 维修加工：设备维护时的多材料孔修复，适配性强

规格参数

直径d1 (mm)柄径 d2(mm)总长 l1 (mm)刃长 l2 (mm)柄长l3 (mm)订货号
5.0005.073.034.039.02474 5.000
5.1005.176.038.038.02474 5.100
5.2005.276.038.038.02474 5.200
5.3005.376.038.038.02474 5.300
5.4005.476.038.038.02474 5.400
5.5005.576.038.038.02474 5.500
5.6005.681.041.040.02474 5.600
5.7005.781.041.040.02474 5.700
5.8005.881.041.040.02474 5.800
5.9005.981.041.040.02474 5.900
6.0006.081.041.040.02474 6.000
6.1006.181.041.040.02474 6.100
6.2006.281.041.040.02474 6.200
6.3006.381.041.040.02474 6.300
6.4006.481.041.040.02474 6.400
6.5006.581.041.040.02474 6.500
6.6006.683.043.040.02474 6.600
6.7006.783.043.040.02474 6.700
6.8006.883.043.040.02474 6.800
6.9006.983.043.040.02474 6.900
7.0007.083.043.040.02474 7.000
7.1007.187.045.042.02474 7.100
7.2007.287.045.042.02474 7.200
7.3007.387.045.042.02474 7.300
7.4007.487.045.042.02474 7.400
7.5007.587.045.042.02474 7.500
7.6007.690.048.042.02474 7.600
7.7007.790.048.042.02474 7.700
7.8007.890.048.042.02474 7.800
7.9007.990.048.042.02474 7.900
8.0008.090.048.042.02474 8.000
8.1008.196.053.043.02474 8.100
8.2008.296.053.043.02474 8.200
8.3008.396.053.043.02474 8.300
8.4008.496.053.043.02474 8.400
8.5008.596.053.043.02474 8.500
8.6008.698.055.043.02474 8.600
8.7008.798.055.043.02474 8.700
8.8008.898.055.043.02474 8.800
9.0009.098.055.043.02474 9.000
9.1009.1102.058.044.02474 9.100
9.2009.2102.058.044.02474 9.200
9.3009.3102.058.044.02474 9.300
9.5009.5102.058.044.02474 9.500
9.6009.6105.060.045.02474 9.600
9.7009.7105.060.045.02474 9.700
9.8009.8105.060.045.02474 9.800
10.00010.0105.060.045.02474 10.000
10.20010.2112.066.046.02474 10.200
10.30010.3112.066.046.02474 10.300
10.40010.4112.066.046.02474 10.400
10.50010.5112.066.046.02474 10.500
10.60010.6114.068.046.02474 10.600
10.70010.7114.068.046.02474 10.700
10.80010.8114.068.046.02474 10.800
10.90010.9114.068.046.02474 10.900
11.00011.0114.068.046.02474 11.000
11.10011.1118.071.047.02474 11.100
11.20011.2118.071.047.02474 11.200
11.40011.4118.071.047.02474 11.400
11.50011.5118.071.047.02474 11.500
11.60011.6121.073.048.02474 11.600
11.70011.7121.073.048.02474 11.700
11.80011.8121.073.048.02474 11.800
11.90011.9121.073.048.02474 11.900
12.00012.0121.073.048.02474 12.000
12.50012.5135.076.059.02474 12.500
12.70012.7137.078.059.02474 12.700
13.00013.0137.078.059.02474 13.000
13.50013.5144.084.060.02474 13.500
14.00014.0147.086.061.02474 14.000
14.50014.5151.089.062.02474 14.500
15.00015.0153.091.062.02474 15.000
15.50015.5157.094.063.02474 15.500
16.00016.0160.096.064.02474 16.000

切削参数: 在不同公称直径（Ø 3 6 8 10 12 14 16 20mm）下，对应的每转进给量 f（单位 mm/rev）。

材料组材料描述Vc (m/min)进给量 f (mm/rev) 对应钻头直径 (mm)
P1.1.1非合金钢，退火，0.15% C，抗拉强度 420 N/mm²，125 HB1300.155 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 / 0.650
P1.1.2非合金钢，热处理，0.15% C，抗拉强度 420 N/mm²，125 HB1150.140 / 0.235 / 0.290 / 0.345 / 0.395 / 0.445 / 0.495 / 0.585
P1.1.3非合金钢，退火，0.45% C，抗拉强度 640 N/mm²，190 HB1150.140 / 0.235 / 0.290 / 0.345 / 0.395 / 0.445 / 0.495 / 0.585
P1.1.4非合金钢，热处理，0.45% C，抗拉强度 640 N/mm²，190 HB1100.130 / 0.220 / 0.275 / 0.325 / 0.375 / 0.420 / 0.465 / 0.555
P1.1.5非合金钢，热处理，0.45% C，抗拉强度 850 N/mm²，250 HB1100.130 / 0.220 / 0.275 / 0.325 / 0.375 / 0.420 / 0.465 / 0.555
P1.1.6非合金钢，退火，0.75% C，抗拉强度 915 N/mm²，270 HB1050.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
P1.1.7非合金钢，热处理，0.75% C，抗拉强度 1020 N/mm²，300 HB1000.115 / 0.195 / 0.245 / 0.290 / 0.330 / 0.370 / 0.410 / 0.490
P2.1.1低合金钢，退火，抗拉强度 610 N/mm²，180 HB1050.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
P2.1.2低合金钢，热处理，抗拉强度 930 N/mm²，275 HB1050.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
P2.1.3低合金钢，热处理，抗拉强度 1020 N/mm²，300 HB900.105 / 0.175 / 0.220 / 0.260 / 0.300 / 0.335 / 0.375 / 0.440
P2.1.4低合金钢，热处理，抗拉强度 1190 N/mm²，350 HB800.090 / 0.155 / 0.195 / 0.230 / 0.265 / 0.295 / 0.330 / 0.390
P3.1.1高合金钢和工具钢，退火，抗拉强度 680 N/mm²，200 HB650.095 / 0.165 / 0.205 / 0.240 / 0.275 / 0.310 / 0.345 / 0.405
P3.1.2高合金钢和工具钢，淬火并回火，抗拉强度 1100 N/mm²，325 HB550.080 / 0.140 / 0.170 / 0.205 / 0.235 / 0.265 / 0.290 / 0.345
M1.1.1不锈钢，铁素体/马氏体，含易切削添加剂450.040 / 0.065 / 0.080 / 0.095 / 0.110 / 0.125 / 0.135 / 0.165
M1.1.2不锈钢，铁素体/马氏体，退火，抗拉强度 680 N/mm²，200 HB400.035 / 0.060 / 0.075 / 0.085 / 0.100 / 0.110 / 0.125 / 0.145
M1.1.3不锈钢，铁素体/马氏体，热处理，抗拉强度 810 N/mm²，240 HB400.035 / 0.055 / 0.070 / 0.080 / 0.095 / 0.105 / 0.115 / 0.140
M2.1.1不锈钢，奥氏体，淬火，180 HB250.030 / 0.050 / 0.065 / 0.075 / 0.090 / 0.100 / 0.110 / 0.130
M2.2.1双相不锈钢，高强度不锈钢200.025 / 0.045 / 0.055 / 0.065 / 0.075 / 0.085 / 0.095 / 0.110
K1.1.1灰口铸铁，珠光体/铁素体，180 HB900.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
K1.1.2灰口铸铁，珠光体/马氏体，260 HB750.105 / 0.175 / 0.220 / 0.260 / 0.300 / 0.335 / 0.375 / 0.440
K1.2.1球墨铸铁，铁素体，160 HB750.105 / 0.175 / 0.220 / 0.260 / 0.300 / 0.335 / 0.375 / 0.440
K1.2.2球墨铸铁，珠光体，250 HB700.100 / 0.165 / 0.205 / 0.245 / 0.280 / 0.315 / 0.350 / 0.415
K1.3.1可锻铸铁，铁素体，130 HB700.100 / 0.165 / 0.205 / 0.245 / 0.280 / 0.315 / 0.350 / 0.415
K1.3.2可锻铸铁，珠光体，230 HB650.085 / 0.145 / 0.180 / 0.215 / 0.245 / 0.280 / 0.305 / 0.365
K2.1.1蠕墨铸铁 (GJV)700.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
K2.2.1奥氏体-铁素体球墨铸铁 (ADI)550.090 / 0.155 / 0.195 / 0.230 / 0.265 / 0.295 / 0.330 / 0.390
N1.1.1变形铝合金，非热处理强化，60 HB1650.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
N1.1.2变形铝合金，热处理强化，100 HB1650.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
N2.1.1铸造铝合金，非热处理强化，≤12% Si，75 HB1500.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
N2.1.2铸造铝合金，热处理强化，≤12% Si，90 HB1500.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
N2.1.3铸造铝合金，非热处理强化，>12% Si，130 HB1300.105 / 0.175 / 0.220 / 0.260 / 0.300 / 0.335 / 0.375 / 0.440
N3.1.1铜和铜合金：易切削合金，Pb > 1%1300.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
N3.1.2铜和铜合金：CuZn，CuSnZn1100.105 / 0.175 / 0.220 / 0.260 / 0.300 / 0.335 / 0.375 / 0.440
N3.1.3铜和铜合金：CuSn，无铅铜，电解铜1050.100 / 0.165 / 0.205 / 0.245 / 0.280 / 0.315 / 0.350 / 0.415
S1.1.1耐热合金，铁基，退火，200 HB300.050 / 0.080 / 0.100 / 0.120 / 0.140 / 0.155 / 0.175 / 0.205
S1.1.2耐热合金，铁基，时效处理，280 HB250.040 / 0.065 / 0.080 / 0.095 / 0.110 / 0.125 / 0.140 / 0.165
S1.1.3耐热合金，镍基或钴基，退火，250 HB250.050 / 0.080 / 0.100 / 0.120 / 0.140 / 0.155 / 0.175 / 0.205
S1.1.4耐热合金，镍基或钴基，时效处理，350 HB150.035 / 0.055 / 0.070 / 0.085 / 0.095 / 0.110 / 0.120 / 0.145
S1.1.5耐热合金，镍基或钴基，铸造，320 HB200.035 / 0.055 / 0.070 / 0.085 / 0.095 / 0.110 / 0.120 / 0.145
S2.1.1钛合金，纯钛，抗拉强度 400 N/mm²150.030 / 0.050 / 0.065 / 0.075 / 0.090 / 0.100 / 0.110 / 0.130
S2.1.2钛合金，α相和β相合金，时效处理，抗拉强度 1050 N/mm²100.025 / 0.040 / 0.050 / 0.060 / 0.070 / 0.080 / 0.090 / 0.105
H1.1.1淬硬钢，淬火并回火，< 55 HRC350.030 / 0.050 / 0.065 / 0.075 / 0.090 / 0.100 / 0.110 / 0.130
H1.1.2淬硬钢，淬火并回火，< 60 HRC250.025 / 0.040 / 0.050 / 0.060 / 0.070 / 0.080 / 0.090 / 0.105
H1.1.3淬硬钢，淬火并回火，> 60 HRC200.025 / 0.040 / 0.050 / 0.060 / 0.065 / 0.075 / 0.085 / 0.100
H2.1.1冷硬铸铁，400 HB250.040 / 0.065 / 0.080 / 0.095 / 0.110 / 0.125 / 0.135 / 0.165
H2.1.2冷硬铸铁，淬火并回火，< 55 HRC200.025 / 0.045 / 0.055 / 0.065 / 0.075 / 0.085 / 0.095 / 0.115
