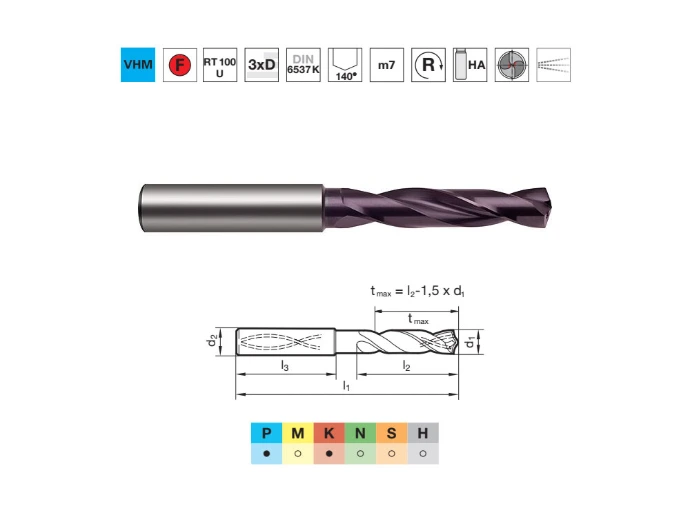

2477系列整体硬质合金比率钻头 内冷高效加工

2477 是 RT 100 U（Universal 通用型） 系列的 3×D带内冷通道、整体硬质合金比例钻头，主打 强冷却高效排屑、深孔加工、多材料稳定适配，专为连续加工、难加工材料与深孔工况设计。
2026年4月15日 由
cuttingtools

2477系列整体硬质合金比率钻头

内冷高效加工

2477 是 RT 100 U（Universal 通用型） 系列的 3×D带内冷通道、整体硬质合金比例钻头，主打 强冷却高效排屑、深孔加工、多材料稳定适配，专为连续加工、难加工材料与深孔工况设计。

参数具体信息
型号 (Article no.)2477
产品系列描述Ratio drills（不带内冷）
材料 (Tool material)整体硬质合金 (Solid Carbide)
涂层 (Surface)nanoFIRE 通用涂层
是否带内冷 (Internal cooling)否
直径范围 (Diameter)3 mm 至 20 mm
柄部形式 (Shank)DIN 6535 HA 直柄
刀具公差 (Tolerance on Ø)m7
切削深度 (Cutting depth)3 x D (即约3倍径)
标准 (Standard)DIN 6537 K
顶角 (Point Angle)140°
其他特性双棱带、直线主切削刃
2477

内冷优势

  1. 强制内冷系统冷却液通过钻头内部通道直达切削刃与排屑槽，瞬间降低切削温度（尤其适合不锈钢、高温合金等易发热材料），延长刀具寿命 30%+，同时避免积屑瘤与粘刀。
  2. R-Blade 刃型 + 高效排屑独特刃型实现切屑分段与顺畅排出，内冷进一步强化排屑能力，减少缠刀、堵屑风险，支持连续无啄钻加工，大幅提升生产效率。
  3. 双棱带 + 芯厚减薄双棱带提供稳定孔壁支撑，提升孔圆度与表面质量；≥3.0 mm 直径规格芯厚减薄，降低切削阻力，兼顾锋利度与刚性。
  4. nanoFIRE 通用涂层平衡耐磨性与抗粘刀性，适配钢、不锈钢、铸铁、铝合金等 ISO 全系列材料，无需频繁换刀，通用性拉满。

适用材料： 适合加工多种材料，包括钢、不锈钢、铸铁、有色金属、特种合金、钛合金甚至硬化钢。

规格参数

订货号 直径d1 (mm) 柄径d2 (mm) 总长l1 (mm) 刃长l2 (mm) 柄长l3 (mm)
2477 3.000 3 6 62 20 36
2477 3.100 3.1 6 62 20 36
2477 3.170 3.17 6 62 20 36
2477 3.200 3.2 6 62 20 36
2477 3.250 3.25 6 62 20 36
2477 3.300 3.3 6 62 20 36
2477 3.400 3.4 6 62 20 36
2477 3.500 3.5 6 62 20 36
2477 3.570 3.57 6 62 20 36
2477 3.600 3.6 6 62 20 36
2477 3.700 3.7 6 62 20 36
2477 3.800 3.8 6 66 24 36
2477 3.900 3.9 6 66 24 36
2477 3.970 3.97 6 66 24 36
2477 4.000 4 6 66 24 36
2477 4.040 4.04 6 66 24 36
2477 4.100 4.1 6 66 24 36
2477 4.200 4.2 6 66 24 36
2477 4.300 4.3 6 66 24 36
2477 4.370 4.37 6 66 24 36
2477 4.400 4.4 6 66 24 36
2477 4.450 4.45 6 66 24 36
2477 4.500 4.5 6 66 24 36
2477 4.600 4.6 6 66 24 36
2477 4.650 4.65 6 66 24 36
2477 4.700 4.7 6 66 24 36
2477 4.760 4.76 6 66 28 36
2477 4.800 4.8 6 66 28 36
2477 4.900 4.9 6 66 28 36
2477 5.000 5 6 66 28 36
2477 5.100 5.1 6 66 28 36
2477 5.110 5.11 6 66 28 36
2477 5.160 5.16 6 66 28 36
2477 5.200 5.2 6 66 28 36
2477 5.300 5.3 6 66 28 36
2477 5.400 5.4 6 66 28 36
2477 5.410 5.41 6 66 28 36
2477 5.500 5.5 6 66 28 36
2477 5.550 5.55 6 66 28 36
2477 5.560 5.56 6 66 28 36
2477 5.600 5.6 6 66 28 36
2477 5.650 5.65 6 66 28 36
2477 5.700 5.7 6 66 28 36
2477 5.750 5.75 6 66 28 36
2477 5.800 5.8 6 66 28 36
2477 5.900 5.9 6 66 28 36
2477 5.950 5.95 6 66 28 36
2477 6.000 6 6 66 28 36
2477 6.100 6.1 8 79 34 36
2477 6.200 6.2 8 79 34 36
2477 6.300 6.3 8 79 34 36
2477 6.350 6.35 8 79 34 36
2477 6.400 6.4 8 79 34 36
2477 6.500 6.5 8 79 34 36
2477 6.530 6.53 8 79 34 36
2477 6.600 6.6 8 79 34 36
2477 6.700 6.7 8 79 34 36
2477 6.750 6.75 8 79 34 36
2477 6.800 6.8 8 79 34 36
2477 6.900 6.9 8 79 34 36
2477 7.000 7 8 79 34 36
2477 7.100 7.1 8 79 41 36
2477 7.140 7.14 8 79 41 36
2477 7.200 7.2 8 79 41 36
2477 7.300 7.3 8 79 41 36
2477 7.400 7.4 8 79 41 36
2477 7.450 7.45 8 79 41 36
2477 7.500 7.5 8 79 41 36
2477 7.540 7.54 8 79 41 36
2477 7.550 7.55 8 79 41 36
2477 7.600 7.6 8 79 41 36
2477 7.650 7.65 8 79 41 36
2477 7.700 7.7 8 79 41 36
2477 7.800 7.8 8 79 41 36
2477 7.900 7.9 8 79 41 36
2477 7.940 7.94 8 79 41 36
2477 8.000 8 8 79 41 36
2477 8.100 8.1 10 89 47 40
2477 8.200 8.2 10 89 47 40
2477 8.300 8.3 10 89 47 40
2477 8.330 8.33 10 89 47 40
2477 8.400 8.4 10 89 47 40
2477 8.500 8.5 10 89 47 40
2477 8.550 8.55 10 89 47 40
2477 8.600 8.6 10 89 47 40
2477 8.700 8.7 10 89 47 40
2477 8.730 8.73 10 89 47 40
2477 8.800 8.8 10 89 47 40
2477 8.900 8.9 10 89 47 40
2477 9.000 9 10 89 47 40
2477 9.050 9.05 10 89 47 40
2477 9.100 9.1 10 89 47 40
2477 9.130 9.13 10 89 47 40
2477 9.200 9.2 10 89 47 40
2477 9.250 9.25 10 89 47 40
2477 9.300 9.3 10 89 47 40
2477 9.340 9.34 10 89 47 40
2477 9.400 9.4 10 89 47 40
2477 9.500 9.5 10 89 47 40
2477 9.520 9.52 10 89 47 40
2477 9.550 9.55 10 89 47 40
2477 9.600 9.6 10 89 47 40
2477 9.700 9.7 10 89 47 40
2477 9.800 9.8 10 89 47 40
2477 9.900 9.9 10 89 47 40
2477 9.920 9.92 10 89 47 40
2477 10.000 10 10 89 47 40
2477 10.100 10.1 12 102 55 45
2477 10.200 10.2 12 102 55 45
2477 10.300 10.3 12 102 55 45
2477 10.320 10.32 12 102 55 45
2477 10.400 10.4 12 102 55 45
2477 10.500 10.5 12 102 55 45
2477 10.600 10.6 12 102 55 45
2477 10.700 10.7 12 102 55 45
2477 10.720 10.72 12 102 55 45
2477 10.800 10.8 12 102 55 45
2477 10.900 10.9 12 102 55 45
2477 11.000 11 12 102 55 45
2477 11.100 11.1 12 102 55 45
2477 11.110 11.11 12 102 55 45
2477 11.200 11.2 12 102 55 45
2477 11.300 11.3 12 102 55 45
2477 11.400 11.4 12 102 55 45
2477 11.500 11.5 12 102 55 45
2477 11.510 11.51 12 102 55 45
2477 11.550 11.55 12 102 55 45
2477 11.600 11.6 12 102 55 45
2477 11.700 11.7 12 102 55 45
2477 11.800 11.8 12 102 55 45
2477 11.900 11.9 12 102 55 45
2477 11.910 11.91 12 102 55 45
2477 12.000 12 12 102 55 45
2477 12.100 12.1 14 107 60 45
2477 12.200 12.2 14 107 60 45
2477 12.300 12.3 14 107 60 45
2477 12.400 12.4 14 107 60 45
2477 12.500 12.5 14 107 60 45
2477 12.600 12.6 14 107 60 45
2477 12.700 12.7 14 107 60 45
2477 12.800 12.8 14 107 60 45
2477 12.900 12.9 14 107 60 45
2477 13.000 13 14 107 60 45
2477 13.100 13.1 14 107 60 45
2477 13.200 13.2 14 107 60 45
2477 13.300 13.3 14 107 60 45
2477 13.400 13.4 14 107 60 45
2477 13.490 13.49 14 107 60 45
2477 13.500 13.5 14 107 60 45
2477 13.550 13.55 14 107 60 45
2477 13.600 13.6 14 107 60 45
2477 13.700 13.7 14 107 60 45
2477 13.800 13.8 14 107 60 45
2477 13.890 13.89 14 107 60 45
2477 13.900 13.9 14 107 60 45
2477 14.000 14 14 107 60 45
2477 14.100 14.1 16 115 65 48
2477 14.200 14.2 16 115 65 48
2477 14.290 14.29 16 115 65 48
2477 14.300 14.3 16 115 65 48
2477 14.400 14.4 16 115 65 48
2477 14.500 14.5 16 115 65 48
2477 14.600 14.6 16 115 65 48
2477 14.680 14.68 16 115 65 48
2477 14.700 14.7 16 115 65 48
2477 14.800 14.8 16 115 65 48
2477 14.900 14.9 16 115 65 48
2477 15.000 15 16 115 65 48
2477 15.080 15.08 16 115 65 48
2477 15.100 15.1 16 115 65 48
2477 15.200 15.2 16 115 65 48
2477 15.300 15.3 16 115 65 48
2477 15.480 15.48 16 115 65 48
2477 15.500 15.5 16 115 65 48
2477 15.550 15.55 16 115 65 48
2477 15.600 15.6 16 115 65 48
2477 15.700 15.7 16 115 65 48
2477 15.800 15.8 16 115 65 48
2477 15.870 15.87 16 115 65 48
2477 15.900 15.9 16 115 65 48
2477 16.000 16 16 115 65 48
2477 16.100 16.1 18 123 73 48
2477 16.200 16.2 18 123 73 48
2477 16.270 16.27 18 123 73 48
2477 16.500 16.5 18 123 73 48
2477 16.670 16.67 18 123 73 48
2477 16.700 16.7 18 123 73 48
2477 16.900 16.9 18 123 73 48
2477 17.000 17 18 123 73 48
2477 17.070 17.07 18 123 73 48
2477 17.200 17.2 18 123 73 48
2477 17.300 17.3 18 123 73 48
2477 17.400 17.4 18 123 73 48
2477 17.460 17.46 18 123 73 48
2477 17.500 17.5 18 123 73 48
2477 17.550 17.55 18 123 73 48
2477 17.600 17.6 18 123 73 48
2477 17.700 17.7 18 123 73 48
2477 17.860 17.86 18 123 73 48
2477 17.900 17.9 18 123 73 48
2477 18.000 18 18 123 73 48
2477 18.260 18.26 20 131 79 50
2477 18.300 18.3 20 131 79 50
2477 18.500 18.5 20 131 79 50
2477 18.700 18.7 20 131 79 50
2477 18.900 18.9 20 131 79 50
2477 19.000 19 20 131 79 50
2477 19.050 19.05 20 131 79 50
2477 19.250 19.25 20 131 79 50
2477 19.300 19.3 20 131 79 50
2477 19.446 19.446 20 131 79 50
2477 19.500 19.5 20 131 79 50
2477 19.550 19.55 20 131 79 50
2477 19.700 19.7 20 131 79 50
2477 19.840 19.84 20 131 79 50
2477 19.900 19.9 20 131 79 50
2477 20.000 20 20 131 79 50

切削参数: 在不同公称直径（Ø 3 6 8 10 12 14 16 20mm）下，对应的每转进给量 f（单位 mm/rev）。

加工组材料描述Vc (m/min)进给量 f (mm/rev) 对应钻头直径 (mm)
P1.1.1非合金钢，退火，0.15% C，抗拉强度 420 N/mm²，125 HB1450.155 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 / 0.650
P1.1.2非合金钢，热处理，0.15% C，抗拉强度 420 N/mm²，125 HB1300.140 / 0.235 / 0.290 / 0.345 / 0.395 / 0.445 / 0.495 / 0.585
P1.1.3非合金钢，退火，0.45% C，抗拉强度 640 N/mm²，190 HB1300.140 / 0.235 / 0.290 / 0.345 / 0.395 / 0.445 / 0.495 / 0.585
P1.1.4非合金钢，热处理，0.45% C，抗拉强度 640 N/mm²，190 HB1250.130 / 0.220 / 0.275 / 0.325 / 0.375 / 0.420 / 0.465 / 0.555
P1.1.5非合金钢，热处理，0.45% C，抗拉强度 850 N/mm²，250 HB1250.130 / 0.220 / 0.275 / 0.325 / 0.375 / 0.420 / 0.465 / 0.555
P1.1.6非合金钢，退火，0.75% C，抗拉强度 915 N/mm²，270 HB1150.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
P1.1.7非合金钢，热处理，0.75% C，抗拉强度 1020 N/mm²，300 HB1100.115 / 0.195 / 0.245 / 0.290 / 0.330 / 0.370 / 0.410 / 0.490
P2.1.1低合金钢，退火，抗拉强度 610 N/mm²，180 HB1200.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
P2.1.2低合金钢，热处理，抗拉强度 930 N/mm²，275 HB1200.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
P2.1.3低合金钢，热处理，抗拉强度 1020 N/mm²，300 HB1000.105 / 0.175 / 0.220 / 0.260 / 0.300 / 0.335 / 0.375 / 0.440
P2.1.4低合金钢，热处理，抗拉强度 1190 N/mm²，350 HB900.090 / 0.155 / 0.195 / 0.230 / 0.265 / 0.295 / 0.330 / 0.390
P3.1.1高合金钢和工具钢，退火，抗拉强度 680 N/mm²，200 HB800.095 / 0.165 / 0.205 / 0.240 / 0.275 / 0.310 / 0.345 / 0.405
P3.1.2高合金钢和工具钢，淬火并回火，抗拉强度 1100 N/mm²，325 HB700.080 / 0.140 / 0.170 / 0.205 / 0.235 / 0.265 / 0.290 / 0.345
M1.1.1不锈钢，铁素体/马氏体，含易切削添加剂600.075 / 0.130 / 0.160 / 0.190 / 0.220 / 0.250 / 0.275 / 0.325
M1.1.2不锈钢，铁素体/马氏体，退火，抗拉强度 680 N/mm²，200 HB550.070 / 0.115 / 0.145 / 0.175 / 0.200 / 0.225 / 0.245 / 0.295
M1.1.3不锈钢，铁素体/马氏体，热处理，抗拉强度 810 N/mm²，240 HB500.065 / 0.110 / 0.140 / 0.165 / 0.185 / 0.210 / 0.235 / 0.275
M2.1.1不锈钢，奥氏体，淬火，180 HB550.040 / 0.065 / 0.080 / 0.095 / 0.110 / 0.125 / 0.135 / 0.165
M2.2.1双相不锈钢，高强度不锈钢450.035 / 0.055 / 0.070 / 0.080 / 0.095 / 0.105 / 0.115 / 0.140
K1.1.1灰口铸铁，珠光体/铁素体，180 HB1100.155 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 / 0.650
K1.1.2灰口铸铁，珠光体/马氏体，260 HB950.130 / 0.220 / 0.275 / 0.325 / 0.375 / 0.420 / 0.465 / 0.555
K1.2.1球墨铸铁，铁素体，160 HB950.130 / 0.220 / 0.275 / 0.325 / 0.375 / 0.420 / 0.465 / 0.555
K1.2.2球墨铸铁，珠光体，250 HB900.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
K1.3.1可锻铸铁，铁素体，130 HB900.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
K1.3.2可锻铸铁，珠光体，230 HB750.110 / 0.180 / 0.225 / 0.270 / 0.310 / 0.345 / 0.385 / 0.455
K2.1.1蠕墨铸铁 (GJV)900.155 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 / 0.650
K2.2.1奥氏体-铁素体球墨铸铁 (ADI)700.115 / 0.195 / 0.245 / 0.290 / 0.330 / 0.370 / 0.410 / 0.490
N1.1.1变形铝合金，非热处理强化，60 HB1850.155 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 / 0.650
N1.1.2变形铝合金，热处理强化，100 HB1850.155 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 / 0.650
N2.1.1铸造铝合金，非热处理强化，≤12% Si，75 HB1700.155 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 / 0.650
N2.1.2铸造铝合金，热处理强化，≤12% Si，90 HB1700.155 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 / 0.650
N2.1.3铸造铝合金，非热处理强化，>12% Si，130 HB1450.130 / 0.220 / 0.275 / 0.325 / 0.375 / 0.420 / 0.465 / 0.555
N3.1.1铜和铜合金：易切削合金，Pb > 1%1300.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
N3.1.2铜和铜合金：CuZn，CuSnZn1100.105 / 0.175 / 0.220 / 0.260 / 0.300 / 0.335 / 0.375 / 0.440
N3.1.3铜和铜合金：CuSn，无铅铜，电解铜1050.100 / 0.165 / 0.205 / 0.245 / 0.280 / 0.315 / 0.350 / 0.415
S1.1.1耐热合金，铁基，退火，200 HB400.060 / 0.105 / 0.130 / 0.155 / 0.175 / 0.200 / 0.220 / 0.260
S1.1.2耐热合金，铁基，时效处理，280 HB300.050 / 0.085 / 0.105 / 0.120 / 0.140 / 0.160 / 0.175 / 0.205
S1.1.3耐热合金，镍基或钴基，退火，250 HB350.060 / 0.105 / 0.130 / 0.155 / 0.175 / 0.200 / 0.220 / 0.260
S1.1.4耐热合金，镍基或钴基，时效处理，350 HB200.045 / 0.075 / 0.090 / 0.105 / 0.125 / 0.140 / 0.155 / 0.180
S1.1.5耐热合金，镍基或钴基，铸造，320 HB250.045 / 0.075 / 0.090 / 0.105 / 0.125 / 0.140 / 0.155 / 0.180
S2.1.1钛合金，纯钛，抗拉强度 400 N/mm²400.060 / 0.105 / 0.130 / 0.155 / 0.175 / 0.200 / 0.220 / 0.260
S2.1.2钛合金，α相和β相合金，时效处理，抗拉强度 1050 N/mm²300.050 / 0.085 / 0.105 / 0.120 / 0.140 / 0.160 / 0.175 / 0.205
H1.1.1淬硬钢，淬火并回火，< 55 HRC500.040 / 0.065 / 0.080 / 0.095 / 0.110 / 0.125 / 0.135 / 0.165
H1.1.2淬硬钢，淬火并回火，< 60 HRC350.030 / 0.050 / 0.065 / 0.075 / 0.090 / 0.100 / 0.110 / 0.130
H1.1.3淬硬钢，淬火并回火，> 60 HRC300.030 / 0.050 / 0.060 / 0.070 / 0.085 / 0.095 / 0.105 / 0.120
H2.1.1冷硬铸铁，400 HB400.050 / 0.080 / 0.100 / 0.120 / 0.140 / 0.155 / 0.175 / 0.205
H2.1.2冷硬铸铁，淬火并回火，< 55 HRC300.035 / 0.055 / 0.070 / 0.085 / 0.095 / 0.110 / 0.120 / 0.145
