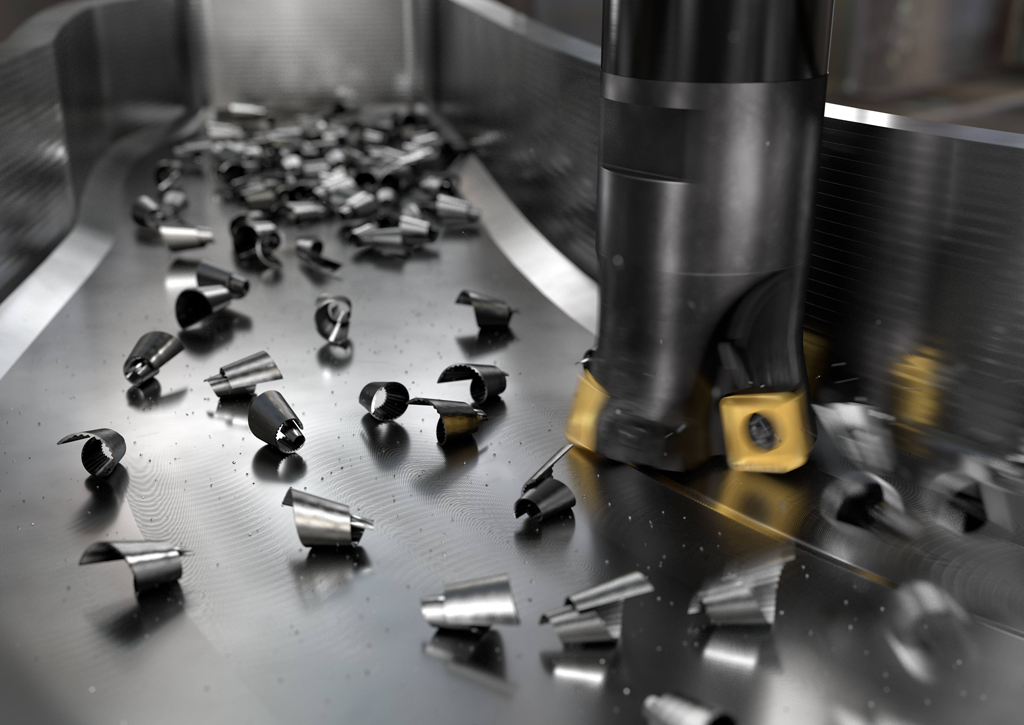

415小直径高进给面铣刀
主要用于钢、不锈钢、钛合金及耐热合金等材料的粗加工和型腔加工。密齿设计和4切削刃刀片。
| 规格项目 | 具体参数 |
|---|---|
| 产品类型 | 小直径高进给面铣刀 |
| 直径范围 | 13 - 32 mm（0.5 - 1.25 英寸） |
| 刀片尺寸 | IC 05, IC 07 |
| 切深 (ap) | IC05: 0.85 mm / IC07: 1.2 mm |
| 转速 | 可达 23,600 rpm（取决于具体型号） |
| 刀具接口 | 螺纹接口、EH、圆柱直柄 |
| 冷却方式 | 标准内冷 |
安装与切削参数推荐
刀片安装扭矩：IC05刀片：0.6 Nm；IC07刀片：1.2 Nm；提示：安装新刀片前需清洁刀片座。
编程半径：IC05刀片：1.5 mm；IC07刀片：2.2 mm
切削参数推荐（起始值）
IC05刀片:
| ISO材料组 | MC | Vc (mm/min)起始值 | fz (mm/z)起始值 |
| P | P1.2.Z.AN | 240 | 0.48 |
| P | P2.1.Z.AN | 180 | 0.48 |
| P | P2.2.Z.AN/P2.5.Z.HT | 180 | 0.48 |
| M | M1.1.Z.AQ | 210 | 0.38 |
| M | M1.0.Z.PH | 90 | 0.38 |
| S | S4.2.Z.AN | 50 | 0.4 |
| H | H1.1.Z.HA | 150 | 0.48 |
IC07刀片
| ISO材料组 | 材料示例 | Vc (mm/min)起始值 | fz (mm/z)起始值 |
| P | P1.2.Z.AN | 240 | 0.55 |
| P | P2.1.Z.AN | 180 | 0.55 |
| P | P2.2.Z.AN/P2.5.Z.HT | 180 | 0.55 |
| M | M1.1.Z.AQ | 210 | 0.45 |
| M | M1.0.Z.PH | 90 | 0.45 |
| S | S4.2.Z.AN | 50 | 0.4 |
| H | H1.1.Z.HA | 150 | 0.55 |
型号列表
| 型号 | 型号 | 描述 | 材料ID |
| 415-13EH12-05H | 415-13EH12-05H | 铣削415, 面铣刀-EH锁牙刀杆 | 7082512 |
| 415-16EH16-05H | 415-16EH16-05H | 铣削415, 面铣刀-EH锁牙刀杆 | 7082513 |
| 415-20EH16-05H | 415-20EH16-05H | 铣削415, 面铣刀-EH锁牙刀杆 | 7082514 |
| 415-20EH16-05M | 415-20EH16-05M | 铣削415, 面铣刀-EH锁牙刀杆 | 7082515 |
| 415-20EH16-07H | 415-20EH16-07H | 铣削415, 面铣刀-EH锁牙刀杆 | 7082529 |
| 415-20EH20-05H | 415-20EH20-05H | 铣削415, 面铣刀-EH锁牙刀杆 | 7082516 |
| 415-20EH20-05M | 415-20EH20-05M | 铣削415, 面铣刀-EH锁牙刀杆 | 7082517 |
| 415-20EH20-07H | 415-20EH20-07H | 铣削415, 面铣刀-EH锁牙刀杆 | 7082530 |
| 415-25EH20-05H | 415-25EH20-05H | 铣削415, 面铣刀-EH锁牙刀杆 | 7082518 |
| 415-25EH20-05M | 415-25EH20-05M | 铣削415, 面铣刀-EH锁牙刀杆 | 7082519 |
| 415-25EH20-07H | 415-25EH20-07H | 铣削415, 面铣刀-EH锁牙刀杆 | 7082531 |
| 415-25EH20-07M | 415-25EH20-07M | 铣削415, 面铣刀-EH锁牙刀杆 | 7082532 |
| 415-25EH25-05H | 415-25EH25-05H | 铣削415, 面铣刀-EH锁牙刀杆 | 7082520 |
| 415-25EH25-05M | 415-25EH25-05M | 铣削415, 面铣刀-EH锁牙刀杆 | 7082521 |
| 415-25EH25-07H | 415-25EH25-07H | 铣削415, 面铣刀-EH锁牙刀杆 | 7082533 |
| 415-25EH25-07M | 415-25EH25-07M | 铣削415, 面铣刀-EH锁牙刀杆 | 7082534 |
| 415-32EH25-05H | 415-32EH25-05H | 铣削415, 面铣刀-EH锁牙刀杆 | 7082522 |
| 415-32EH25-07H | 415-32EH25-07H | 铣削415, 面铣刀-EH锁牙刀杆 | 7082535 |
| 415-32EH25-07M | 415-32EH25-07M | 铣削415, 面铣刀-EH锁牙刀杆 | 7082536 |
| 415-13T08-05H | 415-13T08-05H | 铣削415, 面铣刀-公制锁牙 | 7082523 |
| 415-16T08-05H | 415-16T08-05H | 铣削415, 面铣刀-公制锁牙 | 7082524 |
| 415-20T10-05H | 415-20T10-05H | 铣削415, 面铣刀-公制锁牙 | 7082525 |
| 415-25T12-05H | 415-25T12-05H | 铣削415, 面铣刀-公制锁牙 | 7082526 |
| 415-25T12-07H | 415-25T12-07H | 铣削415, 面铣刀-公制锁牙 | 7082537 |
| 415-32T16-07H | 415-32T16-07H | 铣削415, 面铣刀-公制锁牙 | 7082538 |
| 415-013A12-05H | 415-013A12-05H | 铣削415, 面铣刀-圆柱柄刀杆 | 7082446 |
| 415-016A12-05H | 415-016A12-05H | 铣削415, 面铣刀-圆柱柄刀杆 | 7082447 |
| 415-020A16-05H | 415-020A16-05H | 铣削415, 面铣刀-圆柱柄刀杆 | 7082448 |
| 415-020A16-05L | 415-020A16-05L | 铣削415, 面铣刀-圆柱柄刀杆 | 7082449 |
| 415-020A16-05M | 415-020A16-05M | 铣削415, 面铣刀-圆柱柄刀杆 | 7082510 |
| 415-025A20-05M | 415-025A20-05M | 铣削415, 面铣刀-圆柱柄刀杆 | 7082511 |
| 415-025A20-07H | 415-025A20-07H | 铣削415, 面铣刀-圆柱柄刀杆 | 7082527 |
| 415-032A25-07H | 415-032A25-07H | 铣削415, 面铣刀-圆柱柄刀杆 | 7082528 |
| 415N-05 02 06M-M30 1040 | 415N-050206M-M301040 | 铣削415, 铣刀片 | 7082569 |
| 415N-05 02 12E-M30 1040 | 415N-050212E-M301040 | 铣削415, 铣刀片 | 7891661 |
| 415N-07 03 10M-M30 1040 | 415N-070310M-M301040 | 铣削415, 铣刀片 | 7082596 |
| 415N-07 03 20E-M30 1040 | 415N-070320E-M301040 | 铣削415, 铣刀片 | 7891665 |
| 415N-07 03 20M-M30 1040 | 415N-070320M-M301040 | 铣削415, 铣刀片 | 7855739 |
| 415N-05 02 06M-M30 1130 | 415N-050206M-M301130 | 铣削415, 铣刀片 | 7082568 |
| 415N-05 02 12M-M30 1130 | 415N-050212M-M301130 | 铣削415, 铣刀片 | 7855863 |
| 415N-07 03 10M-M30 1130 | 415N-070310M-M301130 | 铣削415, 铣刀片 | 7082595 |
| 415N-07 03 20M-M30 1130 | 415N-070320M-M301130 | 铣削415, 铣刀片 | 7855738 |
| 415N-05 02 06M-M30 1230 | 415N-050206M-M301230 | 铣削415, 铣刀片 | 8519198 |
| 415N-05 02 12M-M30 1230 | 415N-050212M-M301230 | 铣削415, 铣刀片 | 8519199 |
| 415N-07 03 10M-M30 1230 | 415N-070310M-M301230 | 铣削415, 铣刀片 | 8519200 |
| 415N-07 03 20M-M30 1230 | 415N-070320M-M301230 | 铣削415, 铣刀片 | 8519201 |
| 415N-05 02 06M-M30 4340 | 415N-050206M-M304340 | 铣削415, 铣刀片 | 7564488 |
| 415N-07 03 10M-M30 4340 | 415N-070310M-M304340 | 铣削415, 铣刀片 | 7564489 |
| 415N-05 02 06M-M30 S30T | 415N-050206M-M30S30T | 铣削415, 铣刀片 | 7082590 |
| 415N-05 02 12M-M30 S30T | 415N-050212M-M30S30T | 铣削415, 铣刀片 | 7855865 |
| 415N-07 03 10M-M30 S30T | 415N-070310M-M30S30T | 铣削415, 铣刀片 | 7082597 |
| 415N-07 03 20M-M30 S30T | 415N-070320M-M30S30T | 铣削415, 铣刀片 | 7855860 |
| 415N-05 02 06M-M30 S40T | 415N-050206M-M30S40T | 铣削415, 铣刀片 | 7082591 |
| 415N-05 02 12M-M30 S40T | 415N-050212M-M30S40T | 铣削415, 铣刀片 | 7855866 |
| 415N-07 03 10M-M30 S40T | 415N-070310M-M30S40T | 铣削415, 铣刀片 | 7082598 |
| 415N-07 03 20M-M30 S40T | 415N-070320M-M30S40T | 铣削415, 铣刀片 | 7855861 |
