3.97-20.00 mm整体硬质合金铰刀435系列

435 是一款通用性强的整体硬质合金铰刀，以 H7 公差和良好的表面质量为核心，旨在为钢、铸铁和有色金属等多种材料的精加工提供高精度、高可靠性的铰孔方案。
2026年4月25日 由
cuttingtools

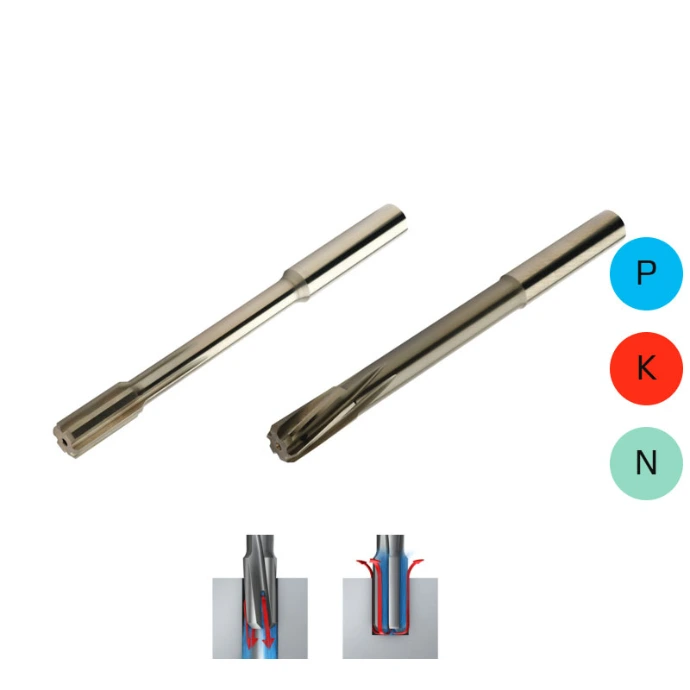

435铰刀

435.B/435.T铰刀

整体硬质合金铰刀

通用性强的整体硬质合金铰刀，以 H7 公差和良好的表面质量为核心



直槽型

为盲孔加工设计，使用轴向冷却孔，切屑向后排出，有助于保证孔底光洁。

螺旋槽型

为通孔加工优化，使用径向冷却孔，切屑向前推，排屑更顺畅。


应用定位

高精度、多用途：以较高的通用性著称，能够满足众多行业对孔公差和表面质量的较高要求。
可靠的铰孔质量：能稳定实现 IT7 级的孔公差。其独特的设计使得在加工后几乎不产生毛刺，并带来较好的表面光洁度。
行业应用广泛：在通用机械、模具、汽车、能源和发电等众多行业部门均有应用。

产品规格

直径范围:3.97 – 20.00 mm
可实现孔公差:IT7 (H7)
材质牌号:H10F (无涂层)
槽型:直槽 - 用于盲孔；左螺旋槽 - 用于通孔
柄部公差:h6

H7 孔直径公差:得益于 +0.004mm （直径 <=5.5mm）和 +0.005mm （直径 >5.5mm）的生产精度，百分位直径能够产生更紧密的孔公差

核心技术

  • 非等分刃：这是其实现高精度和高质量表面的关键技术。通过采用优化的“极其不相等”的齿间夹角设计，确保在铰孔时任何齿都不在直径方向上相对。这种设计能有效减少振动，有助于提高孔的圆度并实现较好的表面光洁度。

  • 优化的切削刃几何形状：经过专业设计的切削刃几何形状，带来了良好的切削作用和较长的刀具寿命。

  • 高效内冷：该系列铰刀均配备了内冷，冷却液能直接输送到切削区域。

    • 直槽型：为盲孔加工设计，使用轴向冷却孔，切屑向后排出，有助于保证孔底光洁。

    • 螺旋槽型：为通孔加工优化，使用径向冷却孔，切屑向前推，排屑更顺畅。

  • 坚固的整体硬质合金：采用细晶粒硬质合金制造，确保了刀具的高硬度和高韧性，为其在高切削参数下的可靠性和寿命提供了材料基础。

选型与使用指南

  • 刀柄选择：为充分发挥其高精度潜力，推荐使用 930 液压刀柄。它可以实现快速、简便的装夹，并提供良好的高精度夹持力，确保加工稳定。

  • 修磨服务：一支刀具最多可修磨3次。这有助于降低长期使用的刀具成本，并延长刀具的全生命周期。

总结

435 是一款集高精度、高通用性和高可靠性于一身的铰刀。它通过非等分刃技术、内冷系统和优化的整体硬质合金材质，为众多行业的材料加工提供了能够稳定实现 IT7 级公差的精密铰孔方案。

435铰刀

型号列表

订货号 切削直径DC 柄径DCON 有用长度LU 总长OAL 容屑槽长度LCF 切削刃长度L 功能长度LF
435.B-0400-A1-XF H10F 4 6 39 75 15.6 12 74.4
435.B-0401-A1-XF H10F 4.01 6 39 75 15.6 12 74.4
435.B-0450-A1-XF H10F 4.5 6 39 75 15.6 12 74.32
435.B-0500-A1-XF H10F 5 6 39 75 15.6 12 74.25
435.B-0501-A1-XF H10F 5.01 6 39 75 15.6 12 74.25
435.B-0600-A1-XF H10F 6 6 39 75 15.6 12 74.1
435.B-0601-A1-XF H10F 6.01 6 39 75 15.6 12 74.1
435.B-0700-A1-XF H10F 7 8 64 100 20.8 16 98.95
435.B-0800-A1-XF H10F 8 8 64 100 20.8 16 98.8
435.B-0801-A1-XF H10F 8.01 8 64 100 20.8 16 98.8
435.B-0802-A1-XF H10F 8.02 8 64 100 20.8 16 98.79
435.B-1000-A1-XF H10F 10 10 80 120 26 20 118.5
435.B-1001-A1-XF H10F 10.01 10 80 120 26 20 118.5
435.B-1200-A1-XF H10F 12 12 75 120 26 20 118.2
435.B-1203-A1-XF H10F 12.03 12 75 120 26 20 118.19
435.B-1300-A1-XF H10F 13 14 85 130 28.6 22 128.05
435.B-1400-A1-XF H10F 14 14 85 130 28.6 22 127.9
435.B-1500-A1-XF H10F 15 16 82 130 28.6 22 127.75
435.B-1600-A1-XF H10F 16 16 102 150 32.5 25 147.6
435.B-1700-A1-XF H10F 17 18 102 150 32.5 25 147.45
435.B-1800-A1-XF H10F 18 18 102 150 32.5 25 147.3
435.B-2000-A1-XF H10F 20 20 100 150 32.5 25 146.99
435.T-0400-A1-XF H10F 4 6 39 75 15.6 12 74.4
435.T-0500-A1-XF H10F 5 6 39 75 15.6 12 74.25
435.T-0597-A1-XF H10F 5.97 6 39 75 15.6 12 74.1
435.T-0600-A1-XF H10F 6 6 39 75 15.6 12 74.1
435.T-0602-A1-XF H10F 6.02 6 39 75 15.6 12 74.1
435.T-0650-A1-XF H10F 6.5 8 64 100 20.8 16 99.02
435.T-0700-A1-XF H10F 7 8 64 100 20.8 16 98.95
435.T-0800-A1-XF H10F 8 8 64 100 20.8 16 98.8
435.T-0900-A1-XF H10F 9 10 60 100 26 20 98.65
435.T-0950-A1-XF H10F 9.5 10 80 120 26 20 118.57
435.T-0998-A1-XF H10F 9.98 10 80 120 26 20 118.5
435.T-1000-A1-XF H10F 10 10 80 120 26 20 118.5
435.T-1001-A1-XF H10F 10.01 10 80 120 26 20 118.5
435.T-1002-A1-XF H10F 10.02 10 80 120 26 20 118.49
435.T-1100-A1-XF H10F 11 12 75 120 26 20 118.35
435.T-1197-A1-XF H10F 11.97 12 75 120 26 20 118.2
435.T-1200-A1-XF H10F 12 12 75 120 26 20 118.2
435.T-1300-A1-XF H10F 13 14 85 130 28.6 22 128.05
435.T-1400-A1-XF H10F 14 14 85 130 28.6 22 127.9
435.T-1500-A1-XF H10F 15 16 82 130 28.6 22 127.75
435.T-1600-A1-XF H10F 16 16 102 150 32.5 25 147.6
435.T-1700-A1-XF H10F 17 18 102 150 32.5 25 147.45
435.T-1800-A1-XF H10F 18 18 102 150 32.5 25 147.3
435.T-1900-A1-XF H10F 19 20 100 150 32.5 25 147.14
435.T-2000-A1-XF H10F 20 20 100 150 32.5 25 146.99
