5498系列5D钢件整体硬质合金比率钻头

5498 是 RT 100 XF（Extra Feed / 高进给钢材专用） 系列的5×D、带内冷通道、整体硬质合金比例钻头，主打140° 锥面减薄顶角（Relieved Cone）、螺旋槽设计、XF 专用高韧性硬质合金基体，是针对结构钢、调质钢、快削钢等钢材的高进给加工解决方案。
2026年4月15日 由
cuttingtools

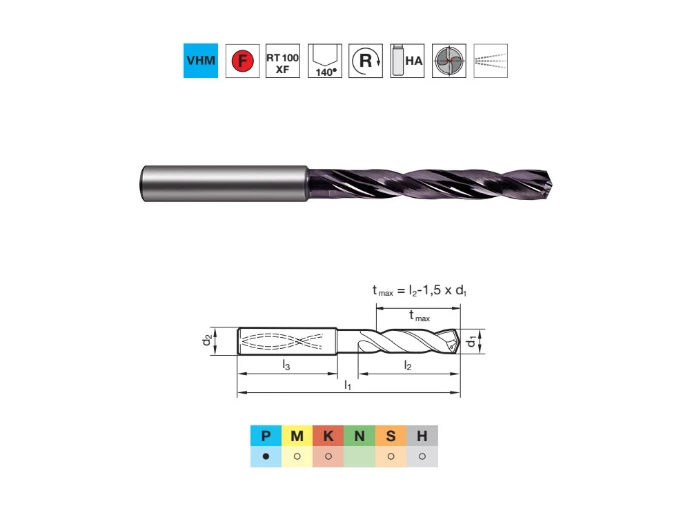

5498系列整体硬质合金钻头

5倍径钢件高效加工

5498 是 RT 100 XF（Extra Feed / 高进给钢材专用） 系列的5×D、带内冷通道、整体硬质合金比例钻头，主打140° 锥面减薄顶角（Relieved Cone）、螺旋槽设计、XF 专用高韧性硬质合金基体，是针对结构钢、调质钢、快削钢等钢材的高进给加工解决方案。

参数具体信息
型号 (Article no.)6498
产品系列描述RT100XF
材料 (Tool material)整体硬质合金 (Solid Carbide)
涂层 (Surface)nano-FIREX
是否带内冷 (Internal cooling)否
直径范围 (Diameter)3 mm 至 20 mm
柄部形式 (Shank)DIN 6535 HA 直柄（圆柱直柄）
刀具公差 (Tolerance on Ø)m7
切削深度 (Cutting depth)3 x D (即约3倍径)
标准 (Standard)DIN 6537 K
顶角 (Point Angle)140°
其他特性强化切削刃（负倒棱保护）
5498

技术优势

  1. XF 专用高韧性硬质合金基体针对钢材高进给加工优化的合金配方，实现高硬度与高韧性的平衡，减少加工中的刃口崩损风险，适配结构钢、调质钢、快削钢的高负荷切削工况。强化柄部设计提供更高刚性，振动小，孔壁质量稳定。
  2. 140° 锥面减薄顶角 + 微凹主切削刃经典锥面减薄设计，自定心能力良好，定位精准，多数工况可无啄钻连续加工，减少工序，提升加工效率。微凹主切削刃优化切削力分布，降低加工负荷，延长刀具寿命。
  3. 螺旋槽设计 + 涂层标准螺旋角结构 + 纳米级涂层处理，切屑排出顺畅，适配钢材长切屑加工特性，有效减少切屑堵塞风险。涂层具备优异的耐热性和润滑性，降低摩擦系数，提升加工稳定性与表面质量。
  4. 内冷直达切削区 + 高效排屑高压内冷（≥15 bar）直接冷却刀尖，降低切削温度、冲刷切屑，适配钢材高进给加工的高发热特性，减少刀具磨损。双棱带设计提高孔壁精度（圆度 / 直线度佳），减少摩擦与磨损。

应用场景

  • 汽车制造：发动机缸体（铝合金 + 钢材组合）、变速箱壳体（铸铁 + 钢材组合）、底盘部件（高强度钢材）
  • 通用机械：法兰盘（碳钢）、轴类零件（调质钢）、齿轮箱壳体（球墨铸铁）
  • 工程机械：挖掘机结构件（高强度钢材）、装载机部件（碳钢）
  • 农机设备：拖拉机变速箱（钢材）、收割机部件（碳钢）
  • 批量生产线：5×D 中深孔、钢材连续高进给加工、少人工干预

规格参数

订货号 直径d1 (mm) 柄径d2 (mm) 总长l1 (mm) 刃长l2 (mm) 柄长l3 (mm)
5498 2.500 2.5 4 57 20 31.7
5498 2.800 2.8 4 57 22 29.9
5498 2.900 2.9 4 57 23 29
5498 3.000 3 6 66 28 36
5498 3.100 3.1 6 66 28 36
5498 3.170 3.17 6 66 28 36
5498 3.200 3.2 6 66 28 36
5498 3.250 3.25 6 66 28 36
5498 3.300 3.3 6 66 28 36
5498 3.400 3.4 6 66 28 36
5498 3.500 3.5 6 66 28 36
5498 3.570 3.57 6 66 28 36
5498 3.600 3.6 6 66 28 36
5498 3.700 3.7 6 66 28 36
5498 3.800 3.8 6 74 36 36
5498 3.900 3.9 6 74 36 36
5498 3.970 3.97 6 74 36 36
5498 4.000 4 6 74 36 36
5498 4.100 4.1 6 74 36 36
5498 4.200 4.2 6 74 36 36
5498 4.300 4.3 6 74 36 36
5498 4.370 4.37 6 74 36 36
5498 4.400 4.4 6 74 36 36
5498 4.500 4.5 6 74 36 36
5498 4.600 4.6 6 74 36 36
5498 4.650 4.65 6 74 36 36
5498 4.700 4.7 6 74 36 36
5498 4.760 4.76 6 82 44 36
5498 4.800 4.8 6 82 44 36
5498 4.900 4.9 6 82 44 36
5498 5.000 5 6 82 44 36
5498 5.100 5.1 6 82 44 36
5498 5.160 5.16 6 82 44 36
5498 5.200 5.2 6 82 44 36
5498 5.300 5.3 6 82 44 36
5498 5.400 5.4 6 82 44 36
5498 5.500 5.5 6 82 44 36
5498 5.550 5.55 6 82 44 36
5498 5.560 5.56 6 82 44 36
5498 5.600 5.6 6 82 44 36
5498 5.650 5.65 6 82 44 36
5498 5.700 5.7 6 82 44 36
5498 5.800 5.8 6 82 44 36
5498 5.900 5.9 6 82 44 36
5498 5.950 5.95 6 82 44 36
5498 6.000 6 6 82 44 36
5498 6.100 6.1 8 91 53 36
5498 6.200 6.2 8 91 53 36
5498 6.300 6.3 8 91 53 36
5498 6.350 6.35 8 91 53 36
5498 6.400 6.4 8 91 53 36
5498 6.500 6.5 8 91 53 36
5498 6.600 6.6 8 91 53 36
5498 6.700 6.7 8 91 53 36
5498 6.750 6.75 8 91 53 36
5498 6.800 6.8 8 91 53 36
5498 6.900 6.9 8 91 53 36
5498 7.000 7 8 91 53 36
5498 7.100 7.1 8 91 53 36
5498 7.140 7.14 8 91 53 36
5498 7.200 7.2 8 91 53 36
5498 7.300 7.3 8 91 53 36
5498 7.400 7.4 8 91 53 36
5498 7.500 7.5 8 91 53 36
5498 7.540 7.54 8 91 53 36
5498 7.550 7.55 8 91 53 36
5498 7.600 7.6 8 91 53 36
5498 7.700 7.7 8 91 53 36
5498 7.800 7.8 8 91 53 36
5498 7.900 7.9 8 91 53 36
5498 7.940 7.94 8 91 53 36
5498 8.000 8 8 91 53 36
5498 8.100 8.1 10 103 61 40
5498 8.200 8.2 10 103 61 40
5498 8.300 8.3 10 103 61 40
5498 8.330 8.33 10 103 61 40
5498 8.400 8.4 10 103 61 40
5498 8.500 8.5 10 103 61 40
5498 8.600 8.6 10 103 61 40
5498 8.700 8.7 10 103 61 40
5498 8.730 8.73 10 103 61 40
5498 8.800 8.8 10 103 61 40
5498 8.900 8.9 10 103 61 40
5498 9.000 9 10 103 61 40
5498 9.100 9.1 10 103 61 40
5498 9.130 9.13 10 103 61 40
5498 9.200 9.2 10 103 61 40
5498 9.250 9.25 10 103 61 40
5498 9.300 9.3 10 103 61 40
5498 9.400 9.4 10 103 61 40
5498 9.500 9.5 10 103 61 40
5498 9.520 9.52 10 103 61 40
5498 9.550 9.55 10 103 61 40
5498 9.600 9.6 10 103 61 40
5498 9.700 9.7 10 103 61 40
5498 9.800 9.8 10 103 61 40
5498 9.900 9.9 10 103 61 40
5498 9.920 9.92 10 103 61 40
5498 10.000 10 10 103 61 40
5498 10.100 10.1 12 118 71 45
5498 10.200 10.2 12 118 71 45
5498 10.300 10.3 12 118 71 45
5498 10.320 10.32 12 118 71 45
5498 10.400 10.4 12 118 71 45
5498 10.500 10.5 12 118 71 45
5498 10.600 10.6 12 118 71 45
5498 10.700 10.7 12 118 71 45
5498 10.800 10.8 12 118 71 45
5498 10.900 10.9 12 118 71 45
5498 11.000 11 12 118 71 45
5498 11.100 11.1 12 118 71 45
5498 11.110 11.11 12 118 71 45
5498 11.200 11.2 12 118 71 45
5498 11.300 11.3 12 118 71 45
5498 11.400 11.4 12 118 71 45
5498 11.500 11.5 12 118 71 45
5498 11.600 11.6 12 118 71 45
5498 11.700 11.7 12 118 71 45
5498 11.800 11.8 12 118 71 45
5498 11.900 11.9 12 118 71 45
5498 11.910 11.91 12 118 71 45
5498 12.000 12 12 118 71 45
5498 12.100 12.1 14 124 77 45
5498 12.200 12.2 14 124 77 45
5498 12.300 12.3 14 124 77 45
5498 12.400 12.4 14 124 77 45
5498 12.500 12.5 14 124 77 45
5498 12.600 12.6 14 124 77 45
5498 12.700 12.7 14 124 77 45
5498 12.800 12.8 14 124 77 45
5498 13.000 13 14 124 77 45
5498 13.100 13.1 14 124 77 45
5498 13.200 13.2 14 124 77 45
5498 13.300 13.3 14 124 77 45
5498 13.500 13.5 14 124 77 45
5498 13.700 13.7 14 124 77 45
5498 13.800 13.8 14 124 77 45
5498 14.000 14 14 124 77 45
5498 14.100 14.1 16 133 83 48
5498 14.200 14.2 16 133 83 48
5498 14.290 14.29 16 133 83 48
5498 14.300 14.3 16 133 83 48
5498 14.400 14.4 16 133 83 48
5498 14.500 14.5 16 133 83 48
5498 14.700 14.7 16 133 83 48
5498 14.800 14.8 16 133 83 48
5498 15.000 15 16 133 83 48
5498 15.100 15.1 16 133 83 48
5498 15.200 15.2 16 133 83 48
5498 15.300 15.3 16 133 83 48
5498 15.500 15.5 16 133 83 48
5498 15.600 15.6 16 133 83 48
5498 15.700 15.7 16 133 83 48
5498 15.800 15.8 16 133 83 48
5498 16.000 16 16 133 83 48
5498 16.500 16.5 18 143 93 48
5498 17.000 17 18 143 93 48
5498 17.500 17.5 18 143 93 48
5498 18.000 18 18 143 93 48
5498 18.500 18.5 20 153 101 50
5498 19.000 19 20 153 101 50
5498 19.500 19.5 20 153 101 50
5498 20.000 20 20 153 101 50

切削参数: 在不同公称直径（Ø 3 6 8 10 12 14 16 20mm）下，对应的每转进给量 f（单位 mm/rev）。

加工组材料描述Vc (m/min)进给量 f (mm/rev) 对应钻头直径 (mm)
P1.1.1非合金钢，退火，0.15% C，抗拉强度 420 N/mm²，125 HB1800.190 / 0.325 / 0.405 / 0.480 / 0.550 / 0.620 / 0.685 / 0.815
P1.1.2非合金钢，热处理，0.15% C，抗拉强度 420 N/mm²，125 HB1600.175 / 0.295 / 0.365 / 0.430 / 0.495 / 0.560 / 0.615 / 0.730
P1.1.3非合金钢，退火，0.45% C，抗拉强度 640 N/mm²，190 HB1600.175 / 0.295 / 0.365 / 0.430 / 0.495 / 0.560 / 0.615 / 0.730
P1.1.4非合金钢，热处理，0.45% C，抗拉强度 640 N/mm²，190 HB1550.165 / 0.275 / 0.345 / 0.410 / 0.470 / 0.525 / 0.585 / 0.690
P1.1.5非合金钢，热处理，0.45% C，抗拉强度 850 N/mm²，250 HB1550.165 / 0.275 / 0.345 / 0.410 / 0.470 / 0.525 / 0.585 / 0.690
P1.1.6非合金钢，退火，0.75% C，抗拉强度 915 N/mm²，270 HB1450.155 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 / 0.650
P1.1.7非合金钢，热处理，0.75% C，抗拉强度 1020 N/mm²，300 HB1350.145 / 0.245 / 0.305 / 0.360 / 0.415 / 0.465 / 0.515 / 0.610
P2.1.1低合金钢，退火，抗拉强度 610 N/mm²，180 HB1200.155 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 / 0.650
P2.1.2低合金钢，热处理，抗拉强度 930 N/mm²，275 HB1200.155 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 / 0.650
P2.1.3低合金钢，热处理，抗拉强度 1020 N/mm²，300 HB1000.130 / 0.220 / 0.275 / 0.325 / 0.375 / 0.420 / 0.465 / 0.555
P2.1.4低合金钢，热处理，抗拉强度 1190 N/mm²，350 HB900.115 / 0.195 / 0.245 / 0.290 / 0.330 / 0.370 / 0.410 / 0.490
P3.1.1高合金钢和工具钢，退火，抗拉强度 680 N/mm²，200 HB900.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
P3.1.2高合金钢和工具钢，淬火并回火，抗拉强度 1100 N/mm²，325 HB750.105 / 0.175 / 0.220 / 0.260 / 0.300 / 0.335 / 0.375 / 0.440
M1.1.1不锈钢，铁素体/马氏体，含易切削添加剂800.075 / 0.130 / 0.160 / 0.190 / 0.220 / 0.250 / 0.275 / 0.325
M1.1.2不锈钢，铁素体/马氏体，退火，抗拉强度 680 N/mm²，200 HB700.070 / 0.115 / 0.145 / 0.175 / 0.200 / 0.225 / 0.245 / 0.295
M1.1.3不锈钢，铁素体/马氏体，热处理，抗拉强度 810 N/mm²，240 HB700.065 / 0.110 / 0.140 / 0.165 / 0.185 / 0.210 / 0.235 / 0.275
K1.1.1灰口铸铁，珠光体/铁素体，180 HB1100.155 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 / 0.650
K1.1.2灰口铸铁，珠光体/马氏体，260 HB950.130 / 0.220 / 0.275 / 0.325 / 0.375 / 0.420 / 0.465 / 0.555
K1.2.1球墨铸铁，铁素体，160 HB950.130 / 0.220 / 0.275 / 0.325 / 0.375 / 0.420 / 0.465 / 0.555
K1.2.2球墨铸铁，珠光体，250 HB900.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
K1.3.1可锻铸铁，铁素体，130 HB900.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
K1.3.2可锻铸铁，珠光体，230 HB750.110 / 0.180 / 0.225 / 0.270 / 0.310 / 0.345 / 0.385 / 0.455
K2.1.1蠕墨铸铁 (GJV)900.155 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 / 0.650
K2.2.1奥氏体-铁素体球墨铸铁 (ADI)700.115 / 0.195 / 0.245 / 0.290 / 0.330 / 0.370 / 0.410 / 0.490
S1.1.1耐热合金，铁基，退火，200 HB400.060 / 0.105 / 0.130 / 0.155 / 0.175 / 0.200 / 0.220 / 0.260
S1.1.2耐热合金，铁基，时效处理，280 HB300.050 / 0.085 / 0.105 / 0.120 / 0.140 / 0.160 / 0.175 / 0.205
S1.1.3耐热合金，镍基或钴基，退火，250 HB350.060 / 0.105 / 0.130 / 0.155 / 0.175 / 0.200 / 0.220 / 0.260
S1.1.4耐热合金，镍基或钴基，时效处理，350 HB200.045 / 0.075 / 0.090 / 0.105 / 0.125 / 0.140 / 0.155 / 0.180
S1.1.5耐热合金，镍基或钴基，铸造，320 HB250.045 / 0.075 / 0.090 / 0.105 / 0.125 / 0.140 / 0.155 / 0.180
S2.1.1钛合金，纯钛，抗拉强度 400 N/mm²400.060 / 0.105 / 0.130 / 0.155 / 0.175 / 0.200 / 0.220 / 0.260
S2.1.2钛合金，α相和β相合金，时效处理，抗拉强度 1050 N/mm²300.050 / 0.085 / 0.105 / 0.120 / 0.140 / 0.160 / 0.175 / 0.205
H1.1.1淬硬钢，淬火并回火，< 55 HRC550.050 / 0.080 / 0.100 / 0.120 / 0.140 / 0.155 / 0.175 / 0.205
