5499系列7D钢件整体硬质合金内冷钻头

5499（完整型号：905499）是 RT 100 XF（Extra Feed / 高进给钢材专用） 系列的7×D、带内冷通道、整体硬质合金比例钻头，主打140° 锥面减薄顶角（Relieved Cone）、螺旋槽设计、XF 专用高韧性硬质合金基体，是针对结构钢、调质钢、快削钢、合金 / 非合金钢（≤1400 N/mm²） 等材料的通用型高进给加工解决方案，适配直径范围3.0–20.0 mm全规格。
2026年4月15日 由
cuttingtools

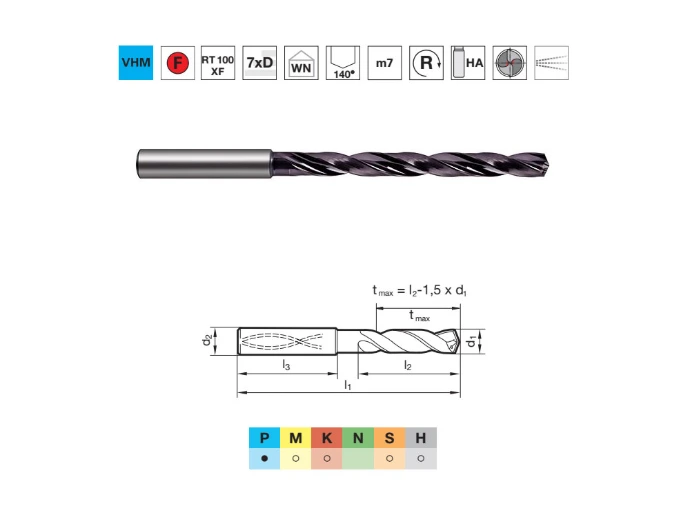

5499系列整体硬质合金钻头

7倍径内冷钢件高效加工

5499 是 RT 100 XF（Extra Feed / 高进给钢材专用） 系列的7×D、带内冷通道、整体硬质合金比例钻头，主打140° 锥面减薄顶角（Relieved Cone）、螺旋槽设计、XF 专用高韧性硬质合金基体，是针对结构钢、调质钢、快削钢、合金 / 非合金钢（≤1400 N/mm²） 等材料的通用型高进给加工解决方案，适配直径范围3.0–20.0 mm全规格。

参数项详情
系列RT 100 XF
型号5499
材质整体硬质合金
表面处理nano-FIREX 涂层
直径范围3.0–20.0 mm
直径公差m7（精密级）
钻深 / 刃长7×D
顶角140°
刃型2 刃
柄型DIN 6535 HA 强化直柄
标准DIN 6537L
冷却方式内冷
切削方向右旋
刃口特点负倒角强化 + 微处理刀尖
5499

技术优势

  1. XF 专用高韧性硬质合金基体针对钢材高进给加工优化配方，平衡高硬度与高韧性，减少刃口崩损与材料粘结，强化柄部提升刚性，振动小，孔壁质量稳定。
  2. 140° 锥面减薄 + 微凹主切削刃开放式点几何设计，自定心能力良好，多数工况可无啄钻连续加工，减少工序；微凹刃优化切削力分布，降负荷、延寿命、减切屑堵塞。
  3. nano-FIREX + 螺旋槽纳米级涂层适配高温高摩擦工况，耐热耐磨；优化容屑槽设计，切屑排出顺畅，减少堵塞与刀具磨损。
  4. 内冷 + 双棱带引导高压内冷直接冷却刀尖、降温度、冲切屑，适配钢材高发热特性；双棱带近切削刃设计，早期引导提升同轴度，孔壁圆度 / 直线度佳。

适用材料

  • P 组（高适配）：结构钢、调质钢、快削钢、合金 / 非合金钢（≤1400 N/mm²）、渗碳钢、轴承钢、工具钢
  • K 组（适配）：灰口铸铁、球墨铸铁（钢材与铸铁组合件加工）
  • M 组（适配）：部分低合金不锈钢（钢材与不锈钢组合件加工）

应用场景

  • 汽车制造：发动机缸体、变速箱壳体、底盘部件、转向节（钢材类）
  • 通用机械：液压 / 气动元件、精密仪器外壳、传动系统部件（钢材类）
  • 模具制造：模具钢部件（≤52 HRC）、模板、导柱导套（钢材类）
  • 工程机械：挖掘机 / 装载机 / 起重机结构件（钢材类）
  • 能源设备：发电 / 涡轮机部件、管道系统（钢材类）
  • 批量产线：7×D 中深孔、钢材连续高进给、少人工干预加工

规格参数

订货号 订货号 直径d1 (mm) 柄径d2 (mm) 总长l1 (mm) 刃长l2 (mm) 柄长l3 (mm)
905499003000 5499 3.000 3.000 6 70 30 36
905499003100 5499 3.100 3.100 6 70 30 36
905499003170 5499 3.170 3.170 6 70 30 36
905499003200 5499 3.200 3.200 6 70 30 36
905499003250 5499 3.250 3.250 6 70 30 36
905499003300 5499 3.300 3.300 6 70 30 36
905499003400 5499 3.400 3.400 6 75 35.5 36
905499003500 5499 3.500 3.500 6 75 35.5 36
905499003570 5499 3.570 3.570 6 75 35.5 36
905499003600 5499 3.600 3.600 6 75 35.5 36
905499003700 5499 3.700 3.700 6 75 35.5 36
905499003800 5499 3.800 3.800 6 75 37.5 36
905499003900 5499 3.900 3.900 6 75 37.5 36
905499003970 5499 3.970 3.970 6 75 37.5 36
905499004000 5499 4.000 4.000 6 75 37.5 36
905499004040 5499 4.040 4.040 6 75 37.5 36
905499004100 5499 4.100 4.100 6 75 37.5 36
905499004200 5499 4.200 4.200 6 75 37.5 36
905499004300 5499 4.300 4.300 6 85 45 36
905499004370 5499 4.370 4.370 6 85 45 36
905499004400 5499 4.400 4.400 6 85 45 36
905499004500 5499 4.500 4.500 6 85 45 36
905499004600 5499 4.600 4.600 6 85 45 36
905499004650 5499 4.650 4.650 6 85 45 36
905499004700 5499 4.700 4.700 6 85 45 36
905499004760 5499 4.760 4.760 6 90 50 36
905499004800 5499 4.800 4.800 6 90 50 36
905499004900 5499 4.900 4.900 6 90 50 36
905499005000 5499 5.000 5.000 6 90 50 36
905499005100 5499 5.100 5.100 6 90 50 36
905499005110 5499 5.110 5.110 6 90 50 36
905499005160 5499 5.160 5.160 6 90 50 36
905499005200 5499 5.200 5.200 6 90 50 36
905499005300 5499 5.300 5.300 6 90 50 36
905499005400 5499 5.400 5.400 6 97 57 36
905499005410 5499 5.410 5.410 6 97 57 36
905499005500 5499 5.500 5.500 6 97 57 36
905499005550 5499 5.550 5.550 6 97 57 36
905499005560 5499 5.560 5.560 6 97 57 36
905499005600 5499 5.600 5.600 6 97 57 36
905499005700 5499 5.700 5.700 6 97 57 36
905499005800 5499 5.800 5.800 6 97 57 36
905499005900 5499 5.900 5.900 6 97 57 36
905499005950 5499 5.950 5.950 6 97 57 36
905499006000 5499 6.000 6.000 6 97 57 36
905499006100 5499 6.100 6.100 8 106 66 36
905499006200 5499 6.200 6.200 8 106 66 36
905499006300 5499 6.300 6.300 8 106 66 36
905499006350 5499 6.350 6.350 8 106 66 36
905499006400 5499 6.400 6.400 8 106 66 36
905499006500 5499 6.500 6.500 8 106 66 36
905499006530 5499 6.530 6.530 8 106 66 36
905499006600 5499 6.600 6.600 8 106 66 36
905499006700 5499 6.700 6.700 8 106 66 36
905499006750 5499 6.750 6.750 8 106 66 36
905499006800 5499 6.800 6.800 8 106 66 36
905499006900 5499 6.900 6.900 8 116 76 36
905499007000 5499 7.000 7.000 8 116 76 36
905499007100 5499 7.100 7.100 8 116 76 36
905499007140 5499 7.140 7.140 8 116 76 36
905499007200 5499 7.200 7.200 8 116 76 36
905499007300 5499 7.300 7.300 8 116 76 36
905499007400 5499 7.400 7.400 8 116 76 36
905499007500 5499 7.500 7.500 8 116 76 36
905499007540 5499 7.540 7.540 8 116 76 36
905499007600 5499 7.600 7.600 8 116 76 36
905499007700 5499 7.700 7.700 8 116 76 36
905499007800 5499 7.800 7.800 8 116 76 36
905499007900 5499 7.900 7.900 8 116 76 36
905499007940 5499 7.940 7.940 8 116 76 36
905499008000 5499 8.000 8.000 8 116 76 36
905499008100 5499 8.100 8.100 10 131 87 40
905499008200 5499 8.200 8.200 10 131 87 40
905499008300 5499 8.300 8.300 10 131 87 40
905499008330 5499 8.330 8.330 10 131 87 40
905499008400 5499 8.400 8.400 10 131 87 40
905499008500 5499 8.500 8.500 10 131 87 40
905499008600 5499 8.600 8.600 10 131 87 40
905499008700 5499 8.700 8.700 10 131 87 40
905499008730 5499 8.730 8.730 10 131 87 40
905499008800 5499 8.800 8.800 10 131 87 40
905499008900 5499 8.900 8.900 10 131 87 40
905499009000 5499 9.000 9.000 10 131 87 40
905499009100 5499 9.100 9.100 10 139 95 40
905499009130 5499 9.130 9.130 10 139 95 40
905499009200 5499 9.200 9.200 10 139 95 40
905499009250 5499 9.250 9.250 10 139 95 40
905499009300 5499 9.300 9.300 10 139 95 40
905499009340 5499 9.340 9.340 10 139 95 40
905499009400 5499 9.400 9.400 10 139 95 40
905499009500 5499 9.500 9.500 10 139 95 40
905499009520 5499 9.520 9.520 10 139 95 40
905499009600 5499 9.600 9.600 10 139 95 40
905499009700 5499 9.700 9.700 10 139 95 40
905499009800 5499 9.800 9.800 10 139 95 40
905499009900 5499 9.900 9.900 10 139 95 40
905499009920 5499 9.920 9.920 10 139 95 40
905499010000 5499 10.000 10.000 10 139 95 40
905499010100 5499 10.100 10.100 12 155 106 45
905499010200 5499 10.200 10.200 12 155 106 45
905499010300 5499 10.300 10.300 12 155 106 45
905499010320 5499 10.320 10.320 12 155 106 45
905499010400 5499 10.400 10.400 12 155 106 45
905499010500 5499 10.500 10.500 12 155 106 45
905499010600 5499 10.600 10.600 12 155 106 45
905499010700 5499 10.700 10.700 12 155 106 45
905499010720 5499 10.720 10.720 12 155 106 45
905499010800 5499 10.800 10.800 12 155 106 45
905499010900 5499 10.900 10.900 12 155 106 45
905499011000 5499 11.000 11.000 12 155 106 45
905499011100 5499 11.100 11.100 12 163 114 45
905499011110 5499 11.110 11.110 12 163 114 45
905499011200 5499 11.200 11.200 12 163 114 45
905499011300 5499 11.300 11.300 12 163 114 45
905499011400 5499 11.400 11.400 12 163 114 45
905499011500 5499 11.500 11.500 12 163 114 45
905499011510 5499 11.510 11.510 12 163 114 45
905499011600 5499 11.600 11.600 12 163 114 45
905499011700 5499 11.700 11.700 12 163 114 45
905499011800 5499 11.800 11.800 12 163 114 45
905499011900 5499 11.900 11.900 12 163 114 45
905499011910 5499 11.910 11.910 12 163 114 45
905499012000 5499 12.000 12.000 12 163 114 45
905499012100 5499 12.100 12.100 14 182 133 45
905499012200 5499 12.200 12.200 14 182 133 45
905499012300 5499 12.300 12.300 14 182 133 45
905499012500 5499 12.500 12.500 14 182 133 45
905499012700 5499 12.700 12.700 14 182 133 45
905499013000 5499 13.000 13.000 14 182 133 45
905499013100 5499 13.100 13.100 14 182 133 45
905499013490 5499 13.490 13.490 14 182 133 45
905499013500 5499 13.500 13.500 14 182 133 45
905499013890 5499 13.890 13.890 14 182 133 45
905499014000 5499 14.000 14.000 14 182 133 45
905499014100 5499 14.100 14.100 16 204 152 48
905499014200 5499 14.200 14.200 16 204 152 48
905499014290 5499 14.290 14.290 16 204 152 48
905499014500 5499 14.500 14.500 16 204 152 48
905499015000 5499 15.000 15.000 16 204 152 48
905499015100 5499 15.100 15.100 16 204 152 48
905499015480 5499 15.480 15.480 16 204 152 48
905499015500 5499 15.500 15.500 16 204 152 48
905499015870 5499 15.870 15.870 16 204 152 48
905499016000 5499 16.000 16.000 16 204 152 48
905499016500 5499 16.500 16.500 18 223 171 48
905499016900 5499 16.900 16.900 18 223 171 48
905499017000 5499 17.000 17.000 18 223 171 48
905499017500 5499 17.500 17.500 18 223 171 48
905499018000 5499 18.000 18.000 18 223 171 48
905499018500 5499 18.500 18.500 20 244 190 50
905499018900 5499 18.900 18.900 20 244 190 50
905499019000 5499 19.000 19.000 20 244 190 50
905499019050 5499 19.050 19.050 20 244 190 50
905499019500 5499 19.500 19.500 20 244 190 50
905499020000 5499 20.000 20.000 20 244 190 50

切削参数: 在不同公称直径（Ø 3 6 8 10 12 14 16 20mm）下，对应的每转进给量 f（单位 mm/rev）。

加工组材料描述Vc (m/min)进给量 f (mm/rev) 对应钻头直径 (mm)
P1.1.1非合金钢，退火，0.15% C，抗拉强度 420 N/mm²，125 HB1600.190 / 0.325 / 0.405 / 0.480 / 0.550 / 0.620 / 0.685 / 0.815
P1.1.2非合金钢，热处理，0.15% C，抗拉强度 420 N/mm²，125 HB1450.175 / 0.295 / 0.365 / 0.430 / 0.495 / 0.560 / 0.615 / 0.730
P1.1.3非合金钢，退火，0.45% C，抗拉强度 640 N/mm²，190 HB1450.175 / 0.295 / 0.365 / 0.430 / 0.495 / 0.560 / 0.615 / 0.730
P1.1.4非合金钢，热处理，0.45% C，抗拉强度 640 N/mm²，190 HB1350.165 / 0.275 / 0.345 / 0.410 / 0.470 / 0.525 / 0.585 / 0.690
P1.1.5非合金钢，热处理，0.45% C，抗拉强度 850 N/mm²，250 HB1350.165 / 0.275 / 0.345 / 0.410 / 0.470 / 0.525 / 0.585 / 0.690
P1.1.6非合金钢，退火，0.75% C，抗拉强度 915 N/mm²，270 HB1300.155 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 / 0.650
P1.1.7非合金钢，热处理，0.75% C，抗拉强度 1020 N/mm²，300 HB1200.145 / 0.245 / 0.305 / 0.360 / 0.415 / 0.465 / 0.515 / 0.610
P2.1.1低合金钢，退火，抗拉强度 610 N/mm²，180 HB1100.155 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 / 0.650
P2.1.2低合金钢，热处理，抗拉强度 930 N/mm²，275 HB1100.155 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 / 0.650
P2.1.3低合金钢，热处理，抗拉强度 1020 N/mm²，300 HB950.130 / 0.220 / 0.275 / 0.325 / 0.375 / 0.420 / 0.465 / 0.555
P2.1.4低合金钢，热处理，抗拉强度 1190 N/mm²，350 HB850.115 / 0.195 / 0.245 / 0.290 / 0.330 / 0.370 / 0.410 / 0.490
P3.1.1高合金钢和工具钢，退火，抗拉强度 680 N/mm²，200 HB800.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
P3.1.2高合金钢和工具钢，淬火并回火，抗拉强度 1100 N/mm²，325 HB700.105 / 0.175 / 0.220 / 0.260 / 0.300 / 0.335 / 0.375 / 0.440
M1.1.1不锈钢，铁素体/马氏体，含易切削添加剂700.075 / 0.130 / 0.160 / 0.190 / 0.220 / 0.250 / 0.275 / 0.325
M1.1.2不锈钢，铁素体/马氏体，退火，抗拉强度 680 N/mm²，200 HB650.070 / 0.115 / 0.145 / 0.175 / 0.200 / 0.225 / 0.245 / 0.295
M1.1.3不锈钢，铁素体/马氏体，热处理，抗拉强度 810 N/mm²，240 HB600.065 / 0.110 / 0.140 / 0.165 / 0.185 / 0.210 / 0.235 / 0.275
K1.1.1灰口铸铁，珠光体/铁素体，180 HB1100.155 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 / 0.650
K1.1.2灰口铸铁，珠光体/马氏体，260 HB950.130 / 0.220 / 0.275 / 0.325 / 0.375 / 0.420 / 0.465 / 0.555
K1.2.1球墨铸铁，铁素体，160 HB950.130 / 0.220 / 0.275 / 0.325 / 0.375 / 0.420 / 0.465 / 0.555
K1.2.2球墨铸铁，珠光体，250 HB900.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
K1.3.1可锻铸铁，铁素体，130 HB900.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
K1.3.2可锻铸铁，珠光体，230 HB750.110 / 0.180 / 0.225 / 0.270 / 0.310 / 0.345 / 0.385 / 0.455
K2.1.1蠕墨铸铁 (GJV)900.155 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 / 0.650
K2.2.1奥氏体-铁素体球墨铸铁 (ADI)700.115 / 0.195 / 0.245 / 0.290 / 0.330 / 0.370 / 0.410 / 0.490
S1.1.1耐热合金，铁基，退火，200 HB400.050 / 0.080 / 0.100 / 0.120 / 0.140 / 0.155 / 0.175 / 0.205
S1.1.2耐热合金，铁基，时效处理，280 HB300.040 / 0.065 / 0.080 / 0.095 / 0.110 / 0.125 / 0.140 / 0.165
S1.1.3耐热合金，镍基或钴基，退火，250 HB350.050 / 0.080 / 0.100 / 0.120 / 0.140 / 0.155 / 0.175 / 0.205
S1.1.4耐热合金，镍基或钴基，时效处理，350 HB200.035 / 0.055 / 0.070 / 0.085 / 0.095 / 0.110 / 0.120 / 0.145
S1.1.5耐热合金，镍基或钴基，铸造，320 HB250.035 / 0.055 / 0.070 / 0.085 / 0.095 / 0.110 / 0.120 / 0.145
S2.1.1钛合金，纯钛，抗拉强度 400 N/mm²400.050 / 0.080 / 0.100 / 0.120 / 0.140 / 0.155 / 0.175 / 0.205
S2.1.2钛合金，α相和β相合金，时效处理，抗拉强度 1050 N/mm²300.040 / 0.065 / 0.080 / 0.095 / 0.110 / 0.125 / 0.140 / 0.165
H1.1.1淬硬钢，淬火并回火，< 55 HRC550.040 / 0.065 / 0.080 / 0.095 / 0.110 / 0.125 / 0.135 / 0.165
