5525系列12D整体硬质合金内冷深孔钻头

5525是 RT 100 U（Universal / 通用级） 系列的12×D、带内冷通道、整体硬质合金比例钻头，主打135° 自定心点研磨（Self-Centering）、UF 通用硬质合金基体，是针对钢材、铸铁、钛镍合金、硬化材料等多材质深孔加工的高通用性解决方案，适配直径范围3.0–20.0 mm全规格。
2026年4月15日 由
cuttingtools

5525系列整体硬质合金比率钻头

12D内冷高效加工

5525是 RT 100 U（Universal / 通用级） 系列的12×D、直槽、带内冷通道、整体硬质合金比例钻头，主打135° 自定心点研磨（Self-Centering）、UF 通用硬质合金基体，是针对钢材、铸铁、钛镍合金、硬化材料等多材质深孔加工的高通用性解决方案，适配直径范围3.0–20.0 mm全规格。

参数项详情
系列RT 100 U
材质整体硬质合金
表面处理nanoFIREX 涂层
直径范围3.0–20.0 mm
直径公差h7（精密级）
钻深 / 刃长12×D
顶角135°
刃型2 刃
柄型DIN 6535 HA 直柄
标准DIN 6537L
冷却方式带内冷通道
切削方向右旋
刃口特点优化切削刃形状

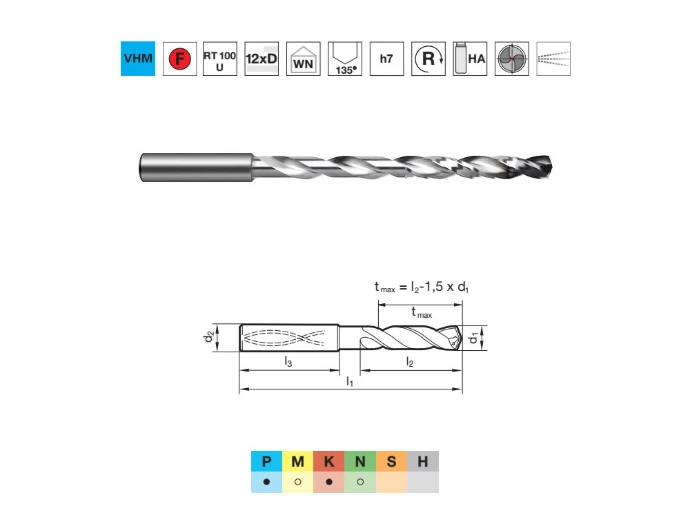

5525

技术优势

  1. 12×D 深孔专用直槽设计直槽结构强化刚性，深孔加工中弯曲变形小，孔位精度高；优化容屑空间，切屑排出顺畅，减少深孔堵塞风险，适配 12 倍径深孔连续加工。
  2. 135° 自定心点研磨 + UF 通用基体135° 自定心点无需预钻，降低钻削初始阻力，减少偏摆；UF 通用硬质合金针对钢材、铸铁、钛镍合金优化配方，平衡高硬度与抗冲击性，减少刃口崩损与材料粘结，适配多材质组合加工。
  3.  涂层 + 双棱带引导涂层摩擦系数低，有效防止高温粘结，同时减少磨粒磨损；双棱带近切削刃设计，早期引导提升同轴度，深孔加工孔壁质量稳定，表面粗糙度佳。
  4. 内冷直达切削区双螺旋内冷通道直接冷却刀尖、降温度、冲切屑，适配深孔加工热量集中、切屑难排出的特性，减少刀具磨损，延长使用寿命，提升加工效率。

适用材料

  • P 组（高适配）：结构钢、调质钢、渗碳钢、易切削钢等各类钢材
  • K 组（高适配）：灰口铸铁、可锻铸铁、球墨铸铁等短切屑铸铁
  • H 组（适配）：硬化材料（HRC 45-65）、工具钢、模具钢
  • S 组（适配）：不锈钢、耐热钢
  • Ti/Ni 组（适配）：钛合金、镍基合金等高温合金

应用场景

  • 汽车制造：发动机缸体深孔、变速箱壳体精密孔、底盘结构件深孔
  • 航空航天：钛合金部件深孔、镍基合金发动机零件加工
  • 模具制造：模具钢深孔冷却通道、注塑模具精密定位孔
  • 通用机械：液压阀体深孔、泵体高压孔、齿轮箱轴承孔
  • 能源装备：汽轮机叶片深孔、发电机壳体加工

规格参数

订货号 直径d1 (mm) 柄径d2 (mm) 总长l1 (mm) 刃长l2 (mm) 柄长l3 (mm)
5525 3.000 3 6 90 50 36
5525 3.100 3.1 6 90 50 36
5525 3.170 3.17 6 90 50 36
5525 3.200 3.2 6 90 50 36
5525 3.250 3.25 6 90 50 36
5525 3.300 3.3 6 90 50 36
5525 3.400 3.4 6 90 50 36
5525 3.500 3.5 6 90 50 36
5525 3.570 3.57 6 90 50 36
5525 3.600 3.6 6 90 50 36
5525 3.700 3.7 6 90 50 36
5525 3.800 3.8 6 102 64 36
5525 3.900 3.9 6 102 64 36
5525 3.970 3.97 6 102 64 36
5525 4.000 4 6 102 64 36
5525 4.100 4.1 6 102 64 36
5525 4.200 4.2 6 102 64 36
5525 4.300 4.3 6 102 64 36
5525 4.370 4.37 6 102 64 36
5525 4.400 4.4 6 102 64 36
5525 4.500 4.5 6 102 64 36
5525 4.600 4.6 6 102 64 36
5525 4.650 4.65 6 102 64 36
5525 4.700 4.7 6 102 64 36
5525 4.760 4.76 6 116 78 36
5525 4.800 4.8 6 116 78 36
5525 4.900 4.9 6 116 78 36
5525 5.000 5 6 116 78 36
5525 5.100 5.1 6 116 78 36
5525 5.160 5.16 6 116 78 36
5525 5.200 5.2 6 116 78 36
5525 5.300 5.3 6 116 78 36
5525 5.400 5.4 6 116 78 36
5525 5.500 5.5 6 116 78 36
5525 5.560 5.56 6 116 78 36
5525 5.600 5.6 6 116 78 36
5525 5.700 5.7 6 116 78 36
5525 5.800 5.8 6 116 78 36
5525 5.900 5.9 6 116 78 36
5525 5.950 5.95 6 116 78 36
5525 6.000 6 6 116 78 36
5525 6.100 6.1 8 146 108 36
5525 6.200 6.2 8 146 108 36
5525 6.300 6.3 8 146 108 36
5525 6.350 6.35 8 146 108 36
5525 6.400 6.4 8 146 108 36
5525 6.500 6.5 8 146 108 36
5525 6.600 6.6 8 146 108 36
5525 6.700 6.7 8 146 108 36
5525 6.750 6.75 8 146 108 36
5525 6.800 6.8 8 146 108 36
5525 6.900 6.9 8 146 108 36
5525 7.000 7 8 146 108 36
5525 7.100 7.1 8 146 108 36
5525 7.140 7.14 8 146 108 36
5525 7.200 7.2 8 146 108 36
5525 7.300 7.3 8 146 108 36
5525 7.400 7.4 8 146 108 36
5525 7.500 7.5 8 146 108 36
5525 7.540 7.54 8 146 108 36
5525 7.600 7.6 8 146 108 36
5525 7.700 7.7 8 146 108 36
5525 7.800 7.8 8 146 108 36
5525 7.900 7.9 8 146 108 36
5525 7.940 7.94 8 146 108 36
5525 8.000 8 8 146 108 36
5525 8.100 8.1 10 162 120 40
5525 8.200 8.2 10 162 120 40
5525 8.300 8.3 10 162 120 40
5525 8.330 8.33 10 162 120 40
5525 8.400 8.4 10 162 120 40
5525 8.500 8.5 10 162 120 40
5525 8.600 8.6 10 162 120 40
5525 8.700 8.7 10 162 120 40
5525 8.730 8.73 10 162 120 40
5525 8.800 8.8 10 162 120 40
5525 8.900 8.9 10 162 120 40
5525 9.000 9 10 162 120 40
5525 9.100 9.1 10 162 120 40
5525 9.130 9.13 10 162 120 40
5525 9.200 9.2 10 162 120 40
5525 9.250 9.25 10 162 120 40
5525 9.300 9.3 10 162 120 40
5525 9.400 9.4 10 162 120 40
5525 9.500 9.5 10 162 120 40
5525 9.520 9.52 10 162 120 40
5525 9.600 9.6 10 162 120 40
5525 9.700 9.7 10 162 120 40
5525 9.800 9.8 10 162 120 40
5525 9.900 9.9 10 162 120 40
5525 9.920 9.92 10 162 120 40
5525 10.000 10 10 162 120 40
5525 10.100 10.1 12 204 156 45
5525 10.200 10.2 12 204 156 45
5525 10.300 10.3 12 204 156 45
5525 10.320 10.32 12 204 156 45
5525 10.500 10.5 12 204 156 45
5525 10.600 10.6 12 204 156 45
5525 10.700 10.7 12 204 156 45
5525 10.720 10.72 12 204 156 45
5525 10.800 10.8 12 204 156 45
5525 10.900 10.9 12 204 156 45
5525 11.000 11 12 204 156 45
5525 11.110 11.11 12 204 156 45
5525 11.500 11.5 12 204 156 45
5525 11.510 11.51 12 204 156 45
5525 11.910 11.91 12 204 156 45
5525 12.000 12 12 204 156 45
5525 12.300 12.3 14 230 182 45
5525 12.500 12.5 14 230 182 45
5525 12.700 12.7 14 230 182 45
5525 13.000 13 14 230 182 45
5525 13.490 13.49 14 230 182 45
5525 13.500 13.5 14 230 182 45
5525 13.890 13.89 14 230 182 45
5525 14.000 14 14 230 182 45
5525 14.500 14.5 16 260 208 48
5525 15.000 15 16 260 208 48
5525 15.480 15.48 16 260 208 48
5525 15.500 15.5 16 260 208 48
5525 16.000 16 16 260 208 48
5525 16.500 16.5 18 285 234 48
5525 17.000 17 18 285 234 48
5525 17.500 17.5 18 285 234 48
5525 18.000 18 18 285 234 48
5525 18.500 18.5 20 310 258 50
5525 19.000 19 20 310 258 50
5525 19.050 19.05 20 310 258 50
5525 19.500 19.5 20 310 258 50
5525 20.000 20 20 310 258 50

切削参数: 在不同公称直径（Ø 3 6 8 10 12 14 16 20mm）下，对应的每转进给量 f（单位 mm/rev）。

加工组材料描述Vc (m/min)进给量 f (mm/rev) 对应钻头直径 (mm)
P1.1.1非合金钢，退火，0.15% C，抗拉强度 420 N/mm²，125 HB1100.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
P1.1.2非合金钢，热处理，0.15% C，抗拉强度 420 N/mm²，125 HB1000.110 / 0.185 / 0.235 / 0.275 / 0.315 / 0.355 / 0.395 / 0.470
P1.1.3非合金钢，退火，0.45% C，抗拉强度 640 N/mm²，190 HB1000.110 / 0.185 / 0.235 / 0.275 / 0.315 / 0.355 / 0.395 / 0.470
P1.1.4非合金钢，热处理，0.45% C，抗拉强度 640 N/mm²，190 HB950.105 / 0.175 / 0.220 / 0.260 / 0.300 / 0.335 / 0.375 / 0.440
P1.1.5非合金钢，热处理，0.45% C，抗拉强度 850 N/mm²，250 HB950.105 / 0.175 / 0.220 / 0.260 / 0.300 / 0.335 / 0.375 / 0.440
P1.1.6非合金钢，退火，0.75% C，抗拉强度 915 N/mm²，270 HB900.100 / 0.165 / 0.205 / 0.245 / 0.280 / 0.315 / 0.350 / 0.415
P1.1.7非合金钢，热处理，0.75% C，抗拉强度 1020 N/mm²，300 HB850.090 / 0.155 / 0.195 / 0.230 / 0.265 / 0.295 / 0.330 / 0.390
P2.1.1低合金钢，退火，抗拉强度 610 N/mm²，180 HB1100.095 / 0.165 / 0.205 / 0.240 / 0.275 / 0.310 / 0.345 / 0.405
P2.1.2低合金钢，热处理，抗拉强度 930 N/mm²，275 HB1100.095 / 0.165 / 0.205 / 0.240 / 0.275 / 0.310 / 0.345 / 0.405
P2.1.3低合金钢，热处理，抗拉强度 1020 N/mm²，300 HB950.080 / 0.140 / 0.170 / 0.205 / 0.235 / 0.265 / 0.290 / 0.345
P2.1.4低合金钢，热处理，抗拉强度 1190 N/mm²，350 HB850.070 / 0.120 / 0.150 / 0.180 / 0.205 / 0.230 / 0.255 / 0.305
P3.1.1高合金钢和工具钢，退火，抗拉强度 680 N/mm²，200 HB800.075 / 0.130 / 0.160 / 0.190 / 0.220 / 0.250 / 0.275 / 0.325
P3.1.2高合金钢和工具钢，淬火并回火，抗拉强度 1100 N/mm²，325 HB700.065 / 0.110 / 0.140 / 0.165 / 0.185 / 0.210 / 0.235 / 0.275
M1.1.1不锈钢，铁素体/马氏体，含易切削添加剂600.060 / 0.105 / 0.130 / 0.155 / 0.175 / 0.200 / 0.220 / 0.260
M1.1.2不锈钢，铁素体/马氏体，退火，抗拉强度 680 N/mm²，200 HB550.055 / 0.095 / 0.115 / 0.140 / 0.160 / 0.180 / 0.195 / 0.235
M1.1.3不锈钢，铁素体/马氏体，热处理，抗拉强度 810 N/mm²，240 HB500.050 / 0.090 / 0.110 / 0.130 / 0.150 / 0.170 / 0.185 / 0.220
M2.1.1不锈钢，奥氏体，淬火，180 HB550.040 / 0.065 / 0.080 / 0.095 / 0.110 / 0.125 / 0.135 / 0.165
M2.2.1双相不锈钢，高强度不锈钢450.035 / 0.055 / 0.070 / 0.080 / 0.095 / 0.105 / 0.115 / 0.140
K1.1.1灰口铸铁，珠光体/铁素体，180 HB1100.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
K1.1.2灰口铸铁，珠光体/马氏体，260 HB950.105 / 0.175 / 0.220 / 0.260 / 0.300 / 0.335 / 0.375 / 0.440
K1.2.1球墨铸铁，铁素体，160 HB950.105 / 0.175 / 0.220 / 0.260 / 0.300 / 0.335 / 0.375 / 0.440
K1.2.2球墨铸铁，珠光体，250 HB900.100 / 0.165 / 0.205 / 0.245 / 0.280 / 0.315 / 0.350 / 0.415
K1.3.1可锻铸铁，铁素体，130 HB900.100 / 0.165 / 0.205 / 0.245 / 0.280 / 0.315 / 0.350 / 0.415
K1.3.2可锻铸铁，珠光体，230 HB750.085 / 0.145 / 0.180 / 0.215 / 0.245 / 0.280 / 0.305 / 0.365
K2.1.1蠕墨铸铁 (GJV)900.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
K2.2.1奥氏体-铁素体球墨铸铁 (ADI)700.090 / 0.155 / 0.195 / 0.230 / 0.265 / 0.295 / 0.330 / 0.390
N1.1.1变形铝合金，非热处理强化，60 HB1850.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
N1.1.2变形铝合金，热处理强化，100 HB1850.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
N2.1.1铸造铝合金，非热处理强化，≤12% Si，75 HB1700.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
N2.1.2铸造铝合金，热处理强化，≤12% Si，90 HB1700.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
N2.1.3铸造铝合金，非热处理强化，>12% Si，130 HB1450.105 / 0.175 / 0.220 / 0.260 / 0.300 / 0.335 / 0.375 / 0.440
N3.1.1铜和铜合金：易切削合金，Pb > 1%1300.095 / 0.165 / 0.205 / 0.240 / 0.275 / 0.310 / 0.345 / 0.405
N3.1.2铜和铜合金：CuZn，CuSnZn1100.080 / 0.140 / 0.170 / 0.205 / 0.235 / 0.265 / 0.290 / 0.345
N3.1.3铜和铜合金：CuSn，无铅铜，电解铜1050.075 / 0.130 / 0.160 / 0.190 / 0.220 / 0.250 / 0.275 / 0.325
