6070系列10D铸铁铝合金整体硬质合金直槽钻头

6070 是RT 150 GG（Straight Flute / 直槽铸铁专用） 系列的10×D、带内冷通道、整体硬质合金比例钻头，主打130° 多点研磨顶角（Facet Point Grind）、直槽设计、GG 专用硬质合金、光亮表面处理，是针对灰铸铁、球墨铸铁、可锻铸铁等短切屑铸铁材料的解决方案。
2026年4月15日 由
cuttingtools

6070系列整体硬质合金直槽钻头

10倍径内冷高效加工

6070 是RT 150 GG（Straight Flute / 直槽铸铁专用） 系列的10×D、带内冷通道、整体硬质合金比例钻头，主打130° 多点研磨顶角（Facet Point Grind）、直槽设计、GG 专用硬质合金、光亮表面处理，是针对灰铸铁、球墨铸铁、可锻铸铁等短切屑铸铁材料的解决方案。

参数项详情
系列RT 150 GG
材质整体硬质合金
表面处理光亮表面（blank）
直径范围3.0–20.0 mm
直径公差m7（精密级）
钻深 / 刃长10×D
顶角130°
刃型2 刃、直槽
柄型DIN 6535 HA 直柄
标准公司标准
冷却方式带内冷通道
切削方向右旋
适用转速适配短切屑材料的高转速加工
6070

核心技术优势

  1. GG 专用直槽设计独特直槽结构 + 光亮表面处理，切屑排出顺畅，适配短切屑材料加工特性，有效减少切屑堵塞风险。直槽设计使刀具在加工过程中刚性表现良好，振动小，孔壁质量稳定。
  2. 120° 锥面减薄顶角专利锥面减薄设计，自定心能力良好，定位精准，多数工况可无啄钻连续加工，减少工序，提升加工效率。平面减薄（≥Ø3.0mm）进一步优化切削力分布，降低加工负荷。
  3. 内冷直达切削区 + 高效排屑高压内冷（≥15 bar）直接冷却刀尖，降低切削温度、冲刷切屑，适配短切屑材料加工的高发热特性，提升加工稳定性与表面质量。双棱带设计提高孔壁精度（圆度 / 直线度佳），减少摩擦与磨损。
  4. GG 专用硬质合金基体针对短切屑材料加工优化的合金配方，实现硬度与韧性的平衡，减少加工中的刃口崩损风险，适配铸铝、铸铁、短切屑黄铜的切削工况。

典型应用场景

  • 汽车制造：发动机缸体（铸铁）、变速箱壳体（铸铁）、刹车盘（灰铸铁）
  • 工程机械：液压泵体、阀体（铸铁材质）
  • 通用机械：法兰盘、轴承座（铸铁材质）
  • 管道工程：铸铁管道连接件
  • 批量生产线：10×D 深孔、铸铁材料连续加工、少人工干预

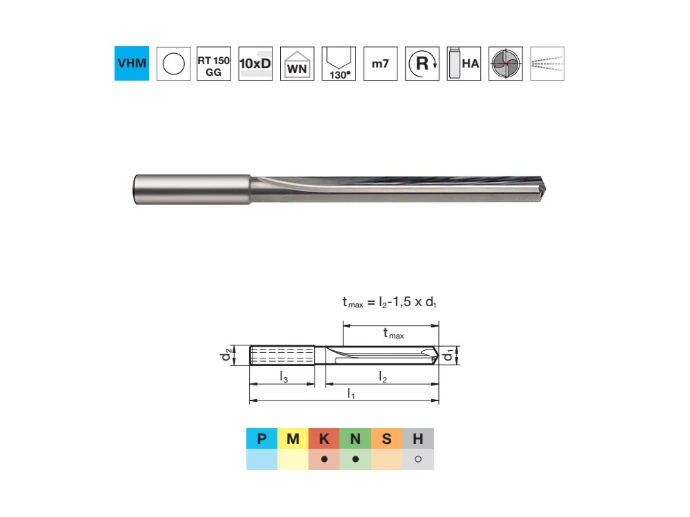

规格参数

订货号 直径d1 (mm) 柄径d2 (mm) 总长l1 (mm) 刃长l2 (mm) 柄长l3 (mm)
6070 3.000 3 6 91 42 36
6070 3.100 3.1 6 91 42 36
6070 3.200 3.2 6 91 42 36
6070 3.300 3.3 6 91 42 36
6070 3.400 3.4 6 91 48 36
6070 3.500 3.5 6 91 48 36
6070 3.600 3.6 6 91 48 36
6070 3.700 3.7 6 91 48 36
6070 3.800 3.8 6 121 77 36
6070 3.900 3.9 6 121 77 36
6070 4.000 4 6 121 77 36
6070 4.100 4.1 6 121 77 36
6070 4.200 4.2 6 121 77 36
6070 4.300 4.3 6 121 77 36
6070 4.400 4.4 6 121 77 36
6070 4.500 4.5 6 121 77 36
6070 4.600 4.6 6 121 77 36
6070 4.700 4.7 6 121 77 36
6070 4.800 4.8 6 121 82 36
6070 4.900 4.9 6 121 82 36
6070 5.000 5 6 121 82 36
6070 5.160 5.16 6 121 82 36
6070 5.500 5.5 6 121 82 36
6070 5.560 5.56 6 121 82 36
6070 5.950 5.95 6 121 82 36
6070 6.000 6 6 121 82 36
6070 6.350 6.35 8 146 106 36
6070 6.500 6.5 8 146 106 36
6070 6.750 6.75 8 146 106 36
6070 6.800 6.8 8 146 106 36
6070 7.000 7 8 146 106 36
6070 7.140 7.14 8 146 106 36
6070 7.500 7.5 8 146 106 36
6070 7.540 7.54 8 146 106 36
6070 7.800 7.8 8 146 106 36
6070 7.940 7.94 8 146 106 36
6070 8.000 8 8 146 106 36
6070 8.330 8.33 10 175 130 40
6070 8.500 8.5 10 175 130 40
6070 8.730 8.73 10 175 130 40
6070 9.000 9 10 175 130 40
6070 9.130 9.13 10 175 130 40
6070 9.500 9.5 10 175 130 40
6070 9.520 9.52 10 175 130 40
6070 9.920 9.92 10 175 130 40
6070 10.000 10 10 175 130 40
6070 10.200 10.2 12 209 159 45
6070 10.320 10.32 12 209 159 45
6070 10.500 10.5 12 209 159 45
6070 10.720 10.72 12 209 159 45
6070 11.000 11 12 209 159 45
6070 11.110 11.11 12 209 159 45
6070 11.500 11.5 12 209 159 45
6070 11.510 11.51 12 209 159 45
6070 11.910 11.91 12 209 159 45
6070 12.000 12 12 209 159 45
6070 12.300 12.3 14 233 183 45
6070 12.500 12.5 14 233 183 45
6070 12.700 12.7 14 233 183 45
6070 13.000 13 14 233 183 45
6070 13.500 13.5 14 233 183 45
6070 14.000 14 14 233 183 45
6070 14.500 14.5 16 260 207 48
6070 15.000 15 16 260 207 48
6070 15.500 15.5 16 260 207 48
6070 16.000 16 16 260 207 48
6070 16.500 16.5 18 284 231 48
6070 17.000 17 18 284 231 48
6070 17.500 17.5 18 284 231 48
6070 18.000 18 18 284 231 48
6070 18.500 18.5 20 308 255 50
6070 19.000 19 20 308 255 50
6070 19.500 19.5 20 308 255 50
6070 20.000 20 20 308 255 50

切削参数: 在不同公称直径（Ø 3 6 8 10 12 14 16 20mm）下，对应的每转进给量 f（单位 mm/rev）。

加工组材料描述Vc (m/min)进给量 f (mm/rev) 对应钻头直径 (mm)
K1.1.1灰口铸铁，珠光体/铁素体，180 HB1050.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
K1.1.2灰口铸铁，珠光体/马氏体，260 HB900.105 / 0.175 / 0.220 / 0.260 / 0.300 / 0.335 / 0.375 / 0.440
K1.2.1球墨铸铁，铁素体，160 HB900.105 / 0.175 / 0.220 / 0.260 / 0.300 / 0.335 / 0.375 / 0.440
K1.2.2球墨铸铁，珠光体，250 HB850.100 / 0.165 / 0.205 / 0.245 / 0.280 / 0.315 / 0.350 / 0.415
K1.3.1可锻铸铁，铁素体，130 HB850.100 / 0.165 / 0.205 / 0.245 / 0.280 / 0.315 / 0.350 / 0.415
K1.3.2可锻铸铁，珠光体，230 HB750.085 / 0.145 / 0.180 / 0.215 / 0.245 / 0.280 / 0.305 / 0.365
N1.1.1变形铝合金，非热处理强化，60 HB2000.155 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 / 0.650
N1.1.2变形铝合金，热处理强化，100 HB2000.155 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 / 0.650
N2.1.1铸造铝合金，非热处理强化，≤12% Si，75 HB1800.155 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 / 0.650
N2.1.2铸造铝合金，热处理强化，≤12% Si，90 HB1800.155 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 / 0.650
N2.1.3铸造铝合金，非热处理强化，>12% Si，130 HB1550.130 / 0.220 / 0.275 / 0.325 / 0.375 / 0.420 / 0.465 / 0.555
H2.1.1冷硬铸铁，400 HB350.040 / 0.065 / 0.080 / 0.095 / 0.110 / 0.125 / 0.135 / 0.165
H2.1.2冷硬铸铁，淬火并回火，< 55 HRC250.025 / 0.045 / 0.055 / 0.065 / 0.075 / 0.085 / 0.095 / 0.115
770系列10D铸铁铝合金整体硬质合金直槽钻头
770 是 RT 150 GG 系列的10×D、直槽、带内冷通道、整体硬质合金比例钻头，主打120° 锥面减薄顶角（Relieved Cone）、直槽设计、全抛光无涂层，是针对铝合金、铝硅合金、铜合金、短切屑黄铜等非铁金属的通用型高效加工解决方案，适配直径范围3.0–20.0 mm全规格。
