6499系列整体硬质合金钻头

12倍径内冷钢件高效加工

6499是 RT 100 XF（XF 高性能 / 钢材专用级）系列的12×D、螺旋槽、带内冷通道、整体硬质合金比例钻头，主打135° 优化切削点、螺旋槽高排屑、XF 高性能硬质合金基体，是针对各类钢材（含调质钢、渗碳钢、硬化钢） 12 倍径深孔加工的高产能专用解决方案，适配直径范围3.0–20.0 mm全规格。

参数项	详情
系列	RT 100 XF
型号	5499
材质	整体硬质合金
表面处理	nano-FIREX 涂层
直径范围	3.0–20.0 mm
直径公差	h7（精密级）
钻深 / 刃长	12×D
顶角	135°
刃型	2 刃
柄型	DIN 6535 HA 强化直柄
标准	厂家标准
冷却方式	内冷
切削方向	右旋
刃口特点	负倒角强化 + 微处理刀尖

技术优势

XF 高性能合金基体，钢材加工专用钨钴复合结构独特，平衡高硬度与抗冲击韧性，减少钢材加工中刃口崩损与材料粘结，适配调质钢、渗碳钢、硬化钢等多类钢材，大幅降低断刀风险。
优化切削刃 + 早期双棱带引导 135° 切削点降低切削力与振动，孔位精度与直线度更优；双棱带近切削刃设计，加工初期即提供稳定引导，提升深孔同轴度与孔壁质量，表面粗糙度表现佳。
涂层升级，高温工况更稳优化预处理 + 后处理工艺，涂层表面更光滑，摩擦系数更低；高温下抗热震、抗磨粒磨损能力强，有效防止钢材加工中的粘结现象，延长刀具使用寿命。
12×D 螺旋槽深孔专用设计螺旋槽结构优化容屑与排屑路径，深孔加工中切屑排出更顺畅，减少堵塞风险；配合内冷系统，可实现部分钢材 12×D 深孔连续加工无需啄钻，提升加工效率。
内冷直达切削区，适配高效加工双螺旋内冷通道直接冷却刀尖、降温度、冲切屑，解决钢材深孔加工热量集中、切屑难排出的痛点，减少热磨损，适配高进给、高转速的高效加工场景。

适用材料

P 组（高适配）：结构钢、调质钢、渗碳钢、易切削钢、冷作钢、热作钢等各类钢材（核心适配）
H 组（高适配）：硬化材料（HRC 40-60）、模具钢、工具钢（XF 基体优化，适配中高硬度钢材）
K 组（适配）：灰口铸铁、球墨铸铁等短切屑铸铁（需调整进给参数，适配性良好）
S 组（适配）：奥氏体不锈钢、铁素体不锈钢、耐热钢（需配合专用切削参数，稳定性佳）
Ti/Ni 组（有限适配）：钛合金、镍基合金（建议选用专用系列，6499 仅适用于简单工况）

应用场景

汽车制造：发动机缸体 12×D 深孔、变速箱壳体高强度钢精密孔、底盘结构件钢材深孔
模具制造：模具钢冷却通道孔、注塑模具定位孔、热流道系统钢材深孔
通用机械：液压阀体钢材深孔、泵体高压孔、齿轮箱轴承孔、减速机壳体加工
能源装备：汽轮机叶片钢材深孔、发电机壳体高强度钢孔、石油钻采设备部件加工
轨道交通：转向架钢材深孔、车体结构件精密孔加工

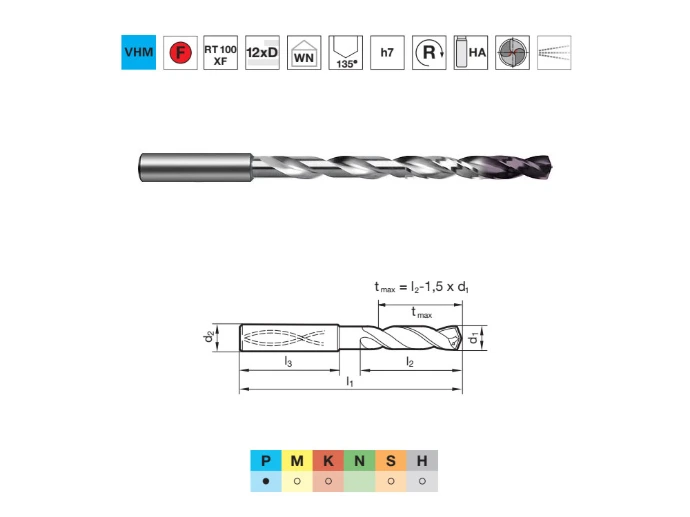

规格参数

订货号	直径d1 (mm)	柄径d2 (mm)	总长l1 (mm)	刃长l2 (mm)	柄长l3 (mm)
6499 3.000	3	6	95	55	36
6499 3.100	3.1	6	95	55	36
6499 3.170	3.17	6	95	55	36
6499 3.200	3.2	6	95	55	36
6499 3.250	3.25	6	95	55	36
6499 3.300	3.3	6	95	55	36
6499 3.400	3.4	6	95	55	36
6499 3.500	3.5	6	102	62	36
6499 3.570	3.57	6	102	62	36
6499 3.600	3.6	6	102	62	36
6499 3.700	3.7	6	102	62	36
6499 3.800	3.8	6	102	62	36
6499 3.900	3.9	6	102	62	36
6499 3.970	3.97	6	102	62	36
6499 4.000	4	6	102	62	36
6499 4.040	4.04	6	109	69	36
6499 4.100	4.1	6	109	69	36
6499 4.200	4.2	6	109	69	36
6499 4.300	4.3	6	109	69	36
6499 4.370	4.37	6	109	69	36
6499 4.400	4.4	6	109	69	36
6499 4.500	4.5	6	116	76	36
6499 4.600	4.6	6	116	76	36
6499 4.650	4.65	6	116	76	36
6499 4.700	4.7	6	116	76	36
6499 4.760	4.76	6	116	76	36
6499 4.800	4.8	6	116	76	36
6499 4.900	4.9	6	116	76	36
6499 5.000	5	6	116	76	36
6499 5.100	5.1	6	123	83	36
6499 5.110	5.11	6	123	83	36
6499 5.160	5.16	6	123	83	36
6499 5.200	5.2	6	123	83	36
6499 5.300	5.3	6	123	83	36
6499 5.400	5.4	6	123	83	36
6499 5.410	5.41	6	123	83	36
6499 5.500	5.5	6	130	90	36
6499 5.550	5.55	6	130	90	36
6499 5.560	5.56	6	130	90	36
6499 5.600	5.6	6	130	90	36
6499 5.700	5.7	6	130	90	36
6499 5.800	5.8	6	130	90	36
6499 5.900	5.9	6	130	90	36
6499 5.950	5.95	6	130	90	36
6499 6.000	6	6	130	90	36
6499 6.100	6.1	8	158	118	36
6499 6.200	6.2	8	158	118	36
6499 6.300	6.3	8	158	118	36
6499 6.350	6.35	8	158	118	36
6499 6.400	6.4	8	158	118	36
6499 6.500	6.5	8	158	118	36
6499 6.530	6.53	8	158	118	36
6499 6.550	6.55	8	158	118	36
6499 6.600	6.6	8	158	118	36
6499 6.700	6.7	8	158	118	36
6499 6.750	6.75	8	158	118	36
6499 6.800	6.8	8	158	118	36
6499 6.900	6.9	8	158	118	36
6499 7.000	7	8	158	118	36
6499 7.100	7.1	8	158	118	36
6499 7.140	7.14	8	158	118	36
6499 7.200	7.2	8	158	118	36
6499 7.300	7.3	8	158	118	36
6499 7.400	7.4	8	158	118	36
6499 7.500	7.5	8	158	118	36
6499 7.540	7.54	8	158	118	36
6499 7.550	7.55	8	158	118	36
6499 7.600	7.6	8	158	118	36
6499 7.650	7.65	8	158	118	36
6499 7.700	7.7	8	158	118	36
6499 7.800	7.8	8	158	118	36
6499 7.900	7.9	8	158	118	36
6499 7.940	7.94	8	158	118	36
6499 8.000	8	8	158	118	36
6499 8.100	8.1	10	190	146	40
6499 8.200	8.2	10	190	146	40
6499 8.300	8.3	10	190	146	40
6499 8.330	8.33	10	190	146	40
6499 8.400	8.4	10	190	146	40
6499 8.500	8.5	10	190	146	40
6499 8.600	8.6	10	190	146	40
6499 8.700	8.7	10	190	146	40
6499 8.730	8.73	10	190	146	40
6499 8.800	8.8	10	190	146	40
6499 8.900	8.9	10	190	146	40
6499 9.000	9	10	190	146	40
6499 9.100	9.1	10	190	146	40
6499 9.130	9.13	10	190	146	40
6499 9.200	9.2	10	190	146	40
6499 9.250	9.25	10	190	146	40
6499 9.300	9.3	10	190	146	40
6499 9.340	9.34	10	190	146	40
6499 9.400	9.4	10	190	146	40
6499 9.500	9.5	10	190	146	40
6499 9.520	9.52	10	190	146	40
6499 9.550	9.55	10	190	146	40
6499 9.600	9.6	10	190	146	40
6499 9.700	9.7	10	190	146	40
6499 9.800	9.8	10	190	146	40
6499 9.900	9.9	10	190	146	40
6499 9.920	9.92	10	190	146	40
6499 10.000	10	10	190	146	40
6499 10.100	10.1	12	223	174	45
6499 10.200	10.2	12	223	174	45
6499 10.300	10.3	12	223	174	45
6499 10.320	10.32	12	223	174	45
6499 10.400	10.4	12	223	174	45
6499 10.500	10.5	12	223	174	45
6499 10.600	10.6	12	223	174	45
6499 10.700	10.7	12	223	174	45
6499 10.720	10.72	12	223	174	45
6499 10.800	10.8	12	223	174	45
6499 10.900	10.9	12	223	174	45
6499 11.000	11	12	223	174	45
6499 11.100	11.1	12	223	174	45
6499 11.110	11.11	12	223	174	45
6499 11.200	11.2	12	223	174	45
6499 11.300	11.3	12	223	174	45
6499 11.400	11.4	12	223	174	45
6499 11.500	11.5	12	223	174	45
6499 11.510	11.51	12	223	174	45
6499 11.550	11.55	12	223	174	45
6499 11.600	11.6	12	223	174	45
6499 11.700	11.7	12	223	174	45
6499 11.800	11.8	12	223	174	45
6499 11.900	11.9	12	223	174	45
6499 11.910	11.91	12	223	174	45
6499 12.000	12	12	223	174	45
6499 12.100	12.1	14	251	202	45
6499 12.200	12.2	14	251	202	45
6499 12.300	12.3	14	251	202	45
6499 12.400	12.4	14	251	202	45
6499 12.500	12.5	14	251	202	45
6499 12.600	12.6	14	251	202	45
6499 12.700	12.7	14	251	202	45
6499 12.800	12.8	14	251	202	45
6499 12.900	12.9	14	251	202	45
6499 13.000	13	14	251	202	45
6499 13.100	13.1	14	251	202	45
6499 13.200	13.2	14	251	202	45
6499 13.300	13.3	14	251	202	45
6499 13.400	13.4	14	251	202	45
6499 13.490	13.49	14	251	202	45
6499 13.500	13.5	14	251	202	45
6499 13.600	13.6	14	251	202	45
6499 13.700	13.7	14	251	202	45
6499 13.800	13.8	14	251	202	45
6499 13.890	13.89	14	251	202	45
6499 13.900	13.9	14	251	202	45
6499 14.000	14	14	251	202	45
6499 14.100	14.1	16	282	230	48
6499 14.200	14.2	16	282	230	48
6499 14.290	14.29	16	282	230	48
6499 14.300	14.3	16	282	230	48
6499 14.400	14.4	16	282	230	48
6499 14.500	14.5	16	282	230	48
6499 14.600	14.6	16	282	230	48
6499 14.680	14.68	16	282	230	48
6499 14.700	14.7	16	282	230	48
6499 14.800	14.8	16	282	230	48
6499 14.900	14.9	16	282	230	48
6499 15.000	15	16	282	230	48
6499 15.080	15.08	16	282	230	48
6499 15.100	15.1	16	282	230	48
6499 15.200	15.2	16	282	230	48
6499 15.300	15.3	16	282	230	48
6499 15.400	15.4	16	282	230	48
6499 15.480	15.48	16	282	230	48
6499 15.500	15.5	16	282	230	48
6499 15.550	15.55	16	282	230	48
6499 15.600	15.6	16	282	230	48
6499 15.700	15.7	16	282	230	48
6499 15.800	15.8	16	282	230	48
6499 15.870	15.87	16	282	230	48
6499 15.900	15.9	16	282	230	48
6499 16.000	16	16	282	230	48
6499 16.270	16.27	18	310	258	48
6499 16.300	16.3	18	310	258	48
6499 16.500	16.5	18	310	258	48
6499 16.670	16.67	18	310	258	48
6499 16.700	16.7	18	310	258	48
6499 16.900	16.9	18	310	258	48
6499 17.000	17	18	310	258	48
6499 17.070	17.07	18	310	258	48
6499 17.460	17.46	18	310	258	48
6499 17.500	17.5	18	310	258	48
6499 17.550	17.55	18	310	258	48
6499 17.700	17.7	18	310	258	48
6499 17.860	17.86	18	310	258	48
6499 18.000	18	18	310	258	48
6499 18.260	18.26	20	340	286	50
6499 18.500	18.5	20	340	286	50
6499 18.700	18.7	20	340	286	50
6499 18.900	18.9	20	340	286	50
6499 19.000	19	20	340	286	50
6499 19.050	19.05	20	340	286	50
6499 19.250	19.25	20	340	286	50
6499 19.300	19.3	20	340	286	50
6499 19.450	19.45	20	340	286	50
6499 19.500	19.5	20	340	286	50
6499 19.550	19.55	20	340	286	50
6499 19.700	19.7	20	340	286	50
6499 19.800	19.8	20	340	286	50
6499 19.840	19.84	20	340	286	50
6499 20.000	20	20	340	286	50

切削参数: 在不同公称直径（Ø 3 6 8 10 12 14 16 20mm）下，对应的每转进给量 f（单位 mm/rev）。

加工组	材料描述	Vc (m/min)	进给量 f (mm/rev) 对应钻头直径 (mm)
P1.1.1	非合金钢，退火，0.15% C，抗拉强度 420 N/mm²，125 HB	160	0.190 / 0.325 / 0.405 / 0.480 / 0.550 / 0.620 / 0.685 / 0.815
P1.1.2	非合金钢，热处理，0.15% C，抗拉强度 420 N/mm²，125 HB	145	0.175 / 0.295 / 0.365 / 0.430 / 0.495 / 0.560 / 0.615 / 0.730
P1.1.3	非合金钢，退火，0.45% C，抗拉强度 640 N/mm²，190 HB	145	0.175 / 0.295 / 0.365 / 0.430 / 0.495 / 0.560 / 0.615 / 0.730
P1.1.4	非合金钢，热处理，0.45% C，抗拉强度 640 N/mm²，190 HB	135	0.165 / 0.275 / 0.345 / 0.410 / 0.470 / 0.525 / 0.585 / 0.690
P1.1.5	非合金钢，热处理，0.45% C，抗拉强度 850 N/mm²，250 HB	135	0.165 / 0.275 / 0.345 / 0.410 / 0.470 / 0.525 / 0.585 / 0.690
P1.1.6	非合金钢，退火，0.75% C，抗拉强度 915 N/mm²，270 HB	130	0.155 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 / 0.650
P1.1.7	非合金钢，热处理，0.75% C，抗拉强度 1020 N/mm²，300 HB	120	0.145 / 0.245 / 0.305 / 0.360 / 0.415 / 0.465 / 0.515 / 0.610
P2.1.1	低合金钢，退火，抗拉强度 610 N/mm²，180 HB	110	0.155 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 / 0.650
P2.1.2	低合金钢，热处理，抗拉强度 930 N/mm²，275 HB	110	0.155 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 / 0.650
P2.1.3	低合金钢，热处理，抗拉强度 1020 N/mm²，300 HB	95	0.130 / 0.220 / 0.275 / 0.325 / 0.375 / 0.420 / 0.465 / 0.555
P2.1.4	低合金钢，热处理，抗拉强度 1190 N/mm²，350 HB	85	0.115 / 0.195 / 0.245 / 0.290 / 0.330 / 0.370 / 0.410 / 0.490
P3.1.1	高合金钢和工具钢，退火，抗拉强度 680 N/mm²，200 HB	80	0.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
P3.1.2	高合金钢和工具钢，淬火并回火，抗拉强度 1100 N/mm²，325 HB	70	0.105 / 0.175 / 0.220 / 0.260 / 0.300 / 0.335 / 0.375 / 0.440
M1.1.1	不锈钢，铁素体/马氏体，含易切削添加剂	70	0.075 / 0.130 / 0.160 / 0.190 / 0.220 / 0.250 / 0.275 / 0.325
M1.1.2	不锈钢，铁素体/马氏体，退火，抗拉强度 680 N/mm²，200 HB	65	0.070 / 0.115 / 0.145 / 0.175 / 0.200 / 0.225 / 0.245 / 0.295
M1.1.3	不锈钢，铁素体/马氏体，热处理，抗拉强度 810 N/mm²，240 HB	60	0.065 / 0.110 / 0.140 / 0.165 / 0.185 / 0.210 / 0.235 / 0.275
K1.1.1	灰口铸铁，珠光体/铁素体，180 HB	110	0.155 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 / 0.650
K1.1.2	灰口铸铁，珠光体/马氏体，260 HB	95	0.130 / 0.220 / 0.275 / 0.325 / 0.375 / 0.420 / 0.465 / 0.555
K1.2.1	球墨铸铁，铁素体，160 HB	95	0.130 / 0.220 / 0.275 / 0.325 / 0.375 / 0.420 / 0.465 / 0.555
K1.2.2	球墨铸铁，珠光体，250 HB	90	0.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
K1.3.1	可锻铸铁，铁素体，130 HB	90	0.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
K1.3.2	可锻铸铁，珠光体，230 HB	75	0.110 / 0.180 / 0.225 / 0.270 / 0.310 / 0.345 / 0.385 / 0.455
K2.1.1	蠕墨铸铁 (GJV)	90	0.155 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 / 0.650
K2.2.1	奥氏体-铁素体球墨铸铁 (ADI)	70	0.115 / 0.195 / 0.245 / 0.290 / 0.330 / 0.370 / 0.410 / 0.490
S1.1.1	耐热合金，铁基，退火，200 HB	40	0.050 / 0.080 / 0.100 / 0.120 / 0.140 / 0.155 / 0.175 / 0.205
S1.1.2	耐热合金，铁基，时效处理，280 HB	30	0.040 / 0.065 / 0.080 / 0.095 / 0.110 / 0.125 / 0.140 / 0.165
S1.1.3	耐热合金，镍基或钴基，退火，250 HB	35	0.050 / 0.080 / 0.100 / 0.120 / 0.140 / 0.155 / 0.175 / 0.205
S1.1.4	耐热合金，镍基或钴基，时效处理，350 HB	20	0.035 / 0.055 / 0.070 / 0.085 / 0.095 / 0.110 / 0.120 / 0.145
S1.1.5	耐热合金，镍基或钴基，铸造，320 HB	25	0.035 / 0.055 / 0.070 / 0.085 / 0.095 / 0.110 / 0.120 / 0.145
S2.1.1	钛合金，纯钛，抗拉强度 400 N/mm²	40	0.050 / 0.080 / 0.100 / 0.120 / 0.140 / 0.155 / 0.175 / 0.205
S2.1.2	钛合金，α相和β相合金，时效处理，抗拉强度 1050 N/mm²	30	0.040 / 0.065 / 0.080 / 0.095 / 0.110 / 0.125 / 0.140 / 0.165
H1.1.1	淬硬钢，淬火并回火，< 55 HRC	55	0.040 / 0.065 / 0.080 / 0.095 / 0.110 / 0.125 / 0.135 / 0.165
