6501系列5D铸铁整体硬质合金钻头

6501（完整型号：906501）是 RT 100 R（铸铁专用） 系列的5×D、带内冷通道、整体硬质合金比例钻头，主打140° 专利半径点研磨（Patented Radius Point Grind）、螺旋槽设计、R 专用高耐磨硬质合金基体，是针对CGI（密实石墨铸铁）、ADI（等温淬火球墨铸铁）、灰口铸铁、球墨铸铁等难加工铸铁材料的解决方案。
2026年4月15日 由
cuttingtools

6501系列整体硬质合金钻头

5倍径铸铁高效加工

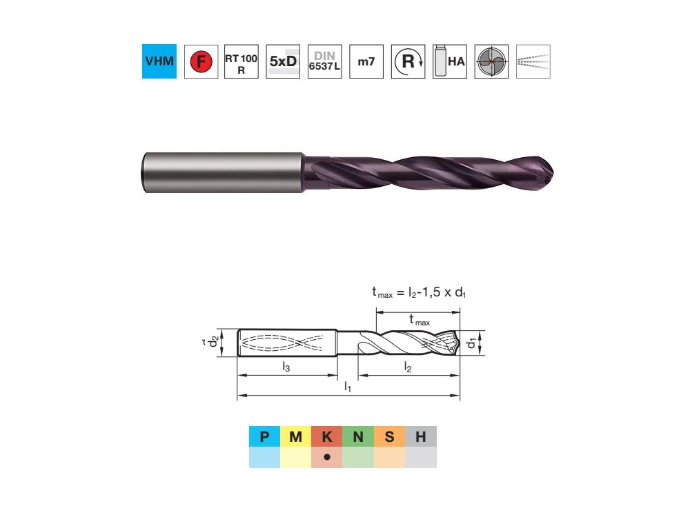

6501 是 RT 100 R（铸铁专用） 系列的5×D、带内冷通道、整体硬质合金比例钻头，主打140° 专利半径点研磨（Patented Radius Point Grind）、螺旋槽设计、R 专用高耐磨硬质合金基体，是针对CGI（密实石墨铸铁）、ADI（等温淬火球墨铸铁）、灰口铸铁、球墨铸铁等难加工铸铁材料的解决方案。

参数项详情
系列RT 100 R
材质整体硬质合金
表面处理FIREX涂层
直径范围3.0–20.0 mm
直径公差m7（精密级）
钻深 / 刃长5×D
顶角140° 半径点研磨
刃型2 刃
柄型DIN 6535 HA 强化直柄
标准DIN 6537L
冷却方式内冷
切削方向右旋
刃口特点强化切削刃 + 半径点设计
6501

技术优势

  1. R 专用高耐磨硬质合金基体针对铸铁加工优化的合金配方，实现高硬度与高耐磨性的平衡，减少加工中的刃口磨粒磨损与崩损风险，适配 CGI、ADI、球墨铸铁的高磨粒切削工况。强化柄部设计提供更高刚性，振动小，孔壁质量稳定。
  2. 140° 半径点研磨 + 微凹主切削刃 半径点几何设计，自定心能力良好，定位精准，多数工况可无啄钻连续加工，减少工序，提升加工效率。微凹主切削刃优化切削力分布，降低加工负荷，减少刀具崩刃风险，同时显著减少出口毛刺，提升孔加工质量。
  3. 螺旋槽设计 + 涂层标准螺旋角结构 + 涂层处理，切屑排出顺畅，适配铸铁短切屑加工特性，有效减少切屑堵塞风险。涂层具备优异的耐热性和耐磨性，降低摩擦系数，提升加工稳定性与表面质量。
  4. 内冷直达切削区 + 高效排屑高压内冷（≥15 bar）直接冷却刀尖，降低切削温度、冲刷切屑，适配铸铁高发热高磨粒磨损特性，减少刀具磨损。双棱带设计提高孔壁精度（圆度 / 直线度佳），减少摩擦与磨损。

适用材料

  • K 组（高适配）：CGI（密实石墨铸铁）、ADI（等温淬火球墨铸铁）、灰口铸铁（GG）、球墨铸铁（GJS/GGG）、可锻铸铁
  • M 组（适配）：部分低合金铸铁（硬度≤40 HRC）
  • P 组（适配）：部分低碳钢（用于铸铁与钢组合件加工）

应用场景

  • 汽车制造：发动机缸体（CGI/ADI）、气缸盖（铸铁）、曲轴箱（球墨铸铁）、制动盘（灰口铸铁）
  • 商用车制造：重型卡车发动机部件（CGI）、变速箱壳体（球墨铸铁）
  • 工程机械：挖掘机结构件（球墨铸铁）、装载机部件（灰口铸铁）、液压泵壳体（铸铁）
  • 农机设备：拖拉机发动机缸体（铸铁）、收割机部件（灰口铸铁）
  • 能源设备：发电设备部件（铸铁）、涡轮增压器壳体（球墨铸铁）
  • 批量生产线：5×D 中深孔、铸铁连续高进给加工、少人工干预

规格参数

订货号 订货号 直径d1 (mm) 柄径d2 (mm) 总长l1 (mm) 刃长l2 (mm) 柄长l3 (mm)
90650102500 6501 2.500 2.5 4 57 20 31.7
90650102800 6501 2.800 2.8 4 57 22 29.9
90650102900 6501 2.900 2.9 4 57 23 29
90650103000 6501 3.000 3 6 66 28 36
90650103100 6501 3.100 3.1 6 66 28 36
90650103170 6501 3.170 3.17 6 66 28 36
90650103200 6501 3.200 3.2 6 66 28 36
90650103250 6501 3.250 3.25 6 66 28 36
90650103300 6501 3.300 3.3 6 66 28 36
90650103400 6501 3.400 3.4 6 66 28 36
90650103500 6501 3.500 3.5 6 66 28 36
90650103570 6501 3.570 3.57 6 66 28 36
90650103600 6501 3.600 3.6 6 66 28 36
90650103700 6501 3.700 3.7 6 66 28 36
90650103800 6501 3.800 3.8 6 74 36 36
90650103900 6501 3.900 3.9 6 74 36 36
90650103970 6501 3.970 3.97 6 74 36 36
90650104000 6501 4.000 4 6 74 36 36
90650104100 6501 4.100 4.1 6 74 36 36
90650104200 6501 4.200 4.2 6 74 36 36
90650104300 6501 4.300 4.3 6 74 36 36
90650104370 6501 4.370 4.37 6 74 36 36
90650104400 6501 4.400 4.4 6 74 36 36
90650104500 6501 4.500 4.5 6 74 36 36
90650104600 6501 4.600 4.6 6 74 36 36
90650104650 6501 4.650 4.65 6 74 36 36
90650104700 6501 4.700 4.7 6 74 36 36
90650104760 6501 4.760 4.76 6 82 44 36
90650104800 6501 4.800 4.8 6 82 44 36
90650104900 6501 4.900 4.9 6 82 44 36
90650105000 6501 5.000 5 6 82 44 36
90650105100 6501 5.100 5.1 6 82 44 36
90650105160 6501 5.160 5.16 6 82 44 36
90650105200 6501 5.200 5.2 6 82 44 36
90650105300 6501 5.300 5.3 6 82 44 36
90650105400 6501 5.400 5.4 6 82 44 36
90650105500 6501 5.500 5.5 6 82 44 36
90650105550 6501 5.550 5.55 6 82 44 36
90650105560 6501 5.560 5.56 6 82 44 36
90650105600 6501 5.600 5.6 6 82 44 36
90650105650 6501 5.650 5.65 6 82 44 36
90650105700 6501 5.700 5.7 6 82 44 36
90650105800 6501 5.800 5.8 6 82 44 36
90650105900 6501 5.900 5.9 6 82 44 36
90650105950 6501 5.950 5.95 6 82 44 36
90650106000 6501 6.000 6 6 82 44 36
90650106100 6501 6.100 6.1 8 91 53 36
90650106200 6501 6.200 6.2 8 91 53 36
90650106300 6501 6.300 6.3 8 91 53 36
90650106350 6501 6.350 6.35 8 91 53 36
90650106400 6501 6.400 6.4 8 91 53 36
90650106500 6501 6.500 6.5 8 91 53 36
90650106600 6501 6.600 6.6 8 91 53 36
90650106700 6501 6.700 6.7 8 91 53 36
90650106750 6501 6.750 6.75 8 91 53 36
90650106800 6501 6.800 6.8 8 91 53 36
90650106900 6501 6.900 6.9 8 91 53 36
90650107000 6501 7.000 7 8 91 53 36
90650107100 6501 7.100 7.1 8 91 53 36
90650107140 6501 7.140 7.14 8 91 53 36
90650107200 6501 7.200 7.2 8 91 53 36
90650107300 6501 7.300 7.3 8 91 53 36
90650107400 6501 7.400 7.4 8 91 53 36
90650107500 6501 7.500 7.5 8 91 53 36
90650107540 6501 7.540 7.54 8 91 53 36
90650107550 6501 7.550 7.55 8 91 53 36
90650107600 6501 7.600 7.6 8 91 53 36
90650107700 6501 7.700 7.7 8 91 53 36
90650107800 6501 7.800 7.8 8 91 53 36
90650107900 6501 7.900 7.9 8 91 53 36
90650107940 6501 7.940 7.94 8 91 53 36
90650108000 6501 8.000 8 8 91 53 36
90650108100 6501 8.100 8.1 10 103 61 40
90650108200 6501 8.200 8.2 10 103 61 40
90650108300 6501 8.300 8.3 10 103 61 40
90650108330 6501 8.330 8.33 10 103 61 40
90650108400 6501 8.400 8.4 10 103 61 40
90650108500 6501 8.500 8.5 10 103 61 40
90650108600 6501 8.600 8.6 10 103 61 40
90650108700 6501 8.700 8.7 10 103 61 40
90650108730 6501 8.730 8.73 10 103 61 40
90650108800 6501 8.800 8.8 10 103 61 40
90650108900 6501 8.900 8.9 10 103 61 40
90650109000 6501 9.000 9 10 103 61 40
90650109100 6501 9.100 9.1 10 103 61 40
90650109130 6501 9.130 9.13 10 103 61 40
90650109200 6501 9.200 9.2 10 103 61 40
90650109250 6501 9.250 9.25 10 103 61 40
90650109300 6501 9.300 9.3 10 103 61 40
90650109400 6501 9.400 9.4 10 103 61 40
90650109500 6501 9.500 9.5 10 103 61 40
90650109520 6501 9.520 9.52 10 103 61 40
90650109550 6501 9.550 9.55 10 103 61 40
90650109600 6501 9.600 9.6 10 103 61 40
90650109700 6501 9.700 9.7 10 103 61 40
90650109800 6501 9.800 9.8 10 103 61 40
90650109900 6501 9.900 9.9 10 103 61 40
90650109920 6501 9.920 9.92 10 103 61 40
906501010000 6501 10.000 10 10 103 61 40
906501010100 6501 10.100 10.1 12 118 71 45
906501010200 6501 10.200 10.2 12 118 71 45
906501010300 6501 10.300 10.3 12 118 71 45
906501010320 6501 10.320 10.32 12 118 71 45
906501010400 6501 10.400 10.4 12 118 71 45
906501010500 6501 10.500 10.5 12 118 71 45
906501010600 6501 10.600 10.6 12 118 71 45
906501010700 6501 10.700 10.7 12 118 71 45
906501010800 6501 10.800 10.8 12 118 71 45
906501010900 6501 10.900 10.9 12 118 71 45
906501011000 6501 11.000 11 12 118 71 45
906501011100 6501 11.100 11.1 12 118 71 45
906501011110 6501 11.110 11.11 12 118 71 45
906501011200 6501 11.200 11.2 12 118 71 45
906501011300 6501 11.300 11.3 12 118 71 45
906501011400 6501 11.400 11.4 12 118 71 45
906501011500 6501 11.500 11.5 12 118 71 45
906501011600 6501 11.600 11.6 12 118 71 45
906501011700 6501 11.700 11.7 12 118 71 45
906501011800 6501 11.800 11.8 12 118 71 45
906501011900 6501 11.900 11.9 12 118 71 45
906501011910 6501 11.910 11.91 12 118 71 45
906501012000 6501 12.000 12 12 118 71 45
906501012100 6501 12.100 12.1 14 124 77 45
906501012200 6501 12.200 12.2 14 124 77 45
906501012300 6501 12.300 12.3 14 124 77 45
906501012400 6501 12.400 12.4 14 124 77 45
906501012500 6501 12.500 12.5 14 124 77 45
906501012600 6501 12.600 12.6 14 124 77 45
906501012700 6501 12.700 12.7 14 124 77 45
906501012800 6501 12.800 12.8 14 124 77 45
906501013000 6501 13.000 13 14 124 77 45
906501013100 6501 13.100 13.1 14 124 77 45
906501013200 6501 13.200 13.2 14 124 77 45
906501013300 6501 13.300 13.3 14 124 77 45
906501013500 6501 13.500 13.5 14 124 77 45
906501013700 6501 13.700 13.7 14 124 77 45
906501013800 6501 13.800 13.8 14 124 77 45
906501014000 6501 14.000 14 14 124 77 45
906501014100 6501 14.100 14.1 16 133 83 48
906501014200 6501 14.200 14.2 16 133 83 48
906501014290 6501 14.290 14.29 16 133 83 48
906501014300 6501 14.300 14.3 16 133 83 48
906501014400 6501 14.400 14.4 16 133 83 48
906501014500 6501 14.500 14.5 16 133 83 48
906501014700 6501 14.700 14.7 16 133 83 48
906501014800 6501 14.800 14.8 16 133 83 48
906501015000 6501 15.000 15 16 133 83 48
906501015100 6501 15.100 15.1 16 133 83 48
906501015200 6501 15.200 15.2 16 133 83 48
906501015300 6501 15.300 15.3 16 133 83 48
906501015500 6501 15.500 15.5 16 133 83 48
906501015600 6501 15.600 15.6 16 133 83 48
906501015700 6501 15.700 15.7 16 133 83 48
906501015800 6501 15.800 15.8 16 133 83 48
906501016000 6501 16.000 16 16 133 83 48
906501016500 6501 16.500 16.5 18 143 93 48
906501017000 6501 17.000 17 18 143 93 48
906501017500 6501 17.500 17.5 18 143 93 48
906501018000 6501 18.000 18 18 143 93 48
906501018500 6501 18.500 18.5 20 153 101 50
906501019000 6501 19.000 19 20 153 101 50
906501019500 6501 19.500 19.5 20 153 101 50
906501020000 6501 20.000 20 20 153 101 50

切削参数: 在不同公称直径（Ø 3 6 8 10 12 14 16 20mm）下，对应的每转进给量 f（单位 mm/rev）。

加工组材料描述Vc (m/min)进给量 f (mm/rev) 对应钻头直径 (mm)
K1.1.1灰口铸铁，珠光体/铁素体，180 HB1300.190 / 0.325 / 0.405 / 0.480 / 0.550 / 0.620 / 0.685 / 0.815
K1.1.2灰口铸铁，珠光体/马氏体，260 HB1100.165 / 0.275 / 0.345 / 0.410 / 0.470 / 0.525 / 0.585 / 0.690
K1.2.1球墨铸铁，铁素体，160 HB1100.165 / 0.275 / 0.345 / 0.410 / 0.470 / 0.525 / 0.585 / 0.690
K1.2.2球墨铸铁，珠光体，250 HB1050.155 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 / 0.650
K1.3.1可锻铸铁，铁素体，130 HB1050.155 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 / 0.650
K1.3.2可锻铸铁，珠光体，230 HB900.135 / 0.230 / 0.285 / 0.335 / 0.385 / 0.435 / 0.480 / 0.570
K2.1.1蠕墨铸铁 (GJV)1000.190 / 0.325 / 0.405 / 0.480 / 0.550 / 0.620 / 0.685 / 0.815
K2.2.1奥氏体-铁素体球墨铸铁 (ADI)750.145 / 0.245 / 0.305 / 0.360 / 0.415 / 0.465 / 0.515 / 0.610
