6502系列7D铸铁整体硬质合金内冷钻头

6502 是 RT 100 R（Cast Iron / 铸铁专用） 系列的7×D、带内冷通道、整体硬质合金比例钻头，主打140° 专利半径点研磨（Patented Radius Point）、螺旋槽设计、R 专用耐磨 DK 255 F 硬质合金基体，是针对CGI（蠕墨铸铁）、ADI（等温淬火球墨铸铁）、灰口铸铁、球墨铸铁等材料的专业级解决方案，适配直径范围3.0–20.0 mm全规格。
2026年4月15日 由
cuttingtools

6502系列整体硬质合金钻头

7倍径内冷铸铁高效加工

6502 是 RT 100 R（Cast Iron / 铸铁专用） 系列的7×D、带内冷通道、整体硬质合金比例钻头，主打140° 专利半径点研磨（Patented Radius Point）、螺旋槽设计、R 专用耐磨 DK 255 F 硬质合金基体，是针对CGI（蠕墨铸铁）、ADI（等温淬火球墨铸铁）、灰口铸铁、球墨铸铁等材料的专业级解决方案，适配直径范围3.0–20.0 mm全规格。

参数项详情
系列RT 100 R
材质整体硬质合金
表面处理FIREX涂层
直径范围3.0–20.0 mm
直径公差m7（精密级）
钻深 / 刃长7×D
顶角140° 半径点研磨
刃型2 刃
柄型DIN 6535 HA 强化直柄
标准DIN 6537L
冷却方式内冷
切削方向右旋
刃口特点强化切削刃 + 半径点设计


技术优势

  1. R 专用高耐磨硬质合金基体针对铸铁加工优化的合金配方，实现高硬度与高耐磨性的平衡，减少加工中的刃口磨粒磨损与崩损风险，适配 CGI、ADI、球墨铸铁的高磨粒切削工况。强化柄部设计提供更高刚性，振动小，孔壁质量稳定。
  2. 140° 半径点研磨 + 微凹主切削刃 半径点几何设计，自定心能力良好，定位精准，多数工况可无啄钻连续加工，减少工序，提升加工效率。微凹主切削刃优化切削力分布，降低加工负荷，减少刀具崩刃风险，同时显著减少出口毛刺，提升孔加工质量。
  3. 螺旋槽设计 + 涂层标准螺旋角结构 + 涂层处理，切屑排出顺畅，适配铸铁短切屑加工特性，有效减少切屑堵塞风险。涂层具备优异的耐热性和耐磨性，降低摩擦系数，提升加工稳定性与表面质量。
  4. 内冷直达切削区 + 高效排屑高压内冷（≥15 bar）直接冷却刀尖，降低切削温度、冲刷切屑，适配铸铁高发热高磨粒磨损特性，减少刀具磨损。双棱带设计提高孔壁精度（圆度 / 直线度佳），减少摩擦与磨损。

适用材料

  • K 组（高适配）：CGI（密实石墨铸铁）、ADI（等温淬火球墨铸铁）、灰口铸铁（GG）、球墨铸铁（GJS/GGG）、可锻铸铁
  • M 组（适配）：部分低合金铸铁（硬度≤40 HRC）
  • P 组（适配）：部分低碳钢（用于铸铁与钢组合件加工）

应用场景

  • 汽车制造：发动机缸体（CGI/ADI）、气缸盖（铸铁）、曲轴箱（球墨铸铁）、制动盘（灰口铸铁）
  • 商用车制造：重型卡车发动机部件（CGI）、变速箱壳体（球墨铸铁）
  • 工程机械：挖掘机结构件（球墨铸铁）、装载机部件（灰口铸铁）、液压泵壳体（铸铁）
  • 农机设备：拖拉机发动机缸体（铸铁）、收割机部件（灰口铸铁）
  • 能源设备：发电设备部件（铸铁）、涡轮增压器壳体（球墨铸铁）
  • 批量生产线：5×D 中深孔、铸铁连续高进给加工、少人工干预

规格参数

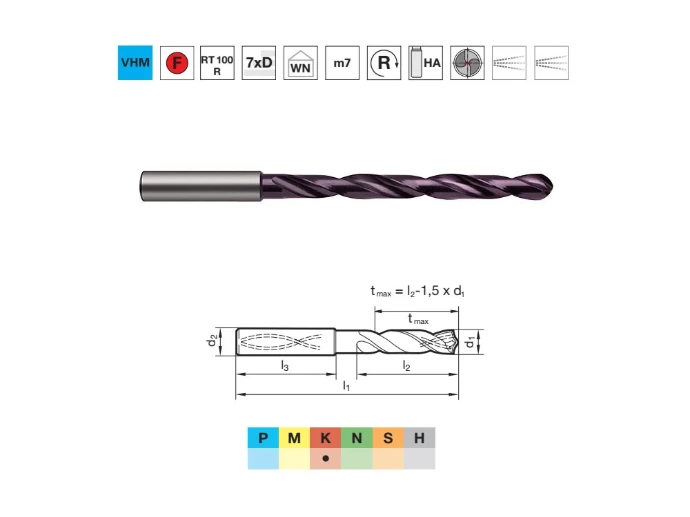

订货号 订货号 直径d1 (mm) 柄径d2 (mm) 总长l1 (mm) 刃长l2 (mm) 柄长l3 (mm)
906502003000 6502 3.000 3.000 6 70 30 36
906502003100 6502 3.100 3.100 6 70 30 36
906502003170 6502 3.170 3.170 6 70 30 36
906502003200 6502 3.200 3.200 6 70 30 36
906502003250 6502 3.250 3.250 6 70 30 36
906502003300 6502 3.300 3.300 6 70 30 36
906502003400 6502 3.400 3.400 6 75 35.5 36
906502003500 6502 3.500 3.500 6 75 35.5 36
906502003570 6502 3.570 3.570 6 75 35.5 36
906502003600 6502 3.600 3.600 6 75 35.5 36
906502003700 6502 3.700 3.700 6 75 35.5 36
906502003800 6502 3.800 3.800 6 75 37.5 36
906502003900 6502 3.900 3.900 6 75 37.5 36
906502003970 6502 3.970 3.970 6 75 37.5 36
906502004000 6502 4.000 4.000 6 75 37.5 36
906502004040 6502 4.040 4.040 6 75 37.5 36
906502004100 6502 4.100 4.100 6 75 37.5 36
906502004200 6502 4.200 4.200 6 75 37.5 36
906502004300 6502 4.300 4.300 6 85 45 36
906502004370 6502 4.370 4.370 6 85 45 36
906502004400 6502 4.400 4.400 6 85 45 36
906502004500 6502 4.500 4.500 6 85 45 36
906502004600 6502 4.600 4.600 6 85 45 36
906502004650 6502 4.650 4.650 6 85 45 36
906502004700 6502 4.700 4.700 6 85 45 36
906502004760 6502 4.760 4.760 6 90 50 36
906502004800 6502 4.800 4.800 6 90 50 36
906502004900 6502 4.900 4.900 6 90 50 36
906502005000 6502 5.000 5.000 6 90 50 36
906502005100 6502 5.100 5.100 6 90 50 36
906502005110 6502 5.110 5.110 6 90 50 36
906502005160 6502 5.160 5.160 6 90 50 36
906502005200 6502 5.200 5.200 6 90 50 36
906502005300 6502 5.300 5.300 6 90 50 36
906502005400 6502 5.400 5.400 6 97 57 36
906502005410 6502 5.410 5.410 6 97 57 36
906502005500 6502 5.500 5.500 6 97 57 36
906502005550 6502 5.550 5.550 6 97 57 36
906502005560 6502 5.560 5.560 6 97 57 36
906502005600 6502 5.600 5.600 6 97 57 36
906502005700 6502 5.700 5.700 6 97 57 36
906502005800 6502 5.800 5.800 6 97 57 36
906502005900 6502 5.900 5.900 6 97 57 36
906502005950 6502 5.950 5.950 6 97 57 36
906502006000 6502 6.000 6.000 6 97 57 36
906502006100 6502 6.100 6.100 8 106 66 36
906502006200 6502 6.200 6.200 8 106 66 36
906502006300 6502 6.300 6.300 8 106 66 36
906502006350 6502 6.350 6.350 8 106 66 36
906502006400 6502 6.400 6.400 8 106 66 36
906502006500 6502 6.500 6.500 8 106 66 36
906502006530 6502 6.530 6.530 8 106 66 36
906502006600 6502 6.600 6.600 8 106 66 36
906502006700 6502 6.700 6.700 8 106 66 36
906502006750 6502 6.750 6.750 8 106 66 36
906502006800 6502 6.800 6.800 8 106 66 36
906502006900 6502 6.900 6.900 8 116 76 36
906502007000 6502 7.000 7.000 8 116 76 36
906502007100 6502 7.100 7.100 8 116 76 36
906502007140 6502 7.140 7.140 8 116 76 36
906502007200 6502 7.200 7.200 8 116 76 36
906502007300 6502 7.300 7.300 8 116 76 36
906502007400 6502 7.400 7.400 8 116 76 36
906502007500 6502 7.500 7.500 8 116 76 36
906502007540 6502 7.540 7.540 8 116 76 36
906502007600 6502 7.600 7.600 8 116 76 36
906502007700 6502 7.700 7.700 8 116 76 36
906502007800 6502 7.800 7.800 8 116 76 36
906502007900 6502 7.900 7.900 8 116 76 36
906502007940 6502 7.940 7.940 8 116 76 36
906502008000 6502 8.000 8.000 8 116 76 36
906502008100 6502 8.100 8.100 10 131 87 40
906502008200 6502 8.200 8.200 10 131 87 40
906502008300 6502 8.300 8.300 10 131 87 40
906502008330 6502 8.330 8.330 10 131 87 40
906502008400 6502 8.400 8.400 10 131 87 40
906502008500 6502 8.500 8.500 10 131 87 40
906502008600 6502 8.600 8.600 10 131 87 40
906502008700 6502 8.700 8.700 10 131 87 40
906502008730 6502 8.730 8.730 10 131 87 40
906502008800 6502 8.800 8.800 10 131 87 40
906502008900 6502 8.900 8.900 10 131 87 40
906502009000 6502 9.000 9.000 10 131 87 40
906502009100 6502 9.100 9.100 10 139 95 40
906502009130 6502 9.130 9.130 10 139 95 40
906502009200 6502 9.200 9.200 10 139 95 40
906502009250 6502 9.250 9.250 10 139 95 40
906502009300 6502 9.300 9.300 10 139 95 40
906502009340 6502 9.340 9.340 10 139 95 40
906502009400 6502 9.400 9.400 10 139 95 40
906502009500 6502 9.500 9.500 10 139 95 40
906502009520 6502 9.520 9.520 10 139 95 40
906502009600 6502 9.600 9.600 10 139 95 40
906502009700 6502 9.700 9.700 10 139 95 40
906502009800 6502 9.800 9.800 10 139 95 40
906502009900 6502 9.900 9.900 10 139 95 40
906502009920 6502 9.920 9.920 10 139 95 40
906502010000 6502 10.000 10.000 10 139 95 40
906502010100 6502 10.100 10.100 12 155 106 45
906502010200 6502 10.200 10.200 12 155 106 45
906502010300 6502 10.300 10.300 12 155 106 45
906502010320 6502 10.320 10.320 12 155 106 45
906502010400 6502 10.400 10.400 12 155 106 45
906502010500 6502 10.500 10.500 12 155 106 45
906502010600 6502 10.600 10.600 12 155 106 45
906502010700 6502 10.700 10.700 12 155 106 45
906502010720 6502 10.720 10.720 12 155 106 45
906502010800 6502 10.800 10.800 12 155 106 45
906502010900 6502 10.900 10.900 12 155 106 45
906502011000 6502 11.000 11.000 12 155 106 45
906502011100 6502 11.100 11.100 12 163 114 45
906502011110 6502 11.110 11.110 12 163 114 45
906502011200 6502 11.200 11.200 12 163 114 45
906502011300 6502 11.300 11.300 12 163 114 45
906502011400 6502 11.400 11.400 12 163 114 45
906502011500 6502 11.500 11.500 12 163 114 45
906502011510 6502 11.510 11.510 12 163 114 45
906502011600 6502 11.600 11.600 12 163 114 45
906502011700 6502 11.700 11.700 12 163 114 45
906502011800 6502 11.800 11.800 12 163 114 45
906502011900 6502 11.900 11.900 12 163 114 45
906502011910 6502 11.910 11.910 12 163 114 45
906502012000 6502 12.000 12.000 12 163 114 45
906502012100 6502 12.100 12.100 14 182 133 45
906502012200 6502 12.200 12.200 14 182 133 45
906502012300 6502 12.300 12.300 14 182 133 45
906502012500 6502 12.500 12.500 14 182 133 45
906502012700 6502 12.700 12.700 14 182 133 45
906502013000 6502 13.000 13.000 14 182 133 45
906502013100 6502 13.100 13.100 14 182 133 45
906502013490 6502 13.490 13.490 14 182 133 45
906502013500 6502 13.500 13.500 14 182 133 45
906502013890 6502 13.890 13.890 14 182 133 45
906502014000 6502 14.000 14.000 14 182 133 45
906502014100 6502 14.100 14.100 16 204 152 48
906502014200 6502 14.200 14.200 16 204 152 48
906502014290 6502 14.290 14.290 16 204 152 48
906502014500 6502 14.500 14.500 16 204 152 48
906502015000 6502 15.000 15.000 16 204 152 48
906502015100 6502 15.100 15.100 16 204 152 48
906502015480 6502 15.480 15.480 16 204 152 48
906502015500 6502 15.500 15.500 16 204 152 48
906502015870 6502 15.870 15.870 16 204 152 48
906502016000 6502 16.000 16.000 16 204 152 48
906502016500 6502 16.500 16.500 18 223 171 48
906502016900 6502 16.900 16.900 18 223 171 48
906502017000 6502 17.000 17.000 18 223 171 48
906502017500 6502 17.500 17.500 18 223 171 48
906502018000 6502 18.000 18.000 18 223 171 48
906502018500 6502 18.500 18.500 20 244 190 50
906502018900 6502 18.900 18.900 20 244 190 50
906502019000 6502 19.000 19.000 20 244 190 50
906502019050 6502 19.050 19.050 20 244 190 50
906502019500 6502 19.500 19.500 20 244 190 50
906502020000 6502 20.000 20.000 20 244 190 50

切削参数: 在不同公称直径（Ø 3 6 8 10 12 14 16 20mm）下，对应的每转进给量 f（单位 mm/rev）。

加工组材料描述Vc (m/min)进给量 f (mm/rev) 对应钻头直径 (mm)
K1.1.1灰口铸铁，珠光体/铁素体，180 HB1300.155 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 / 0.650
K1.1.2灰口铸铁，珠光体/马氏体，260 HB1100.130 / 0.220 / 0.275 / 0.325 / 0.375 / 0.420 / 0.465 / 0.555
K1.2.1球墨铸铁，铁素体，160 HB1100.130 / 0.220 / 0.275 / 0.325 / 0.375 / 0.420 / 0.465 / 0.555
K1.2.2球墨铸铁，珠光体，250 HB1050.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
K1.3.1可锻铸铁，铁素体，130 HB1050.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
K1.3.2可锻铸铁，珠光体，230 HB900.110 / 0.180 / 0.225 / 0.270 / 0.310 / 0.345 / 0.385 / 0.455
K2.1.1蠕墨铸铁 (GJV)1000.155 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 / 0.650
K2.2.1奥氏体-铁素体球墨铸铁 (ADI)750.115 / 0.195 / 0.245 / 0.290 / 0.330 / 0.370 / 0.410 / 0.490
