6509系列15D通用整体硬质合金内冷深孔钻头

6509系列整体硬质合金钻头

15倍径内冷钢件高效加工

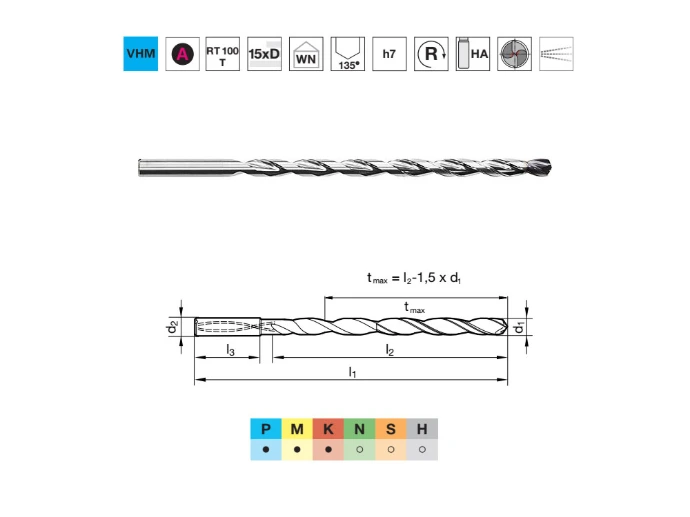

6509是 RT 100 T 系列的 15×D、抛物线槽、整体硬质合金、带内冷通道 的深孔比例钻头。主打 高进给、深孔排屑、多材质通用，专为 15 倍径超长深孔 加工设计，覆盖 钢、不锈钢、铸铁、调质 / 淬火钢（≤48 HRC） 等主流材料。

参数项	详情
系列	RT 100 T
型号	5499
材质	整体硬质合金
表面处理	TiAlN（高温耐磨、抗粘结）
直径范围	3.0–16.0 mm
直径公差	h7（精密级）
钻深 / 刃长	15×D
顶角	135°
刃型	2 刃
柄型	DIN 6535 HA 强化直柄
标准	厂家标准
冷却方式	内冷
切削方向	右旋



性能优势

1. 15×D 超长深孔专用15 倍径设计，** 无需啄钻（Pecking）** 即可连续加工，替代部分枪钻应用，适合模具、液压、汽车深孔。
2. 抛物线槽 + 高压内冷 = 排屑顺畅抛物线槽大幅提升容屑空间，配合 ≥65 bar 高压内冷，深孔切屑快速排出、不易堵屑。
3. 135° 定心点：自定位、防偏摆135° 锥面定心，无需导向孔即可稳定起钻，孔位精度高、直线度好。
4. TiAlN 涂层：通用耐磨、耐高温适配 钢、不锈钢、铸铁、调质 / 淬火钢（≤48 HRC），高温切削稳定、寿命均衡。
5. 强化直柄：深孔抗振、抗弯曲柄部加粗强化，深孔加工刚性更强、振动更小、不易断刀。

适用材料

• P（钢）：结构钢、碳钢、调质钢（高适配）
• M（不锈钢）：奥氏体 / 铁素体不锈钢（适配）
• K（铸铁）：灰铁、球铁（适配）
• H（硬钢）：淬火钢 ≤48 HRC（有限适配）
• S（高温合金）：钛合金、镍基合金（有限适配，降参数）

应用场景

• 模具工业：模具运水孔、顶针孔、冷却通道（15×D 超长孔）
• 液压 / 气动：阀体、缸体、接头深孔
• 汽车：发动机缸体、曲轴、转向节深孔
• 工程机械：泵体、阀块、液压部件深孔
• 通用机械：轴类、法兰、结构件超长孔

规格参数
