6511系列整体硬质合金钻头
20倍径内冷钢件高效加工
6511 是 RT 100 T 系列的 20×D、抛物线槽、整体硬质合金、带内冷通道 的超深长孔比例钻头。专为 20 倍径 极深孔连续加工设计，主打大容屑、强排屑、高刚性、多材质通用。
| 参数项 | 详情 |
|---|---|
| 系列 | RT 100 T |
| 型号 | 6511 |
| 材质 | 整体硬质合金 |
| 表面处理 | TiAlN（高温耐磨、抗粘结） |
| 直径范围 | 3.0–16.0 mm |
| 直径公差 | h7（精密级） |
| 钻深 / 刃长 | 20×D |
| 顶角 | 135° |
| 刃型 | 2 刃 |
| 柄型 | DIN 6535 HA 强化直柄 |
| 标准 | 厂家标准 |
| 冷却方式 | 内冷 |
| 切削方向 | 右旋 |
性能优势
- 20×D 超深长孔专用20 倍径设计，** 无需啄钻（Pecking）** 即可连续加工，替代传统枪钻，适合模具、液压、汽车极深孔。
- 抛物线槽 + 大内冷孔 = 排屑王者抛物线槽大幅提升容屑空间，配合最大化内冷孔截面与 **≥65 bar 高压内冷 **，深孔切屑快速排出、极少堵屑。
- 135° 定心点：自定位、防偏摆135° 锥面定心，无需导向孔即可稳定起钻，孔位精度高、直线度好。
- TiAlN 涂层：通用耐磨、耐高温适配钢、不锈钢、铸铁、调质 / 淬火钢（≤48 HRC），高温切削稳定、寿命均衡。
- 强化直柄：深孔抗振、抗弯曲柄部加粗强化，深孔加工刚性更强、振动更小、不易断刀。
适用材料
- P（钢）：结构钢、碳钢、调质钢（高适配）
- M（不锈钢）：奥氏体 / 铁素体不锈钢（适配）
- K（铸铁）：灰铁、球铁（适配）
- H（硬钢）：淬火钢 ≤48 HRC（有限适配）
- S（高温合金）：钛合金、镍基合金（有限适配，降参数）
应用场景
- 模具工业：模具运水孔、顶针孔、冷却通道（20×D 超深孔）
- 液压 / 气动：阀体、缸体、接头超深孔
- 汽车：发动机缸体、曲轴、转向节超深孔
- 工程机械：泵体、阀块、液压部件超深孔
- 通用机械：轴类、法兰、结构件超深孔

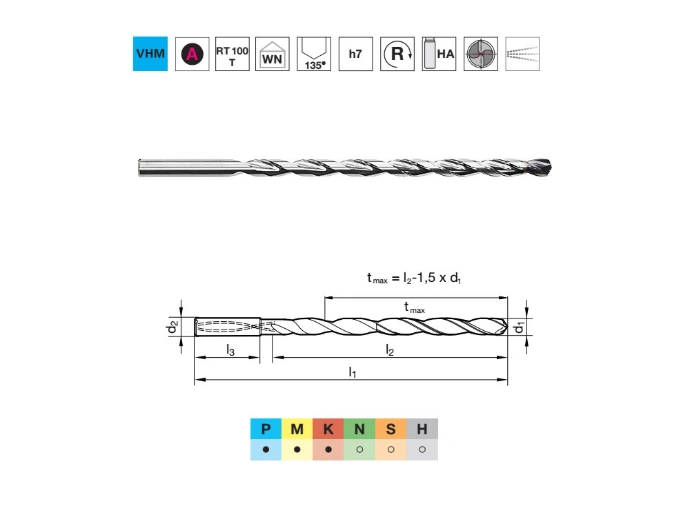

规格参数
| 订货号 | 直径d1 (mm) | 柄径d2 (mm) | 总长l1 (mm) | 刃长l2 (mm) | 柄长l3 (mm) |
| 6511 3.000 | 3 | 6 | 110 | 70 | 36 |
| 6511 3.100 | 3.1 | 6 | 123 | 83 | 36 |
| 6511 3.170 | 3.17 | 6 | 123 | 83 | 36 |
| 6511 3.200 | 3.2 | 6 | 123 | 83 | 36 |
| 6511 3.300 | 3.3 | 6 | 123 | 83 | 36 |
| 6511 3.500 | 3.5 | 6 | 136 | 96 | 36 |
| 6511 3.570 | 3.57 | 6 | 136 | 96 | 36 |
| 6511 3.700 | 3.7 | 6 | 136 | 96 | 36 |
| 6511 3.800 | 3.8 | 6 | 136 | 96 | 36 |
| 6511 3.970 | 3.97 | 6 | 136 | 96 | 36 |
| 6511 4.000 | 4 | 6 | 136 | 96 | 36 |
| 6511 4.200 | 4.2 | 6 | 158 | 118 | 36 |
| 6511 4.300 | 4.3 | 6 | 158 | 118 | 36 |
| 6511 4.370 | 4.37 | 6 | 158 | 118 | 36 |
| 6511 4.500 | 4.5 | 6 | 158 | 118 | 36 |
| 6511 4.600 | 4.6 | 6 | 158 | 118 | 36 |
| 6511 4.760 | 4.76 | 6 | 158 | 118 | 36 |
| 6511 4.800 | 4.8 | 6 | 158 | 118 | 36 |
| 6511 5.000 | 5 | 6 | 158 | 118 | 36 |
| 6511 5.100 | 5.1 | 6 | 180 | 140 | 36 |
| 6511 5.160 | 5.16 | 6 | 180 | 140 | 36 |
| 6511 5.410 | 5.41 | 6 | 180 | 140 | 36 |
| 6511 5.500 | 5.5 | 6 | 180 | 140 | 36 |
| 6511 5.560 | 5.56 | 6 | 180 | 140 | 36 |
| 6511 5.800 | 5.8 | 6 | 180 | 140 | 36 |
| 6511 5.950 | 5.95 | 6 | 180 | 140 | 36 |
| 6511 6.000 | 6 | 6 | 180 | 140 | 36 |
| 6511 6.300 | 6.3 | 8 | 202 | 162 | 36 |
| 6511 6.350 | 6.35 | 8 | 202 | 162 | 36 |
| 6511 6.500 | 6.5 | 8 | 202 | 162 | 36 |
| 6511 6.750 | 6.75 | 8 | 202 | 162 | 36 |
| 6511 6.800 | 6.8 | 8 | 202 | 162 | 36 |
| 6511 7.000 | 7 | 8 | 202 | 162 | 36 |
| 6511 7.140 | 7.14 | 8 | 223 | 183 | 36 |
| 6511 7.500 | 7.5 | 8 | 223 | 183 | 36 |
| 6511 7.540 | 7.54 | 8 | 223 | 183 | 36 |
| 6511 7.800 | 7.8 | 8 | 223 | 183 | 36 |
| 6511 7.940 | 7.94 | 8 | 223 | 183 | 36 |
| 6511 8.000 | 8 | 8 | 223 | 183 | 36 |
| 6511 8.330 | 8.33 | 10 | 249 | 205 | 40 |
| 6511 8.500 | 8.5 | 10 | 249 | 205 | 40 |
| 6511 8.730 | 8.73 | 10 | 249 | 205 | 40 |
| 6511 8.800 | 8.8 | 10 | 249 | 205 | 40 |
| 6511 9.000 | 9 | 10 | 249 | 205 | 40 |
| 6511 9.130 | 9.13 | 10 | 271 | 227 | 40 |
| 6511 9.520 | 9.52 | 10 | 271 | 227 | 40 |
| 6511 9.920 | 9.92 | 10 | 271 | 227 | 40 |
| 6511 10.000 | 10 | 10 | 271 | 227 | 40 |
| 6511 10.200 | 10.2 | 12 | 302 | 253 | 45 |
| 6511 10.320 | 10.32 | 12 | 302 | 253 | 45 |
| 6511 10.500 | 10.5 | 12 | 302 | 253 | 45 |
| 6511 10.720 | 10.72 | 12 | 302 | 253 | 45 |
| 6511 11.000 | 11 | 12 | 302 | 253 | 45 |
| 6511 11.110 | 11.11 | 12 | 323 | 274 | 45 |
| 6511 11.510 | 11.51 | 12 | 323 | 274 | 45 |
| 6511 11.800 | 11.8 | 12 | 323 | 274 | 45 |
| 6511 11.910 | 11.91 | 12 | 323 | 274 | 45 |
| 6511 12.000 | 12 | 12 | 323 | 274 | 45 |
| 6511 12.300 | 12.3 | 14 | 367 | 318 | 45 |
| 6511 12.500 | 12.5 | 14 | 367 | 318 | 45 |
| 6511 12.700 | 12.7 | 14 | 367 | 318 | 45 |
| 6511 13.000 | 13 | 14 | 367 | 318 | 45 |
| 6511 13.100 | 13.1 | 14 | 367 | 318 | 45 |
| 6511 13.490 | 13.49 | 14 | 367 | 318 | 45 |
| 6511 13.890 | 13.89 | 14 | 367 | 318 | 45 |
| 6511 14.000 | 14 | 14 | 367 | 318 | 45 |
| 6511 14.290 | 14.29 | 16 | 413 | 361 | 48 |
| 6511 15.000 | 15 | 16 | 413 | 361 | 48 |
| 6511 15.870 | 15.87 | 16 | 413 | 361 | 48 |
| 6511 16.000 | 16 | 16 | 413 | 361 | 48 |
切削参数: 在不同公称直径（Ø 3 6 8 10 12 14 16mm）下，对应的每转进给量 f（单位 mm/rev）。
| 加工组 | 材料描述 | Vc (m/min) | 进给量 f (mm/rev) 对应钻头直径 (mm) |
|---|---|---|---|
| P1.1.1 | 非合金钢，退火，0.15% C，抗拉强度 420 N/mm²，125 HB | 120 | 0.155 / 0.190 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 |
| P1.1.2 | 非合金钢，热处理，0.15% C，抗拉强度 420 N/mm²，125 HB | 110 | 0.140 / 0.170 / 0.235 / 0.290 / 0.345 / 0.395 / 0.445 / 0.495 |
| P1.1.3 | 非合金钢，退火，0.45% C，抗拉强度 640 N/mm²，190 HB | 110 | 0.140 / 0.170 / 0.235 / 0.290 / 0.345 / 0.395 / 0.445 / 0.495 |
| P1.1.4 | 非合金钢，热处理，0.45% C，抗拉强度 640 N/mm²，190 HB | 100 | 0.130 / 0.165 / 0.220 / 0.275 / 0.325 / 0.375 / 0.420 / 0.465 |
| P1.1.5 | 非合金钢，热处理，0.45% C，抗拉强度 850 N/mm²，250 HB | 100 | 0.130 / 0.165 / 0.220 / 0.275 / 0.325 / 0.375 / 0.420 / 0.465 |
| P1.1.6 | 非合金钢，退火，0.75% C，抗拉强度 915 N/mm²，270 HB | 95 | 0.125 / 0.155 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 |
| P1.1.7 | 非合金钢，热处理，0.75% C，抗拉强度 1020 N/mm²，300 HB | 90 | 0.115 / 0.145 / 0.195 / 0.245 / 0.290 / 0.330 / 0.370 / 0.410 |
| P2.1.1 | 低合金钢，退火，抗拉强度 610 N/mm²，180 HB | 110 | 0.125 / 0.155 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 |
| P2.1.2 | 低合金钢，热处理，抗拉强度 930 N/mm²，275 HB | 110 | 0.125 / 0.155 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 |
| P2.1.3 | 低合金钢，热处理，抗拉强度 1020 N/mm²，300 HB | 95 | 0.105 / 0.130 / 0.175 / 0.220 / 0.260 / 0.300 / 0.335 / 0.375 |
| P2.1.4 | 低合金钢，热处理，抗拉强度 1190 N/mm²，350 HB | 85 | 0.090 / 0.115 / 0.155 / 0.195 / 0.230 / 0.265 / 0.295 / 0.330 |
| P3.1.1 | 高合金钢和工具钢，退火，抗拉强度 680 N/mm²，200 HB | 100 | 0.095 / 0.120 / 0.165 / 0.205 / 0.240 / 0.275 / 0.310 / 0.345 |
| P3.1.2 | 高合金钢和工具钢，淬火并回火，抗拉强度 1100 N/mm²，325 HB | 85 | 0.080 / 0.100 / 0.140 / 0.170 / 0.205 / 0.235 / 0.265 / 0.290 |
| M1.1.1 | 不锈钢，铁素体/马氏体，含易切削添加剂 | 100 | 0.075 / 0.095 / 0.130 / 0.160 / 0.190 / 0.220 / 0.250 / 0.275 |
| M1.1.2 | 不锈钢，铁素体/马氏体，退火，抗拉强度 680 N/mm²，200 HB | 90 | 0.070 / 0.085 / 0.115 / 0.145 / 0.175 / 0.200 / 0.225 / 0.245 |
| M1.1.3 | 不锈钢，铁素体/马氏体，热处理，抗拉强度 810 N/mm²，240 HB | 85 | 0.065 / 0.080 / 0.110 / 0.140 / 0.165 / 0.185 / 0.210 / 0.235 |
| M2.1.1 | 不锈钢，奥氏体，淬火，180 HB | 70 | 0.050 / 0.060 / 0.080 / 0.100 / 0.120 / 0.140 / 0.155 / 0.175 |
| M2.2.1 | 双相不锈钢，高强度不锈钢 | 60 | 0.040 / 0.050 / 0.070 / 0.085 / 0.105 / 0.120 / 0.135 / 0.145 |
| K1.1.1 | 灰口铸铁，珠光体/铁素体，180 HB | 120 | 0.155 / 0.190 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 |
| K1.1.2 | 灰口铸铁，珠光体/马氏体，260 HB | 100 | 0.130 / 0.165 / 0.220 / 0.275 / 0.325 / 0.375 / 0.420 / 0.465 |
| K1.2.1 | 球墨铸铁，铁素体，160 HB | 100 | 0.130 / 0.165 / 0.220 / 0.275 / 0.325 / 0.375 / 0.420 / 0.465 |
| K1.2.2 | 球墨铸铁，珠光体，250 HB | 95 | 0.125 / 0.155 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 |
| K1.3.1 | 可锻铸铁，铁素体，130 HB | 95 | 0.125 / 0.155 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 |
| K1.3.2 | 可锻铸铁，珠光体，230 HB | 85 | 0.110 / 0.135 / 0.180 / 0.225 / 0.270 / 0.310 / 0.345 / 0.385 |
| K2.1.1 | 蠕墨铸铁 (GJV) | 100 | 0.095 / 0.120 / 0.165 / 0.205 / 0.240 / 0.275 / 0.310 / 0.345 |
| K2.2.1 | 奥氏体-铁素体球墨铸铁 (ADI) | 75 | 0.070 / 0.090 / 0.120 / 0.150 / 0.180 / 0.205 / 0.230 / 0.255 |
| N3.1.1 | 铜和铜合金：易切削合金，Pb > 1% | 120 | 0.125 / 0.155 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 |
| N3.1.2 | 铜和铜合金：CuZn，CuSnZn | 100 | 0.105 / 0.130 / 0.175 / 0.220 / 0.260 / 0.300 / 0.335 / 0.375 |
| N3.1.3 | 铜和铜合金：CuSn，无铅铜，电解铜 | 95 | 0.100 / 0.120 / 0.165 / 0.205 / 0.245 / 0.280 / 0.315 / 0.350 |
| S1.1.1 | 耐热合金，铁基，退火，200 HB | 40 | 0.040 / 0.050 / 0.065 / 0.080 / 0.095 / 0.110 / 0.125 / 0.135 |
| S1.1.2 | 耐热合金，铁基，时效处理，280 HB | 30 | 0.030 / 0.040 / 0.050 / 0.065 / 0.075 / 0.090 / 0.100 / 0.110 |
| S1.1.3 | 耐热合金，镍基或钴基，退火，250 HB | 35 | 0.040 / 0.050 / 0.065 / 0.080 / 0.095 / 0.110 / 0.125 / 0.135 |
| S1.1.4 | 耐热合金，镍基或钴基，时效处理，350 HB | 20 | 0.025 / 0.035 / 0.045 / 0.055 / 0.065 / 0.075 / 0.085 / 0.095 |
| S1.1.5 | 耐热合金，镍基或钴基，铸造，320 HB | 25 | 0.025 / 0.035 / 0.045 / 0.055 / 0.065 / 0.075 / 0.085 / 0.095 |
| H1.1.1 | 淬硬钢，淬火并回火，< 55 HRC | 50 | 0.050 / 0.060 / 0.080 / 0.100 / 0.120 / 0.140 / 0.155 / 0.175 |
