6517系列25D铝合金整体硬质合金内冷钻头

专为铝合金深孔加工设计的整体硬质合金内冷钻头，其核心优势在于能够实现高达 25 倍径的稳定钻孔，并显著提升加工效率和刀具寿命。
2026年4月15日 由
cuttingtools

6517系列整体硬质合金钻头

25倍径铝合金高效加工

专为铝合金深孔加工设计的整体硬质合金内冷钻头，其核心优势在于能够实现高达 15 倍径的稳定钻孔，并显著提升加工效率和刀具寿命。

特性参数
产品系列6517
产品名称RT 100 T AL
加工深度25 × 直径 (25xD)
刀具材料整体硬质合金 (Solid Carbide)
涂层无涂层 (Bright)，镜面抛光
冷却方式带内冷 (Coolant Through)
直径范围3.0 mm 至 14.0 mm
直径公差h7，确保高精度
钻尖角135°
柄部类型HA 型直柄 (DIN 6535-HA)
刃数2
横刃修磨从直径 3.0 mm 起
主切削刃形式凹形 (concave)
6517

技术优势

  1. 铝合金专用几何：采用 凹形主切削刃 (main cutting edge form concave) 和小平面钻尖磨削 (facet point grind)，有助于控制切屑成形与卷曲，实现顺畅排屑。

  2. 光滑的排屑槽：排屑槽经过镜面抛光处理，内表面粗糙度极低，能大程度减少切屑粘附，显著改善排屑效果。

  3. 双刃带设计 (Double Margin)：钻头带有四个导向倒角 (Four guide chamfers)，在钻孔时提供更好的导向和支撑，增强了加工过程的稳定性，确保了钻孔的直线度和尺寸精度。

  4. 内冷通道 (Coolant Through)：强制冷却液直达切削区域，有效降低切削区温度，并利用高压将切屑高效冲出，是实现稳定深孔加工的关键。

  5. 使用引导钻：为确保精度，钻孔前必须使用引导钻（如RT 100 Al, 订货号5768或RT 100 FB, 订货号6596）进行预钻孔，引导孔深度至少为1.5倍至3倍刀具直径。

适用材料

  • 主要应用：专为N类（有色金属，特别是铝合金）材料的深孔加工设计，非常适用于汽车行业的气缸盖、液压阀块和各类成型件的加工。

  • 材料适用性：在加工硅含量低于9%的铝合金时能发挥性能，但同样适用于硅含量高于9%的铝合金以及其他有色金属。

  • 其他材料：该钻头也可用于加工P类（钢）、M类（不锈钢）、K类（铸铁）、S类（耐热合金）以及H类（硬材料），但需注意其在这些材料上的加工效果可能不如在铝合金上理想。

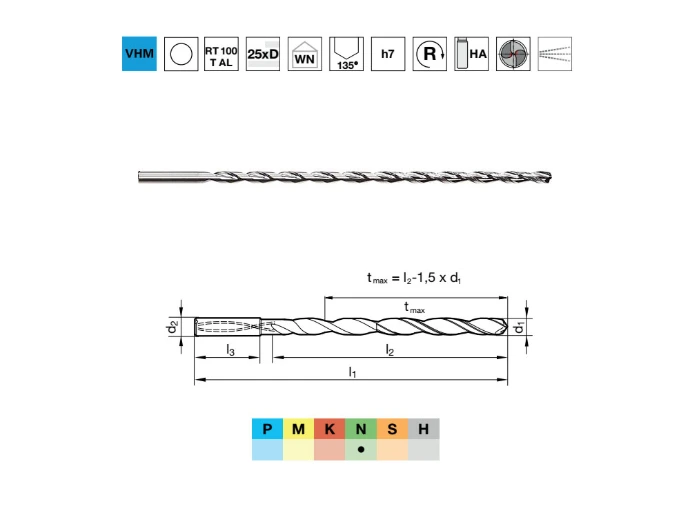

规格参数

订货号 直径d1 (mm) 柄径d2 (mm) 总长l1 (mm) 刃长l2 (mm) 柄长l3 (mm)
6517 3.000 3 6 125 85 36
6517 3.100 3.1 6 141 101 36
6517 3.170 3.17 6 141 101 36
6517 3.200 3.2 6 141 101 36
6517 3.250 3.25 6 141 101 36
6517 3.300 3.3 6 141 101 36
6517 3.400 3.4 6 141 101 36
6517 3.500 3.5 6 156 116 36
6517 3.570 3.57 6 156 116 36
6517 3.600 3.6 6 156 116 36
6517 3.700 3.7 6 156 116 36
6517 3.800 3.8 6 156 116 36
6517 3.900 3.9 6 156 116 36
6517 3.970 3.97 6 156 116 36
6517 4.000 4 6 156 116 36
6517 4.100 4.1 6 183 143 36
6517 4.200 4.2 6 183 143 36
6517 4.300 4.3 6 183 143 36
6517 4.370 4.37 6 183 143 36
6517 4.400 4.4 6 183 143 36
6517 4.500 4.5 6 183 143 36
6517 4.600 4.6 6 183 143 36
6517 4.650 4.65 6 183 143 36
6517 4.700 4.7 6 183 143 36
6517 4.760 4.76 6 183 143 36
6517 4.800 4.8 6 183 143 36
6517 4.900 4.9 6 183 143 36
6517 5.000 5 6 183 143 36
6517 5.100 5.1 6 210 170 36
6517 5.160 5.16 6 210 170 36
6517 5.200 5.2 6 210 170 36
6517 5.300 5.3 6 210 170 36
6517 5.400 5.4 6 210 170 36
6517 5.500 5.5 6 210 170 36
6517 5.550 5.55 6 210 170 36
6517 5.560 5.56 6 210 170 36
6517 5.600 5.6 6 210 170 36
6517 5.700 5.7 6 210 170 36
6517 5.800 5.8 6 210 170 36
6517 5.900 5.9 6 210 170 36
6517 5.950 5.95 6 210 170 36
6517 6.000 6 6 210 170 36
6517 6.100 6.1 8 237 197 36
6517 6.200 6.2 8 237 197 36
6517 6.300 6.3 8 237 197 36
6517 6.350 6.35 8 237 197 36
6517 6.400 6.4 8 237 197 36
6517 6.500 6.5 8 237 197 36
6517 6.600 6.6 8 237 197 36
6517 6.700 6.7 8 237 197 36
6517 6.750 6.75 8 237 197 36
6517 6.800 6.8 8 237 197 36
6517 6.900 6.9 8 237 197 36
6517 7.000 7 8 237 197 36
6517 7.100 7.1 8 263 223 36
6517 7.140 7.14 8 263 223 36
6517 7.200 7.2 8 263 223 36
6517 7.300 7.3 8 263 223 36
6517 7.400 7.4 8 263 223 36
6517 7.500 7.5 8 263 223 36
6517 7.540 7.54 8 263 223 36
6517 7.600 7.6 8 263 223 36
6517 7.700 7.7 8 263 223 36
6517 7.800 7.8 8 263 223 36
6517 7.900 7.9 8 263 223 36
6517 7.940 7.94 8 263 223 36
6517 8.000 8 8 263 223 36
6517 8.100 8.1 10 294 250 40
6517 8.200 8.2 10 294 250 40
6517 8.300 8.3 10 294 250 40
6517 8.330 8.33 10 294 250 40
6517 8.400 8.4 10 294 250 40
6517 8.500 8.5 10 294 250 40
6517 8.600 8.6 10 294 250 40
6517 8.700 8.7 10 294 250 40
6517 8.730 8.73 10 294 250 40
6517 8.800 8.8 10 294 250 40
6517 8.900 8.9 10 294 250 40
6517 9.000 9 10 294 250 40
6517 9.100 9.1 10 321 277 40
6517 9.130 9.13 10 321 277 40
6517 9.200 9.2 10 321 277 40
6517 9.250 9.25 10 321 277 40
6517 9.300 9.3 10 321 277 40
6517 9.340 9.34 10 321 277 40
6517 9.400 9.4 10 321 277 40
6517 9.500 9.5 10 321 277 40
6517 9.520 9.52 10 321 277 40
6517 9.600 9.6 10 321 277 40
6517 9.700 9.7 10 321 277 40
6517 9.800 9.8 10 321 277 40
6517 9.900 9.9 10 321 277 40
6517 9.920 9.92 10 321 277 40
6517 10.000 10 10 321 277 40
6517 10.100 10.1 12 359 310 45
6517 10.200 10.2 12 359 310 45
6517 10.300 10.3 12 359 310 45
6517 10.320 10.32 12 359 310 45
6517 10.400 10.4 12 359 310 45
6517 10.500 10.5 12 359 310 45
6517 10.600 10.6 12 359 310 45
6517 10.700 10.7 12 359 310 45
6517 10.800 10.8 12 359 310 45
6517 10.900 10.9 12 359 310 45
6517 11.000 11 12 359 310 45
6517 11.100 11.1 12 386 337 45
6517 11.110 11.11 12 386 337 45
6517 11.200 11.2 12 386 337 45
6517 11.300 11.3 12 386 337 45
6517 11.400 11.4 12 386 337 45
6517 11.500 11.5 12 386 337 45
6517 11.600 11.6 12 386 337 45
6517 11.700 11.7 12 386 337 45
6517 11.800 11.8 12 386 337 45
6517 11.900 11.9 12 386 337 45
6517 11.910 11.91 12 386 337 45
6517 12.000 12 12 386 337 45
6517 12.100 12.1 14 437 388 45
6517 12.200 12.2 14 437 388 45
6517 12.500 12.5 14 437 388 45
6517 12.600 12.6 14 437 388 45
6517 12.700 12.7 14 437 388 45
6517 12.800 12.8 14 437 388 45
6517 12.900 12.9 14 437 388 45
6517 13.000 13 14 437 388 45
6517 13.100 13.1 14 437 388 45
6517 13.300 13.3 14 437 388 45
6517 13.400 13.4 14 437 388 45
6517 13.500 13.5 14 437 388 45
6517 13.700 13.7 14 437 388 45
6517 13.800 13.8 14 437 388 45
6517 14.000 14 14 437 388 45

切削参数: 在不同公称直径（Ø 3 6 8 10 12 14 16 20mm）下，对应的每转进给量 f（单位 mm/rev）。

加工组材料描述Vc (m/min)进给量 f (mm/rev) 对应钻头直径 (mm)
N1.1.1变形铝合金，非热处理强化，60 HB1200.155 / 0.190 / 0.225 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495
N1.1.2变形铝合金，热处理强化，100 HB1200.155 / 0.190 / 0.225 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495
N2.1.1铸造铝合金，非热处理强化，≤12% Si，75 HB1100.190 / 0.240 / 0.285 / 0.325 / 0.405 / 0.480 / 0.550 / 0.620
N2.1.2铸造铝合金，热处理强化，≤12% Si，90 HB1100.190 / 0.240 / 0.285 / 0.325 / 0.405 / 0.480 / 0.550 / 0.620
N2.1.3铸造铝合金，非热处理强化，>12% Si，130 HB950.165 / 0.205 / 0.240 / 0.275 / 0.345 / 0.410 / 0.470 / 0.525
N3.1.1铜和铜合金：易切削合金，Pb > 1%1400.125 / 0.155 / 0.180 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395
N3.1.2铜和铜合金：CuZn，CuSnZn1200.105 / 0.130 / 0.155 / 0.175 / 0.220 / 0.260 / 0.300 / 0.335
N3.1.3铜和铜合金：CuSn，无铅铜，电解铜1100.100 / 0.120 / 0.145 / 0.165 / 0.205 / 0.245 / 0.280 / 0.315
N4.1.1非金属材料：热固性塑料，纤维增强塑料900.040 / 0.050 / 0.055 / 0.065 / 0.080 / 0.095 / 0.110 / 0.125
