768系列铸铁铝合金整体硬质合金直槽钻头

768 是RT 150 GG（Straight Flute / 直槽） 系列的4×D、带内冷通道、整体硬质合金比率钻头，主打120° 锥面减薄顶角、直槽设计、内冷直达切削区，是针对铸铝（含硅量 > 10%）、铸铁、短切屑黄铜等短切屑材料的专业级解决方案。
2026年4月15日 由
cuttingtools

768系列整体硬质合金直槽钻头

4倍径内冷高效加工

768 是RT 150 GG（Straight Flute / 直槽） 系列的4×D、带内冷通道、整体硬质合金比率钻头，主打120° 锥面减薄顶角、直槽设计、内冷直达切削区，是针对铸铝（含硅量 > 10%）、铸铁、短切屑黄铜等短切屑材料的专业级解决方案。

参数项详情
系列RT 150 GG
材质整体硬质合金
表面处理光亮表面（blank）
直径范围3.0–20.0 mm
直径公差m7（精密级）
钻深 / 刃长4×D
顶角120° 锥面减薄
刃型2 刃、直槽
柄型DIN 6535 HA 直柄
标准公司标准
冷却方式带内冷通道
切削方向右旋
适用转速适配短切屑材料的高转速加工
768

核心技术优势

  1. GG 专用直槽设计独特直槽结构 + 光亮表面处理，切屑排出顺畅，适配短切屑材料加工特性，有效减少切屑堵塞风险。直槽设计使刀具在加工过程中刚性表现良好，振动小，孔壁质量稳定。
  2. 120° 锥面减薄顶角专利锥面减薄设计，自定心能力良好，定位精准，多数工况可无啄钻连续加工，减少工序，提升加工效率。平面减薄（≥Ø3.0mm）进一步优化切削力分布，降低加工负荷。
  3. 内冷直达切削区 + 高效排屑高压内冷（≥15 bar）直接冷却刀尖，降低切削温度、冲刷切屑，适配短切屑材料加工的高发热特性，提升加工稳定性与表面质量。双棱带设计提高孔壁精度（圆度 / 直线度佳），减少摩擦与磨损。
  4. GG 专用硬质合金基体针对短切屑材料加工优化的合金配方，实现硬度与韧性的平衡，减少加工中的刃口崩损风险，适配铸铝、铸铁、短切屑黄铜的切削工况。

典型应用场景

  • 汽车制造：发动机缸体（铸铝）、变速箱壳体（铸铁）、刹车系统部件（短切屑黄铜）
  • 航空航天：铝合金结构件（含硅量高的铸造铝合金）
  • 通用机械：泵体、阀体（铸铁 / 铸铝材质）
  • 电子制造：散热片、外壳（铸铝材质）

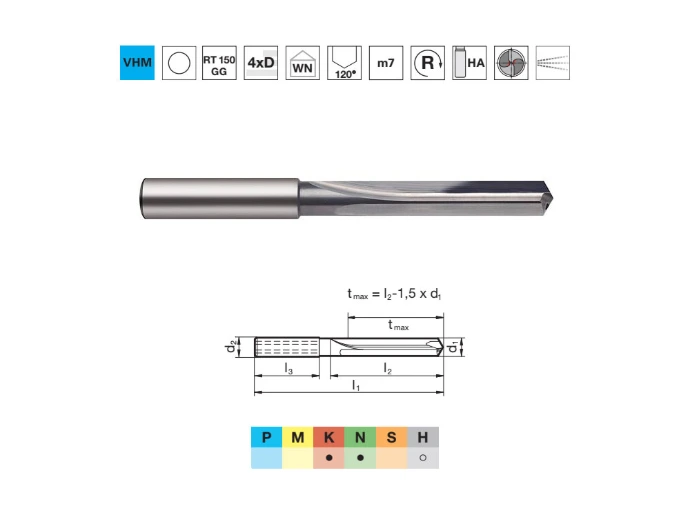

规格参数

订货号 直径d1 (mm) 柄径d2 (mm) 总长l1 (mm) 刃长l2 (mm) 柄长l3 (mm)
768 3.000 3 6 66 24 36
768 3.100 3.1 6 66 24 36
768 3.200 3.2 6 66 24 36
768 3.300 3.3 6 66 24 36
768 3.400 3.4 6 66 24 36
768 3.500 3.5 6 66 24 36
768 3.600 3.6 6 66 24 36
768 3.700 3.7 6 66 24 36
768 3.800 3.8 6 74 30 36
768 3.900 3.9 6 74 30 36
768 4.000 4 6 74 30 36
768 4.100 4.1 6 74 30 36
768 4.200 4.2 6 74 30 36
768 4.300 4.3 6 74 30 36
768 4.400 4.4 6 74 30 36
768 4.500 4.5 6 74 30 36
768 4.600 4.6 6 74 30 36
768 4.700 4.7 6 74 30 36
768 4.800 4.8 6 74 36 36
768 4.900 4.9 6 74 36 36
768 5.000 5 6 74 36 36
768 5.100 5.1 6 74 36 36
768 5.160 5.16 6 74 36 36
768 5.200 5.2 6 74 36 36
768 5.300 5.3 6 74 36 36
768 5.400 5.4 6 74 36 36
768 5.500 5.5 6 74 36 36
768 5.560 5.56 6 74 36 36
768 5.600 5.6 6 74 36 36
768 5.700 5.7 6 74 36 36
768 5.800 5.8 6 74 36 36
768 5.900 5.9 6 74 36 36
768 5.950 5.95 6 74 36 36
768 6.000 6 6 74 36 36
768 6.100 6.1 8 91 53 36
768 6.200 6.2 8 91 53 36
768 6.300 6.3 8 91 53 36
768 6.350 6.35 8 91 53 36
768 6.400 6.4 8 91 53 36
768 6.500 6.5 8 91 53 36
768 6.600 6.6 8 91 53 36
768 6.700 6.7 8 91 53 36
768 6.750 6.75 8 91 53 36
768 6.800 6.8 8 91 53 36
768 6.900 6.9 8 91 53 36
768 7.000 7 8 91 53 36
768 7.100 7.1 8 91 53 36
768 7.140 7.14 8 91 53 36
768 7.200 7.2 8 91 53 36
768 7.300 7.3 8 91 53 36
768 7.400 7.4 8 91 53 36
768 7.500 7.5 8 91 53 36
768 7.540 7.54 8 91 53 36
768 7.600 7.6 8 91 53 36
768 7.700 7.7 8 91 53 36
768 7.800 7.8 8 91 53 36
768 7.900 7.9 8 91 53 36
768 7.940 7.94 8 91 53 36
768 8.000 8 8 91 53 36
768 8.100 8.1 10 103 61 40
768 8.200 8.2 10 103 61 40
768 8.300 8.3 10 103 61 40
768 8.330 8.33 10 103 61 40
768 8.400 8.4 10 103 61 40
768 8.500 8.5 10 103 61 40
768 8.600 8.6 10 103 61 40
768 8.700 8.7 10 103 61 40
768 8.730 8.73 10 103 61 40
768 8.800 8.8 10 103 61 40
768 8.900 8.9 10 103 61 40
768 9.000 9 10 103 61 40
768 9.100 9.1 10 103 61 40
768 9.130 9.13 10 103 61 40
768 9.200 9.2 10 103 61 40
768 9.300 9.3 10 103 61 40
768 9.400 9.4 10 103 61 40
768 9.500 9.5 10 103 61 40
768 9.520 9.52 10 103 61 40
768 9.600 9.6 10 103 61 40
768 9.700 9.7 10 103 61 40
768 9.800 9.8 10 103 61 40
768 9.900 9.9 10 103 61 40
768 9.920 9.92 10 103 61 40
768 10.000 10 10 103 61 40
768 10.200 10.2 12 118 71 45
768 10.320 10.32 12 118 71 45
768 10.500 10.5 12 118 71 45
768 10.720 10.72 12 118 71 45
768 11.000 11 12 118 71 45
768 11.110 11.11 12 118 71 45
768 11.200 11.2 12 118 71 45
768 11.500 11.5 12 118 71 45
768 11.510 11.51 12 118 71 45
768 11.910 11.91 12 118 71 45
768 12.000 12 12 118 71 45
768 12.300 12.3 14 124 74 45
768 12.500 12.5 14 124 74 45
768 12.700 12.7 14 124 74 45
768 13.000 13 14 124 74 45
768 13.500 13.5 14 124 74 45
768 14.000 14 14 124 74 45
768 14.500 14.5 16 133 83 48
768 15.000 15 16 133 83 48
768 15.500 15.5 16 133 83 48
768 16.000 16 16 133 83 48
768 16.500 16.5 18 143 93 48
768 17.000 17 18 143 93 48
768 17.500 17.5 18 143 93 48
768 18.000 18 18 143 93 48
768 18.500 18.5 20 153 101 50
768 19.000 19 20 153 101 50
768 19.500 19.5 20 153 101 50
768 20.000 20 20 153 101 50
768 20.500 20.5 25 160 106 56
768 21.000 21 25 160 106 56
768 21.500 21.5 25 168 110 56
768 22.000 22 25 168 110 56
768 22.500 22.5 25 172 115 56
768 23.000 23 25 172 115 56
768 23.500 23.5 25 172 115 56
768 24.000 24 25 172 115 56
768 24.500 24.5 25 182 127 56
768 25.000 25 25 182 127 56

切削参数: 在不同公称直径（Ø 3 6 8 10 12 14 16 20mm）下，对应的每转进给量 f（单位 mm/rev）。

加工组材料描述Vc (m/min)进给量 f (mm/rev) 对应钻头直径 (mm)
K1.1.1灰口铸铁，珠光体/铁素体，180 HB1000.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
K1.1.2灰口铸铁，珠光体/马氏体，260 HB850.105 / 0.175 / 0.220 / 0.260 / 0.300 / 0.335 / 0.375 / 0.440
K1.2.1球墨铸铁，铁素体，160 HB850.105 / 0.175 / 0.220 / 0.260 / 0.300 / 0.335 / 0.375 / 0.440
K1.2.2球墨铸铁，珠光体，250 HB800.100 / 0.165 / 0.205 / 0.245 / 0.280 / 0.315 / 0.350 / 0.415
K1.3.1可锻铸铁，铁素体，130 HB800.100 / 0.165 / 0.205 / 0.245 / 0.280 / 0.315 / 0.350 / 0.415
K1.3.2可锻铸铁，珠光体，230 HB700.085 / 0.145 / 0.180 / 0.215 / 0.245 / 0.280 / 0.305 / 0.365
N1.1.1变形铝合金，非热处理强化，60 HB2100.155 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 / 0.650
N1.1.2变形铝合金，热处理强化，100 HB2100.155 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 / 0.650
N2.1.1铸造铝合金，非热处理强化，≤12% Si，75 HB1900.155 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 / 0.650
N2.1.2铸造铝合金，热处理强化，≤12% Si，90 HB1900.155 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 / 0.650
N2.1.3铸造铝合金，非热处理强化，>12% Si，130 HB1600.130 / 0.220 / 0.275 / 0.325 / 0.375 / 0.420 / 0.465 / 0.555
H2.1.1冷硬铸铁，400 HB350.040 / 0.065 / 0.080 / 0.095 / 0.110 / 0.125 / 0.135 / 0.165
H2.1.2冷硬铸铁，淬火并回火，< 55 HRC250.025 / 0.045 / 0.055 / 0.065 / 0.075 / 0.085 / 0.095 / 0.115
