770系列10D铸铁铝合金整体硬质合金直槽钻头

770 是 RT 150 GG 系列的10×D、直槽、带内冷通道、整体硬质合金比例钻头，主打120° 锥面减薄顶角（Relieved Cone）、直槽设计、全抛光无涂层，是针对铝合金、铝硅合金、铜合金、短切屑黄铜等非铁金属的通用型高效加工解决方案，适配直径范围3.0–20.0 mm全规格。
2026年4月15日 由
cuttingtools

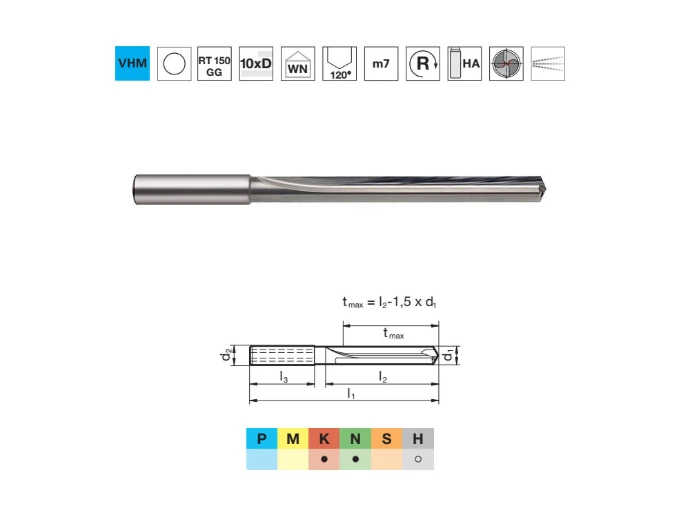

770系列整体硬质合金直槽钻头

10倍径内冷高效加工

770 是 RT 150 GG 系列的10×D、直槽、带内冷通道、整体硬质合金比例钻头，主打120° 锥面减薄顶角（Relieved Cone）、直槽设计、全抛光无涂层，是针对铝合金、铝硅合金、铜合金、短切屑黄铜等非铁金属的通用型高效加工解决方案，适配直径范围3.0–20.0 mm全规格。

参数项详情
系列RT 150 GG
材质整体硬质合金
表面处理光亮表面（blank）
直径范围3.0–20.0 mm
直径公差m7（精密级）
钻深 / 刃长10×D
顶角120° 锥面减薄
刃型2 刃、直槽
柄型DIN 6535 HA 直柄
标准公司标准
冷却方式带内冷通道
切削方向右旋
适用转速适配短切屑材料的高转速加工
770

核心技术优势

  1. GG 通用硬质合金基体针对非铁金属加工特性优化配方，平衡高硬度与高韧性，减少刃口崩损与材料粘结，强化柄部提升刚性，振动小，孔壁质量稳定。
  2. 120° 锥面减薄顶角 + 直槽设计开放式点几何设计，自定心能力良好，多数工况可无啄钻连续加工，减少工序；直槽结构优化容屑与排屑，切屑排出顺畅，适配非铁金属短切屑特性，减少堵塞与刀具磨损。
  3. 全抛光无涂层 + 双棱带引导无涂层全抛光表面，摩擦系数低，有效防止铝、铜等非铁金属的粘结与积屑瘤产生，提升孔壁表面质量；双棱带近切削刃设计，早期引导提升同轴度，孔壁圆度 / 直线度佳。
  4. 内冷直达切削区高压内冷直接冷却刀尖、降温度、冲切屑，适配非铁金属切削热低但需清洁切削区的特性，减少刀具磨损，延长使用寿命。

典型应用场景

  • 汽车制造：发动机铝缸体、变速箱铝壳体、轮毂、刹车卡钳（铝合金部件）
  • 3C 电子：手机 / 电脑铝外壳、散热片、精密连接器（铝合金 / 铜合金部件）
  • 通用机械：液压 / 气动元件、泵体、阀体（铝合金 / 铜合金部件）
  • 模具制造：铝模具、铜电极（非铁金属模具 / 电极加工）
  • 医疗器械：铝合金 / 钛合金植入件、精密仪器部件（非铁金属精密加工）

规格参数

订货号 直径d1 (mm) 柄径d2 (mm) 总长l1 (mm) 刃长l2 (mm) 柄长l3 (mm)
770 3.000 3 6 91 42 36
770 3.100 3.1 6 91 42 36
770 3.200 3.2 6 91 42 36
770 3.300 3.3 6 91 42 36
770 3.400 3.4 6 91 48 36
770 3.500 3.5 6 91 48 36
770 3.600 3.6 6 91 48 36
770 3.700 3.7 6 91 48 36
770 3.800 3.8 6 121 77 36
770 3.900 3.9 6 121 77 36
770 4.000 4 6 121 77 36
770 4.100 4.1 6 121 77 36
770 4.200 4.2 6 121 77 36
770 4.300 4.3 6 121 77 36
770 4.400 4.4 6 121 77 36
770 4.500 4.5 6 121 77 36
770 4.600 4.6 6 121 77 36
770 4.700 4.7 6 121 77 36
770 4.800 4.8 6 121 82 36
770 4.900 4.9 6 121 82 36
770 5.000 5 6 121 82 36
770 5.160 5.16 6 121 82 36
770 5.500 5.5 6 121 82 36
770 5.560 5.56 6 121 82 36
770 5.950 5.95 6 121 82 36
770 6.000 6 6 121 82 36
770 6.350 6.35 8 146 106 36
770 6.500 6.5 8 146 106 36
770 6.750 6.75 8 146 106 36
770 6.800 6.8 8 146 106 36
770 7.000 7 8 146 106 36
770 7.140 7.14 8 146 106 36
770 7.500 7.5 8 146 106 36
770 7.540 7.54 8 146 106 36
770 7.800 7.8 8 146 106 36
770 7.940 7.94 8 146 106 36
770 8.000 8 8 146 106 36
770 8.330 8.33 10 175 130 40
770 8.500 8.5 10 175 130 40
770 8.730 8.73 10 175 130 40
770 9.000 9 10 175 130 40
770 9.130 9.13 10 175 130 40
770 9.500 9.5 10 175 130 40
770 9.520 9.52 10 175 130 40
770 9.920 9.92 10 175 130 40
770 10.000 10 10 175 130 40
770 10.200 10.2 12 209 159 45
770 10.320 10.32 12 209 159 45
770 10.500 10.5 12 209 159 45
770 10.720 10.72 12 209 159 45
770 11.000 11 12 209 159 45
770 11.110 11.11 12 209 159 45
770 11.500 11.5 12 209 159 45
770 11.510 11.51 12 209 159 45
770 11.910 11.91 12 209 159 45
770 12.000 12 12 209 159 45
770 12.300 12.3 14 233 183 45
770 12.500 12.5 14 233 183 45
770 12.700 12.7 14 233 183 45
770 13.000 13 14 233 183 45
770 13.500 13.5 14 233 183 45
770 14.000 14 14 233 183 45
770 14.500 14.5 16 260 207 48
770 15.000 15 16 260 207 48
770 15.500 15.5 16 260 207 48
770 16.000 16 16 260 207 48
770 16.500 16.5 18 284 231 48
770 17.000 17 18 284 231 48
770 17.500 17.5 18 284 231 48
770 18.000 18 18 284 231 48
770 18.500 18.5 20 308 255 50
770 19.000 19 20 308 255 50
770 19.500 19.5 20 308 255 50
770 20.000 20 20 308 255 50

切削参数: 在不同公称直径（Ø 3 6 8 10 12 14 16 20mm）下，对应的每转进给量 f（单位 mm/rev）。

加工组材料描述Vc (m/min)进给量 f (mm/rev) 对应钻头直径 (mm)
K1.1.1灰口铸铁，珠光体/铁素体，180 HB1000.095 / 0.165 / 0.205 / 0.240 / 0.275 / 0.310 / 0.345 / 0.405
K1.1.2灰口铸铁，珠光体/马氏体，260 HB850.080 / 0.140 / 0.170 / 0.205 / 0.235 / 0.265 / 0.290 / 0.345
K1.2.1球墨铸铁，铁素体，160 HB850.080 / 0.140 / 0.170 / 0.205 / 0.235 / 0.265 / 0.290 / 0.345
K1.2.2球墨铸铁，珠光体，250 HB800.075 / 0.130 / 0.160 / 0.190 / 0.220 / 0.250 / 0.275 / 0.325
K1.3.1可锻铸铁，铁素体，130 HB800.075 / 0.130 / 0.160 / 0.190 / 0.220 / 0.250 / 0.275 / 0.325
K1.3.2可锻铸铁，珠光体，230 HB700.065 / 0.115 / 0.140 / 0.170 / 0.195 / 0.215 / 0.240 / 0.285
N1.1.1变形铝合金，非热处理强化，60 HB2100.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
N1.1.2变形铝合金，热处理强化，100 HB2100.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
N2.1.1铸造铝合金，非热处理强化，≤12% Si，75 HB1900.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
N2.1.2铸造铝合金，热处理强化，≤12% Si，90 HB1900.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
N2.1.3铸造铝合金，非热处理强化，>12% Si，130 HB1600.105 / 0.175 / 0.220 / 0.260 / 0.300 / 0.335 / 0.375 / 0.440
H2.1.1冷硬铸铁，400 HB350.040 / 0.065 / 0.080 / 0.095 / 0.110 / 0.125 / 0.135 / 0.165
H2.1.2冷硬铸铁，淬火并回火，< 55 HRC250.025 / 0.045 / 0.055 / 0.065 / 0.075 / 0.085 / 0.095 / 0.115
6069系列7D铸铁铝合金整体硬质合金直槽钻头
6069 是RT 150 GG（Straight Flute / 直槽铸铁专用） 系列的7×D、带内冷通道、整体硬质合金比例钻头，主打130° 多点研磨顶角（Facet Point Grind）、直槽设计、GG 专用硬质合金、光亮表面处理，是针对灰铸铁、球墨铸铁、可锻铸铁等短切屑铸铁材料的解决方案。
