4-20.00 mm整体硬质合金铰刀835系列

835 是一款用于钢、不锈钢、耐热合金等多种材料高精度铰削的优化的整体硬质合金铰刀。专为对加工效果有高要求的应用而设计。该产品为通孔和盲孔分别提供了螺旋槽 (T) 和直槽 (B) 两种结构，旨在实现IT7级的高公差，是通用机械、汽车以及航空航天等领域的关键加工工具。
2026年4月25日 由
cuttingtools

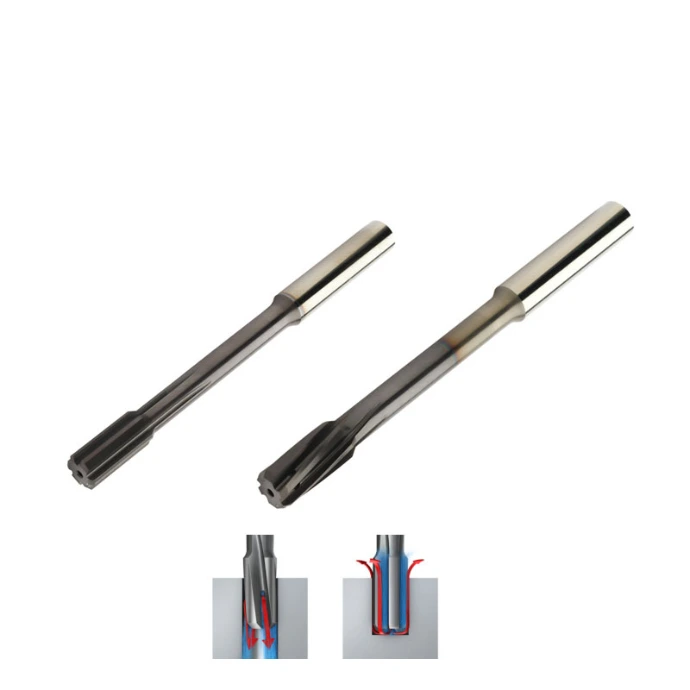

835.B/835.T铰刀

整体硬质合金铰刀

通用性强的整体硬质合金铰刀，以 H7 公差和良好的表面质量为核心



PF型

用于钢件的高性能铰刀

MF型

高性能不锈钢铰刀,也可加工耐热合金


应用定位

专为对加工效果有高要求的应用而设计。该产品为通孔和盲孔分别提供了螺旋槽 (T) 和直槽 (B) 两种结构，旨在实现IT7级的高公差，是通用机械、汽车以及航空航天等领域的关键加工工具。

产品规格

直径范围:3.97 – 20 mm
可实现孔公差:IT7 (H7)
柄部公差:h6，符合DIN 6535 HA标准
可修磨次数:3次
材质牌号:1024 (TiAlN涂层)

835 是一款用于钢、不锈钢、耐热合金等多种材料高精度铰削的优化的整体硬质合金铰刀。专为对加工效果有高要求的应用而设计。该产品为通孔和盲孔分别提供了螺旋槽 (T) 和直槽 (B) 两种结构，旨在实现IT7级的高公差，是通用机械、汽车以及航空航天等领域的关键加工工具。

该铰刀实现其高性能的核心在于三项关键设计：

  1. 非等分刃设计:这项技术通过优化策略，使切削刃间的间距互不相等，避免了在任意直径方向上出现两刃对称的情况。这种设计能有效抑制加工振动，显著改善孔的圆度。据资料显示，其加工出的孔圆度可达 1-2 μm，与传统设计（< 10 μm）相比有大幅提升。

  2. 优化的涂层:采用了适用于多种材料的 TiAlN 涂层。该涂层具有良好的耐磨性和抗积屑瘤性能，有助于提升切削参数和生产效率。

  3. 高效内冷系统:所有刀具均配备内冷通道，并能通过（轴向用于直槽，径向用于螺旋槽）喷嘴将冷却液精准送达切削区域。这可以促进排屑、降低切削温度、延长刀具寿命并改善孔的表面质量。

根据具体加工需求，835 提供两种子型号以满足不同材料的加工：

子型号主加工材料辅助加工材料
835 PFISO P (钢)、ISO K (铸铁)--
835 MFISO M (不锈钢)ISO S (Inconel等耐热合金)

为确保发挥性能，应用时的注意事项包括：

  • 刀柄选择：推荐与  930 等高精度液压刀柄配合使用，以实现稳定、快换的夹持，充分发挥刀具潜力。

  • 加工许可：预留合适的加工余量至关重要。余量过小会导致刀具磨损加剧；余量过大则会增加切削负荷，降低表面质量和工具寿命。

  • 系统刚性：工件必须装夹牢固，机床主轴不应有间隙，以最大限度地减少跳动。

综上所述， 835 是一款针对特定材料（尤其是钢、不锈钢和耐热合金）提供可靠、高精度铰削性能的优化级整体硬质合金铰刀。它通过非等分刃设计、TiAlN涂层以及内冷技术的融合，旨在稳定实现IT7级孔公差。

435铰刀

型号列表

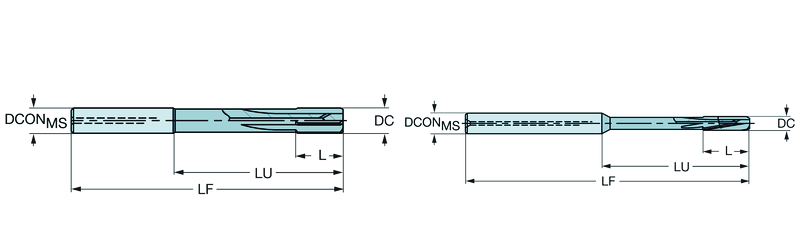

订货号 切削直径DC 柄径DCON 有用长度LU 总长OAL 容屑槽长度LCF 切削刃长度L 功能长度LF
835.B-0400-A1-PF 1024 4 39 6 75 15.6 12 74.4
835.B-0500-A1-PF 1024 5 39 6 75 15.6 12 74.25
835.B-0599-A1-PF 1024 5.99 39 6 75 15.6 12 74.1
835.B-0600-A1-PF 1024 6 39 6 75 15.6 12 74.1
835.B-0601-A1-PF 1024 6.01 39 6 75 15.6 12 74.1
835.B-0602-A1-PF 1024 6.02 39 6 75 15.6 12 74.1
835.B-0603-A1-PF 1024 6.03 39 6 75 15.6 12 74.09
835.B-0700-A1-PF 1024 7 64 8 100 20.8 16 98.95
835.B-0797-A1-PF 1024 7.97 64 8 100 20.8 16 98.8
835.B-0798-A1-PF 1024 7.98 64 8 100 20.8 16 98.8
835.B-0799-A1-PF 1024 7.99 64 8 100 20.8 16 98.8
835.B-0800-A1-PF 1024 8 64 8 100 20.8 16 98.8
835.B-0802-A1-PF 1024 8.02 64 8 100 20.8 16 98.79
835.B-0900-A1-PF 1024 9 60 10 100 26 20 98.65
835.B-0950-A1-PF 1024 9.5 80 10 120 26 20 118.57
835.B-0997-A1-PF 1024 9.97 80 10 120 26 20 118.5
835.B-1000-A1-PF 1024 10 80 10 120 26 20 118.5
835.B-1001-A1-PF 1024 10.01 80 10 120 26 20 118.5
835.B-1002-A1-PF 1024 10.02 80 10 120 26 20 118.49
835.B-1003-A1-PF 1024 10.03 80 10 120 26 20 118.49
835.B-1050-A1-PF 1024 10.5 75 12 120 26 20 118.42
835.B-1100-A1-PF 1024 11 75 12 120 26 20 118.35
835.B-1150-A1-PF 1024 11.5 75 12 120 26 20 118.27
835.B-1197-A1-PF 1024 11.97 75 12 120 26 20 118.2
835.B-1199-A1-PF 1024 11.99 75 12 120 26 20 118.2
835.B-1200-A1-PF 1024 12 75 12 120 26 20 118.2
835.B-1201-A1-PF 1024 12.01 75 12 120 26 20 118.2
835.B-1202-A1-PF 1024 12.02 75 12 120 26 20 118.19
835.B-1300-A1-PF 1024 13 85 14 130 28.6 22 128.05
835.B-1400-A1-PF 1024 14 85 14 130 28.6 22 127.9
835.B-1500-A1-PF 1024 15 82 16 130 28.6 22 127.75
835.B-1600-A1-PF 1024 16 102 16 150 32.5 25 147.6
835.B-1800-A1-PF 1024 18 102 18 150 32.5 25 147.3
835.B-1900-A1-PF 1024 19 100 20 150 32.5 25 147.14
835.B-2000-A1-PF 1024 20 100 20 150 32.5 25 146.99
835.T-0398-A1-PF 1024 3.98 39 6 75 15.6 12 74.4
835.T-0400-A1-PF 1024 4 39 6 75 15.6 12 74.4
835.T-0401-A1-PF 1024 4.01 39 6 75 15.6 12 74.4
835.T-0402-A1-PF 1024 4.02 39 6 75 15.6 12 74.4
835.T-0500-A1-PF 1024 5 39 6 75 15.6 12 74.25
835.T-0501-A1-PF 1024 5.01 39 6 75 15.6 12 74.25
835.T-0598-A1-PF 1024 5.98 39 6 75 15.6 12 74.1
835.T-0600-A1-PF 1024 6 39 6 75 15.6 12 74.1
835.T-0601-A1-PF 1024 6.01 39 6 75 15.6 12 74.1
835.T-0602-A1-PF 1024 6.02 39 6 75 15.6 12 74.1
835.T-0603-A1-PF 1024 6.03 39 6 75 15.6 12 74.09
835.T-0650-A1-PF 1024 6.5 64 8 100 20.8 16 99.02
835.T-0700-A1-PF 1024 7 64 8 100 20.8 16 98.95
835.T-0750-A1-PF 1024 7.5 64 8 100 20.8 16 98.87
835.T-0797-A1-PF 1024 7.97 64 8 100 20.8 16 98.8
835.T-0800-A1-PF 1024 8 64 8 100 20.8 16 98.8
835.T-0801-A1-PF 1024 8.01 64 8 100 20.8 16 98.8
835.T-0802-A1-PF 1024 8.02 64 8 100 20.8 16 98.79
835.T-0803-A1-PF 1024 8.03 64 8 100 20.8 16 98.79
835.T-0900-A1-PF 1024 9 60 10 100 26 20 98.65
835.T-0950-A1-PF 1024 9.5 80 10 120 26 20 118.57
835.T-0997-A1-PF 1024 9.97 80 10 120 26 20 118.5
835.T-0999-A1-PF 1024 9.99 80 10 120 26 20 118.5
835.T-1000-A1-PF 1024 10 80 10 120 26 20 118.5
835.T-1001-A1-PF 1024 10.01 80 10 120 26 20 118.5
835.T-1002-A1-PF 1024 10.02 80 10 120 26 20 118.49
835.T-1050-A1-PF 1024 10.5 75 12 120 26 20 118.42
835.T-1100-A1-PF 1024 11 75 12 120 26 20 118.35
835.T-1200-A1-PF 1024 12 75 12 120 26 20 118.2
835.T-1201-A1-PF 1024 12.01 75 12 120 26 20 118.2
835.T-1202-A1-PF 1024 12.02 75 12 120 26 20 118.19
835.T-1300-A1-PF 1024 13 85 14 130 28.6 22 128.05
835.T-1400-A1-PF 1024 14 85 14 130 28.6 22 127.9
835.T-1500-A1-PF 1024 15 82 16 130 28.6 22 127.75
835.T-1600-A1-PF 1024 16 102 16 150 32.5 25 147.6
835.T-1700-A1-PF 1024 17 102 18 150 32.5 25 147.45
835.T-1800-A1-PF 1024 18 102 18 150 32.5 25 147.3
835.T-2000-A1-PF 1024 20 100 20 150 32.5 25 146.99
835.B-0397-A1-MF 1024 3.97 39 6 75 15.6 12 74.4
835.B-0400-A1-MF 1024 4 39 6 75 15.6 12 74.4
835.B-0402-A1-MF 1024 4.02 39 6 75 15.6 12 74.4
835.B-0497-A1-MF 1024 4.97 39 6 75 15.6 12 74.25
835.B-0500-A1-MF 1024 5 39 6 75 15.6 12 74.25
835.B-0600-A1-MF 1024 6 39 6 75 15.6 12 74.1
835.B-0601-A1-MF 1024 6.01 39 6 75 15.6 12 74.1
835.B-0602-A1-MF 1024 6.02 39 6 75 15.6 12 74.1
835.B-0700-A1-MF 1024 7 64 8 100 20.8 16 98.95
835.B-0800-A1-MF 1024 8 64 8 100 20.8 16 98.8
835.B-0801-A1-MF 1024 8.01 64 8 100 20.8 16 98.8
835.B-0850-A1-MF 1024 8.5 60 10 100 26 20 98.72
835.B-0900-A1-MF 1024 9 60 10 100 26 20 98.65
835.B-1000-A1-MF 1024 10 80 10 120 26 20 118.5
835.B-1100-A1-MF 1024 11 75 12 120 26 20 118.35
835.B-1150-A1-MF 1024 11.5 75 12 120 26 20 118.27
835.B-1200-A1-MF 1024 12 75 12 120 26 20 118.2
835.B-1400-A1-MF 1024 14 85 14 130 28.6 22 127.9
835.B-1600-A1-MF 1024 16 102 16 150 32.5 25 147.6
835.T-0397-A1-MF 1024 3.97 39 6 75 15.6 12 74.4
835.T-0400-A1-MF 1024 4 39 6 75 15.6 12 74.4
835.T-0401-A1-MF 1024 4.01 39 6 75 15.6 12 74.4
835.T-0402-A1-MF 1024 4.02 39 6 75 15.6 12 74.4
835.T-0500-A1-MF 1024 5 39 6 75 15.6 12 74.25
835.T-0503-A1-MF 1024 5.03 39 6 75 15.6 12 74.24
835.T-0599-A1-MF 1024 5.99 39 6 75 15.6 12 74.1
835.T-0600-A1-MF 1024 6 39 6 75 15.6 12 74.1
835.T-0602-A1-MF 1024 6.02 39 6 75 15.6 12 74.1
835.T-0650-A1-MF 1024 6.5 64 8 100 20.8 16 99.02
835.T-0700-A1-MF 1024 7 64 8 100 20.8 16 98.95
835.T-0750-A1-MF 1024 7.5 64 8 100 20.8 16 98.87
835.T-0800-A1-MF 1024 8 64 8 100 20.8 16 98.8
835.T-0802-A1-MF 1024 8.02 64 8 100 20.8 16 98.79
835.T-0850-A1-MF 1024 8.5 60 10 100 26 20 98.72
835.T-0900-A1-MF 1024 9 60 10 100 26 20 98.65
835.T-0950-A1-MF 1024 9.5 80 10 120 26 20 118.57
835.T-1000-A1-MF 1024 10 80 10 120 26 20 118.5
835.T-1001-A1-MF 1024 10.01 80 10 120 26 20 118.5
835.T-1050-A1-MF 1024 10.5 75 12 120 26 20 118.42
835.T-1200-A1-MF 1024 12 75 12 120 26 20 118.2
835.T-1400-A1-MF 1024 14 85 14 130 28.6 22 127.9
835.T-1500-A1-MF 1024 15 82 16 130 28.6 22 127.75
835.T-1600-A1-MF 1024 16 102 16 150 32.5 25 147.6
