8510系列双相不锈钢高温合金内冷整体硬质合金钻头

8510 （Stainless Steel / 不锈钢用） 系列的 3×D、带内冷通道、整体硬质合金钻头
2026年8月16日 由
安先生

8510系列整体硬质合金钻头

内冷不锈钢加工

3×D、带内冷通道、整体硬质合金钻头，不锈钢（含双相钢）加工 。

参数具体信息

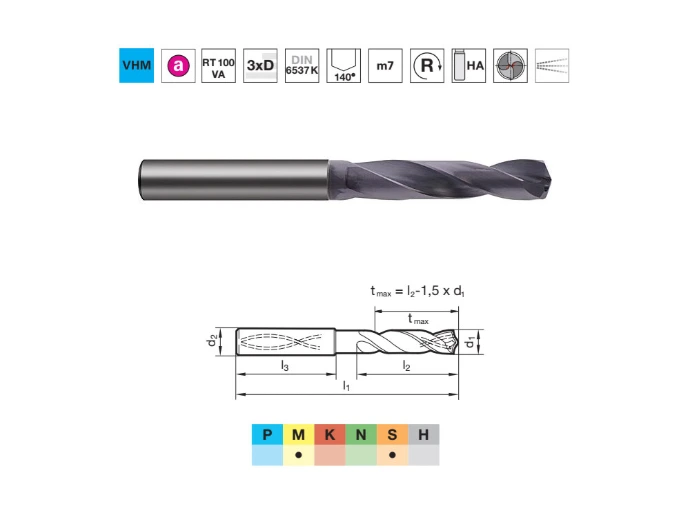

型号 (Article no.)8510
产品系列描述Ratio drills VA
材料 (Tool material)整体硬质合金 (Solid Carbide)
涂层 (Surface)nano-A PVD 纳米涂层（抗氧化、抗粘结、耐高温≈800℃）
是否带内冷 (Internal cooling)是
直径范围 (Diameter)3 mm 至 20 mm
柄部形式 (Shank)DIN 6535 HA 直柄
刀具公差 (Tolerance on Ø)m7
切削深度 (Cutting depth)3 x D (即约3倍径)
标准 (Standard)DIN 6537 K
顶角 (Point Angle)140°
其他特性VA 刃口 + 平面减薄设计
8510

规格参数

订货号 直径d1 (mm) 柄径d2 (mm) 总长l1 (mm) 刃长l2 (mm) 柄长l3 (mm)
8510 3.000 3 6 62 20 36
8510 3.100 3.1 6 62 20 36
8510 3.170 3.17 6 62 20 36
8510 3.200 3.2 6 62 20 36
8510 3.250 3.25 6 62 20 36
8510 3.300 3.3 6 62 20 36
8510 3.400 3.4 6 62 20 36
8510 3.500 3.5 6 62 20 36
8510 3.570 3.57 6 62 20 36
8510 3.600 3.6 6 62 20 36
8510 3.700 3.7 6 62 20 36
8510 3.800 3.8 6 66 24 36
8510 3.900 3.9 6 66 24 36
8510 3.970 3.97 6 66 24 36
8510 4.000 4 6 66 24 36
8510 4.100 4.1 6 66 24 36
8510 4.200 4.2 6 66 24 36
8510 4.300 4.3 6 66 24 36
8510 4.370 4.37 6 66 24 36
8510 4.400 4.4 6 66 24 36
8510 4.500 4.5 6 66 24 36
8510 4.600 4.6 6 66 24 36
8510 4.650 4.65 6 66 24 36
8510 4.700 4.7 6 66 24 36
8510 4.760 4.76 6 66 28 36
8510 4.800 4.8 6 66 28 36
8510 4.900 4.9 6 66 28 36
8510 5.000 5 6 66 28 36
8510 5.100 5.1 6 66 28 36
8510 5.160 5.16 6 66 28 36
8510 5.200 5.2 6 66 28 36
8510 5.300 5.3 6 66 28 36
8510 5.400 5.4 6 66 28 36
8510 5.500 5.5 6 66 28 36
8510 5.550 5.55 6 66 28 36
8510 5.560 5.56 6 66 28 36
8510 5.600 5.6 6 66 28 36
8510 5.700 5.7 6 66 28 36
8510 5.800 5.8 6 66 28 36
8510 5.900 5.9 6 66 28 36
8510 5.950 5.95 6 66 28 36
8510 6.000 6 6 66 28 36
8510 6.100 6.1 8 79 34 36
8510 6.200 6.2 8 79 34 36
8510 6.300 6.3 8 79 34 36
8510 6.350 6.35 8 79 34 36
8510 6.400 6.4 8 79 34 36
8510 6.500 6.5 8 79 34 36
8510 6.600 6.6 8 79 34 36
8510 6.700 6.7 8 79 34 36
8510 6.750 6.75 8 79 34 36
8510 6.800 6.8 8 79 34 36
8510 6.900 6.9 8 79 34 36
8510 7.000 7 8 79 34 36
8510 7.100 7.1 8 79 41 36
8510 7.140 7.14 8 79 41 36
8510 7.200 7.2 8 79 41 36
8510 7.300 7.3 8 79 41 36
8510 7.400 7.4 8 79 41 36
8510 7.500 7.5 8 79 41 36
8510 7.540 7.54 8 79 41 36
8510 7.600 7.6 8 79 41 36
8510 7.700 7.7 8 79 41 36
8510 7.800 7.8 8 79 41 36
8510 7.900 7.9 8 79 41 36
8510 7.940 7.94 8 79 41 36
8510 8.000 8 8 79 41 36
8510 8.100 8.1 10 89 47 40
8510 8.200 8.2 10 89 47 40
8510 8.300 8.3 10 89 47 40
8510 8.330 8.33 10 89 47 40
8510 8.400 8.4 10 89 47 40
8510 8.500 8.5 10 89 47 40
8510 8.600 8.6 10 89 47 40
8510 8.700 8.7 10 89 47 40
8510 8.730 8.73 10 89 47 40
8510 8.800 8.8 10 89 47 40
8510 8.900 8.9 10 89 47 40
8510 9.000 9 10 89 47 40
8510 9.100 9.1 10 89 47 40
8510 9.130 9.13 10 89 47 40
8510 9.200 9.2 10 89 47 40
8510 9.250 9.25 10 89 47 40
8510 9.300 9.3 10 89 47 40
8510 9.400 9.4 10 89 47 40
8510 9.500 9.5 10 89 47 40
8510 9.520 9.52 10 89 47 40
8510 9.600 9.6 10 89 47 40
8510 9.700 9.7 10 89 47 40
8510 9.800 9.8 10 89 47 40
8510 9.900 9.9 10 89 47 40
8510 9.920 9.92 10 89 47 40
8510 10.000 10 10 89 47 40
8510 10.100 10.1 12 102 55 45
8510 10.200 10.2 12 102 55 45
8510 10.300 10.3 12 102 55 45
8510 10.320 10.32 12 102 55 45
8510 10.400 10.4 12 102 55 45
8510 10.500 10.5 12 102 55 45
8510 10.600 10.6 12 102 55 45
8510 10.700 10.7 12 102 55 45
8510 10.800 10.8 12 102 55 45
8510 10.900 10.9 12 102 55 45
8510 11.000 11 12 102 55 45
8510 11.100 11.1 12 102 55 45
8510 11.110 11.11 12 102 55 45
8510 11.200 11.2 12 102 55 45
8510 11.300 11.3 12 102 55 45
8510 11.400 11.4 12 102 55 45
8510 11.500 11.5 12 102 55 45
8510 11.600 11.6 12 102 55 45
8510 11.700 11.7 12 102 55 45
8510 11.800 11.8 12 102 55 45
8510 11.900 11.9 12 102 55 45
8510 11.910 11.91 12 102 55 45
8510 12.000 12 12 102 55 45
8510 12.200 12.2 14 107 60 45
8510 12.500 12.5 14 107 60 45
8510 12.700 12.7 14 107 60 45
8510 12.800 12.8 14 107 60 45
8510 13.000 13 14 107 60 45
8510 13.300 13.3 14 107 60 45
8510 13.500 13.5 14 107 60 45
8510 13.700 13.7 14 107 60 45
8510 14.000 14 14 107 60 45
8510 14.200 14.2 16 115 65 48
8510 14.290 14.29 16 115 65 48
8510 14.300 14.3 16 115 65 48
8510 14.500 14.5 16 115 65 48
8510 14.700 14.7 16 115 65 48
8510 15.000 15 16 115 65 48
8510 15.200 15.2 16 115 65 48
8510 15.300 15.3 16 115 65 48
8510 15.500 15.5 16 115 65 48
8510 15.700 15.7 16 115 65 48
8510 16.000 16 16 115 65 48
8510 16.300 16.3 18 123 73 48
8510 16.500 16.5 18 123 73 48
8510 16.900 16.9 18 123 73 48
8510 17.000 17 18 123 73 48
8510 17.300 17.3 18 123 73 48
8510 17.500 17.5 18 123 73 48
8510 18.000 18 18 123 73 48
8510 18.500 18.5 20 131 79 50
8510 18.900 18.9 20 131 79 50
8510 19.000 19 20 131 79 50
8510 19.050 19.05 20 131 79 50
8510 19.300 19.3 20 131 79 50
8510 19.500 19.5 20 131 79 50
8510 20.000 20 20 131 79 50

切削参数: 在不同公称直径（Ø 3 6 8 10 12 14 16 20mm）下，对应的每转进给量 f（单位 mm/rev）。

加工组材料描述Vc (m/min)进给量 f (mm/rev) 对应钻头直径 (mm)
M1.1.1不锈钢，铁素体/马氏体，含易切削添加剂800.075 / 0.130 / 0.160 / 0.190 / 0.220 / 0.250 / 0.275 / 0.325
M1.1.2不锈钢，铁素体/马氏体，退火，抗拉强度 680 N/mm²，200 HB700.070 / 0.115 / 0.145 / 0.175 / 0.200 / 0.225 / 0.245 / 0.295
M1.1.3不锈钢，铁素体/马氏体，热处理，抗拉强度 810 N/mm²，240 HB700.065 / 0.110 / 0.140 / 0.165 / 0.185 / 0.210 / 0.235 / 0.275
M2.1.1不锈钢，奥氏体，淬火，180 HB600.060 / 0.105 / 0.130 / 0.155 / 0.175 / 0.200 / 0.220 / 0.260
M2.2.1双相不锈钢，高强度不锈钢500.050 / 0.090 / 0.110 / 0.130 / 0.150 / 0.170 / 0.185 / 0.220
S1.1.1耐热合金，铁基，退火，200 HB450.060 / 0.105 / 0.130 / 0.155 / 0.175 / 0.200 / 0.220 / 0.260
S1.1.2耐热合金，铁基，时效处理，280 HB350.050 / 0.085 / 0.105 / 0.120 / 0.140 / 0.160 / 0.175 / 0.205
S1.1.3耐热合金，镍基或钴基，退火，250 HB400.060 / 0.105 / 0.130 / 0.155 / 0.175 / 0.200 / 0.220 / 0.260
S1.1.4耐热合金，镍基或钴基，时效处理，350 HB250.045 / 0.075 / 0.090 / 0.105 / 0.125 / 0.140 / 0.155 / 0.180
S1.1.5耐热合金，镍基或钴基，铸造，320 HB250.045 / 0.075 / 0.090 / 0.105 / 0.125 / 0.140 / 0.155 / 0.180
S2.1.1钛合金，纯钛，抗拉强度 400 N/mm²450.060 / 0.105 / 0.130 / 0.155 / 0.175 / 0.200 / 0.220 / 0.260
S2.1.2钛合金，α相和β相合金，时效处理，抗拉强度 1050 N/mm²350.050 / 0.085 / 0.105 / 0.120 / 0.140 / 0.160 / 0.175 / 0.205
