860-NM系列3-20MM铝合金钻头

860-NM有色金属材料批量钻孔高性能钻头，其加工对象明确，是铝、镁、铜合金钻孔的专用解决方案。
2026年4月25日 由
cuttingtools

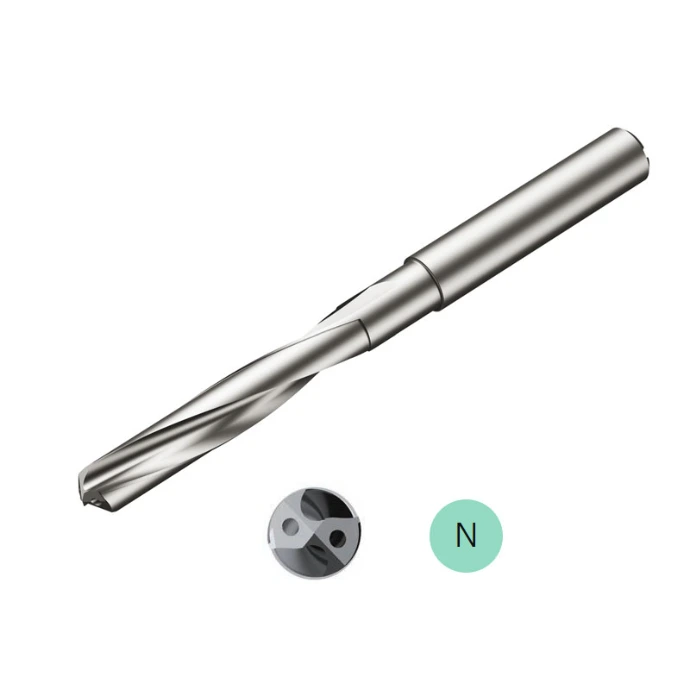

860-NM系列

整体硬质合金钻头

860-NM用于有色金属材料，例如铝合金、镁基合金和铜基合金，包括青铜。

        常规钻削             倾斜进刀             倾斜退刀



         交叉孔               凸/凹表面          带倒角的孔



应用定位

汽车、航空航天和通用机械等对大批量、高质量有色金属零件钻孔有要求的行业。
860-NM用于有色金属材料，例如铝合金、镁基合金和铜基合金，包括青铜。

产品规格

标准直径范围3-20 mm
钻孔深度为3D-8D倍钻头直径
内冷设计 顶角130°
切削直径公差m7
可实现孔公差
H8–H9

标准规格

几何结构 钻头类型 长径比 钻头直径mm (英寸) 冷却液 刀柄类型 材质
860.1-GM 标准单直径钻头 3‒8D 3-16mm(0.118‒0.63) 内部/外部 圆柱柄DIN 6535 HA X1BM
860.2-GM 标准双直径钻头 3D 3-14mm(0.118‒0.55) 内 圆柱柄DIN 6535 HA X1BM
860.1-SM 标准单直径钻头 2-5D 3-16mm(0.118‒0.63) 内 圆柱柄DIN 6535 HA 1210
860.1-SD 标准单直径钻头 3‒8D 3-16mm(0.118‒0.63) 内 圆柱柄DIN 6535 HA S2BM
860.1-PM 标准单直径钻头 2–3D 3−20mm(0.118−0.787) 内部/外部 圆柱柄DIN 6535 HA P1BM
860.1-PM 标准单直径钻头 4–5D 3−20mm(0.118−0.787) 内部/外部 圆柱柄DIN 6535 HA P1BM
860.1-PM 标准单直径钻头 7–8D 3-16mm(0.118‒0.63) 内 圆柱柄DIN 6535 HA P1BM
860.2-PM 阶梯和倒角钻 3D 3.35−17.50mm(0.132−0.689) 内 圆柱柄DIN 6535 HA P1BM
860.1-NM 标准单直径钻头 3D, 8D 3−20mm(0.118−0.787) 内 圆柱柄DIN 6535 HA H10F
860.1-MM 标准单直径钻头 3D 3−20mm(0.118−0.787) 内 圆柱柄DIN 6535 HA M2BM
860.1-MM 标准单直径钻头 5D 3−20mm(0.118−0.787) 内 圆柱柄DIN 6535 HA M2BM
860.1-MM 标准单直径钻头 8D 3-16mm(0.118‒0.63) 内 圆柱柄DIN 6535 HA GC2214

经过优化的钻削解决方案

  • 出色的排屑性能：标配的内冷孔是改善排屑的关键。对于有色金属加工而言，优秀的排屑能力是获得良好孔质量的重要保障。

  • 坚韧的硬质合金基体：采用坚韧的硬质合金材料，提升了刀具的整体强度、可靠性及加工安全性，有助于延长刀具寿命。

  • 优化切削几何：精密的切削刃几何结构，有助于降低切削力、优化切屑控制，从而获得更高的穿透率和精度。优化的容屑槽形状则进一步改善切屑的流动和排出。

使用建议

  • 加工前须知：建议使用高精度液压夹套，将钻头悬伸尽量缩短，以实现加工稳定性和孔质量。

  • 冷却液使用：建议使用内冷，最低冷却液压力为 10 bar (145 psi)，以确保充分的冷却和排屑。

型号列表

860-PM

型号 切削直径DC 柄径DCON 有用长度LU 总长OAL 功能长度LF 容屑槽长度LCF 点长度PL 外刃顶角SIG
860.1-0300-009A1-NM 3 6 9.4 62 61.6 20 0.4 130°
860.1-0300-024A1-NM 3 6 24.4 77 76.6 36 0.4 130°
860.1-0318-010A1-NM 3.18 6 10 62 61.6 20 0.4 130°
860.1-0318-025A1-NM 3.18 6 25.8 77 76.6 36 0.4 130°
860.1-0320-010A1-NM 3.2 6 10 62 61.6 20 0.4 130°
860.1-0320-026A1-NM 3.2 6 26 77 76.6 36 0.4 130°
860.1-0330-010A1-NM 3.3 6 10.3 62 61.6 20 0.4 130°
860.1-0330-026A1-NM 3.3 6 26.8 77 76.6 36 0.4 130°
860.1-0350-028A1-NM 3.5 6 28.3 77 76.5 36 0.5 130°
860.1-0357-029A1-NM 3.57 6 28.1 77 76.5 36 0.5 130°
860.1-0370-030A1-NM 3.7 6 27.9 77 76.5 36 0.5 130°
860.1-0400-012A1-NM 4 6 12.5 66 65.5 24 0.5 130°
860.1-0400-032A1-NM 4 6 32.5 86 85.5 47 0.5 130°
860.1-0410-033A1-NM 4.1 6 33.3 86 85.5 47 0.5 130°
860.1-0420-013A1-NM 4.2 6 13.2 66 65.4 24 0.6 130°
860.1-0420-034A1-NM 4.2 6 34.2 86 85.4 47 0.6 130°
860.1-0437-013A1-NM 4.37 6 13.7 66 65.4 24 0.6 130°
860.1-0437-035A1-NM 4.37 6 35.5 86 85.4 47 0.6 130°
860.1-0450-014A1-NM 4.5 6 14.1 66 65.4 24 0.6 130°
860.1-0450-036A1-NM 4.5 6 36.6 86 85.4 47 0.6 130°
860.1-0460-014A1-NM 4.6 6 14.4 66 65.4 24 0.6 130°
860.1-0460-037A1-NM 4.6 6 37.4 86 85.4 47 0.6 130°
860.1-0476-038A1-NM 4.76 6 38.7 99 98.4 60 0.6 130°
860.1-0500-015A1-NM 5 6 15.7 66 65.3 28 0.7 130°
860.1-0500-040A1-NM 5 6 40.7 99 98.3 60 0.7 130°
860.1-0510-015A1-NM 5.1 6 16 66 65.3 28 0.7 130°
860.1-0510-041A1-NM 5.1 6 41.5 99 98.3 60 0.7 130°
860.1-0516-041A1-NM 5.16 6 42 99 98.3 60 0.7 130°
860.1-0520-016A1-NM 5.2 6 16.3 66 65.3 28 0.7 130°
860.1-0520-042A1-NM 5.2 6 42.3 99 98.3 60 0.7 130°
860.1-0550-017A1-NM 5.5 6 17.2 66 65.3 28 0.7 130°
860.1-0550-044A1-NM 5.5 6 44.7 99 98.3 60 0.7 130°
860.1-0556-017A1-NM 5.56 6 17.4 66 65.3 28 0.7 130°
860.1-0556-044A1-NM 5.56 6 45.2 99 98.3 60 0.7 130°
860.1-0580-017A1-NM 5.8 6 17.6 66 65.2 28 0.8 130°
860.1-0580-046A1-NM 5.8 6 47.2 99 98.2 60 0.8 130°
860.1-0600-018A1-NM 6 6 18.8 66 65.2 28 0.8 130°
860.1-0600-048A1-NM 6 6 48.8 99 98.2 60 0.8 130°
860.1-0630-019A1-NM 6.3 8 19.7 79 78.2 34 0.8 130°
860.1-0630-050A1-NM 6.3 8 51.2 121 120.2 80 0.8 130°
860.1-0635-019A1-NM 6.35 8 19.9 79 78.1 34 0.9 130°
860.1-0635-051A1-NM 6.35 8 51.7 121 120.1 80 0.9 130°
860.1-0650-020A1-NM 6.5 8 20.4 79 78.1 34 0.9 130°
860.1-0650-052A1-NM 6.5 8 52.9 121 120.1 80 0.9 130°
860.1-0660-020A1-NM 6.6 8 20.7 79 78.1 34 0.9 130°
860.1-0660-053A1-NM 6.6 8 53.7 121 120.1 80 0.9 130°
860.1-0675-020A1-NM 6.75 8 21.1 79 78.1 34 0.9 130°
860.1-0675-054A1-NM 6.75 8 54.9 121 120.1 80 0.9 130°
860.1-0680-020A1-NM 6.8 8 21.3 79 78.1 34 0.9 130°
860.1-0680-054A1-NM 6.8 8 55.3 121 120.1 80 0.9 130°
860.1-0700-021A1-NM 7 8 21.9 79 78.1 34 0.9 130°
860.1-0700-056A1-NM 7 8 56.9 121 120.1 80 0.9 130°
860.1-0714-021A1-NM 7.14 8 22.4 79 78 41 1 130°
860.1-0714-057A1-NM 7.14 8 58.1 121 120 80 1 130°
860.1-0730-022A1-NM 7.3 8 22.9 79 78 41 1 130°
860.1-0730-058A1-NM 7.3 8 59.4 121 120 80 1 130°
860.1-0740-022A1-NM 7.4 8 23.2 79 78 41 1 130°
860.1-0740-059A1-NM 7.4 8 60.2 121 120 80 1 130°
860.1-0750-023A1-NM 7.5 8 23.5 79 78 41 1 130°
860.1-0750-060A1-NM 7.5 8 61 121 120 80 1 130°
860.1-0794-024A1-NM 7.94 8 24.9 79 77.9 41 1.1 130°
860.1-0794-064A1-NM 7.94 8 64.6 121 119.9 80 1.1 130°
860.1-0800-024A1-NM 8 8 25.1 79 77.9 41 1.1 130°
860.1-0800-064A1-NM 8 8 65.1 121 119.9 80 1.1 130°
860.1-0833-025A1-NM 8.33 10 26.1 89 87.9 47 1.1 130°
860.1-0833-067A1-NM 8.33 10 67.8 145 143.9 100 1.1 130°
860.1-0850-026A1-NM 8.5 10 26.6 89 87.9 47 1.1 130°
860.1-0850-068A1-NM 8.5 10 69.1 145 143.9 100 1.1 130°
860.1-0860-026A1-NM 8.6 10 27 89 87.8 47 1.2 130°
860.1-0860-069A1-NM 8.6 10 70 145 143.8 100 1.2 130°
860.1-0870-070A1-NM 8.7 10 70.8 145 143.8 100 1.2 130°
860.1-0880-026A1-NM 8.8 10 27.6 89 87.8 47 1.2 130°
860.1-0880-070A1-NM 8.8 10 71.6 145 143.8 100 1.2 130°
860.1-0900-027A1-NM 9 10 28.2 89 87.8 47 1.2 130°
860.1-0900-072A1-NM 9 10 73.2 145 143.8 100 1.2 130°
860.1-0913-073A1-NM 9.13 10 74.2 145 143.8 100 1.2 130°
860.1-0930-028A1-NM 9.3 10 29.1 89 87.8 47 1.2 130°
860.1-0930-074A1-NM 9.3 10 75.6 145 143.8 100 1.2 130°
860.1-0950-029A1-NM 9.5 10 29.8 89 87.7 47 1.3 130°
860.1-0950-076A1-NM 9.5 10 77.3 145 143.7 100 1.3 130°
860.1-0953-029A1-NM 9.53 10 29.9 89 87.7 47 1.3 130°
860.1-0953-076A1-NM 9.53 10 77.5 145 143.7 100 1.3 130°
860.1-0992-079A1-NM 9.92 10 80.7 145 143.7 100 1.3 130°
860.1-1000-030A1-NM 10 10 31.3 89 87.7 47 1.3 130°
860.1-1000-080A1-NM 10 10 81.3 145 143.7 100 1.3 130°
860.1-1020-031A1-NM 10.2 12 32 102 100.6 55 1.4 130°
860.1-1020-082A1-NM 10.2 12 83 171 169.6 120 1.4 130°
860.1-1030-031A1-NM 10.3 12 32.3 102 100.6 55 1.4 130°
860.1-1030-082A1-NM 10.3 12 83.8 171 169.6 120 1.4 130°
860.1-1050-032A1-NM 10.5 12 32.9 102 100.6 55 1.4 130°
860.1-1050-084A1-NM 10.5 12 85.4 171 169.6 120 1.4 130°
860.1-1072-032A1-NM 10.72 12 33.6 102 100.6 55 1.4 130°
860.1-1072-086A1-NM 10.72 12 87.2 171 169.6 120 1.4 130°
860.1-1080-086A1-NM 10.8 12 87.8 171 169.6 120 1.4 130°
860.1-1100-033A1-NM 11 12 34.5 102 100.5 55 1.5 130°
860.1-1100-088A1-NM 11 12 89.5 171 169.5 120 1.5 130°
860.1-1110-033A1-NM 11.1 12 34.8 102 100.5 55 1.5 130°
860.1-1110-089A1-NM 11.1 12 90.3 171 169.5 120 1.5 130°
860.1-1111-033A1-NM 11.11 12 34.8 102 100.5 55 1.5 130°
860.1-1111-089A1-NM 11.11 12 90.4 171 169.5 120 1.5 130°
860.1-1120-034A1-NM 11.2 12 35.1 102 100.5 55 1.5 130°
860.1-1120-090A1-NM 11.2 12 91.1 171 169.5 120 1.5 130°
860.1-1150-092A1-NM 11.5 12 93.5 171 169.5 120 1.5 130°
860.1-1180-035A1-NM 11.8 12 37 102 100.4 55 1.6 130°
860.1-1180-094A1-NM 11.8 12 96 171 169.4 120 1.6 130°
860.1-1200-036A1-NM 12 12 37.6 102 100.4 55 1.6 130°
860.1-1200-096A1-NM 12 12 97.6 171 169.4 120 1.6 130°
860.1-1210-036A1-NM 12.1 14 37.9 107 105.4 60 1.6 130°
860.1-1230-037A1-NM 12.3 14 38.6 107 105.4 60 1.6 130°
860.1-1230-098A1-NM 12.3 14 100.1 190 188.4 140 1.6 130°
860.1-1250-038A1-NM 12.5 14 39.2 107 105.3 60 1.7 130°
860.1-1250-100A1-NM 12.5 14 101.7 190 188.3 140 1.7 130°
860.1-1270-038A1-NM 12.7 14 39.8 107 105.3 60 1.7 130°
860.1-1270-102A1-NM 12.7 14 103.3 190 188.3 140 1.7 130°
860.1-1300-039A1-NM 13 14 40.7 107 105.3 60 1.7 130°
860.1-1300-104A1-NM 13 14 105.7 190 188.3 140 1.7 130°
860.1-1310-039A1-NM 13.1 14 41 107 105.2 60 1.8 130°
860.1-1310-105A1-NM 13.1 14 106.5 190 188.2 140 1.8 130°
860.1-1350-041A1-NM 13.5 14 42.3 107 105.2 60 1.8 130°
860.1-1350-108A1-NM 13.5 14 109.8 190 188.2 140 1.8 130°
860.1-1389-042A1-NM 13.89 14 43.3 107 105.1 60 1.9 130°
860.1-1400-042A1-NM 14 14 43.9 107 105.1 60 1.9 130°
860.1-1400-112A1-NM 14 14 113.9 190 188.1 140 1.9 130°
860.1-1420-043A1-NM 14.2 16 44.5 115 113.1 65 1.9 130°
860.1-1429-043A1-NM 14.29 16 44.8 115 113.1 65 1.9 130°
860.1-1450-044A1-NM 14.5 16 45.4 115 113.1 65 1.9 130°
860.1-1450-116A1-NM 14.5 16 117.9 213 211.1 160 1.9 130°
860.1-1468-117A1-NM 14.68 16 119.4 213 211 160 2 130°
860.1-1475-044A1-NM 14.75 16 46.2 115 113 65 2 130°
860.1-1500-045A1-NM 15 16 47 115 113 65 2 130°
860.1-1500-120A1-NM 15 16 122 213 211 160 2 130°
860.1-1550-047A1-NM 15.5 16 48.6 115 112.9 65 2.1 130°
860.1-1550-124A1-NM 15.5 16 126.1 213 210.9 160 2.1 130°
860.1-1588-127A1-NM 15.88 16 129.1 213 210.9 160 2.1 130°
860.1-1600-048A1-NM 16 16 49 115 112.9 65 2.1 130°
860.1-1600-128A1-NM 16 16 130.1 213 210.9 160 2.1 130°
860.1-1700-051A1-NM 17 18 53.3 123 120.7 73 2.3 130°
860.1-1700-136A1-NM 17 18 138.3 234 231.7 180 2.3 130°
860.1-1750-053A1-NM 17.5 18 54.8 123 120.7 73 2.3 130°
860.1-1800-054A1-NM 18 18 56.4 123 120.6 73 2.4 130°
860.1-1900-057A1-NM 19 20 59.5 131 128.5 79 2.5 130°
860.1-1900-152A1-NM 19 20 154.5 257 254.5 200 2.5 130°
860.1-2000-060A1-NM 20 20 62.7 131 128.3 79 2.7 130°
