8620系列高温合金、钛合金内冷整体硬质合金钻头

8620 是RT 100 HF（High Performance / 高性能） 系列的 3×D、带内冷通道、整体硬质合金比例钻头，专为 不锈钢、钛合金、高温合金 等难加工材料设计，主打 自定心、高进给、无啄钻、强冷却
2026年4月15日 由
cuttingtools

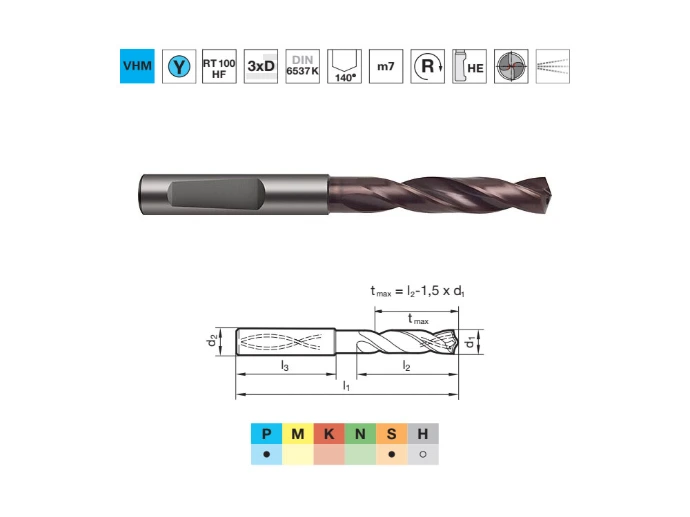

8620系列整体硬质合金比率钻头

内冷高温合金加工

8620 是RT 100 HF（High Performance / 高性能） 系列的 3×D、带内冷通道、整体硬质合金比例钻头，专为 不锈钢、钛合金、高温合金 等难加工材料设计，主打 自定心、高进给、无啄钻、强冷却

参数具体信息
型号 (Article no.)8620
产品系列描述Ratio drills HF
材料 (Tool material)整体硬质合金 (Solid Carbide)
涂层 (Surface)5,500 HV高硬度涂层
是否带内冷 (Internal cooling)是
直径范围 (Diameter)3 mm 至 20 mm
柄部形式 (Shank)DIN 6535 HE 直柄带斜面
刀具公差 (Tolerance on Ø)m7
切削深度 (Cutting depth)3 x D (即约3倍径)
标准 (Standard)DIN 6537 K
顶角 (Point Angle)140°
其他特性HF 凹形切削刃、双棱带、专用排屑槽
8620

核心技术特点（HF 高性能）

  1. HF 自定心切削刃（无需打点）凹形刃与定心结构，直接钻孔、无需预钻 / 打点，定位精准、减少工序。
  2. 内冷直达切削区高压内冷（≥15 bar）直接冷却刀尖，抑制积屑瘤、降低温度、延长寿命，尤其适合不锈钢 / 钛合金。
  3. 高进给、无啄钻专用槽型与断屑设计，连续切削、无需啄钻排屑，效率比通用型高 30–50%。
  4. nano Si 高温涂层耐高温、抗氧化、耐粘结，适配 600–800℃ 切削环境，难加工材料寿命显著提升。
  5. 双棱带 + 高刚性短刃 3×D 设计，刚性极强、振动小、孔精度高（圆度 / 直线度优）。

典型应用

  • 航空航天：钛合金、高温合金结构件
  • 汽车：涡轮、排气管、不锈钢阀体
  • 模具：热作模具钢、耐腐蚀模具
  • 化工 / 食品：耐酸不锈钢、高合金设备
  • 高要求批量：3×D 短孔、连续加工、少人工干预

规格参数

订货号 直径d1 (mm) 柄径d2 (mm) 总长l1 (mm) 刃长l2 (mm) 柄长l3 (mm)
8620 3.000 3 6 62 20 36
8620 3.100 3.1 6 62 20 36
8620 3.170 3.17 6 62 20 36
8620 3.200 3.2 6 62 20 36
8620 3.250 3.25 6 62 20 36
8620 3.300 3.3 6 62 20 36
8620 3.400 3.4 6 62 20 36
8620 3.500 3.5 6 62 20 36
8620 3.570 3.57 6 62 20 36
8620 3.600 3.6 6 62 20 36
8620 3.700 3.7 6 62 20 36
8620 3.800 3.8 6 66 24 36
8620 3.900 3.9 6 66 24 36
8620 3.970 3.97 6 66 24 36
8620 4.000 4 6 66 24 36
8620 4.100 4.1 6 66 24 36
8620 4.200 4.2 6 66 24 36
8620 4.300 4.3 6 66 24 36
8620 4.370 4.37 6 66 24 36
8620 4.400 4.4 6 66 24 36
8620 4.500 4.5 6 66 24 36
8620 4.600 4.6 6 66 24 36
8620 4.650 4.65 6 66 24 36
8620 4.700 4.7 6 66 24 36
8620 4.760 4.76 6 66 28 36
8620 4.800 4.8 6 66 28 36
8620 4.900 4.9 6 66 28 36
8620 5.000 5 6 66 28 36
8620 5.100 5.1 6 66 28 36
8620 5.160 5.16 6 66 28 36
8620 5.200 5.2 6 66 28 36
8620 5.300 5.3 6 66 28 36
8620 5.400 5.4 6 66 28 36
8620 5.500 5.5 6 66 28 36
8620 5.550 5.55 6 66 28 36
8620 5.560 5.56 6 66 28 36
8620 5.600 5.6 6 66 28 36
8620 5.700 5.7 6 66 28 36
8620 5.800 5.8 6 66 28 36
8620 5.900 5.9 6 66 28 36
8620 5.950 5.95 6 66 28 36
8620 6.000 6 6 66 28 36
8620 6.100 6.1 8 79 34 36
8620 6.200 6.2 8 79 34 36
8620 6.300 6.3 8 79 34 36
8620 6.350 6.35 8 79 34 36
8620 6.400 6.4 8 79 34 36
8620 6.500 6.5 8 79 34 36
8620 6.600 6.6 8 79 34 36
8620 6.700 6.7 8 79 34 36
8620 6.750 6.75 8 79 34 36
8620 6.800 6.8 8 79 34 36
8620 6.900 6.9 8 79 34 36
8620 7.000 7 8 79 34 36
8620 7.100 7.1 8 79 41 36
8620 7.140 7.14 8 79 41 36
8620 7.200 7.2 8 79 41 36
8620 7.300 7.3 8 79 41 36
8620 7.400 7.4 8 79 41 36
8620 7.500 7.5 8 79 41 36
8620 7.540 7.54 8 79 41 36
8620 7.600 7.6 8 79 41 36
8620 7.700 7.7 8 79 41 36
8620 7.800 7.8 8 79 41 36
8620 7.900 7.9 8 79 41 36
8620 7.940 7.94 8 79 41 36
8620 8.000 8 8 79 41 36
8620 8.100 8.1 10 89 47 40
8620 8.200 8.2 10 89 47 40
8620 8.300 8.3 10 89 47 40
8620 8.330 8.33 10 89 47 40
8620 8.400 8.4 10 89 47 40
8620 8.500 8.5 10 89 47 40
8620 8.600 8.6 10 89 47 40
8620 8.700 8.7 10 89 47 40
8620 8.730 8.73 10 89 47 40
8620 8.800 8.8 10 89 47 40
8620 8.900 8.9 10 89 47 40
8620 9.000 9 10 89 47 40
8620 9.100 9.1 10 89 47 40
8620 9.130 9.13 10 89 47 40
8620 9.200 9.2 10 89 47 40
8620 9.250 9.25 10 89 47 40
8620 9.300 9.3 10 89 47 40
8620 9.400 9.4 10 89 47 40
8620 9.500 9.5 10 89 47 40
8620 9.520 9.52 10 89 47 40
8620 9.600 9.6 10 89 47 40
8620 9.700 9.7 10 89 47 40
8620 9.800 9.8 10 89 47 40
8620 9.900 9.9 10 89 47 40
8620 9.920 9.92 10 89 47 40
8620 10.000 10 10 89 47 40
8620 10.100 10.1 12 102 55 45
8620 10.200 10.2 12 102 55 45
8620 10.300 10.3 12 102 55 45
8620 10.320 10.32 12 102 55 45
8620 10.400 10.4 12 102 55 45
8620 10.500 10.5 12 102 55 45
8620 10.600 10.6 12 102 55 45
8620 10.700 10.7 12 102 55 45
8620 10.800 10.8 12 102 55 45
8620 10.900 10.9 12 102 55 45
8620 11.000 11 12 102 55 45
8620 11.100 11.1 12 102 55 45
8620 11.110 11.11 12 102 55 45
8620 11.200 11.2 12 102 55 45
8620 11.300 11.3 12 102 55 45
8620 11.400 11.4 12 102 55 45
8620 11.500 11.5 12 102 55 45
8620 11.600 11.6 12 102 55 45
8620 11.700 11.7 12 102 55 45
8620 11.800 11.8 12 102 55 45
8620 11.900 11.9 12 102 55 45
8620 11.910 11.91 12 102 55 45
8620 12.000 12 12 102 55 45
8620 12.200 12.2 14 107 60 45
8620 12.500 12.5 14 107 60 45
8620 12.700 12.7 14 107 60 45
8620 12.800 12.8 14 107 60 45
8620 13.000 13 14 107 60 45
8620 13.300 13.3 14 107 60 45
8620 13.500 13.5 14 107 60 45
8620 13.700 13.7 14 107 60 45
8620 14.000 14 14 107 60 45
8620 14.200 14.2 16 115 65 48
8620 14.290 14.29 16 115 65 48
8620 14.300 14.3 16 115 65 48
8620 14.500 14.5 16 115 65 48
8620 14.700 14.7 16 115 65 48
8620 15.000 15 16 115 65 48
8620 15.200 15.2 16 115 65 48
8620 15.300 15.3 16 115 65 48
8620 15.500 15.5 16 115 65 48
8620 15.700 15.7 16 115 65 48
8620 16.000 16 16 115 65 48
8620 16.300 16.3 18 123 73 48
8620 16.500 16.5 18 123 73 48
8620 16.900 16.9 18 123 73 48
8620 17.000 17 18 123 73 48
8620 17.300 17.3 18 123 73 48
8620 17.500 17.5 18 123 73 48
8620 18.000 18 18 123 73 48
8620 18.500 18.5 20 131 79 50
8620 18.900 18.9 20 131 79 50
8620 19.000 19 20 131 79 50
8620 19.050 19.05 20 131 79 50
8620 19.300 19.3 20 131 79 50
8620 19.500 19.5 20 131 79 50
8620 20.000 20 20 131 79 50

切削参数: 在不同公称直径（Ø 3 6 8 10 12 14 16 20mm）下，对应的每转进给量 f（单位 mm/rev）。

加工组材料描述Vc (m/min)进给量 f (mm/rev) 对应钻头直径 (mm)
P1.1.1非合金钢，退火，0.15% C，抗拉强度 420 N/mm²，125 HB1450.155 / 0.260 / 0.325 / 0.385 / 0.440 / 0.495 / 0.550 / 0.650
P1.1.2非合金钢，热处理，0.15% C，抗拉强度 420 N/mm²，125 HB1300.140 / 0.235 / 0.290 / 0.345 / 0.395 / 0.445 / 0.495 / 0.585
P1.1.3非合金钢，退火，0.45% C，抗拉强度 640 N/mm²，190 HB1300.140 / 0.235 / 0.290 / 0.345 / 0.395 / 0.445 / 0.495 / 0.585
P1.1.4非合金钢，热处理，0.45% C，抗拉强度 640 N/mm²，190 HB1250.130 / 0.220 / 0.275 / 0.325 / 0.375 / 0.420 / 0.465 / 0.555
P1.1.5非合金钢，热处理，0.45% C，抗拉强度 850 N/mm²，250 HB1250.130 / 0.220 / 0.275 / 0.325 / 0.375 / 0.420 / 0.465 / 0.555
P1.1.6非合金钢，退火，0.75% C，抗拉强度 915 N/mm²，270 HB1150.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
P1.1.7非合金钢，热处理，0.75% C，抗拉强度 1020 N/mm²，300 HB1100.115 / 0.195 / 0.245 / 0.290 / 0.330 / 0.370 / 0.410 / 0.490
P2.1.1低合金钢，退火，抗拉强度 610 N/mm²，180 HB1200.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
P2.1.2低合金钢，热处理，抗拉强度 930 N/mm²，275 HB1200.125 / 0.210 / 0.260 / 0.305 / 0.355 / 0.395 / 0.440 / 0.520
P2.1.3低合金钢，热处理，抗拉强度 1020 N/mm²，300 HB1000.105 / 0.175 / 0.220 / 0.260 / 0.300 / 0.335 / 0.375 / 0.440
P2.1.4低合金钢，热处理，抗拉强度 1190 N/mm²，350 HB900.090 / 0.155 / 0.195 / 0.230 / 0.265 / 0.295 / 0.330 / 0.390
P3.1.1高合金钢和工具钢，退火，抗拉强度 680 N/mm²，200 HB800.095 / 0.165 / 0.205 / 0.240 / 0.275 / 0.310 / 0.345 / 0.405
P3.1.2高合金钢和工具钢，淬火并回火，抗拉强度 1100 N/mm²，325 HB700.080 / 0.140 / 0.170 / 0.205 / 0.235 / 0.265 / 0.290 / 0.345
S1.1.1耐热合金，铁基，退火，200 HB450.060 / 0.105 / 0.130 / 0.155 / 0.175 / 0.200 / 0.220 / 0.260
S1.1.2耐热合金，铁基，时效处理，280 HB350.050 / 0.085 / 0.105 / 0.120 / 0.140 / 0.160 / 0.175 / 0.205
S1.1.3耐热合金，镍基或钴基，退火，250 HB400.060 / 0.105 / 0.130 / 0.155 / 0.175 / 0.200 / 0.220 / 0.260
S1.1.4耐热合金，镍基或钴基，时效处理，350 HB250.045 / 0.075 / 0.090 / 0.105 / 0.125 / 0.140 / 0.155 / 0.180
S1.1.5耐热合金，镍基或钴基，铸造，320 HB250.045 / 0.075 / 0.090 / 0.105 / 0.125 / 0.140 / 0.155 / 0.180
S2.1.1钛合金，纯钛，抗拉强度 400 N/mm²450.060 / 0.105 / 0.130 / 0.155 / 0.175 / 0.200 / 0.220 / 0.260
S2.1.2钛合金，α相和β相合金，时效处理，抗拉强度 1050 N/mm²350.050 / 0.085 / 0.105 / 0.120 / 0.140 / 0.160 / 0.175 / 0.205
H1.1.1淬硬钢，淬火并回火，< 55 HRC550.050 / 0.080 / 0.100 / 0.120 / 0.140 / 0.155 / 0.175 / 0.205
H1.1.2淬硬钢，淬火并回火，< 60 HRC350.040 / 0.065 / 0.080 / 0.095 / 0.110 / 0.125 / 0.140 / 0.165
H1.1.3淬硬钢，淬火并回火，> 60 HRC350.035 / 0.060 / 0.075 / 0.090 / 0.105 / 0.115 / 0.130 / 0.155
