simcut BF插槽刀具

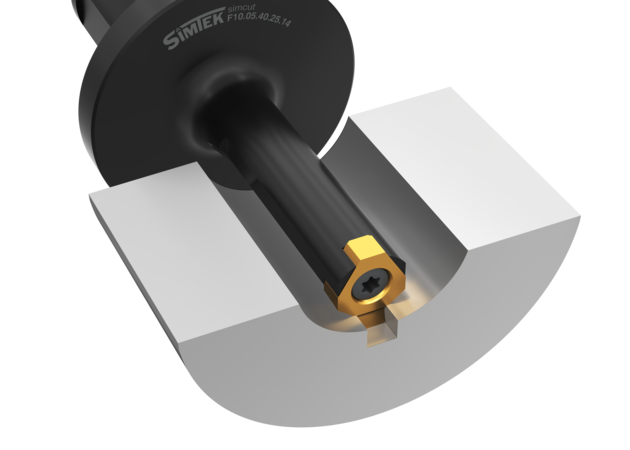

适用于高性能数控机床的插槽工具系统，无需重新夹紧即可完成加工。现有标准型材包括：键槽和内六角。利用完全免二次装夹的加工方式，可有效降低整体成本并减少非生产时间。
采用钢制刀夹与硬质合金切削刀片的simcut BF系统，适用于孔径14.0毫米及以上的内孔型面加工。
simcut BF 是德国 SIMTEK 公司推出的用于内孔插槽加工的刀具系统，适用于在 CNC 机床上无需二次装夹即可完成内孔轮廓的加工，主要面向中等孔径的加工需求。
核心特点
加工孔径：适用于直径 14.0 mm 及以上的孔内加工
一次装夹完成：可在一次装夹中完成拉削加工，减少辅助时间，降低生产成本
系统组成：采用钢制刀柄 + 可换硬质合金刀片的结构，每个刀片具有 2 个切削刃
内冷设计：刀柄带有贯穿式内冷通道
刀片材质：采用 X800 硬质合金材质，适用于钢、不锈钢、铸铁、铝合金等多种材料
标准加工型材
simcut BF 系统提供以下标准型材的切削刀具：
| 型材类型 | 标准依据 |
|---|---|
| 键槽 | DIN 6885 / DIN 138 |
| 内六角 | — |
对于特殊型材（如渐开线齿形等），可提供定制刀具。
系统组成
1. 刀柄（Toolholder）：分为两类
用于传统插削的刀柄
用于插削单元的刀柄（适配 Benz "LinA"、EWS "Slot"、WTO、Schwarzer "Version 1"、Schwarzer "Version 2in1" 等品牌）
2. 刀片（Cutting Insert）：可换式硬质合金刀片，按键槽宽度和公差分级，符合 DIN 6885 标准 JS9 公差，也提供符合 ANSI B17.2-1967 标准的英制规格
典型应用
数控车床（动力刀座）上的键槽加工
内六角孔加工
一次装夹完成多工序的零件加工
与 simcut BA 的差异对比
| 特性 | simcut BA | simcut BF |
|---|---|---|
| 加工孔径 | 6.0 mm | 14.0 mm |
| 适用场景 | 小孔径内孔加工 | 中等孔径内孔加工 |
| 适配拉削单元品牌 | Benz、EWS、WTO、Schwarzer 等 | Benz、EWS、WTO、Schwarzer 等（支持版本更多） |
型号列表
| 几何规格 | 材质 | 描述1 | 描述2 | 描述3 |
| F10.03.40.1.000.14 | simcut BF 刀杆 | 钢制，常规内孔键槽插削 | D=25,4 mm, D1=50,8 mm | |
| F10.03.40.25.14 | simcut BF 刀杆 | 钢制，常规内孔键槽插削 | D=25 mm, D1=50 mm | |
| F10.05.40.1.000 | simcut BF 刀杆 | 钢制，常规内孔键槽插削 | D=25,4 mm, D1=50,8 mm | |
| F10.05.40.1.000.17 | simcut BF 刀杆 | 钢制，常规内孔键槽插削 | D=25,4 mm, D1=50,8 mm | |
| F10.05.40.25 | simcut BF 刀杆 | 钢制，常规内孔键槽插削 | D=25 mm, D1=50 mm | |
| F10.05.40.25.14 | simcut BF 刀杆 | 钢制，常规内孔键槽插削 | D=25 mm, D1=50 mm | |
| F10.05.40.32 | simcut BF 刀杆 | 钢制，常规内孔键槽插削 | D=32 mm, D1=58 mm | |
| F10.05.56.12 | simcut BF 刀杆 | |||
| F10.05.80.12 | simcut BF 刀杆 | |||
| F10.SB.1.000.56.14 ZB | simcut BF 刀杆 | 钢制，常规内孔键槽插削 | D=25,4 mm, D1=58 mm | |
| F10.SB12.26-S | simcut BF 刀杆 | 钢制，插槽动力头 | Schwarzer V1 | |
| F10.SB12.36-S | simcut BF 刀杆 | 钢制，插槽动力头 | Schwarzer V1 | |
| F10.SB12.42-S | simcut BF 刀杆 | 钢制，插槽动力头 | Schwarzer V1 | |
| F10.SB15.18-S | simcut BF 刀杆 | 钢制，插槽动力头 | Schwarzer 2in1 | |
| F10.SB15.26-S | simcut BF 刀杆 | 钢制，插槽动力头 | Schwarzer 2in1 | |
| F10.SB15.36-S | simcut BF 刀杆 | 钢制，插槽动力头 | Schwarzer 2in1 | |
| F10.SB15.42-S | simcut BF 刀杆 | 钢制，插槽动力头 | Schwarzer 2in1 | |
| F10.SB16.35-B | simcut BF 刀杆 | 钢制，插槽动力头 | L2=35mm | |
| F10.SB16.35-W | simcut BF 刀杆 | 钢制，插槽动力头 | WTO | |
| F10.SB16.53-B | simcut BF 刀杆 | 钢制，插槽动力头 | L2=53mm | |
| F10.SB20.35-B IC | simcut BF 刀杆 | 钢制，插槽动力头 | L2=35,5mm | |
| F10.SB20.53-B IC | simcut BF 刀杆 | 钢制，插槽动力头 | L2=54,5mm | |
| F10.SB25.56 ZB | simcut BF 刀杆 | 钢制，常规内孔键槽插削 | D=25 mm, D1=58 mm | |
| F10.SB25.56.14 ZB | simcut BF 刀杆 | 钢制，常规内孔键槽插削 | D=25 mm, D1=58 mm | |
| F10.SB25.80 ZB | simcut BF 刀杆 | 钢制，常规内孔键槽插削 | D=25 mm, D1=58 mm | |
| F10.SB32.56 ZB | simcut BF 刀杆 | 钢制，常规内孔键槽插削 | D=32 mm, D1=58 mm | |
| F10.SB32.80 ZB | simcut BF 刀杆 | 钢制，常规内孔键槽插削 | D=32 mm, D1=58 mm | |
| F39.06.50.25 | simcut BF 刀杆 | 钢制，常规内孔键槽插削 | D=25 mm, D1=50 mm | |
| F39.06.70.25 | simcut BF 刀杆 | 钢制，常规内孔键槽插削 | D=25 mm, D1=50 mm | |
| F39.08.50.25 | simcut BF 刀杆 | 钢制，常规内孔键槽插削 | D=25 mm, D1=50 mm | |
| F39.08.51.1.000 | simcut BF 刀杆 | 钢制，常规内孔键槽插削 | D=25,4 mm, D1=50 mm | |
| F39.08.75.25 | simcut BF 刀杆 | 钢制，常规内孔键槽插削 | D=25 mm, D1=50 mm | |
| F39.08.76.1.000 | simcut BF 刀杆 | 钢制，常规内孔键槽插削 | D=25,4 mm, D1=50 mm | |
| F39.10.10.32 | simcut BF 刀杆 | 钢制，常规内孔键槽插削 | D=32 mm, D1=58 mm | |
| F39.10.50.32 | simcut BF 刀杆 | 钢制，常规内孔键槽插削 | D=32 mm, D1=58 mm | |
| F39.10.51.1.250 | simcut BF 刀杆 | 钢制，常规内孔键槽插削 | D=31,75 mm, D1=58 mm | |
| F39.10.75.32 | simcut BF 刀杆 | 钢制，常规内孔键槽插削 | D=32 mm, D1=58 mm | |
| F39.10.76.1.250 | simcut BF 刀杆 | 钢制，常规内孔键槽插削 | D=31,75 mm, D1=58 mm | |
| F39.12.10.1.250 | simcut BF 刀杆 | |||
| F39.12.10.32 | simcut BF 刀杆 | 钢制，常规内孔键槽插削 | D=32 mm, D1=58 mm | |
| F39.12.50.32 | simcut BF 刀杆 | 钢制，常规内孔键槽插削 | D=32 mm, D1=58 mm | |
| F39.12.75.32 | simcut BF 刀杆 | 钢制，常规内孔键槽插削 | D=32 mm, D1=58 mm | |
| F39.12.76.1.250 | simcut BF 刀杆 | 钢制，常规内孔键槽插削 | D=31,75 mm, D1=58 mm | |
| F39.16.12.1.250 | simcut BF 刀杆 | |||
| F39.16.12.32 | simcut BF 刀杆 | 钢制，常规内孔键槽插削 | D=32 mm, D1=60 mm | |
| F39.SB12.26-S | simcut BF 刀杆 | 钢制，插槽动力头 | Schwarzer V1 | |
| F39.SB12.36-S | simcut BF 刀杆 | 钢制，插槽动力头 | Schwarzer V1 | |
| F39.SB12.42-S | simcut BF 刀杆 | 钢制，插槽动力头 | Schwarzer V1 | |
| F39.SB15.18-S | simcut BF 刀杆 | 钢制，插槽动力头 | Schwarzer 2in1 | |
| F39.SB15.26-S | simcut BF 刀杆 | 钢制，插槽动力头 | Schwarzer 2in1 | |
| F39.SB15.36-S | simcut BF 刀杆 | 钢制，插槽动力头 | Schwarzer 2in1 | |
| F39.SB15.42-S | simcut BF 刀杆 | 钢制，插槽动力头 | Schwarzer 2in1 | |
| F39.SB16.35-B | simcut BF 刀杆 | 钢制，插槽动力头 | BENZ LinA/EWS Slot | |
| F39.SB16.53-B | simcut BF 刀杆 | 钢制，插槽动力头 | BENZ LinA/EWS Slot | |
| F39.SB20.22.35-B IC | simcut BF 刀杆 | 钢制，插槽动力头 | L2=35,5mm | |
| F39.SB20.22.53-B IC | simcut BF 刀杆 | 钢制，插槽动力头 | L2=54,5mm | |
| F39.SB20.30.35-B IC | simcut BF 刀杆 | 钢制，插槽动力头 | L2=35,5mm | |
| F39.SB20.30.53-B IC | simcut BF 刀杆 | 钢制，插槽动力头 | L2=54,5mm | |
| F39.SB20.38.53-B IC | simcut BF 刀杆 | 钢制，插槽动力头 | L2=54,5mm | |
| F10.03.56.12 | simcut BF 切削刀片 | |||
| F10.0317.01.14 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽 ANSI B17.2-1967 | w=3,226 mm, b=3,175 mm, R=0,102 mm |
| F10.0317.01.17 B | X800 | simcut BF 切削刀片 | ||
| F10.0396.01.14 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽 ANSI B17.2-1967 | w=4,013 mm, b=3,962 mm, R=0,102 mm |
| F10.0396.01.17 B | X800 | simcut BF 切削刀片 | ||
| F10.0476.02.14 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽 ANSI B17.2-1967 | w=4,813 mm, b=4,762 mm, R=0,203 mm |
| F10.0476.02.17 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽 ANSI B17.2-1967 | w=4,813 mm, b=4,762 mm, R=0,203 mm |
| F10.0498.02 B | X600 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 P9 | w=4,97 mm, b=5 mm, 公差等级 P9 |
| F10.0498.02 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 P9 | w=4,97 mm, b=5 mm, 公差等级 P9 |
| F10.0498.02.14 B | X600 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 P9 | w=4,97 mm, b=5 mm, 公差等级 P9 |
| F10.0498.02.14 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 P9 | w=4,97 mm, b=5 mm, 公差等级 P9 |
| F10.0500.02 B | GX79 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 JS9 | w=5 mm, b=5 mm, 公差等级 JS9 |
| F10.0500.02 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 JS9 | w=5 mm, b=5 mm, 公差等级 JS9 |
| F10.0500.02.14 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 JS9 | w=5 mm, b=5 mm, 公差等级 JS9 |
| F10.0502.02 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 H9 | w=5,02 mm, b=5 mm, 公差等级 H9 |
| F10.0555.02.14 B | X800 | simcut BF 切削刀片 | ||
| F10.0555.02.17 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽 ANSI B17.2-1967 | w=5,608 mm, b=5,556 mm, R=0,203 mm |
| F10.0598.02 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 P9 | w=5,97 mm, b=6 mm, 公差等级 P9 |
| F10.0600.02 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 JS9 | w=6 mm, b=6 mm, 公差等级 JS9 |
| F10.0602.02 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 H9 | w=6,02 mm, b=6 mm, 公差等级 H9 |
| F10.0611.08 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 138, 公差等级 C11 | w=6,11 mm, b=6 mm, 公差等级 C11, R=0,85 mm |
| F10.0635.02.17 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽 ANSI B17.2-1967 | w=6,401 mm, b=6,35 mm, R=0,203 mm |
| F10.0796.02 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 P9 | w=7,97 mm, b=8 mm, 公差等级 P9 |
| F10.0800.02 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 JS9 | w=8 mm, b=8 mm, 公差等级 JS9 |
| F10.0802.02 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 H9 | w=8,02 mm, b=8 mm, 公差等级 H9 |
| F10.0812.10 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 138, 公差等级 C11 | w=8,12 mm, b=8 mm, 公差等级 C11, R=1,05 mm |
| F10.4545.40.06.17 BF | X800 | simcut BF 切削刀片 | 插削加工槽外缘倒角 | w=4 mm, b=6 mm, 公差等级 C11, Dmin=17 mm |
| F10.4545.55.08.22 BF | X800 | simcut BF 切削刀片 | 插削加工槽外缘倒角 | w=5,5 mm, b=8 mm, 公差等级 C11, Dmin=22 mm |
| F12.0611.08 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 C11 | w=6,11 mm, b=6 mm, 公差等级 C11 |
| F12.0712.08 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 C11 | w=7,12 mm, b=7 mm, 公差等级 C11 |
| F12.0714.02.22 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽 ANSI B17.2-1967 | w=7,195 mm, b=7,144 mm, R=0,203 mm |
| F12.0793.02.22 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽 ANSI B17.2-1967 | w=7,989 mm, b=7,938 mm, R=0,203 mm |
| F12.0796.02 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 P9 | w=7,98 mm, b=8 mm, 公差等级 P9 |
| F12.0800.02 B | GT42 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 JS9 | w=8 mm, b=8 mm, 公差等级 JS9 |
| F12.0800.02 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 JS9 | w=8 mm, b=8 mm, 公差等级 JS9 |
| F12.0800.02.05 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 JS9 | w=8 mm, b=8 mm, 公差等级 JS9 |
| F12.0802.02 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 H9 | w=8,02 mm, b=8 mm, 公差等级 H9 |
| F12.0802.02.05 B | X800 | simcut BF 切削刀片 | ||
| F12.0812.10 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 C11 | w=8,12 mm, b=8 mm, 公差等级 C11 |
| F12.0952.03.30 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽 ANSI B17.2-1967 | w=9,576 mm, b=9,525 mm, R=0,305 mm |
| F12.0996.03 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 P9 | w=9,98 mm, b=10 mm, 公差等级 P9 |
| F12.1000.03 B | GT42 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 JS9 | w=10 mm, b=10 mm, 公差等级 JS9 |
| F12.1000.03 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 JS9 | w=10 mm, b=10 mm, 公差等级 JS9 |
| F12.1000.03.05 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 JS9 | w=10 mm, b=10 mm, 公差等级 JS9 |
| F12.1002.03 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 H9 | w=10,02 mm, b=10 mm, 公差等级 H9 |
| F12.1012.10 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 C11 | w=10,12 mm, b=10 mm, 公差等级 C11 |
| F12.1111.03.38 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽 ANSI B17.2-1967 | w=11,164 mm, b=11,112 mm, R=0,305 mm |
| F12.1196.03 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 P9 | w=11,97 mm, b=12 mm, 公差等级 P9 |
| F12.1200.03 B | GT42 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 JS9 | w=12 mm, b=12 mm, 公差等级 JS9 |
| F12.1200.03 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 JS9 | w=12 mm, b=12 mm, 公差等级 JS9 |
| F12.1200.03.05 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 JS9 | w=12 mm, b=12 mm, 公差等级 JS9 |
| F12.1200.05 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 JS9 | w=12 mm, b=12 mm, 公差等级 JS9 |
| F12.1202.03 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 H9 | w=12,02 mm, b=12 mm, 公差等级 H9 |
| F12.1215.13 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 C11 | w=12,15 mm, b=12 mm, 公差等级 C11 |
| F12.1270.03.38 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽 ANSI B17.2-1967 | w=12,751 mm, b=12,7 mm, R=0,305 mm |
| F12.1396.03 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 P9 | w=13,97 mm, b=14 mm, 公差等级 P9 |
| F12.1400.03 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 JS9 | w=14 mm, b=14 mm, 公差等级 JS9 |
| F12.1402.03 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 H9 | w=14,02 mm, b=14 mm, 公差等级 H9 |
| F12.1415.13 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 C11 | w=14,15 mm, b=14 mm, 公差等级 C11 |
| F12.1428.04.40 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽 ANSI B17.2-1967 | w=14,339 mm, b=14,288 mm, R=0,406 mm |
| F12.1587.04.40 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽 ANSI B17.2-1967 | w=15,926 mm, b=15,875 mm, R=0,406 mm |
| F12.1600.03 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 JS9 | w=16 mm, b=16 mm, 公差等级 JS9 |
| F12.1615.17 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽, DIN 6885, 公差等级 C11 | w=16,15 mm, b=16 mm, 公差等级 C11 |
| F12.1746.04.54 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽 ANSI B17.2-1967 | w=17,514 mm, b=17,462 mm, R=0,406 mm |
| F12.1905.04.54 B | X800 | simcut BF 切削刀片 | 插削加工纵向槽 ANSI B17.2-1967 | w=19,101 mm, b=19,05 mm, R=0,406 mm |
| F12.4545.50.08.22 BF | X800 | simcut BF 切削刀片 | 插削加工槽外缘倒角 | w=5 mm, b=8 mm, 公差等级 C11, Dmin=22 mm |
| F12.4545.65.10.30 BF | X800 | simcut BF 切削刀片 | 插削加工槽外缘倒角 | w=6,5 mm, b=10 mm, 公差等级 C11, Dmin=30 mm |
| F12.4545.85.12.38 BF | X800 | simcut BF 切削刀片 | 插削加工槽外缘倒角 | w=8,5 mm, b=12 mm, 公差等级 C11, Dmin=38 mm |
