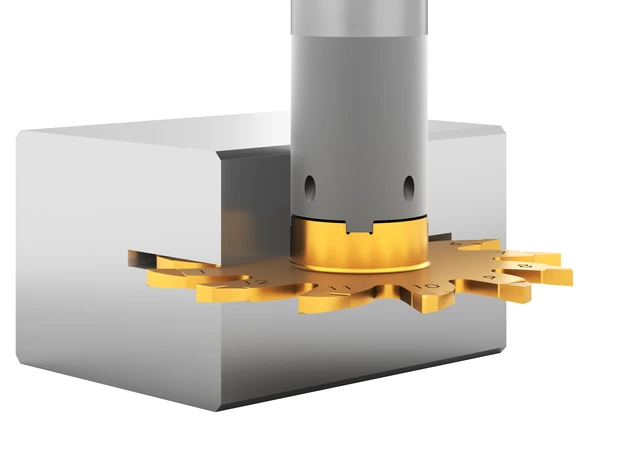

高性能槽铣/切断铣削刀具simmill 9W
由硬质合金或钢制铣刀刀柄组成的系统，配备减振刀座及经过精密磨削的三刃或六刃硬质合金铣刀片。
凭借精密磨削的齿形结构，确保了高扭矩传递，并改善了径向与轴向跳动。因此，该刀柄具有极长的使用寿命，系统整体切削性能优异。
simmill 9W 是德国 SIMTEK 公司推出的高性能槽铣/切断铣削刀具系统，采用可换刀片结构，其核心特点是实现接近整体硬质合金刀具（Monoblock）的精度与稳定性，同时具备模块化刀具的灵活性与经济性。
系统定位与技术特点
simmill 9W 系统解决了传统模块化刀具在精度和刚性上的局限，通过高精度齿形连接技术，使刀片与刀体实现几乎全表面接触，从而可承受更高扭矩，并显著改善径向与轴向跳动。
| 特性 | 说明 |
|---|---|
| 设计理念 | MONODULAR——兼具整体硬质合金刀具的性能与模块化刀具的灵活性 |
| 连接技术 | 高精度磨削齿形连接，提高稳定性与精度，减少接口磨损 |
| 冷却方式 | 集成内冷通道，延长刀具寿命 |
| 刀杆直径 | 可比刀片直径小三倍，适合狭小空间加工 |
| 可持续性 | 模块化设计仅需更换刀片，相比整体硬质合金刀具大幅减少材料消耗 |
产品规格
simmill 9W 系统提供两个主要规格系列：9W1 和 9W4。
| 参数 | simmill 9W1 | simmill 9W4 |
|---|---|---|
| 刀片刃数 | 6刃 | 12刃 |
| 切削直径 | 28.0 mm | 50.0 mm |
| 切削宽度范围 | 1.2 - 2.5 mm | 0.5 - 6.0 mm |
| 最大铣削深度 | 9.3 mm | 16.5 mm |
| 刀杆直径 | 15.875 mm (5/8") 或 16.0 mm | 15.875 mm (5/8") 或 16.0 mm |
| 刀杆材质 | 钢制或硬质合金 | 钢制或硬质合金 |
典型应用
槽铣削（Groove Milling）
切断铣削（Parting Off）
割槽/切槽（Slotting / Slitting）
适用行业：汽车工业、机械制造、精密加工领域
型号列表
| 订货号 | 描述1 | 描述2 | 描述3 |
| 9W1.0.625.09.20 A ST | simmill 9W 刀杆 | 钢制，圆柱柄, DIN 1835 A | D=15,875 , L2=20 , D1=9 |
| 9W1.0.625.09.20 B ST | simmill 9W 刀杆 | 钢制，圆柱柄, DIN 1835 B | D=15,875 , L2=20 , D1=9 |
| 9W1.0.625.09.33 A HM | simmill 9W 刀杆 | 硬质合金，圆柱直柄， DIN 6535 HA | D=15,875 mm, L2=33 mm, D1=9 mm |
| 9W1.0.625.09.33 B HM | simmill 9W 刀杆 | 硬质合金，圆柱直柄， DIN 6535 HB | D=15,875 mm, L2=33 mm, D1=9 mm |
| 9W1.1609.20 A ST | simmill 9W 刀杆 | 钢制，圆柱柄, DIN 1835 A | D=16 , L2=20 , D1=9 |
| 9W1.1609.20 B ST | simmill 9W 刀杆 | 钢制，圆柱柄, DIN 1835 B | D=16 , L2=20 , D1=9 |
| 9W1.1609.33 A HM | simmill 9W 刀杆 | 硬质合金，圆柱直柄， DIN 6535 HA | D=16 mm, L2=33 mm, D1=9 mm |
| 9W1.1609.33 B HM | simmill 9W 刀杆 | 硬质合金，圆柱直柄， DIN 6535 HB | D=16 mm, L2=33 mm, D1=9 mm |
| 9W1.0120.020.28 G X800 | simmill 9W 铣刀片 | 通用槽铣加工 | w=1,2 mm, ØDS=28 mm, tmax=9,3 mm |
| 9W1.0150.020.28 G X800 | simmill 9W 铣刀片 | 通用槽铣加工 | w=1,5 mm, ØDS=28 mm, tmax=9,3 mm |
| 9W1.0150.020.28 GYY X800 | simmill 9W 铣刀片 | 通用槽铣加工 | w=1,5 mm, ØDS=28 mm, tmax=9,3 mm |
| 9W1.0160.020.28 GYY X800 | simmill 9W 铣刀片 | 通用槽铣加工 | w=1,6 mm, ØDS=28 mm, tmax=9,3 mm |
| 9W1.0200.020.28 G X800 | simmill 9W 铣刀片 | 通用槽铣加工 | w=2 mm, ØDS=28 mm, tmax=9,3 mm |
| 9W1.0200.020.28 GYY X800 | simmill 9W 铣刀片 | 通用槽铣加工 | w=2 mm, ØDS=28 mm, tmax=9,3 mm |
| 9W1.0240.020.28 G X800 | simmill 9W 铣刀片 | 通用槽铣加工 | w=2,4 mm, ØDS=28 mm, tmax=9,3 mm |
| 9W1.0250.020.28 GYY X800 | simmill 9W 铣刀片 | 通用槽铣加工 | w=2,5 mm, ØDS=28 mm, tmax=9,3 mm |
| 9W4.0.625.16.060 A HM | simmill 9W4 铣刀柄 | 硬质合金，圆柱直柄， DIN 6535 HA，内冷 | D=15,875 mm, L2=60 mm, D1=16 mm |
| 9W4.0.625.16.090 A HM | simmill 9W4 铣刀柄 | 硬质合金，圆柱直柄， DIN 6535 HA，内冷 | D=15,875 mm, L2=90 mm, D1=16 mm |
| 9W4.0.625.16.120 A HM | simmill 9W4 铣刀柄 | 硬质合金，圆柱直柄， DIN 6535 HA，内冷 | D=15,875 mm, L2=120 mm, D1=16 mm |
| 9W4.0.750.16.32 A ST | simmill 9W4 铣刀柄 | 钢制，圆柱柄, DIN 1835 A，内冷 | D=19,05 , L2=16 , D1=32 |
| 9W4.1616.060 A HM | simmill 9W4 铣刀柄 | 硬质合金，圆柱直柄， DIN 6535 HA，内冷 | D=16 mm, L2=60 mm, D1=16 mm |
| 9W4.1616.090 A HM | simmill 9W4 铣刀柄 | 硬质合金，圆柱直柄， DIN 6535 HA，内冷 | D=16 mm, L2=90 mm, D1=16 mm |
| 9W4.1616.120 A HM | simmill 9W4 铣刀柄 | 硬质合金，圆柱直柄， DIN 6535 HA，内冷 | D=16 mm, L2=120 mm, D1=16 mm |
| 9W4.2016.32 A ST | simmill 9W4 铣刀柄 | 钢制，圆柱柄, DIN 1835 A，内冷 | D=20 , L2=16 , D1=32 |
| 9W4.0050.000.50 G X500 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=0,5 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.0050.000.50 G X700 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=0,5 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.0100.000.50 G X500 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=1 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.0100.000.50 G X700 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=1 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.0117.010.50 GY X500 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=1,168 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.0117.010.50 GY X700 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=1,168 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.0150.010.50 GY X500 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=1,5 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.0150.010.50 GY X700 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=1,5 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.0150.010.50 GYY X500 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=1,5 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.0150.010.50 GYY X700 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=1,5 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.0157.010.50 GY X500 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=1,575 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.0157.010.50 GY X700 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=1,575 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.0200.020.50 GY X500 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=2 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.0200.020.50 GY X700 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=2 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.0200.020.50 GYY X500 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=2 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.0200.020.50 GYY X700 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=2 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.0239.020.50 GY X500 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=2,388 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.0239.020.50 GY X700 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=2,388 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.0250.020.50 GY X500 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=2,5 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.0250.020.50 GY X700 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=2,5 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.0250.020.50 GYY X500 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=2,5 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.0250.020.50 GYY X700 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=2,5 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.0300.020.50 GY X500 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=3 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.0300.020.50 GY X700 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=3 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.0300.020.50 GYY X500 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=3 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.0300.020.50 GYY X700 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=3 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.0318.020.50 GY X500 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=3,175 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.0318.020.50 GY X700 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=3,175 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.0350.020.50 GY X500 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=3,5 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.0350.020.50 GY X700 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=3,5 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.0400.020.50 GYY X500 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=4 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.0400.020.50 GYY X700 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=4 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.0476.020.50 GYY X500 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=4,762 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.0476.020.50 GYY X700 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=4,762 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.0500.020.50 GYY X500 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=5 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.0500.020.50 GYY X700 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=5 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.0600.020.50 GYY X500 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=6 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.0600.020.50 GYY X700 | simmill 9W4 铣刀片 | 槽铣，切断铣和开槽铣 | w=6 mm, ØDS=50 mm, tmax=16,5 mm |
| 9W4.R100.06.000.50 PS X500 | simmill 9W4 铣刀片 | 切断铣削 | w=1 mm, k=6°, R=0 mm, tmax=16,5 mm |
| 9W4.R100.06.000.50 PS X700 | simmill 9W4 铣刀片 | 切断铣削 | w=1 mm, k=6°, R=0 mm, tmax=16,5 mm |
| 9W4.R100.06.000.50 PS X800 | simmill 9W4 铣刀片 | 切断铣削 | w=1 mm, k=6°, R=0 mm, tmax=16,5 mm |
| 9W4.R100.06.010.50 PS X500 | simmill 9W4 铣刀片 | 切断铣削 | w=1 mm, k=6°, R=0,1 mm, tmax=16,5 mm |
| 9W4.R100.06.010.50 PS X700 | simmill 9W4 铣刀片 | 切断铣削 | w=1 mm, k=6°, R=0,1 mm, tmax=16,5 mm |
| 9W4.R100.06.010.50 PS X800 | simmill 9W4 铣刀片 | 切断铣削 | w=1 mm, k=6°, R=0,1 mm, tmax=16,5 mm |
| 9W4.R150.06.000.50 PS X500 | simmill 9W4 铣刀片 | 切断铣削 | w=1,5 mm, k=6°, R=0 mm, tmax=16,5 mm |
| 9W4.R150.06.000.50 PS X700 | simmill 9W4 铣刀片 | 切断铣削 | w=1,5 mm, k=6°, R=0 mm, tmax=16,5 mm |
| 9W4.R150.06.000.50 PS X800 | simmill 9W4 铣刀片 | 切断铣削 | w=1,5 mm, k=6°, R=0 mm, tmax=16,5 mm |
| 9W4.R150.06.010.50 PS X500 | simmill 9W4 铣刀片 | 切断铣削 | w=1,5 mm, k=6°, R=0,1 mm, tmax=16,5 mm |
| 9W4.R150.06.010.50 PS X700 | simmill 9W4 铣刀片 | 切断铣削 | w=1,5 mm, k=6°, R=0,1 mm, tmax=16,5 mm |
| 9W4.R150.06.010.50 PS X800 | simmill 9W4 铣刀片 | 切断铣削 | w=1,5 mm, k=6°, R=0,1 mm, tmax=16,5 mm |
| 9W4.R200.06.000.50 PS X500 | simmill 9W4 铣刀片 | 切断铣削 | w=2 mm, k=6°, R=0 mm, tmax=16,5 mm |
| 9W4.R200.06.000.50 PS X700 | simmill 9W4 铣刀片 | 切断铣削 | w=2 mm, k=6°, R=0 mm, tmax=16,5 mm |
| 9W4.R200.06.000.50 PS X800 | simmill 9W4 铣刀片 | 切断铣削 | w=2 mm, k=6°, R=0 mm, tmax=16,5 mm |
| 9W4.R200.06.010.50 PS X500 | simmill 9W4 铣刀片 | 切断铣削 | w=2 mm, k=6°, R=0,1 mm, tmax=16,5 mm |
| 9W4.R200.06.010.50 PS X700 | simmill 9W4 铣刀片 | 切断铣削 | w=2 mm, k=6°, R=0,1 mm, tmax=16,5 mm |
| 9W4.R200.06.010.50 PS X800 | simmill 9W4 铣刀片 | 切断铣削 | w=2 mm, k=6°, R=0,1 mm, tmax=16,5 mm |
