12mm起内孔模块化T型槽铣刀/螺纹铣削simmill SX

simmill SX T型槽铣刀

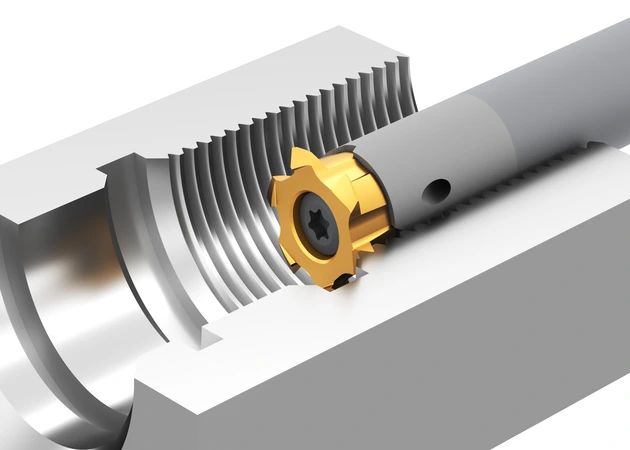

由铣刀刀柄和可转位硬质合金铣刀片组成的系统，适用于直径 12.0 mm 起的孔加工。三刃及六刃铣刀片，切削直径在 Ø 11.7 mm 至 Ø 15.7 mm 之间。刀座设计旨在实现优化的切削力传递，并确保严格的同心度与轴向跳动公差。

• 内螺纹铣削：适用于 M18 及以上规格的公制、惠氏、UN 等标准螺纹的铣削加工。

• 卡环槽铣削：用于加工孔用弹性挡圈槽。

• 通用槽铣削：在孔内进行直槽、环形槽等多种槽型的加工。

•


了解更多



simmill SX 是德国 SIMTEK 公司推出的一款高精度、多功能内孔圆周铣削系统，适用于在最小直径为 12.0 mm 的孔内进行螺纹铣削、卡环槽铣削和切槽加工等任务。作为多功能 PX/SX/UX/VX 系统家族的重要成员之一，SX 系列聚焦于精密螺纹加工。

系统定位与主要特点

simmill SX 系统的一个显著特点在于其模块化设计，它使用统一的刀柄，通过更换不同的刀片，即可在同一系统中实现多种内孔加工。

主要特点

• 模块化设计：与 simmill PX、UX、VX 共享相同的刀柄接口，可根据加工需求更换不同类型的刀片，实现一柄多用。

• 三刃/六刃刀片：提供 3 刃和 6 刃两种精密磨削的微晶硬质合金刀片，在保证精度的同时，具备良好的经济性和加工效率。

• 最小加工孔径：最小加工孔径为 Ø 12.0 mm。刀片切削直径范围覆盖 Ø 11.7 mm 至 Ø 15.7 mm。

• 高精度刀片座：刀片座经过优化设计，能提供稳定的切削力传递，并确保较小的同轴度和轴向跳动公差，从而保证加工精度。

• 高效冷却：刀柄主要采用贯穿式内冷设计，冷却液直达切削区域，有助于延长刀具寿命并提高切削性能。

• 良好的材质与涂层：刀片采用高性能微晶硬质合金基体，并搭配 SIMTEK 开发的高性能涂层，适用于钢、不锈钢、铸铁、高温合金和铝合金等多种材料的加工。

• 减振设计：硬质合金刀柄具有减振特性，能有效减少切削中的颤振，提高加工稳定性和表面质量。

系统组成与选型

simmill SX 系统主要包含以下组件：

1. 刀柄：系统的基座，提供与机床的连接。根据需求选择圆柱柄或 Weldon 侧固柄等不同类型。

2. 刀片：系统的“刀具”，根据具体加工任务（如公制螺纹、卡环槽）选择对应的型号。

3. Connect Code（连接码）：选型的重要参考。SIMTEK 使用 Connect Code 来精确匹配刀柄和刀片，以确保系统的兼容性。

典型应用

• 内螺纹铣削：适用于 M18 及以上规格的公制、惠氏、UN 等标准螺纹的铣削加工。

• 卡环槽铣削：用于加工孔用弹性挡圈槽。

• 通用槽铣削：在孔内进行直槽、环形槽等多种槽型的加工。

技术特点

• 精度与稳定性：高精度磨削的刀片和刀片座设计，提供了较高的扭矩传递能力和较低的振动水平，有利于保证加工精度和刀具寿命。

• 材料通用性：X800 牌号的刀片材质，使其在从铝合金到难加工的高温合金的广泛范围内均能保持稳定的加工表现。

• 加工效率：多刃设计（3 刃和 6 刃）和高效的冷却系统，使得单次进给即可完成螺纹加工，相比传统攻丝具有较高的效率和良好的排屑控制。
