simturn AX整体硬质合金小镗刀

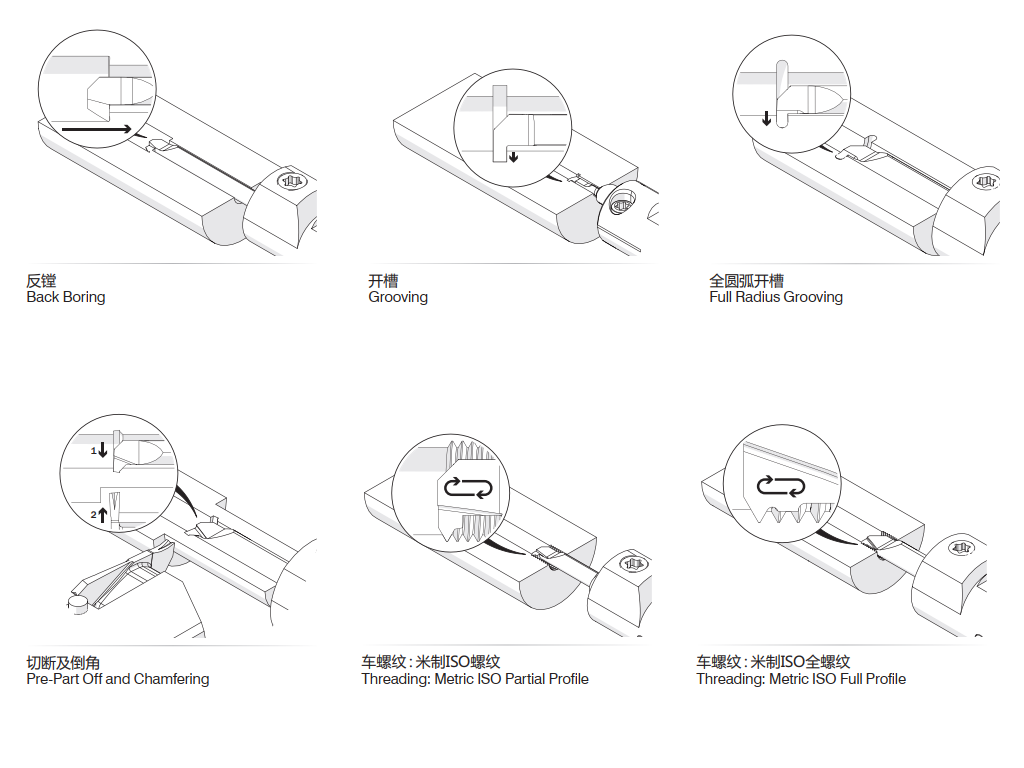

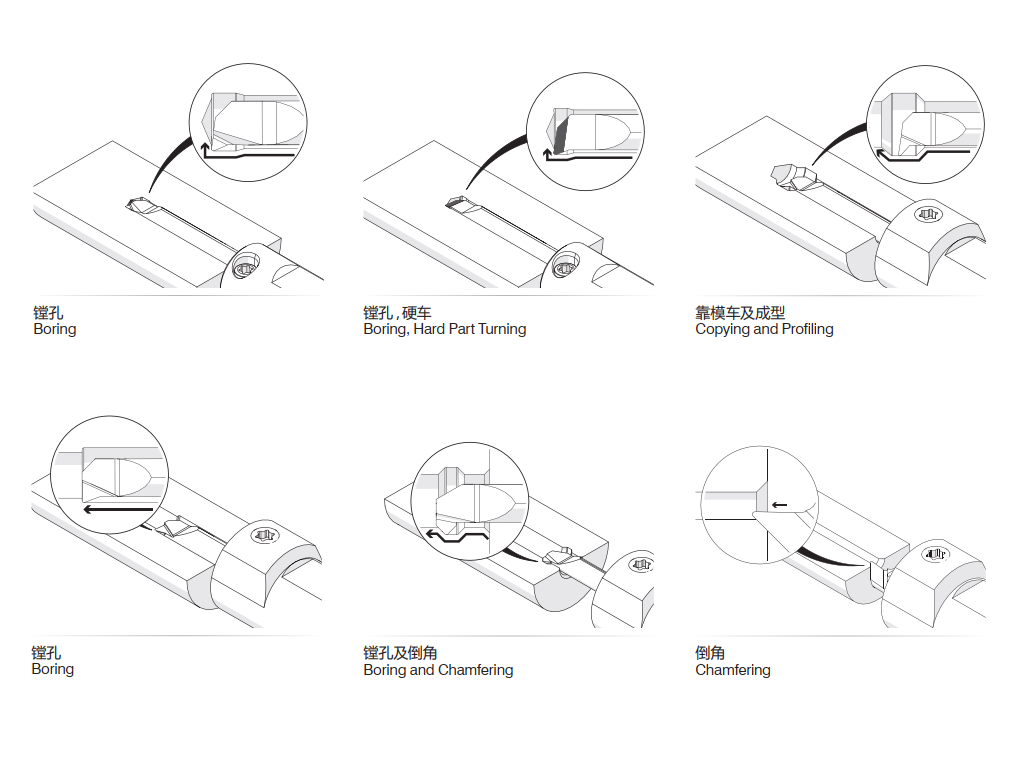

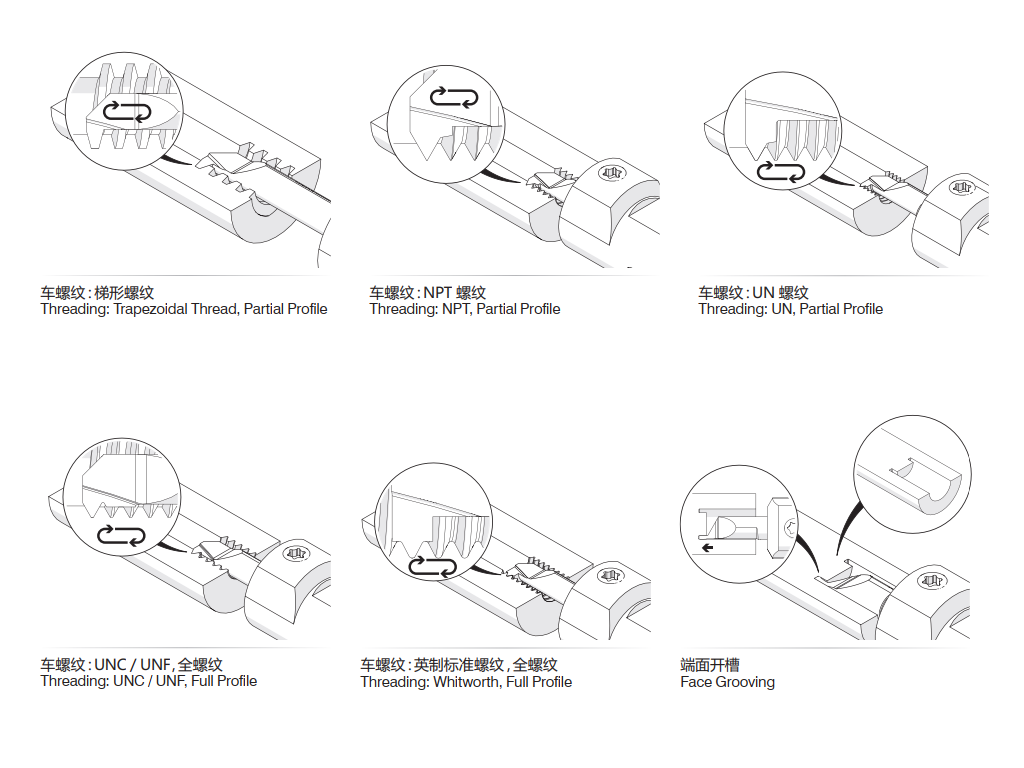

simturn AX 是德国 SIMTEK 公司推出的模块化内孔车削刀具系统，专为直径 0.3 mm 至 20.0 mm 的微小孔径精密加工而设计。该系统采用 ME 同轴夹紧技术，结合钢制或硬质合金刀柄与整体硬质合金小镗刀，能够在一套系统上完成镗孔、仿形、切槽、螺纹、倒角、端面切槽等多种内孔加工任务。

系统定位与核心优势

• 加工范围：最小加工孔径可达 Ø 0.3 mm，最大加工深度可达 9 倍孔径（9×D）。

• 模块化设计：刀柄与刀片通过 Connect Code（连接码） 精确匹配，支持快速更换，实现“一柄多用”。

• 高稳定性：ME 同轴夹紧系统提供较高的夹紧力和重复定位精度，硬质合金刀柄具备减振特性。

• 广泛的材料适用性：提供 X800（通用涂层）、CBN（硬材料）等多种刀片材质，适用于钢、不锈钢、铸铁、淬硬钢、有色金属等。

核心技术：ME 同轴夹紧系统

ME 夹紧系统是 simturn AX 的技术基础，其特点包括：

• 力配合夹紧：通过刀柄内部的锥面和螺纹销实现刀片与刀柄的精密定位，确保同轴度。

• 四路冷却方式：可根据需求选择冷却液从 右侧（R）、左侧（L）、双侧（R+L） 或 通过刀片内部 供应，提升排屑与刀具寿命。

• 减振设计：硬质合金刀柄能有效减少切削颤振，允许更大的悬伸长度。

• 重复定位精度：刀柄内置定位销与刀片 45° 倒角配合，更换刀片后无需重新对刀。

产品系列组成

simturn AX 系统包含以下主要组件：

选型指南

1. 确定孔径与孔深：选择最小孔径 ≤ 工件孔径的刀柄，并确认所需悬伸长度。

2. 选择刀柄材质：

   • 钢制刀柄：经济型，适用于一般悬伸（≤ 4×D）。

   • 硬质合金刀柄：减振型，适用于深孔或长悬伸（≥ 5×D）。

3. 选择刀片类型：根据加工工序（镗孔、切槽、螺纹等）和工件材料选择对应刀片。

4. 核对 Connect Code：确保刀柄与刀片的连接码一致（如 A06 刀柄配 A06 刀片）。

5. 确认冷却方式：根据机床能力选择内冷或外冷刀柄。

典型应用领域

• 医疗器械：骨螺钉、牙科植入物、手术器械的内孔加工。

• 航空航天：液压阀体、燃油喷嘴、精密衬套。

• 汽车工业：喷油嘴、共轨系统、ABS 阀体。

• 精密机械：钟表零件、光学仪器、气动接头。

• 模具制造：微小冷却孔、顶针孔。
