simturn FX三刃切槽与车削刀具

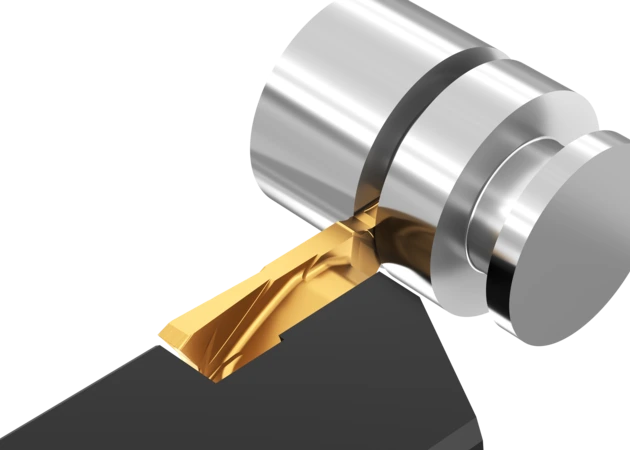

simturn FX三刃切槽刀具

三刃全磨制可转位硬质合金刀片，用于车削、切槽、仿形加工以及客户定制应用。提供种类齐全的标准刀杆。在标准产品范围内，还可提供用于切槽和仿形加工的刀片，带有3D激光加工的断屑槽型，以实现切屑控制。

• 外圆车削与轮廓仿形 切削刃设计 E（Spantreppe Typ E） 多种宽度和圆角 用于一般车削和仿形，具有良好的断屑能力

• 背后车削（越过肩部） 专用槽型（YY 系列） 宽度 2.0–4.0 mm，圆角 R0.2 用于在台阶后方进行车削

• 切槽与仿形（带3D激光切屑槽） 全半径或尖角，3D激光切屑槽 宽度 1.0–5.0 mm，R=0.2 mm 用于改善切屑控制，特别适用于长切屑材料

• 切槽（D型断屑槽） 磨削断屑槽 宽度 1.5–5.0 mm，R=0.2 mm 用于一般切槽，提供较好的切屑控制

• 轴向退刀槽 专用槽（AG 系列） 宽度 1.5–3.0 mm 用于端面螺纹退刀槽


了解更多



simturn FX 是德国SIMTEK公司推出的一款采用三刃全磨削可转位硬质合金刀片的车削刀具系统，主要用于外圆车削、轮廓仿形、背后车削（越过肩部）、切槽及轴向退刀槽等加工。该系统以模块化设计为基础，可提供标准刀柄和客户定制解决方案，适用于对精度和稳定性有一定要求的应用场合。

系统定位与应用范围

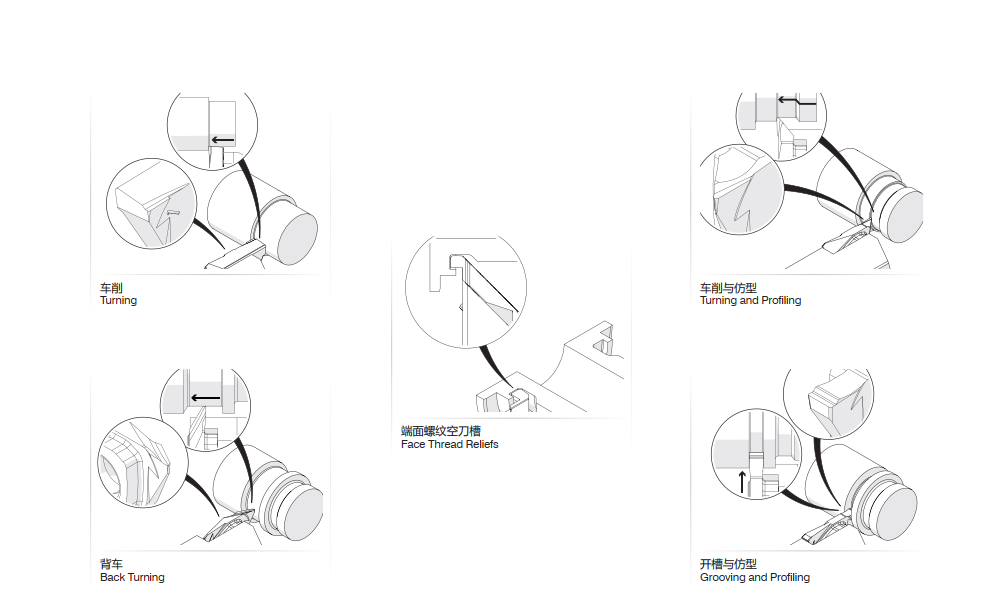

• 加工类型：外圆车削、轮廓仿形、背后车削、切槽与仿形、轴向退刀槽（Face Thread Reliefs）。

• 刀片特点：三刃全磨削硬质合金刀片，可选配3D激光切屑槽（3D-lasered chip forming geometry），用于改善切屑控制。

• 刀柄形式：标准外圆方柄、45°/90°偏角刀柄、带可调冷却喷嘴的刀柄、TOA模块化夹持座、高度可调后置加工刀柄。

• 定制能力：基于系统的稳定结构，可提供满足特定零件要求的非标刀具。

系统组成

simturn FX 系统主要由刀柄和刀片组成。刀柄主要面向外圆加工，部分型号可用于模块化系统（如TOA）或后置加工。

1. 外圆刀柄

外圆刀柄以 TF3.01.xxxx.A/D 系列为代表，采用方形柄（h×b），提供直柄、45°偏角、90°偏角等多种形式。

A型刀柄（标准型）

A型刀柄（带可调冷却喷嘴）型号后缀 CG，例如 TF3.01.1616.A.10.00 CG R。刀柄配有可调节方向的冷却液喷嘴，并带有三个 G1/8" 冷却接口，可根据需要选择冷却位置。

D型刀柄（45°或90°偏角）适用于难以接近的加工位置（如靠近卡盘或台阶背面）。

2. TOA 模块化系统夹持座

TOA.TF3.51.C.29.05 系列夹持座可用于 SIMTEK 的 TOA 模块化刀具系统（符合 ISO 26623 多边形锥柄接口），将 FX 刀片集成到大型模块化系统中。

3. 高度可调后置加工刀柄

TOG.K.TF3.01.A1 及 TOG.K.TF3.01.B1 系列刀柄可用于后置加工（背向车削），适用于 TOG 系统，可进行高度调节。

刀片类型与应用

simturn FX 提供多种刀片几何形状和断屑槽设计，覆盖以下标准应用：

刀片材质

根据目录，simturn FX 刀片提供多种牌号，适用于不同材料组：

型号列表
