301/660系列微钻0.05-1.92mm 用于微小孔精密加工

301/660系列是专为微小孔径0.05-1.92mm精密加工设计的 HSS-E-PM 微精钻头，无冷却液通道，采用外冷方式，适配多行业高精度钻孔需求，兼具高刚性与稳定加工性。
2026年4月14日 由
cuttingtools

301/660系列微钻-0.05-1.92mm

用于微小孔精密加工

301 系列是专为微小孔径精密加工设计的 HSS-E-PM 微精钻头，无冷却液通道，采用外冷方式，适配多行业高精度钻孔需求，兼具高刚性与稳定加工性。

参数具体信息
型号 (Article no.)301/660
产品系列描述微型精密钻头 (Micro Precision Drill)，N型，短型 (Stub)
材料 (Material)HSS-E-PM (含5%钴的粉末冶金高速钢)
涂层 (Coating)无涂层 (Uncoated)/TiN 涂层
是否带内冷 (Coolant Through)否
顶角 (Point Angle)118°
柄部 (Shank)圆柱柄 (Reinforced Cylindrical)
刀具公差 (Tolerance)+0 / -0.004 mm
切削方向右旋 (Right-Hand)
标准 (Standard)符合DIN 1899标准
表面处理光亮 (Bright)

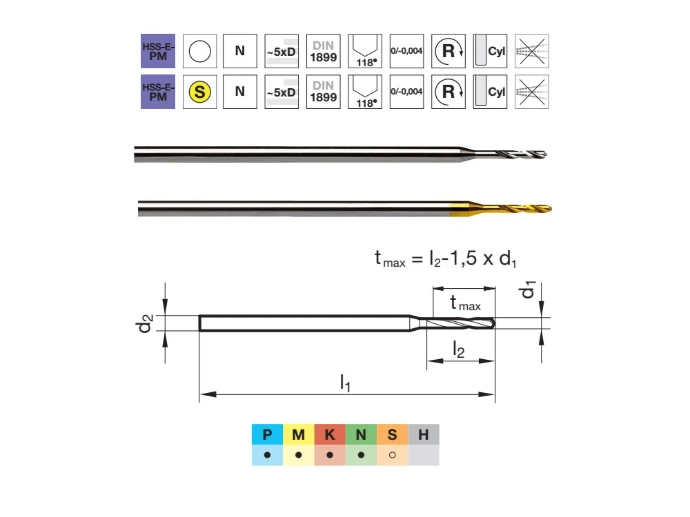

301

材质硬核：粉末冶金 HSS-E-PM 材质，组织均匀，耐磨性与韧性优异，适配不稳定加工工况。 精度拉满：直径公差 0/-0.004 mm，顶角 118° 面刃磨，定心稳、孔位准。 设计耐用：强化直柄设计，2 刃结构，切削深度约 5× 直径，加工效率与寿命双优。 标准合规：符合 DIN 1899 标准，亮面无涂层/TiN 涂层，适配多材料加工。

适用材料： 适合加工多种材料，包括钢、不锈钢、铸铁、有色金属、特种合金、钛合金甚至硬化钢。

规格参数

直径d1 (mm) 柄径d2 (mm) 总长l1 (mm) 刃长l2 (mm) 无涂层301 镀钛660
0.050 1.0 25.0 0.4 301 0.050 -
0.060 1.0 25.0 0.4 301 0.060 -
0.070 1.0 25.0 0.5 301 0.070 -
0.075 1.0 25.0 0.5 301 0.075 -
0.080 1.0 25.0 0.5 301 0.080 -
0.090 1.0 25.0 0.5 301 0.090 -
0.100 1.0 25.0 0.5 301 0.100 -
0.105 1.0 25.0 0.5 301 0.105 -
0.110 1.0 25.0 0.5 301 0.110 -
0.115 1.0 25.0 0.5 301 0.115 -
0.120 1.0 25.0 0.5 301 0.120 -
0.125 1.0 25.0 0.8 301 0.125 -
0.128 1.0 25.0 0.8 301 0.128 -
0.130 1.0 25.0 0.8 301 0.130 -
0.140 1.0 25.0 0.8 301 0.140 -
0.143 1.0 25.0 0.8 301 0.143 -
0.145 1.0 25.0 0.8 301 0.145 -
0.147 1.0 25.0 0.8 301 0.147 -
0.150 1.0 25.0 0.8 301 0.150 -
0.155 1.0 25.0 1.1 301 0.155 -
0.160 1.0 25.0 1.1 301 0.160 660 0.160
0.170 1.0 25.0 1.1 301 0.170 660 0.170
0.175 1.0 25.0 1.1 301 0.175 -
0.180 1.0 25.0 1.1 301 0.180 660 0.180
0.190 1.0 25.0 1.1 301 0.190 660 0.190
0.195 1.0 25.0 1.5 301 0.195 -
0.200 1.0 25.0 1.5 301 0.200 660 0.200
0.205 1.0 25.0 1.5 301 0.205 -
0.210 1.0 25.0 1.5 301 0.210 660 0.210
0.215 1.0 25.0 1.5 301 0.215 -
0.220 1.0 25.0 1.5 301 0.220 660 0.220
0.225 1.0 25.0 1.5 301 0.225 -
0.230 1.0 25.0 1.5 301 0.230 660 0.230
0.235 1.0 25.0 1.5 301 0.235 -
0.240 1.0 25.0 1.5 301 0.240 660 0.240
0.245 1.0 25.0 1.9 301 0.245 -
0.250 1.0 25.0 1.9 301 0.250 660 0.250
0.255 1.0 25.0 1.9 301 0.255 660 0.255
0.260 1.0 25.0 1.9 301 0.260 660 0.260
0.265 1.0 25.0 1.9 301 0.265 660 0.265
0.270 1.0 25.0 1.9 301 0.270 660 0.270
0.275 1.0 25.0 1.9 301 0.275 -
0.280 1.0 25.0 1.9 301 0.280 660 0.280
0.285 1.0 25.0 1.9 301 0.285 -
0.290 1.0 25.0 1.9 301 0.290 660 0.290
0.295 1.0 25.0 1.9 301 0.295 660 0.295
0.300 1.0 25.0 1.9 301 0.300 660 0.300
0.305 1.0 25.0 2.4 301 0.305 660 0.305
0.310 1.0 25.0 2.4 301 0.310 660 0.310
0.315 1.0 25.0 2.4 301 0.315 -
0.320 1.0 25.0 2.4 301 0.320 660 0.320
0.325 1.0 25.0 2.4 301 0.325 660 0.325
0.330 1.0 25.0 2.4 301 0.330 660 0.330
0.335 1.0 25.0 2.4 301 0.335 -
0.340 1.0 25.0 2.4 301 0.340 660 0.340
0.345 1.0 25.0 2.4 301 0.345 -
0.350 1.0 25.0 2.4 301 0.350 660 0.350
0.355 1.0 25.0 2.4 301 0.355 -
0.360 1.0 25.0 2.4 301 0.360 660 0.360
0.365 1.0 25.0 2.4 301 0.365 -
0.370 1.0 25.0 2.4 301 0.370 660 0.370
0.375 1.0 25.0 2.4 301 0.375 -
0.380 1.0 25.0 2.4 301 0.380 660 0.380
0.385 1.0 25.0 3.0 301 0.385 -
0.390 1.0 25.0 3.0 301 0.390 660 0.390
0.400 1.0 25.0 3.0 301 0.400 660 0.400
0.405 1.0 25.0 3.0 301 0.405 -
0.410 1.0 25.0 3.0 301 0.410 660 0.410
0.415 1.0 25.0 3.0 301 0.415 -
0.420 1.0 25.0 3.0 301 0.420 660 0.420
0.425 1.0 25.0 3.0 301 0.425 -
0.430 1.0 25.0 3.0 301 0.430 660 0.430
0.432 1.0 25.0 3.0 301 0.432 -
0.435 1.0 25.0 3.0 301 0.435 -
0.440 1.0 25.0 3.0 301 0.440 660 0.440
0.445 1.0 25.0 3.0 301 0.445 -
0.450 1.0 25.0 3.0 301 0.450 660 0.450
0.455 1.0 25.0 3.0 301 0.455 -
0.460 1.0 25.0 3.0 301 0.460 660 0.460
0.470 1.0 25.0 3.0 301 0.470 660 0.470
0.475 1.0 25.0 3.0 301 0.475 -
0.480 1.0 25.0 3.0 301 0.480 660 0.480
0.485 1.0 25.0 3.4 301 0.485 -
0.490 1.0 25.0 3.4 301 0.490 660 0.490
0.495 1.0 25.0 3.4 301 0.495 -
0.500 1.0 25.0 3.4 301 0.500 660 0.500
0.505 1.0 25.0 3.4 301 0.505 -
0.510 1.0 25.0 3.4 301 0.510 660 0.510
0.515 1.0 25.0 3.4 301 0.515 -
0.520 1.0 25.0 3.4 301 0.520 660 0.520
0.525 1.0 25.0 3.4 301 0.525 -
0.530 1.0 25.0 3.4 301 0.530 660 0.530
0.535 1.0 25.0 3.9 301 0.535 -
0.540 1.0 25.0 3.9 301 0.540 660 0.540
0.545 1.0 25.0 3.9 301 0.545 -
0.550 1.0 25.0 3.9 301 0.550 660 0.550
0.560 1.0 25.0 3.9 301 0.560 660 0.560
0.570 1.0 25.0 3.9 301 0.570 660 0.570
0.580 1.0 25.0 3.9 301 0.580 660 0.580
0.585 1.0 25.0 3.9 301 0.585 -
0.590 1.0 25.0 3.9 301 0.590 660 0.590
0.595 1.0 25.0 3.9 301 0.595 -
0.600 1.0 25.0 3.9 301 0.600 660 0.600
0.605 1.0 25.0 4.2 301 0.605 -
0.610 1.0 25.0 4.2 301 0.610 660 0.610
0.615 1.0 25.0 4.2 301 0.615 -
0.620 1.0 25.0 4.2 301 0.620 660 0.620
0.625 1.0 25.0 4.2 301 0.625 -
0.630 1.0 25.0 4.2 301 0.630 660 0.630
0.632 1.0 25.0 4.2 301 0.632 -
0.640 1.0 25.0 4.2 301 0.640 660 0.640
0.650 1.0 25.0 4.2 301 0.650 660 0.650
0.655 1.0 25.0 4.2 301 0.655 -
0.660 1.0 25.0 4.2 301 0.660 660 0.660
0.665 1.0 25.0 4.2 301 0.665 -
0.670 1.0 25.0 4.2 301 0.670 660 0.670
0.675 1.0 25.0 4.8 301 0.675 -
0.680 1.0 25.0 4.8 301 0.680 660 0.680
0.690 1.0 25.0 4.8 301 0.690 660 0.690
0.695 1.0 25.0 4.8 301 0.695 -
0.700 1.0 25.0 4.8 301 0.700 660 0.700
0.705 1.0 25.0 4.8 301 0.705 -
0.710 1.0 25.0 4.8 301 0.710 660 0.710
0.720 1.0 25.0 4.8 301 0.720 660 0.720
0.725 1.0 25.0 4.8 301 0.725 -
0.730 1.0 25.0 4.8 301 0.730 660 0.730
0.740 1.0 25.0 4.8 301 0.740 660 0.740
0.750 1.0 25.0 4.8 301 0.750 660 0.750
0.760 1.0 25.0 5.3 301 0.760 660 0.760
0.770 1.0 25.0 5.3 301 0.770 660 0.770
0.780 1.0 25.0 5.3 301 0.780 660 0.780
0.790 1.0 25.0 5.3 301 0.790 660 0.790
0.795 1.5 25.0 5.3 301 0.795 -
0.800 1.5 25.0 5.3 301 0.800 660 0.800
0.810 1.5 25.0 5.3 301 0.810 660 0.810
0.820 1.5 25.0 5.3 301 0.820 660 0.820
0.825 1.5 25.0 5.3 301 0.825 -
0.830 1.5 25.0 5.3 301 0.830 660 0.830
0.840 1.5 25.0 5.3 301 0.840 660 0.840
0.845 1.5 25.0 5.3 301 0.845 -
0.850 1.5 25.0 5.3 301 0.850 660 0.850
0.860 1.5 25.0 6.0 301 0.860 660 0.860
0.870 1.5 25.0 6.0 301 0.870 660 0.870
0.880 1.5 25.0 6.0 301 0.880 660 0.880
0.890 1.5 25.0 6.0 301 0.890 -
0.900 1.5 25.0 6.0 301 0.900 660 0.900
0.910 1.5 25.0 6.0 301 0.910 660 0.910
0.920 1.5 25.0 6.0 301 0.920 660 0.920
0.925 1.5 25.0 6.0 301 0.925 -
0.930 1.5 25.0 6.0 301 0.930 -
0.940 1.5 25.0 6.0 301 0.940 660 0.940
0.950 1.5 25.0 6.0 301 0.950 660 0.950
0.960 1.5 25.0 6.8 301 0.960 660 0.960
0.970 1.5 25.0 6.8 301 0.970 660 0.970
0.980 1.5 25.0 6.8 301 0.980 660 0.980
0.990 1.5 25.0 6.8 301 0.990 -
1.000 1.5 25.0 6.8 301 1.000 660 1.000
1.010 1.5 25.0 6.8 301 1.010 -
1.020 1.5 25.0 6.8 301 1.020 660 1.020
1.030 1.5 25.0 6.8 301 1.030 -
1.040 1.5 25.0 6.8 301 1.040 660 1.040
1.050 1.5 25.0 6.8 301 1.050 660 1.050
1.055 1.5 25.0 6.8 301 1.055 -
1.060 1.5 25.0 6.8 301 1.060 -
1.070 1.5 25.0 7.6 301 1.070 660 1.070
1.080 1.5 25.0 7.6 301 1.080 660 1.080
1.090 1.5 25.0 7.6 301 1.090 660 1.090
1.100 1.5 25.0 7.6 301 1.100 660 1.100
1.110 1.5 25.0 7.6 301 1.110 -
1.120 1.5 25.0 7.6 301 1.120 -
1.130 1.5 25.0 7.6 301 1.130 -
1.140 1.5 25.0 7.6 301 1.140 -
1.150 1.5 25.0 7.6 301 1.150 660 1.150
1.160 1.5 25.0 7.6 301 1.160 -
1.170 1.5 25.0 7.6 301 1.170 -
1.180 1.5 25.0 7.6 301 1.180 660 1.180
1.190 1.5 25.0 8.5 301 1.190 660 1.190
1.200 1.5 25.0 8.5 301 1.200 660 1.200
1.210 1.5 25.0 8.5 301 1.210 -
1.220 1.5 25.0 8.5 301 1.220 660 1.220
1.230 1.5 25.0 8.5 301 1.230 -
1.240 1.5 25.0 8.5 301 1.240 -
1.250 1.5 25.0 8.5 301 1.250 660 1.250
1.260 1.5 25.0 8.5 301 1.260 -
1.265 1.5 25.0 8.5 301 1.265 -
1.270 1.5 25.0 8.5 301 1.270 -
1.280 1.5 25.0 8.5 301 1.280 -
1.290 1.5 25.0 8.5 301 1.290 -
1.300 1.5 25.0 8.5 301 1.300 660 1.300
1.310 1.5 25.0 8.5 301 1.310 -
1.320 1.5 25.0 8.5 301 1.320 -
1.330 1.5 25.0 9.5 301 1.330 -
1.340 1.5 25.0 9.5 301 1.340 -
1.350 1.5 25.0 9.5 301 1.350 660 1.350
1.370 1.5 25.0 9.5 301 1.370 -
1.380 1.5 25.0 9.5 301 1.380 -
1.390 1.5 25.0 9.5 301 1.390 660 1.390
1.400 1.5 25.0 9.5 301 1.400 660 1.400
1.410 1.5 25.0 9.5 301 1.410 -
1.420 1.5 25.0 9.5 301 1.420 660 1.420
1.430 1.5 25.0 9.5 301 1.430 -
1.440 1.5 25.0 9.5 301 1.440 -
1.450 1.5 25.0 9.5 301 1.450 660 1.450
1.460 2.0 30.0 9.5 301 1.460 -
1.470 2.0 30.0 9.5 301 1.470 -
1.500 2.0 30.0 9.5 301 1.500 660 1.500
1.520 2.0 30.0 10.6 301 1.520 -
1.530 2.0 30.0 10.6 301 1.530 -
1.540 2.0 30.0 10.6 301 1.540 -
1.550 2.0 30.0 10.6 301 1.550 -
1.590 2.0 30.0 10.6 301 1.590 -
1.600 2.0 30.0 10.6 301 1.600 -
1.610 2.0 30.0 10.6 301 1.610 -
1.630 2.0 30.0 10.6 301 1.630 -
1.650 2.0 30.0 10.6 301 1.650 -
1.660 2.0 30.0 10.6 301 1.660 -
1.690 2.0 30.0 10.6 301 1.690 -
1.700 2.0 30.0 10.6 301 1.700 -
1.710 2.0 30.0 11.8 301 1.710 -
1.715 2.0 30.0 11.8 301 1.715 -
1.730 2.0 30.0 11.8 301 1.730 -
1.745 2.0 30.0 11.8 301 1.745 -
1.750 2.0 30.0 11.8 301 1.750 -
1.775 2.0 30.0 11.8 301 1.775 -
1.800 2.0 30.0 11.8 301 1.800 660 1.800
1.830 2.0 30.0 11.8 301 1.830 -
1.840 2.0 30.0 11.8 301 1.840 -
1.850 2.0 30.0 11.8 301 1.850 -
1.860 2.0 30.0 11.8 301 1.860 -
1.900 2.0 30.0 11.8 301 1.900 660 1.900
1.920 2.0 30.0 13.2 301 1.920 -

切削参数: 在不同公称直径（Ø 0.05 0.2 0.5 0.8 1 1.2 1.5 1.8 2mm）下，对应的每转进给量 f（单位 mm/rev）。

材料代码 材料描述 vcvc​ (m/min) 0.05 0.2 0.5 0.8 1 1.2 1.5 1.8 2
P1.1.1 非合金钢，退火态，0.15% C，抗拉强度 420 N/mm²，125 HB 33–38 0.002 0.006 0.016 0.026 0.032 0.038 0.048 0.058 0.064
P1.1.2 非合金钢，热处理态，0.15% C，抗拉强度 420 N/mm²，125 HB 28–32 0.001 0.005 0.013 0.02 0.026 0.031 0.038 0.046 0.051
P1.1.3 非合金钢，退火态，0.45% C，抗拉强度 640 N/mm²，190 HB 28–32 0.001 0.005 0.013 0.02 0.026 0.031 0.038 0.046 0.051
P1.1.4 非合金钢，热处理态，0.45% C，抗拉强度 640 N/mm²，190 HB 28–32 0.001 0.005 0.013 0.02 0.026 0.031 0.038 0.046 0.051
P1.1.5 非合金钢，热处理态，0.45% C，抗拉强度 850 N/mm²，250 HB 25–28 0.001 0.005 0.013 0.02 0.026 0.031 0.038 0.046 0.051
P1.1.6 非合金钢，退火态，0.75% C，抗拉强度 915 N/mm²，270 HB 23–26 0.001 0.005 0.013 0.02 0.026 0.031 0.038 0.046 0.051
P1.1.7 非合金钢，热处理态，0.75% C，抗拉强度 1020 N/mm²，300 HB 20–23 0.001 0.005 0.013 0.02 0.026 0.031 0.038 0.046 0.051
P2.1.1 低合金钢，退火态，抗拉强度 610 N/mm²，180 HB 20–23 0.001 0.004 0.01 0.016 0.02 0.025 0.031 0.037 0.041
P2.1.2 低合金钢，热处理态，抗拉强度 930 N/mm²，275 HB 14–16 0.001 0.003 0.008 0.013 0.016 0.02 0.025 0.03 0.033
P2.1.3 低合金钢，热处理态，抗拉强度 1020 N/mm²，300 HB 12–14 0.001 0.003 0.008 0.013 0.016 0.02 0.025 0.03 0.033
P2.1.4 低合金钢，热处理态，抗拉强度 1190 N/mm²，350 HB 11–13 0.001 0.003 0.006 0.01 0.013 0.015 0.019 0.023 0.026
P3.1.1 高合金钢和工具钢，退火态，抗拉强度 680 N/mm²，200 HB 15–17 0.001 0.004 0.01 0.016 0.02 0.025 0.031 0.037 0.041
P3.1.2 高合金钢和工具钢，淬火回火态，抗拉强度 1100 N/mm²，325 HB 11–13 0.001 0.003 0.008 0.013 0.016 0.02 0.025 0.03 0.033
M1.1.1 不锈钢，铁素体/马氏体，含切削添加剂 12–13 0.001 0.003 0.008 0.013 0.016 0.019 0.024 0.029 0.032
M1.1.2 不锈钢，铁素体/马氏体，退火态，抗拉强度 680 N/mm²，200 HB 11–12 0.001 0.003 0.008 0.013 0.016 0.019 0.024 0.029 0.032
M1.1.3 不锈钢，铁素体/马氏体，热处理态，抗拉强度 810 N/mm²，240 HB 10–11 0.001 0.003 0.006 0.01 0.013 0.015 0.019 0.023 0.026
M2.1.1 不锈钢，奥氏体，固溶处理，180 HB 9–11 0.001 0.003 0.008 0.013 0.016 0.019 0.024 0.029 0.032
M2.2.1 双相不锈钢，高强度不锈钢 8 0.001 0.003 0.006 0.01 0.013 0.015 0.019 0.023 0.026
K1.1.1 灰口铸铁，珠光体/铁素体，180 HB 35–40 0.002 0.006 0.016 0.026 0.032 0.038 0.048 0.058 0.064
K1.1.2 灰口铸铁，珠光体/马氏体，260 HB 28–32 0.002 0.006 0.016 0.026 0.032 0.038 0.048 0.058 0.064
K1.2.1 球墨铸铁，铁素体基体，160 HB 30–34 0.002 0.006 0.016 0.026 0.032 0.038 0.048 0.058 0.064
K1.2.2 球墨铸铁，珠光体基体，250 HB 23–26 0.001 0.005 0.013 0.02 0.026 0.031 0.038 0.046 0.051
K1.3.1 可锻铸铁，铁素体基体，130 HB 30–34 0.002 0.006 0.016 0.026 0.032 0.038 0.048 0.058 0.064
K1.3.2 可锻铸铁，珠光体基体，230 HB 23–26 0.001 0.005 0.013 0.02 0.026 0.031 0.038 0.046 0.051
K2.1.1 蠕墨铸铁 (GJV) 29–34 0.001 0.005 0.013 0.02 0.026 0.031 0.038 0.046 0.051
K2.2.1 奥氏体-铁素体球墨铸铁 (ADI) 17 0.001 0.003 0.006 0.01 0.013 0.015 0.019 0.023 0.026
N1.1.1 变形铝合金，非硬化态，60 HB 70 0.002 0.008 0.02 0.033 0.041 0.049 0.061 0.074 0.082
N1.1.2 变形铝合金，硬化态，100 HB 70 0.002 0.008 0.02 0.033 0.041 0.049 0.061 0.074 0.082
N2.1.1 铸造铝合金，非硬化态，Si ≤ 12%，75 HB 59–67 0.002 0.006 0.016 0.026 0.032 0.038 0.048 0.058 0.064
N2.1.2 铸造铝合金，硬化态，Si ≤ 12%，90 HB 47–54 0.001 0.005 0.013 0.02 0.026 0.031 0.038 0.046 0.051
N2.1.3 铸造铝合金，非硬化态，Si > 12%，130 HB 41–47 0.001 0.005 0.013 0.02 0.026 0.031 0.038 0.046 0.051
N3.1.1 铜及铜合金：易切削合金，Pb > 1% 70–81 0.001 0.005 0.013 0.02 0.026 0.031 0.038 0.046 0.051
N3.1.2 铜及铜合金：CuZn、CuSnZn 42–48 0.001 0.004 0.01 0.016 0.02 0.025 0.031 0.037 0.041
N3.1.3 铜及铜合金：CuSn、无铅铜和电解铜 56–65 0.001 0.004 0.01 0.016 0.02 0.025 0.031 0.037 0.041
N4.1.1 非金属材料：热固性塑料、纤维增强塑料 23–27 0.001 0.005 0.013 0.02 0.026 0.031 0.038 0.046 0.051
N4.1.2 非金属材料：硬橡胶、木材等 23–27 0.001 0.005 0.013 0.02 0.026 0.031 0.038 0.046 0.051
S1.1.1 耐热合金，铁基，退火态，200 HB 7–8 0.001 0.003 0.006 0.01 0.013 0.015 0.019 0.023 0.026
S1.1.2 耐热合金，铁基，硬化态，280 HB 6 0.001 0.002 0.005 0.008 0.01 0.012 0.015 0.018 0.02
S1.1.3 耐热合金，镍基或钴基，退火态，250 HB 6–7 0.001 0.003 0.006 0.01 0.013 0.015 0.019 0.023 0.026
S1.1.4 耐热合金，镍基或钴基，硬化态，350 HB 4 0.001 0.002 0.005 0.008 0.01 0.012 0.015 0.018 0.02
S1.1.5 耐热合金，镍基或钴基，铸态，320 HB 4–5 0.001 0.002 0.005 0.008 0.01 0.012 0.015 0.018 0.02
S2.1.1 钛合金，纯钛，抗拉强度 400 N/mm² 6–7 0.001 0.003 0.006 0.01 0.013 0.015 0.019 0.023 0.026
S2.1.2 钛合金，α和β合金，硬化态，抗拉强度 1050 N/mm² 4 0.001 0.002 0.005 0.008 0.01 0.012 0.015 0.018 0.02
3899系列无内冷微钻用于微小孔精密加工
3899系列0.1-3mm是一款通用的、无内冷整体硬质合金微钻，其定位介于入门级701系列和高性能INOX PRO系列之间。 它适合在广泛的材料上进行高精度钻孔，尤其为直径1mm及以上的钻孔提供了h7级的高公差精度。
