316锁牙铣刀头可换头式立铣刀10-25mm

技术规格

产品定位与核心特点

• 灵活的模块化设计：316可换头式设计，通过在自定心螺纹基础上开发而成的EH接口与刀柄连接。该接口配有一个实体挡块，当切削头正确拧紧时很容易感觉到，并且有助于避免过度夹紧，确保了可靠的安装以及强度。同时，用户无需将刀具从主轴上拆下，即可快速、轻松且准确地更换刀头，在不同的铣削应用（如从粗加工到精加工）之间切换，以此减少换刀时间并提高机床的利用率。

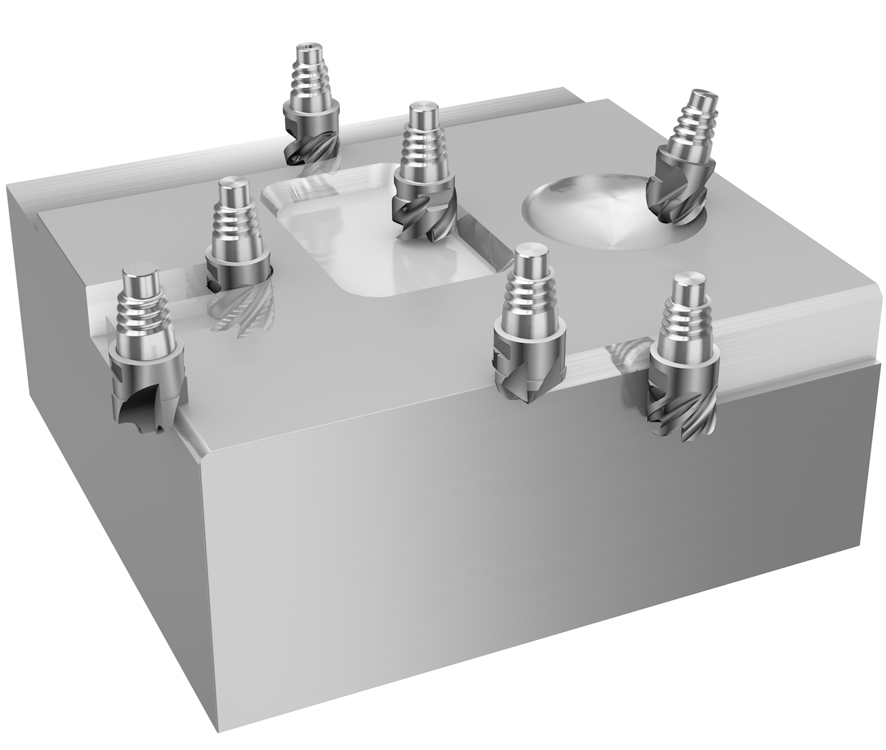

• 多样化的铣削头：316 系统提供了一系列针对不同工序优化的铣削头，用户可以根据具体的加工需求进行选择，有助于简化刀具管理并降低库存成本。

  • 用于 重载铣削 的铣削头：针对ISO P（钢）和ISO M（不锈钢）材料的粗加工进行优化。

  • 用于 高进给侧铣 的铣削头：为钛合金的高进给侧面铣削设计，是要求高可达性应用场景下的常用选择。

  • 用于 高进给面铣 的铣削头：适用于面铣工序的高进给加工。

  • 用于 高切屑载荷 铣削的铣削头：在需要大切屑空间时使用（例如满槽铣），并具备良好的坡走铣和插铣能力。

  • 用于 大排屑量 的铣削头。

  • 用于 粗加工 (带断屑槽) 的铣削头：当需要将切屑切成更小的块时，可用于不稳定工况，其断屑槽槽型有助于产生小切屑。

  • 用于 精加工 的铣削头。

  • 用于 仿形切削 的铣削头：槽型和材质适用于多种材料，提供二齿和四齿两种规格，使用同一种刀具即可对多种材料进行仿形铣削。

  • 用于 高速粗加工的陶瓷焊接铣刀头。

  • 用于 倒角铣 的铣削头。

• 多样化的材质与槽型选择：为了应对不同的加工材料和工况，316 提供了丰富的材质和槽型组合。

  • 通用性强的GC1730材质：GC1730是一款PVD涂层材质，以其锋利的切削刃著称，能实现低切削力，并适用于多种材料的通用加工。

  • 高性能陶瓷材质：针对镍基合金等难加工材料，推出了陶瓷材质的可换式铣削头，能够在加工耐热超级合金时实现更高的切削速度。

  • 其他专用材质：针对不同的应用领域，还提供了如1745（用于重载铣削）等材质牌号。

应用领域与案例

316 可换头式立铣刀广泛应用于多种行业的零件加工，尤其在需要高可达性和灵活性的复杂型面加工中表现出色。

• 航空航天：

  • 钛合金整体叶盘 (Blisk)：钛合金整体叶盘的高进给侧铣加工中，高可达性。其优化的核心可在长悬伸工况下实现高刚度，并有助于获得良好的表面质量。同时，也是进行小深槽和型腔插铣的经济高效的选择。

  • 镍合金航空发动机零件：针对镍合金航空发动机零件，316 陶瓷可换式铣削头是方肩铣和面铣的创新解决方案。与传统的整体硬质合金刀具相比，在铣削耐热超级合金时，其切削速度可提升 20至30倍，有助于实现更高的生产率。

• 石油和天然气：可用于加工镍基合金等难加工材料，有助于提高生产效率和加工安全性。

• 模具制造：可用于模具的粗加工和精加工，其灵活的换头系统能适应不同的加工需求。

• 通用机械：适用于钢、不锈钢等材料的一般铣削加工。
