327系列小孔T型槽铣削/螺纹铣削

327系列小径T型槽/内螺纹铣削

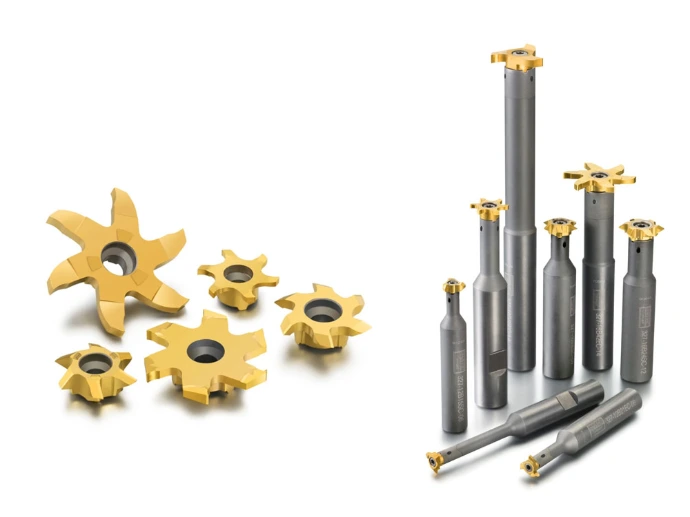

327 是一款高度通用的整体硬质合金铣削刀具，被定位为“一种刀具，多种应用”的解决方案。加工孔径：10mm (0.394英寸)。其切削头有多种直径，适配于加工10mm以上的内孔，是用于小孔径内圆切槽、倒角和螺纹铣削的解决方案。

• 卡环槽铣削：孔用弹性挡圈槽加工

• 螺纹铣削：M14 及以上规格内螺纹（具体取决于螺距）

• 全圆弧槽铣削：带全圆弧底的槽加工

• 倒角加工：孔口倒角

• 适用行业：液压/气动元件、精密机械、汽车零部件、通用机械制造



产品定位

• 加工孔径：10mm (0.394英寸)。其切削头有多种直径，适配于加工10mm以上的内孔，是用于小孔径内圆切槽、倒角和螺纹铣削的解决方案。

• 加工应用：广泛用于铣槽（包括簧环槽、O形环槽）、螺纹铣削和倒角（正倒角和背倒角）。一把刀具即可完成多种工序，能减少换刀次数。

• 主要应用场景：特别适合加工偏心零件，例如齿轮箱体，或在汽车、航空航天、医疗等行业中，用于大批量生产精密零件。

设计优势

• 高效与锋利并重：刀片有3个或6个切削刃，兼顾了加工效率和经济性。同时，其锋利的精磨切削刃能有效避免产生毛刺，获得高质量的加工表面。

• 极佳的通用性：通过一种刀具主体和一种通用材质（GC1025），即可覆盖从钢、不锈钢到有色金属等多种材料的加工，灵活性非常高。

• 可靠的刚性设计：提供钢制和整体硬质合金两种材质的刀杆。后者刚性更高、挠曲变形更小，可实现长达160mm的悬伸和更稳定的加工。

• 灵活的接口系统：

  • 直接连接：提供多种直径和长度的侧固式（Weldon）刀杆。

  • 模块化连接：可通过ER夹套或EH等模块化接口，与各种机床主轴或刀柄灵活组合，并可使用贯通冷却液。

规格与型号

• 刀杆系统：提供4种直径的刀杆，悬伸长度范围为74 mm 至 160 mm。

• 刀片系统：提供丰富的切削头选择，主要类型如下：

命名示例解析：以 327R09-18 100VM-TH 1025 为例：

• 327：产品系列名

• R09：切削头尺寸代码

• 18：刀片直径或规格代码

• 100VM-TH：螺纹铣刀，用于螺距1.0mm的60° V形螺纹

• 1025：材质牌号

主要牌号：系统主推的通用材质为 GC1025 (PVD涂层)。该牌号适用于除ISO H（淬硬钢）以外的所有工件材料组，包括：P（钢）、M（不锈钢）、K（铸铁）、N（有色金属）、S（耐热合金）。

应用案例

簧环槽加工：一个典型的应用案例是，对孔径10mm及以上的非旋转零件进行簧环槽（Circlip Grooving）的铣削。刀片宽度范围覆盖0.7mm 至 5.15mm。
