345经济面铣刀40mm到250mm直径

R345经济面铣刀

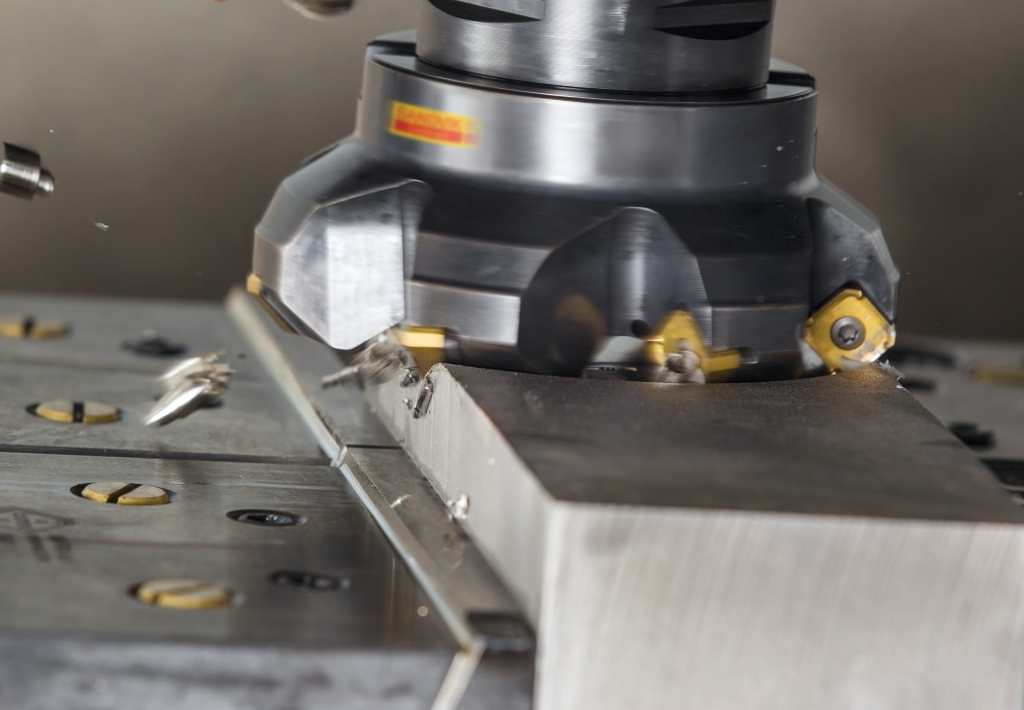

345 是一款 45° 主偏角面铣刀，双面刀片设计，每个刀片有 8 个切削刃，有助于降低单件成本。其理念是在不牺牲可靠性与加工效果的前提下，实现更经济的加工。它适用于从小切深到中等切深的钢、不锈钢、铸铁等材料的粗加工至镜面精加工，可帮助用户有效平衡性能与单件成本。

项目	参数
直径范围	40mm-250mm
刀片尺寸	提供13T5和1305两种13mm标准尺寸。
齿距类型	提供 L (粗)、M (中等)、H (密齿) 和 HX (超密齿) 四种齿距，用于匹配不同工况。
切削深度 (ap)	切深可达6mm



核心优势

• 高经济性：采用双面刀片设计，每个刀片有 8 个切削刃，有助于降低单件成本。

• 可靠的加工过程：刀体经过强化设计，并配有刀垫（Shim）保护刀座，有助于在无人值守生产时保持加工过程的可靠与稳定。

• 轻快的切削作用：该刀具提供正前角的切削作用，有助于降低切削力，在加工不锈钢或使用低功率机床时也能保持稳定。

• 广泛的材料适应性：适用于多种材料（ISO P、M、K、S、H 材料组）的加工。刀片材质选择丰富，包括 CVD 涂层、PVD 涂层、非涂层及金属陶瓷等。

• 内冷设计：为每个刀片槽提供内冷，有助于确保有效排屑，在加工难加工材料时也能获得稳定的性能。

技术规格

• 直径范围：40 mm 至 250 mm。

• 切削深度 (ap)：6 mm。

• 主偏角 (KAPR)：45°。

• 刀片尺寸：13 mm。

• 齿距类型：提供 L (粗)、M (中等)、H (密齿) 和 HX (超密齿) 四种齿距，用于匹配不同工况。

• 接口类型：支持PSC、圆柱直柄、心轴、侧压式及CIS心轴等多种接口。

材质与槽型

• 钢件铣削：CVD 涂层材质 GC4330 和 GC4340 ，有助于提升刀具寿命和加工可靠性。

• 不锈钢加工：特别设计的槽型能提供轻快的切削作用，有助于应对切屑形成等难题，并降低切削力。

• 槽型选择：

  • E 系列：精加工槽型。

  • M 系列：半精加工/通用槽型。

  • T5 系列：粗加工槽型。

    例如，针对 ISO P (钢) 材料，推荐使用 M-PM 4330 等材质。

应用场景

• 通用机械：广泛应用于钢、不锈钢、铸铁等材料的面铣。

• 风电行业：适用于风电零件的制造，从锻件和铸件毛坯的粗铣削到要求小公差的精加工。

• 不锈钢件：在泵体等不锈钢零件的加工中，能帮助提升加工效率和刀具寿命。

• 多任务机床：其轻快切削特性使其同样适用于小型低功率机床，加工范围广泛。

应用案例

• 泵体加工 (316L 不锈钢)：在卧式加工中心上，相比竞品，零件产量提高 50%，金属去除率提高 22%，且刀片无显著磨损。

• 安装板 (低合金钢)：将刀片材质由 GC1130 更换为 GC1230 后，刀具寿命提升 42%，同时能耗也有所降低。

型号说明

该系列型号通常以 345- 开头，接着是直径、接口等信息。例如：

• 345-160Q40-13M 可能表示直径 160mm 的铣刀。

• 345-080Q27-13H 可能表示直径 80mm 的铣刀。

使用建议

• 选择正确的齿距：L (粗齿距) 适用于长悬伸或不稳定工况；M (中等齿距) 为通用齿距；H (密齿距) 和 HX (超密齿距) 适用于稳定工况和高进给加工。

• 发挥 Wiper (修光刃) 刀片潜力：在精加工中，可使用修光刃刀片搭配标准刀片，有助于在较高进给率下获得较好的表面质量。

• 参考扭矩：安装时，刀片螺钉推荐扭矩为 3.0 Nm (26.5 英寸磅)，刀垫螺钉推荐扭矩为 6.0 Nm (53 英寸磅)。

• 使用内冷：尤其是在加工不锈钢等难加工材料时，使用内冷有助于获得较好的表面质量和排屑效果。
