365面铣刀40mm-250mm直径

365是为铸铁和钢件大批量生产而设计的一款面铣刀具。它通过密齿设计、8刃刀片以及修光刃技术，在从粗加工到半精加工的工序中，兼顾了金属去除率、单件成本和表面质量。

产品定位与优势

• 主要应用：专门用于铸铁（ISO K）和钢件（ISO P）的粗加工到半精加工面铣。

• 核心优势：

  • 较高的生产率：刀体采用密齿设计，有助于提高工作台进给，实现较高的金属去除率。

  • 较低的单件成本：双面刀片提供8个真切削刃，通过提高每个刀片的利用率来降低单件成本。

  • 良好的加工安全性：多刃自定位刀片与坚固的刀体设计，有助于提升加工的稳定性和可靠性。

核心设计

• 双面8刃刀片：自定位刀片设计提供8个可用的切削刃，经济性较好。刀片分为右手型（R）和左手型（L），其上烧结有标记便于识别。

• 两种刀片夹紧系统：针对不同尺寸的刀盘，提供两种夹紧方式。

  • 楔块夹紧：适用于直径250–500 mm的大直径刀盘，刚性较好。

  • 螺钉夹紧：适用于小直径刀盘，主要用于铣削钢件。

• 修光刃技术：为提高表面质量，可选用中性设计的修光刃刀片。使用时应确保每转进给量小于修光刃长度的80%。

技术规格

• 直径范围：

  • 整体式刀盘：40 - 250 mm

  • 楔块夹紧刀盘：160 - 500 mm

• 最大切削深度：6 mm

• 主偏角：65°

• 刀片尺寸：15 mm

• 接口类型：支持PSC、心轴和CIS心轴。

• 冷却方式：直径125 mm及以下的刀盘带有内冷功能。

刀片材质与槽型

365的刀片材质和槽型已根据工件材料进行优化，以支持高效、安全的加工。

• 槽型：主要为KM槽型。

• 材质牌号：

  • 铸铁（ISO K）：K20D、K20W、GC3330

  • 钢件（ISO P）：GC1010、GC1020、GC1130、GC1220、GC4220、GC4330，该技术有助于延长刀具寿命并提升过程安全性。

应用领域与案例

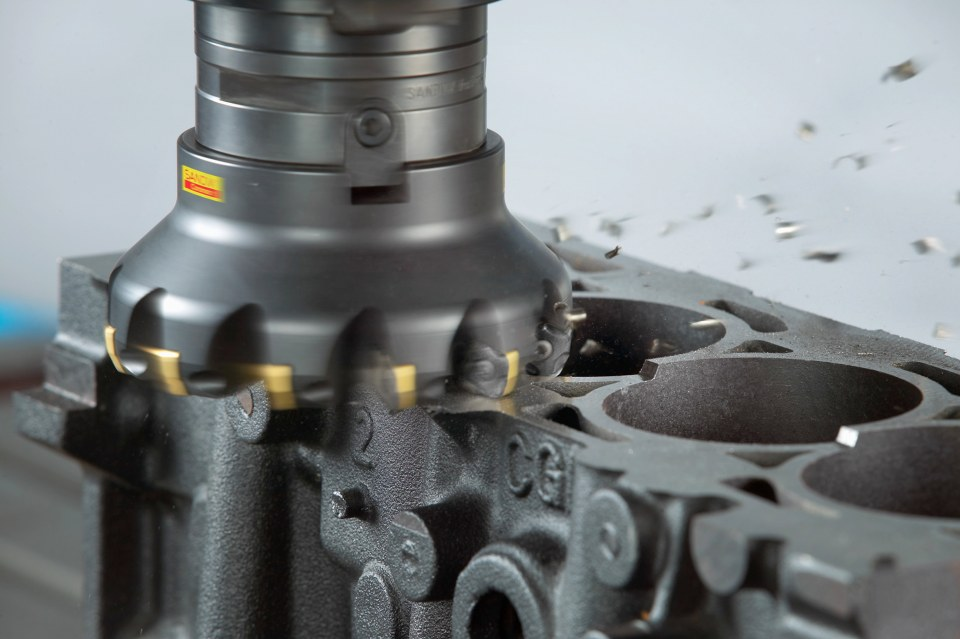

• 主要行业：汽车制造业是其主要应用领域，适用于发动机缸体等零件的生产线或加工中心。

• 加工材料：主要加工铸铁（灰口铸铁、球墨铸铁、蠕墨铸铁），也适用于钢件加工。

• 应用案例：在一项针对钢件和铸铁的铣削应用中，365通过使用GC4230/GC4220材质刀片，提升了零件质量和加工过程的安全性。

型号说明与使用建议

• 刀盘型号示例：R365-050Q22-S15H

  • R365：右手型刀盘

  • 050：直径50 mm

  • Q22：柄部接口22 mm

  • S15H：其他规格信息

• 刀片型号示例：R365-1505ZNE-KM-K20D

  • R365：右手型刀片

  • 1505ZNE：刀片尺寸和几何形状代码

  • KM：槽型

  • K20D：材质牌号

• 使用建议：

  • 超密齿适用于大型加工中心和生产线等稳定工况；密齿适用于普通和不稳定工况。
