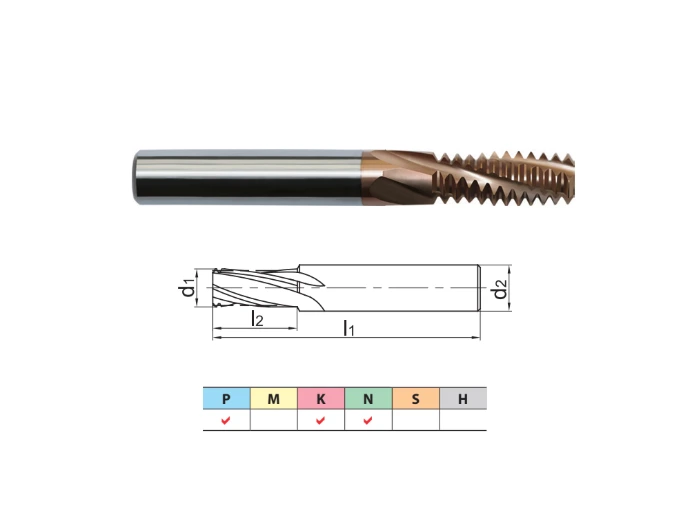

4111-M3-M20
整体硬质合金螺纹铣刀
4111系列整体硬质合金螺纹铣刀，采用涂层设计，适用于钢、铸铁及有色金属材料的螺纹加工。该系列涵盖公制螺纹M3至M20的常用规格，可满足多种孔径的螺纹铣削需求。
| 主要适用材料 | 钢（P类）、铸铁（K类）、有色金属（N类） |
| 螺纹规格范围 | M3 – M20 |
| 冷却方式 | 外冷 |
| 柄部型式 | 直柄 |
| 材质牌号 | KTG4015 / YK40F |
技术特点
螺纹铣削工艺：采用铣削方式加工螺纹，相比传统丝锥攻丝，具有更好的排屑性能和加工稳定性，尤其在加工大直径螺纹或难加工材料时优势明显。
涂层设计：刀具表面经过涂层处理，有助于提高耐磨性，延长使用寿命。
内冷却设计：具备内冷通道，有助于在加工过程中及时散热并冲走切屑。
多齿设计：根据螺纹规格不同，提供3齿、4齿或6齿设计，兼顾加工效率与螺纹质量。
规格参数
以下为4111系列全部型号的基本尺寸（单位：mm）。螺纹规格覆盖M3×0.5 至 M20×2.5。
| 型号 | 螺纹规格 | 外径 D (mm) | 螺距 P (mm) | 柄径 d2 (mm) | 总长 l1 (mm) | 刃长 l2 (mm) | 齿数 | 底孔直径 d (mm) |
|---|---|---|---|---|---|---|---|---|
| 4111-M3×0.5 | M3 | 2.35 | 0.5 | 4 | 50 | 6 | 3 | 2.5 |
| 4111-M4×0.7 | M4 | 3.15 | 0.7 | 4 | 50 | 8 | 3 | 3.3 |
| 4111-M5×0.8 | M5 | 4.0 | 0.8 | 6 | 50 | 10 | 3 | 4.2 |
| 4111-M5×0.5 | M5 | 4.3 | 0.5 | 6 | 50 | 10 | 3 | 4.5 |
| 4111-M6×1 | M6 | 4.75 | 1.0 | 6 | 60 | 12 | 4 | 5.0 |
| 4111-M6×0.75 | M6 | 5.0 | 0.75 | 6 | 60 | 12 | 4 | 5.25 |
| 4111-M8×1.25 | M8 | 6.45 | 1.25 | 8 | 60 | 16 | 4 | 6.75 |
| 4111-M8×1 | M8 | 6.65 | 1.0 | 8 | 60 | 16 | 4 | 7.0 |
| 4111-M10×1.5 | M10 | 8.1 | 1.5 | 10 | 75 | 20 | 4 | 8.5 |
| 4111-M10×1 | M10 | 8.55 | 1.0 | 10 | 75 | 20 | 4 | 9.0 |
| 4111-M12×1.75 | M12 | 9.75 | 1.75 | 12 | 75 | 24 | 4 | 10.25 |
| 4111-M12×1.25 | M12 | 10.25 | 1.25 | 12 | 75 | 24 | 4 | 10.75 |
| 4111-M14×2 | M14 | 11.4 | 2.0 | 14 | 75 | 28 | 4 | 12.0 |
| 4111-M14×1.5 | M14 | 11.9 | 1.5 | 14 | 75 | 28 | 4 | 12.5 |
| 4111-M14×1 | M14 | 12.35 | 1.0 | 14 | 75 | 20 | 4 | 13.0 |
| 4111-M16×2 | M16 | 13.3 | 2.0 | 16 | 90 | 32 | 6 | 14.0 |
| 4111-M18×2.5 | M18 | 14.75 | 2.5 | 18 | 90 | 36 | 6 | 15.5 |
| 4111-M18×1 | M18 | 16.15 | 1.0 | 18 | 90 | 20 | 6 | 17.0 |
| 4111-M20×2.5 | M20 | 16.65 | 2.5 | 18 | 100 | 40 | 6 | 17.5 |
| 4111-M20×2 | M20 | 17.1 | 2.0 | 18 | 100 | 40 | 6 | 18.0 |
型号命名规则解析
以型号 4111-M8×1.25 KTG4015 为例：
4111：产品系列代码，代表整体硬质合金螺纹铣刀。
M8×1.25：代表螺纹规格，即公制螺纹M8，螺距1.25mm。
KTG4015：代表刀具的材质牌号。
