6405系列内冷微钻用于微小孔精密加工

6405 系列微钻1-3mm是一款带内冷通道的高性能整体硬质合金钻头，专为在高合金钢、不锈钢和铸铁等难加工材料中进行高精度、高效率的5倍径（5xD）深孔加工而设计。
2026年4月14日 由
cuttingtools

6405系列硬质合金内冷微钻

用于微小孔精密加工

6405 系列微钻是一款带内冷通道的高性能整体硬质合金钻头，专为在高合金钢、不锈钢和铸铁等难加工材料中进行高精度、高效率的5倍径（5xD）深孔加工而设计。

特性参数
产品系列6405
产品名称带内冷通道微钻
刀具材料整体硬质合金
涂层TiAlN
直径范围1.000 mm 至 3.000 mm
加工深度5 × 直径 (5xD)
直径公差m7
柄部类型HA型圆柱柄
内冷是
顶角140°
刃数2
切削方向右手

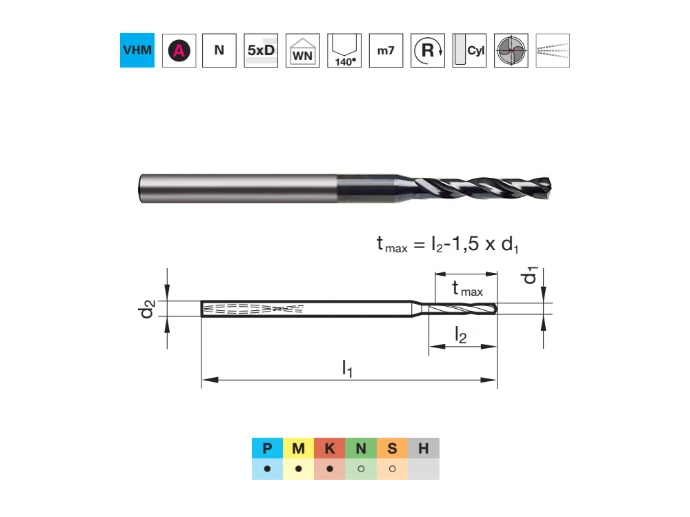

6405

核心设计：采用 2-Facet 刃口修磨 几何结构。该结构配合精磨的切削刃，有助于实现较高的切削参数和良好的断屑能力，内冷设计：冷却液直达切削区，显著提升排屑性能和切削稳定性，6405 系列微钻是一款带内冷通道的高性能整体硬质合金钻头，专为在高合金钢、不锈钢和铸铁等难加工材料中进行高精度、高效率的5倍径（5xD）深孔加工而设计。

规格参数

d1 (mm) d2 h6 (mm) l1 (mm) l2 (mm) 型号 编号
1 3 48 8 6405 1.000 9064050010000
1.02 3 48 8.5 6405 1.020 9064050010200
1.05 3 48 8.5 6405 1.050 9064050010500
1.1 3 48 9 6405 1.100 9064050011000
1.15 3 48 9.5 6405 1.150 9064050011500
1.18 3 48 9.5 6405 1.180 9064050011800
1.19 3 48 10 6405 1.190 9064050011900
1.2 3 48 10 6405 1.200 9064050012000
1.25 3 48 10 6405 1.250 9064050012500
1.28 3 48 10.5 6405 1.280 9064050012800
1.3 3 48 10.5 6405 1.300 9064050013000
1.35 3 48 11 6405 1.350 9064050013500
1.4 4 52 11 6405 1.400 9064050014000
1.45 4 52 12 6405 1.450 9064050014500
1.5 4 52 12 6405 1.500 9064050015000
1.55 4 52 12 6405 1.550 9064050015500
1.59 4 52 13 6405 1.590 9064050015900
1.6 4 52 13 6405 1.600 9064050016000
1.65 4 52 13 6405 1.650 9064050016500
1.7 4 56 14 6405 1.700 9064050017000
1.75 4 56 14 6405 1.750 9064050017500
1.8 4 56 14 6405 1.800 9064050018000
1.85 4 56 15 6405 1.850 9064050018500
1.9 4 56 15 6405 1.900 9064050019000
1.95 4 56 16 6405 1.950 9064050019500
1.98 4 56 16 6405 1.980 9064050019800
2 4 56 16 6405 2.000 9064050020000
2.05 4 56 16 6405 2.050 9064050020500
2.1 4 62 17 6405 2.100 9064050021000
2.15 4 62 17 6405 2.150 9064050021500
2.2 4 62 18 6405 2.200 9064050022000
2.25 4 62 18 6405 2.250 9064050022500
2.3 4 62 18 6405 2.300 9064050023000
2.32 4 62 19 6405 2.320 9064050023200
2.35 4 62 19 6405 2.350 9064050023500
2.38 4 62 19 6405 2.380 9064050023800
2.4 4 62 19 6405 2.400 9064050024000
2.45 4 62 20 6405 2.450 9064050024500
2.5 4 62 20 6405 2.500 9064050025000
2.55 4 62 20 6405 2.550 9064050025500
2.6 4 66 21 6405 2.600 9064050026000
2.65 4 66 21 6405 2.650 9064050026500
2.7 4 66 22 6405 2.700 9064050027000
2.75 4 66 22 6405 2.750 9064050027500
2.78 4 66 22 6405 2.780 9064050027800
2.8 4 66 22 6405 2.800 9064050028000
2.85 4 66 23 6405 2.850 9064050028500
2.9 4 66 23 6405 2.900 9064050029000
2.95 4 66 24 6405 2.950 9064050029500
3 4 66 24 6405 3.000 9064050030000

切削参数 <7 xD 在不同公称直径（Ø 0.5 mm、0.8 mm、1.0 mm … 3.0 mm）下，对应的每转进给量 f（单位 mm/rev）。

材料组 材料描述 无内冷vc1 (m/min) 内冷vc2 (m/min) f_0.5 f_0.8 f_1.0 f_1.2 f_1.5 f_2.0 f_2.5 f_3.0
P1.1.1 非合金钢，退火态，含碳量0.15%，抗拉强度420 N/mm²，硬度125 HB 100 110 0.04 0.064 0.08 0.096 0.12 0.16 0.2 0.24
P1.1.2 非合金钢，热处理态，含碳量0.15%，抗拉强度420 N/mm²，硬度125 HB 90 100 0.036 0.0575 0.072 0.0865 0.108 0.144 0.18 0.216
P1.1.3 非合金钢，退火态，含碳量0.45%，抗拉强度640 N/mm²，硬度190 HB 90 100 0.036 0.0575 0.072 0.0865 0.108 0.144 0.18 0.216
P1.1.4 非合金钢，热处理态，含碳量0.45%，抗拉强度640 N/mm²，硬度190 HB 85 95 0.034 0.0545 0.068 0.0815 0.102 0.136 0.17 0.204
P1.1.5 非合金钢，热处理态，含碳量0.45%，抗拉强度850 N/mm²，硬度250 HB 85 95 0.034 0.0545 0.068 0.0815 0.102 0.136 0.17 0.204
P1.1.6 非合金钢，退火态，含碳量0.75%，抗拉强度915 N/mm²，硬度270 HB 80 90 0.032 0.051 0.064 0.077 0.096 0.128 0.16 0.192
P1.1.7 非合金钢，热处理态，含碳量0.75%，抗拉强度1020 N/mm²，硬度300 HB 75 85 0.03 0.048 0.06 0.072 0.09 0.12 0.15 0.18
P2.1.1 低合金钢，退火态，抗拉强度610 N/mm²，硬度180 HB 80 90 0.035 0.056 0.07 0.084 0.105 0.14 0.175 0.21
P2.1.2 低合金钢，热处理态，抗拉强度930 N/mm²，硬度275 HB 80 90 0.035 0.056 0.07 0.084 0.105 0.14 0.175 0.21
P2.1.3 低合金钢，热处理态，抗拉强度1020 N/mm²，硬度300 HB 70 70 0.03 0.0475 0.0595 0.0715 0.0895 0.119 0.149 0.1785
P2.1.4 低合金钢，热处理态，抗拉强度1190 N/mm²，硬度350 HB 60 60 0.0265 0.042 0.0525 0.063 0.079 0.105 0.1315 0.1575
P3.1.1 高合金钢及工具钢，退火态，抗拉强度680 N/mm²，硬度200 HB 45 45 0.03 0.048 0.06 0.072 0.09 0.12 0.15 0.18
P3.1.2 高合金钢及工具钢，调质态（淬火+回火），抗拉强度1100 N/mm²，硬度325 HB 40 40 0.0255 0.041 0.051 0.061 0.0765 0.102 0.1275 0.153
M1.1.1 不锈钢，铁素体/马氏体，含易切削添加剂 30 70 0.011 0.0175 0.022 0.0265 0.033 0.044 0.055 0.066
M1.1.2 不锈钢，铁素体/马氏体，退火态，抗拉强度680 N/mm²，硬度200 HB 25 65 0.01 0.016 0.02 0.024 0.0295 0.0395 0.0495 0.0595
M1.1.3 不锈钢，铁素体/马氏体，热处理态，抗拉强度810 N/mm²，硬度240 HB 25 60 0.0095 0.015 0.0185 0.0225 0.028 0.0375 0.0465 0.056
M2.1.1 不锈钢，奥氏体，固溶淬火态，硬度180 HB 15 60 0.006 0.0095 0.012 0.0145 0.018 0.024 0.03 0.036
M2.2.1 双相不锈钢，高强度不锈钢 15 50 0.005 0.008 0.01 0.012 0.0155 0.0205 0.0255 0.0305
K1.1.1 灰口铸铁，珠光体/铁素体基体，硬度180 HB 130 150 0.055 0.088 0.11 0.132 0.165 0.22 0.275 0.33
K1.1.2 灰口铸铁，珠光体/马氏体基体，硬度260 HB 110 130 0.047 0.075 0.0935 0.112 0.14 0.187 0.234 0.2805
K1.2.1 球墨铸铁，铁素体基体，硬度160 HB 110 130 0.047 0.075 0.0935 0.112 0.14 0.187 0.234 0.2805
K1.2.2 球墨铸铁，珠光体基体，硬度250 HB 105 120 0.044 0.0705 0.088 0.1055 0.132 0.176 0.22 0.264
K1.3.1 可锻铸铁，铁素体基体，硬度130 HB 105 120 0.044 0.0705 0.088 0.1055 0.132 0.176 0.22 0.264
K1.3.2 可锻铸铁，珠光体基体，硬度230 HB 90 105 0.0385 0.0615 0.077 0.0925 0.1155 0.154 0.1925 0.231
N1.1.1 变形铝合金，非硬化态，硬度60 HB 100 150 0.055 0.088 0.11 0.132 0.165 0.22 0.275 0.33
N1.1.2 变形铝合金，硬化态，硬度100 HB 100 150 0.055 0.088 0.11 0.132 0.165 0.22 0.275 0.33
N2.1.1 铸造铝合金，非硬化态，硅含量≤12%，硬度75 HB 135 135 0.021 0.0335 0.042 0.0505 0.063 0.084 0.105 0.126
N2.1.2 铸造铝合金，硬化态，硅含量≤12%，硬度90 HB 135 135 0.021 0.0335 0.042 0.0505 0.063 0.084 0.105 0.126
N2.1.3 铸造铝合金，非硬化态，硅含量>12%，硬度130 HB 115 115 0.018 0.0285 0.0355 0.043 0.0535 0.0715 0.0895 0.107
S1.1.1 耐热合金，铁基，退火态，硬度200 HB 20 35 0.006 0.0095 0.012 0.0145 0.018 0.024 0.03 0.036
S1.1.2 耐热合金，铁基，硬化态，硬度280 HB 15 30 0.005 0.0075 0.0095 0.0115 0.0145 0.019 0.024 0.029
S1.1.3 耐热合金，镍基或钴基，退火态，硬度250 HB 15 30 0.006 0.0095 0.012 0.0145 0.018 0.024 0.03 0.036
S1.1.4 耐热合金，镍基或钴基，硬化态，硬度350 HB 10 20 0.004 0.0065 0.0085 0.01 0.0125 0.017 0.021 0.025
S1.1.5 耐热合金，镍基或钴基，铸态，硬度320 HB 10 20 0.004 0.0065 0.0085 0.01 0.0125 0.017 0.021 0.025
S2.1.1 钛合金，纯钛，抗拉强度400 N/mm² 15 35 0.006 0.0095 0.012 0.0145 0.018 0.024 0.03 0.036
S2.1.2 钛合金，α+β两相合金，硬化态，抗拉强度1050 N/mm² 10 25 0.005 0.0075 0.0095 0.0115 0.0145 0.019 0.024 0.029
