6408/6412系列内冷微钻用于深微小孔精密加工

1-3mm微钻8倍径15倍径带内冷通道的高性能整体硬质合金钻头，专为在高合金钢、不锈钢和铸铁等难加工材料中进行高精度、高效率的深孔加工而设计。结构钢和渗碳钢 ； 易切削钢、可热处理钢 ； 强度高达 1200 N/mm² 的合金钢 ； 不锈钢 ； 铸造材料
2026年4月14日 由
cuttingtools

6408/6412系列硬质合金内冷微钻

8D/12D用于深微小孔精密加工

微钻是一款带内冷通道的高性能整体硬质合金钻头，专为在高合金钢、不锈钢和铸铁等难加工材料中进行高精度、高效率的深孔加工而设计。结构钢和渗碳钢 ； 易切削钢、可热处理钢 ； 强度高达 1200 N/mm² 的合金钢 ； 不锈钢 ； 铸造材料

特性参数
产品系列6408/6412
产品名称带内冷通道微钻
刀具材料整体硬质合金
涂层TiAlN
直径范围1.000 mm 至 3.000 mm
加工深度 8xD/15xD
直径公差H7
柄部类型HA型圆柱柄
内冷是
顶角135°
刃数2
切削方向右手

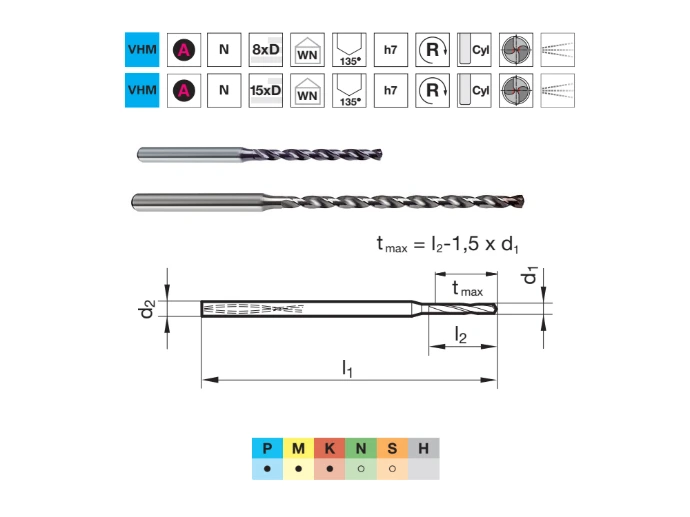

6412

核心设计：优化的几何设计：采用小平面钻尖磨削 (facet point grind) 和直线主切削刃 (main cutting edge form straight) 的几何设计，并经过刃口钝化处理 (edge preparation)。这些设计共同作用，确保了卓越的定心精度、切削稳定性和刃口强度。

根据加工深度选择：如果加工深度在5倍径以内，6405系列是经济高效的选择。如果需要加工深度达到8倍径，6408系列是理想的平衡之选。如果需要加工深度超过8倍径，达到15倍径的深孔，6412系列则是专门为此设计的解决方案。

使用引导钻：对于15xD的深孔加工，务必使用6400或6405系列钻头作为引导钻，以确保钻孔的起点精度和导向性，保护精密的切削刃。

规格参数

d1 (mm) d2 h6 (mm) l1 (mm) l2 (mm) 型号 倍径 编号
1 3 48 11 6408 1.000 8D 9064080010000
1.02 3 48 11.5 6408 1.020 8D 9064080010200
1.05 3 48 12 6408 1.050 8D 9064080010500
1.1 3 48 12.5 6408 1.100 8D 9064080011000
1.15 3 48 13 6408 1.150 8D 9064080011500
1.18 3 48 13 6408 1.180 8D 9064080011800
1.19 3 48 13.5 6408 1.190 8D 9064080011900
1.2 3 48 13.5 6408 1.200 8D 9064080012000
1.25 3 48 14 6408 1.250 8D 9064080012500
1.28 3 48 14.5 6408 1.280 8D 9064080012800
1.3 3 48 14.5 6408 1.300 8D 9064080013000
1.35 3 48 15 6408 1.350 8D 9064080013500
1.4 4 52 15 6408 1.400 8D 9064080014000
1.45 4 52 16 6408 1.450 8D 9064080014500
1.5 4 52 17 6408 1.500 8D 9064080015000
1.55 4 52 17 6408 1.550 8D 9064080015500
1.59 4 52 18 6408 1.590 8D 9064080015900
1.6 4 52 18 6408 1.600 8D 9064080016000
1.65 4 52 18 6408 1.650 8D 9064080016500
1.7 4 56 19 6408 1.700 8D 9064080017000
1.75 4 56 19 6408 1.750 8D 9064080017500
1.8 4 56 20 6408 1.800 8D 9064080018000
1.85 4 56 20 6408 1.850 8D 9064080018500
1.9 4 56 21 6408 1.900 8D 9064080019000
1.95 4 56 21 6408 1.950 8D 9064080019500
1.98 4 56 22 6408 1.980 8D 9064080019800
2 4 56 22 6408 2.000 8D 9064080020000
2.05 4 56 23 6408 2.050 8D 9064080020500
2.1 4 62 23 6408 2.100 8D 9064080021000
2.15 4 62 24 6408 2.150 8D 9064080021500
2.2 4 62 24 6408 2.200 8D 9064080022000
2.25 4 62 25 6408 2.250 8D 9064080022500
2.3 4 62 25 6408 2.300 8D 9064080023000
2.32 4 62 26 6408 2.320 8D 9064080023200
2.35 4 62 26 6408 2.350 8D 9064080023500
2.38 4 62 26 6408 2.380 8D 9064080023800
2.4 4 62 26 6408 2.400 8D 9064080024000
2.45 4 62 27 6408 2.450 8D 9064080024500
2.5 4 62 28 6408 2.500 8D 9064080025000
2.55 4 62 28 6408 2.550 8D 9064080025500
2.6 4 66 29 6408 2.600 8D 9064080026000
2.65 4 66 29 6408 2.650 8D 9064080026500
2.7 4 66 30 6408 2.700 8D 9064080027000
2.75 4 66 30 6408 2.750 8D 9064080027500
2.78 4 66 31 6408 2.780 8D 9064080027800
2.8 4 66 31 6408 2.800 8D 9064080028000
2.85 4 66 31 6408 2.850 8D 9064080028500
2.9 4 66 32 6408 2.900 8D 9064080029000
2.95 4 66 32 6408 2.950 8D 9064080029500
3 4 66 33 6408 3.000 8D 9064080030000
1 3 56 18 6412 1.000 15D 9064120010000
1.02 3 56 18.5 6412 1.020 15D 9064120010200
1.05 3 56 19 6412 1.050 15D 9064120010500
1.1 3 56 20 6412 1.100 15D 9064120011000
1.15 3 56 21 6412 1.150 15D 9064120011500
1.18 3 56 21.5 6412 1.180 15D 9064120011800
1.19 3 56 21.5 6412 1.190 15D 9064120011900
1.2 3 56 22 6412 1.200 15D 9064120012000
1.25 3 56 22.5 6412 1.250 15D 9064120012500
1.28 3 56 23.5 6412 1.280 15D 9064120012800
1.3 3 56 23.5 6412 1.300 15D 9064120013000
1.35 3 56 24.5 6412 1.350 15D 9064120013500
1.4 4 62 25 6412 1.400 15D 9064120014000
1.45 4 62 27 6412 1.450 15D 9064120014500
1.5 4 62 27 6412 1.500 15D 9064120015000
1.55 4 62 29 6412 1.550 15D 9064120015500
1.59 4 62 29 6412 1.590 15D 9064120015900
1.6 4 62 29 6412 1.600 15D 9064120016000
1.65 4 62 29 6412 1.650 15D 9064120016500
1.7 4 70 31 6412 1.700 15D 9064120017000
1.75 4 70 32 6412 1.750 15D 9064120017500
1.8 4 70 32 6412 1.800 15D 9064120018000
1.85 4 70 34 6412 1.850 15D 9064120018500
1.9 4 70 34 6412 1.900 15D 9064120019000
1.95 4 70 36 6412 1.950 15D 9064120019500
1.98 4 70 36 6412 1.980 15D 9064120019800
2 4 70 36 6412 2.000 15D 9064120020000
2.05 4 70 36 6412 2.050 15D 9064120020500
2.1 4 78 38 6412 2.100 15D 9064120021000
2.15 4 78 40 6412 2.150 15D 9064120021500
2.2 4 78 40 6412 2.200 15D 9064120022000
2.25 4 78 42 6412 2.250 15D 9064120022500
2.3 4 78 42 6412 2.300 15D 9064120023000
2.32 4 78 44 6412 2.320 15D 9064120023200
2.35 4 78 44 6412 2.350 15D 9064120023500
2.38 4 78 44 6412 2.380 15D 9064120023800
2.4 4 78 44 6412 2.400 15D 9064120024000
2.45 4 78 45 6412 2.450 15D 9064120024500
2.5 4 78 45 6412 2.500 15D 9064120025000
2.55 4 78 45 6412 2.550 15D 9064120025500
2.6 4 87 47 6412 2.600 15D 9064120026000
2.65 4 87 48 6412 2.650 15D 9064120026500
2.7 4 87 48 6412 2.700 15D 9064120027000
2.75 4 87 50 6412 2.750 15D 9064120027500
2.78 4 87 50 6412 2.780 15D 9064120027800
2.8 4 87 50 6412 2.800 15D 9064120028000
2.85 4 87 52 6412 2.850 15D 9064120028500
2.9 4 87 52 6412 2.900 15D 9064120029000
2.95 4 87 54 6412 2.950 15D 9064120029500
3 4 87 54 6412 3.000 15D 9064120030000

切削参数 >7xD 在不同公称直径（Ø 1.0 mm … 3.0 mm）下，对应的每转进给量 f（单位 mm/rev）。

材料组 材料描述 内冷vc2 (m/min) 1 1.2 1.5 1.8 2 2.2 2.5 3
P1.1.1 非合金钢，退火态，含碳量0.15%，抗拉强度420 N/mm²，硬度125 HB 105 0.04 0.048 0.06 0.072 0.08 0.088 0.1 0.12
P1.1.2 非合金钢，热处理态，含碳量0.15%，抗拉强度420 N/mm²，硬度125 HB 95 0.036 0.043 0.054 0.065 0.072 0.079 0.09 0.108
P1.1.3 非合金钢，退火态，含碳量0.45%，抗拉强度640 N/mm²，硬度190 HB 95 0.036 0.043 0.054 0.065 0.072 0.079 0.09 0.108
P1.1.4 非合金钢，热处理态，含碳量0.45%，抗拉强度640 N/mm²，硬度190 HB 90 0.034 0.041 0.051 0.061 0.068 0.075 0.085 0.102
P1.1.5 非合金钢，热处理态，含碳量0.45%，抗拉强度850 N/mm²，硬度250 HB 90 0.034 0.041 0.051 0.061 0.068 0.075 0.085 0.102
P1.1.6 非合金钢，退火态，含碳量0.75%，抗拉强度915 N/mm²，硬度270 HB 85 0.032 0.0385 0.048 0.0575 0.064 0.0705 0.08 0.096
P1.1.7 非合金钢，热处理态，含碳量0.75%，抗拉强度1020 N/mm²，硬度300 HB 80 0.03 0.036 0.045 0.054 0.06 0.066 0.075 0.09
P2.1.1 低合金钢，退火态，抗拉强度610 N/mm²，硬度180 HB 90 0.04 0.048 0.06 0.072 0.08 0.088 0.1 0.12
P2.1.2 低合金钢，热处理态，抗拉强度930 N/mm²，硬度275 HB 90 0.04 0.048 0.06 0.072 0.08 0.088 0.1 0.12
P2.1.3 低合金钢，热处理态，抗拉强度1020 N/mm²，硬度300 HB 75 0.034 0.041 0.051 0.061 0.068 0.075 0.085 0.102
P2.1.4 低合金钢，热处理态，抗拉强度1190 N/mm²，硬度350 HB 70 0.03 0.036 0.045 0.054 0.06 0.066 0.075 0.09
P3.1.1 高合金钢及工具钢，退火态，抗拉强度680 N/mm²，硬度200 HB 50 0.04 0.048 0.06 0.072 0.08 0.088 0.1 0.12
P3.1.2 高合金钢及工具钢，调质态（淬火+回火），抗拉强度1100 N/mm²，硬度325 HB 45 0.034 0.041 0.051 0.061 0.068 0.075 0.085 0.102
M1.1.1 不锈钢，铁素体/马氏体，含易切削添加剂 70 0.022 0.0265 0.033 0.0395 0.044 0.0485 0.055 0.066
M1.1.2 不锈钢，铁素体/马氏体，退火态，抗拉强度680 N/mm²，硬度200 HB 65 0.02 0.024 0.0295 0.0355 0.0395 0.0435 0.0495 0.0595
M1.1.3 不锈钢，铁素体/马氏体，热处理态，抗拉强度810 N/mm²，硬度240 HB 60 0.0185 0.0225 0.028 0.0335 0.0375 0.041 0.0465 0.056
M2.1.1 不锈钢，奥氏体，固溶淬火态，硬度180 HB 60 0.015 0.018 0.0225 0.027 0.03 0.033 0.0375 0.045
M2.2.1 双相不锈钢，高强度不锈钢 50 0.013 0.0155 0.019 0.023 0.0255 0.028 0.032 0.0385
K1.1.1 灰口铸铁，珠光体/铁素体基体，硬度180 HB 150 0.06 0.072 0.09 0.108 0.12 0.132 0.15 0.18
K1.1.2 灰口铸铁，珠光体/马氏体基体，硬度260 HB 130 0.051 0.061 0.0765 0.092 0.102 0.112 0.1275 0.153
K1.2.1 球墨铸铁，铁素体基体，硬度160 HB 130 0.051 0.061 0.0765 0.092 0.102 0.112 0.1275 0.153
K1.2.2 球墨铸铁，珠光体基体，硬度250 HB 120 0.048 0.0575 0.072 0.0865 0.096 0.1055 0.12 0.144
K1.3.1 可锻铸铁，铁素体基体，硬度130 HB 120 0.048 0.0575 0.072 0.0865 0.096 0.1055 0.12 0.144
K1.3.2 可锻铸铁，珠光体基体，硬度230 HB 105 0.042 0.0505 0.063 0.0755 0.084 0.0925 0.105 0.126
N1.1.1 变形铝合金，非硬化态，硬度60 HB 150 0.09 0.108 0.135 0.162 0.18 0.198 0.225 0.27
N1.1.2 变形铝合金，硬化态，硬度100 HB 150 0.09 0.108 0.135 0.162 0.18 0.198 0.225 0.27
N2.1.1 铸造铝合金，非硬化态，硅含量≤12%，硬度75 HB 135 0.042 0.0505 0.063 0.0755 0.084 0.0925 0.105 0.126
N2.1.2 铸造铝合金，硬化态，硅含量≤12%，硬度90 HB 135 0.042 0.0505 0.063 0.0755 0.084 0.0925 0.105 0.126
N2.1.3 铸造铝合金，非硬化态，硅含量>12%，硬度130 HB 115 0.0355 0.043 0.0535 0.0645 0.0715 0.0785 0.0895 0.107
S1.1.1 耐热合金，铁基，退火态，硬度200 HB 35 0.012 0.0145 0.018 0.0215 0.024 0.0265 0.03 0.036
S1.1.2 耐热合金，铁基，硬化态，硬度280 HB 30 0.0095 0.0115 0.0145 0.0175 0.019 0.021 0.024 0.029
S1.1.3 耐热合金，镍基或钴基，退火态，硬度250 HB 30 0.012 0.0145 0.018 0.0215 0.024 0.0265 0.03 0.036
S1.1.4 耐热合金，镍基或钴基，硬化态，硬度350 HB 20 0.0085 0.01 0.0125 0.015 0.017 0.0185 0.021 0.025
S1.1.5 耐热合金，镍基或钴基，铸态，硬度320 HB 20 0.0085 0.01 0.0125 0.015 0.017 0.0185 0.021 0.025
S2.1.1 钛合金，纯钛，抗拉强度400 N/mm² 35 0.012 0.0145 0.018 0.0215 0.024 0.0265 0.03 0.036
S2.1.2 钛合金，α+β两相合金，硬化态，抗拉强度1050 N/mm² 25 0.0095 0.0115 0.0145 0.0175 0.019 0.021 0.024 0.029
