6487系列硬质合金微钻
用于微小孔精密加工
专为不锈钢和难加工材料设计的3倍径（3xD）无内冷整体硬质合金微钻。专门针对不锈钢和难加工材料开发的Perrox涂层，具有高的耐磨性和抗粘附性，能显著提升刀具寿命和切削性能。
| 属性 | 参数 |
|---|---|
| 系列 | 微型精密钻头 (Micro-Precision Drill) |
| 产品编号 | 6487 |
| 钻头类型 | 无内冷孔 (Non-coolant Through) |
| 主要材质 | 整体硬质合金 (Solid Carbide) |
| 钻头涂层 | Perrox |
| 直径范围 | 0.5 mm 至 3.0 mm |
| 钻孔深度 | 3 × D |
| 刃部直径公差 | m7 |
| 顶角 | 140° |
| 柄部形式 | HA型直柄（DIN 6535-HA） |
| 刃数 | 2刃螺旋 |
核心设计：采用 2-Facet 刃口修磨 几何结构。该结构配合精磨的切削刃，有助于实现较高的切削参数和良好的断屑能力，可在深孔加工（如 4×D）中保持稳定的加工状态，减少退刀啄钻频率。
适用材料（根据 ISO 513 标准）： 不锈钢/耐酸/耐热钢 • 钛及钛合金 • 因科镍合金、哈氏合金、蒙乃尔合金 • 铜、黄铜和青铜合金
规格参数

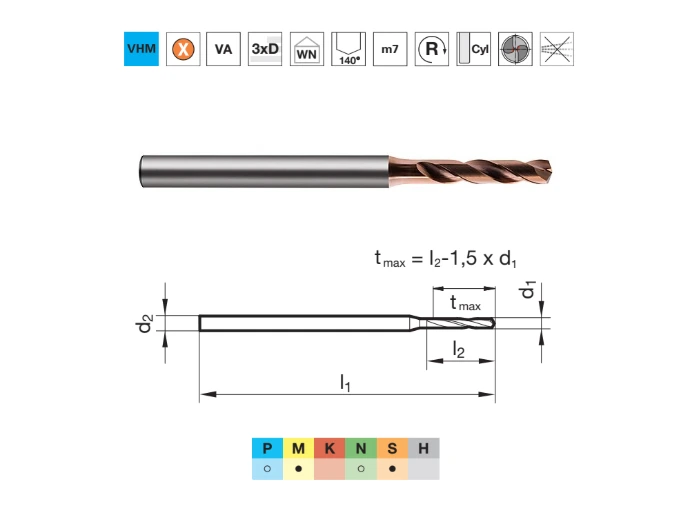

| 直径d1 (mm) | 柄径d2 h6 (mm) | 总长l1 (mm) | 刃长l2 (mm) | 型号 | 编号 |
| 0.5 | 3 | 38 | 2.8 | 6487 0.500 | 9064870005000 |
| 0.55 | 3 | 38 | 3.1 | 6487 0.550 | 9064870005500 |
| 0.6 | 3 | 38 | 3.3 | 6487 0.600 | 9064870006000 |
| 0.65 | 3 | 38 | 3.6 | 6487 0.650 | 9064870006500 |
| 0.66 | 3 | 38 | 3.7 | 6487 0.660 | 9064870006600 |
| 0.7 | 3 | 38 | 3.9 | 6487 0.700 | 9064870007000 |
| 0.74 | 3 | 38 | 4.1 | 6487 0.740 | 9064870007400 |
| 0.75 | 3 | 38 | 4.2 | 6487 0.750 | 9064870007500 |
| 0.79 | 3 | 38 | 4.4 | 6487 0.790 | 9064870007900 |
| 0.8 | 3 | 38 | 4.4 | 6487 0.800 | 9064870008000 |
| 0.82 | 3 | 38 | 4.6 | 6487 0.820 | 9064870008200 |
| 0.85 | 3 | 38 | 4.7 | 6487 0.850 | 9064870008500 |
| 0.9 | 3 | 38 | 5 | 6487 0.900 | 9064870009000 |
| 0.95 | 3 | 38 | 5.3 | 6487 0.950 | 9064870009500 |
| 1 | 3 | 38 | 5.5 | 6487 1.000 | 9064870010000 |
| 1.02 | 3 | 38 | 5.7 | 6487 1.020 | 9064870010200 |
| 1.05 | 3 | 38 | 5.8 | 6487 1.050 | 9064870010500 |
| 1.1 | 3 | 38 | 6.1 | 6487 1.100 | 9064870011000 |
| 1.15 | 3 | 38 | 6.4 | 6487 1.150 | 9064870011500 |
| 1.18 | 3 | 38 | 6.5 | 6487 1.180 | 9064870011800 |
| 1.19 | 3 | 38 | 6.6 | 6487 1.190 | 9064870011900 |
| 1.2 | 3 | 38 | 6.6 | 6487 1.200 | 9064870012000 |
| 1.25 | 3 | 38 | 6.9 | 6487 1.250 | 9064870012500 |
| 1.28 | 3 | 38 | 7.1 | 6487 1.280 | 9064870012800 |
| 1.3 | 3 | 38 | 7.2 | 6487 1.300 | 9064870013000 |
| 1.35 | 3 | 38 | 7.5 | 6487 1.350 | 9064870013500 |
| 1.4 | 4 | 46 | 7.7 | 6487 1.400 | 9064870014000 |
| 1.45 | 4 | 46 | 8 | 6487 1.450 | 9064870014500 |
| 1.46 | 4 | 46 | 8.1 | 6487 1.460 | 9064870014600 |
| 1.5 | 4 | 46 | 8.3 | 6487 1.500 | 9064870015000 |
| 1.55 | 4 | 46 | 8.6 | 6487 1.550 | 9064870015500 |
| 1.56 | 4 | 46 | 8.6 | 6487 1.560 | 9064870015600 |
| 1.59 | 4 | 46 | 8.8 | 6487 1.590 | 9064870015900 |
| 1.6 | 4 | 46 | 8.8 | 6487 1.600 | 9064870016000 |
| 1.65 | 4 | 46 | 9.1 | 6487 1.650 | 9064870016500 |
| 1.66 | 4 | 46 | 9.2 | 6487 1.660 | 9064870016600 |
| 1.7 | 4 | 46 | 9.4 | 6487 1.700 | 9064870017000 |
| 1.75 | 4 | 46 | 9.7 | 6487 1.750 | 9064870017500 |
| 1.8 | 4 | 46 | 9.9 | 6487 1.800 | 9064870018000 |
| 1.85 | 4 | 46 | 10.2 | 6487 1.850 | 9064870018500 |
| 1.9 | 4 | 46 | 10.5 | 6487 1.900 | 9064870019000 |
| 1.95 | 4 | 46 | 10.8 | 6487 1.950 | 9064870019500 |
| 1.98 | 4 | 46 | 10.9 | 6487 1.980 | 9064870019800 |
| 2 | 4 | 46 | 11 | 6487 2.000 | 9064870020000 |
| 2.05 | 4 | 46 | 11.3 | 6487 2.050 | 9064870020500 |
| 2.1 | 4 | 50 | 11.6 | 6487 2.100 | 9064870021000 |
| 2.15 | 4 | 50 | 11.9 | 6487 2.150 | 9064870021500 |
| 2.2 | 4 | 50 | 12.1 | 6487 2.200 | 9064870022000 |
| 2.25 | 4 | 50 | 12.4 | 6487 2.250 | 9064870022500 |
| 2.3 | 4 | 50 | 12.7 | 6487 2.300 | 9064870023000 |
| 2.35 | 4 | 50 | 13 | 6487 2.350 | 9064870023500 |
| 2.38 | 4 | 50 | 13.1 | 6487 2.380 | 9064870023800 |
| 2.4 | 4 | 50 | 13.2 | 6487 2.400 | 9064870024000 |
| 2.45 | 4 | 50 | 13.5 | 6487 2.450 | 9064870024500 |
| 2.5 | 4 | 50 | 13.8 | 6487 2.500 | 9064870025000 |
| 2.55 | 4 | 50 | 14.1 | 6487 2.550 | 9064870025500 |
| 2.6 | 4 | 50 | 14.3 | 6487 2.600 | 9064870026000 |
| 2.65 | 4 | 50 | 14.6 | 6487 2.650 | 9064870026500 |
| 2.7 | 4 | 50 | 14.9 | 6487 2.700 | 9064870027000 |
| 2.75 | 4 | 50 | 15.2 | 6487 2.750 | 9064870027500 |
| 2.78 | 4 | 50 | 15.3 | 6487 2.780 | 9064870027800 |
| 2.8 | 4 | 50 | 15.4 | 6487 2.800 | 9064870028000 |
| 2.85 | 4 | 50 | 15.7 | 6487 2.850 | 9064870028500 |
| 2.9 | 4 | 50 | 16 | 6487 2.900 | 9064870029000 |
| 2.95 | 4 | 50 | 16.3 | 6487 2.950 | 9064870029500 |
| 3 | 4 | 50 | 16.5 | 6487 3.000 | 9064870030000 |
切削参数 3 xD 在不同公称直径（Ø 0.5 0.8 1 1.2 1.5 2 2.5 3 mm）下，对应的每转进给量 f（单位 mm/rev）。
| 材料组 | 材料描述 | Vc (m/min) | 进给量 f (mm/rev) |
|---|---|---|---|
| P1.1.1 | 非合金钢，退火，0.15% C，抗拉强度 420 N/mm²，125 HB | 90 | 0.0400 / 0.0640 / 0.0800 / 0.0960 / 0.1200 / 0.1600 / 0.2000 / 0.2400 |
| P1.1.2 | 非合金钢，热处理，0.15% C，抗拉强度 420 N/mm²，125 HB | 80 | 0.0360 / 0.0575 / 0.0720 / 0.0865 / 0.1080 / 0.1440 / 0.1800 / 0.2160 |
| P1.1.3 | 非合金钢，退火，0.45% C，抗拉强度 640 N/mm²，190 HB | 80 | 0.0360 / 0.0575 / 0.0720 / 0.0865 / 0.1080 / 0.1440 / 0.1800 / 0.2160 |
| P1.1.4 | 非合金钢，热处理，0.45% C，抗拉强度 640 N/mm²，190 HB | 75 | 0.0340 / 0.0545 / 0.0680 / 0.0815 / 0.1020 / 0.1360 / 0.1700 / 0.2040 |
| P1.1.5 | 非合金钢，热处理，0.45% C，抗拉强度 850 N/mm²，250 HB | 75 | 0.0340 / 0.0545 / 0.0680 / 0.0815 / 0.1020 / 0.1360 / 0.1700 / 0.2040 |
| P1.1.6 | 非合金钢，退火，0.75% C，抗拉强度 915 N/mm²，270 HB | 70 | 0.0320 / 0.0510 / 0.0640 / 0.0770 / 0.0960 / 0.1280 / 0.1600 / 0.1920 |
| P1.1.7 | 非合金钢，热处理，0.75% C，抗拉强度 1020 N/mm²，300 HB | 70 | 0.0300 / 0.0480 / 0.0600 / 0.0720 / 0.0900 / 0.1200 / 0.1500 / 0.1800 |
| P2.1.1 | 低合金钢，退火，抗拉强度 610 N/mm²，180 HB | 80 | 0.0350 / 0.0560 / 0.0700 / 0.0840 / 0.1050 / 0.1400 / 0.1750 / 0.2100 |
| P2.1.2 | 低合金钢，热处理，抗拉强度 930 N/mm²，275 HB | 80 | 0.0350 / 0.0560 / 0.0700 / 0.0840 / 0.1050 / 0.1400 / 0.1750 / 0.2100 |
| P2.1.3 | 低合金钢，热处理，抗拉强度 1020 N/mm²，300 HB | 70 | 0.0300 / 0.0475 / 0.0595 / 0.0715 / 0.0895 / 0.1190 / 0.1490 / 0.1785 |
| P2.1.4 | 低合金钢，热处理，抗拉强度 1190 N/mm²，350 HB | 60 | 0.0265 / 0.0420 / 0.0525 / 0.0630 / 0.0790 / 0.1050 / 0.1315 / 0.1575 |
| P3.1.1 | 高合金钢和工具钢，退火，抗拉强度 680 N/mm²，200 HB | 60 | 0.0350 / 0.0560 / 0.0700 / 0.0840 / 0.1050 / 0.1400 / 0.1750 / 0.2100 |
| P3.1.2 | 高合金钢和工具钢，淬火并回火，抗拉强度 1100 N/mm²，325 HB | 50 | 0.0300 / 0.0475 / 0.0595 / 0.0715 / 0.0895 / 0.1190 / 0.1490 / 0.1785 |
| M1.1.1 | 不锈钢，铁素体/马氏体，含易切削添加剂 | 40 | 0.0125 / 0.0200 / 0.0250 / 0.0300 / 0.0375 / 0.0500 / 0.0625 / 0.0750 |
| M1.1.2 | 不锈钢，铁素体/马氏体，退火，抗拉强度 680 N/mm²，200 HB | 35 | 0.0115 / 0.0180 / 0.0225 / 0.0270 / 0.0340 / 0.0450 / 0.0565 / 0.0675 |
| M1.1.3 | 不锈钢，铁素体/马氏体，热处理，抗拉强度 810 N/mm²，240 HB | 35 | 0.0105 / 0.0170 / 0.0215 / 0.0255 / 0.0320 / 0.0425 / 0.0530 / 0.0640 |
| M2.1.1 | 不锈钢，奥氏体，淬火，180 HB | 25 | 0.0075 / 0.0120 / 0.0150 / 0.0180 / 0.0225 / 0.0300 / 0.0375 / 0.0450 |
| M2.2.1 | 双相不锈钢，高强度不锈钢 | 20 | 0.0065 / 0.0100 / 0.0130 / 0.0155 / 0.0190 / 0.0255 / 0.0320 / 0.0385 |
| N1.1.1 | 变形铝合金，非热处理强化，60 HB | 270 | 0.0300 / 0.0480 / 0.0600 / 0.0720 / 0.0900 / 0.1200 / 0.1500 / 0.1800 |
| N1.1.2 | 变形铝合金，热处理强化，100 HB | 270 | 0.0300 / 0.0480 / 0.0600 / 0.0720 / 0.0900 / 0.1200 / 0.1500 / 0.1800 |
| N2.1.1 | 铸造铝合金，非热处理强化，≤12% Si，75 HB | 180 | 0.0400 / 0.0640 / 0.0800 / 0.0960 / 0.1200 / 0.1600 / 0.2000 / 0.2400 |
| N2.1.2 | 铸造铝合金，热处理强化，≤12% Si，90 HB | 180 | 0.0400 / 0.0640 / 0.0800 / 0.0960 / 0.1200 / 0.1600 / 0.2000 / 0.2400 |
| N2.1.3 | 铸造铝合金，非热处理强化，>12% Si，130 HB | 155 | 0.0340 / 0.0545 / 0.0680 / 0.0815 / 0.1020 / 0.1360 / 0.1700 / 0.2040 |
| N3.1.1 | 铜和铜合金：易切削合金，Pb > 1% | 125 | 0.0300 / 0.0480 / 0.0600 / 0.0720 / 0.0900 / 0.1200 / 0.1500 / 0.1800 |
| N3.1.2 | 铜和铜合金：CuZn，CuSnZn | 105 | 0.0255 / 0.0410 / 0.0510 / 0.0610 / 0.0765 / 0.1020 / 0.1275 / 0.1530 |
| N3.1.3 | 铜和铜合金：CuSn，无铅铜，电解铜 | 100 | 0.0240 / 0.0385 / 0.0480 / 0.0575 / 0.0720 / 0.0960 / 0.1200 / 0.1440 |
| S1.1.1 | 耐热合金，铁基，退火，200 HB | 30 | 0.0100 / 0.0160 / 0.0200 / 0.0240 / 0.0300 / 0.0400 / 0.0500 / 0.0600 |
| S1.1.2 | 耐热合金，铁基，时效处理，280 HB | 25 | 0.0080 / 0.0130 / 0.0160 / 0.0190 / 0.0240 / 0.0320 / 0.0400 / 0.0480 |
| S1.1.3 | 耐热合金，镍基或钴基，退火，250 HB | 25 | 0.0100 / 0.0160 / 0.0200 / 0.0240 / 0.0300 / 0.0400 / 0.0500 / 0.0600 |
| S1.1.4 | 耐热合金，镍基或钴基，时效处理，350 HB | 15 | 0.0070 / 0.0110 / 0.0140 / 0.0170 / 0.0210 / 0.0280 / 0.0350 / 0.0420 |
| S1.1.5 | 耐热合金，镍基或钴基，铸造，320 HB | 20 | 0.0070 / 0.0110 / 0.0140 / 0.0170 / 0.0210 / 0.0280 / 0.0350 / 0.0420 |
| S2.1.1 | 钛合金，纯钛，抗拉强度 400 N/mm² | 25 | 0.0075 / 0.0120 / 0.0150 / 0.0180 / 0.0225 / 0.0300 / 0.0375 / 0.0450 |
| S2.1.2 | 钛合金，α相和β相合金，时效处理，抗拉强度 1050 N/mm² | 15 | 0.0060 / 0.0095 / 0.0120 / 0.0145 / 0.0180 / 0.0240 / 0.0300 / 0.0360 |
