6490系列硬质合金内冷微钻
用于微小孔精密加工-10倍径
专为不锈钢和难加工材料设计的内冷整体硬质合金微钻。专门针对不锈钢和难加工材料开发的Perrox涂层，具有高的耐磨性和抗粘附性，能显著提升刀具寿命和切削性能。
| 属性 | 参数 |
|---|---|
| 系列 | 微型精密钻头 (Micro-Precision Drill) |
| 产品编号 | 6490 |
| 钻头类型 | 内冷孔 (Coolant Through) |
| 主要材质 | 整体硬质合金 (Solid Carbide) |
| 钻头涂层 | Perrox |
| 直径范围 | 1.0 mm 至 3.0 mm |
| 钻孔深度 | 10 × D |
| 刃部直径公差 | h7 |
| 顶角 | 135° |
| 柄部形式 | HA型直柄（DIN 6535-HA） |
| 刃数 | 2刃螺旋 |
核心设计：专门针对不锈钢、钛合金、高温合金等材料的深孔加工挑战进行了优化。采用 小平面钻尖磨削 (facet point grind)、略微凹形的主切削刃以及从直径1.0mm开始的横刃修磨 (web thinning)。这种组合保证了良好的定心精度，并显著改善了深孔加工中最关键的排屑效果。钻尖角：135°，增强了钻尖的强度，提高了在难加工材料中的穿透力和耐磨性。使用引导钻：为确保钻孔精度，建议先用6487或6488系列进行引导钻孔。
适用材料（根据 ISO 513 标准）： 不锈钢/耐酸/耐热钢 • 钛及钛合金 • 因科镍合金、哈氏合金、蒙乃尔合金 • 铜、黄铜和青铜合金
规格参数

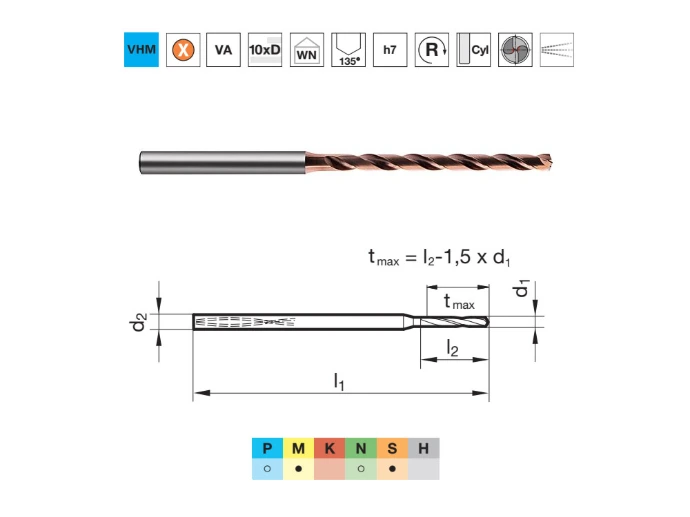

| 直径d1 (mm) | 柄径d2 h6 (mm) | 总长l1 (mm) | 刃长l2 (mm) | 型号 | 编号 |
| 1 | 3 | 48 | 13 | 6490 1.000 | 9064900010000 |
| 1.05 | 3 | 48 | 13.7 | 6490 1.050 | 9064900010500 |
| 1.1 | 3 | 48 | 14.3 | 6490 1.100 | 9064900011000 |
| 1.15 | 3 | 48 | 15 | 6490 1.150 | 9064900011500 |
| 1.19 | 3 | 48 | 15.5 | 6490 1.190 | 9064900011900 |
| 1.2 | 3 | 51 | 15.6 | 6490 1.200 | 9064900012000 |
| 1.25 | 3 | 51 | 16.3 | 6490 1.250 | 9064900012500 |
| 1.3 | 3 | 51 | 16.9 | 6490 1.300 | 9064900013000 |
| 1.35 | 3 | 51 | 17.6 | 6490 1.350 | 9064900013500 |
| 1.4 | 4 | 56 | 18.2 | 6490 1.400 | 9064900014000 |
| 1.45 | 4 | 56 | 18.9 | 6490 1.450 | 9064900014500 |
| 1.5 | 4 | 56 | 19.5 | 6490 1.500 | 9064900015000 |
| 1.55 | 4 | 56 | 20.2 | 6490 1.550 | 9064900015500 |
| 1.59 | 4 | 56 | 20.7 | 6490 1.590 | 9064900015900 |
| 1.6 | 4 | 56 | 20.8 | 6490 1.600 | 9064900016000 |
| 1.65 | 4 | 56 | 21.5 | 6490 1.650 | 9064900016500 |
| 1.7 | 4 | 61 | 22.1 | 6490 1.700 | 9064900017000 |
| 1.75 | 4 | 61 | 22.8 | 6490 1.750 | 9064900017500 |
| 1.8 | 4 | 61 | 23.4 | 6490 1.800 | 9064900018000 |
| 1.85 | 4 | 61 | 24.1 | 6490 1.850 | 9064900018500 |
| 1.9 | 4 | 61 | 24.7 | 6490 1.900 | 9064900019000 |
| 1.95 | 4 | 61 | 25.4 | 6490 1.950 | 9064900019500 |
| 1.98 | 4 | 61 | 25.8 | 6490 1.980 | 9064900019800 |
| 2 | 4 | 61 | 26 | 6490 2.000 | 9064900020000 |
| 2.05 | 4 | 61 | 26.7 | 6490 2.050 | 9064900020500 |
| 2.1 | 4 | 66 | 27.3 | 6490 2.100 | 9064900021000 |
| 2.15 | 4 | 66 | 28 | 6490 2.150 | 9064900021500 |
| 2.2 | 4 | 66 | 28.6 | 6490 2.200 | 9064900022000 |
| 2.25 | 4 | 66 | 29.3 | 6490 2.250 | 9064900022500 |
| 2.3 | 4 | 66 | 29.9 | 6490 2.300 | 9064900023000 |
| 2.35 | 4 | 66 | 30.6 | 6490 2.350 | 9064900023500 |
| 2.38 | 4 | 66 | 31 | 6490 2.380 | 9064900023800 |
| 2.4 | 4 | 66 | 31.2 | 6490 2.400 | 9064900024000 |
| 2.45 | 4 | 66 | 31.9 | 6490 2.450 | 9064900024500 |
| 2.5 | 4 | 66 | 32.5 | 6490 2.500 | 9064900025000 |
| 2.55 | 4 | 66 | 33.2 | 6490 2.550 | 9064900025500 |
| 2.6 | 4 | 71 | 33.8 | 6490 2.600 | 9064900026000 |
| 2.65 | 4 | 71 | 34.5 | 6490 2.650 | 9064900026500 |
| 2.7 | 4 | 71 | 35.1 | 6490 2.700 | 9064900027000 |
| 2.75 | 4 | 71 | 35.8 | 6490 2.750 | 9064900027500 |
| 2.78 | 4 | 71 | 36.2 | 6490 2.780 | 9064900027800 |
| 2.8 | 4 | 71 | 36.4 | 6490 2.800 | 9064900028000 |
| 2.85 | 4 | 71 | 37.1 | 6490 2.850 | 9064900028500 |
| 2.9 | 4 | 71 | 37.7 | 6490 2.900 | 9064900029000 |
| 2.95 | 4 | 71 | 38.4 | 6490 2.950 | 9064900029500 |
| 3 | 4 | 71 | 39 | 6490 3.000 | 9064900030000 |
切削参数 >6 xD 在不同公称直径（Ø 1 \1.2\ 1.5\ 1.8\ 2\ 2.2\ 2.5\ 3mm）下，对应的每转进给量 f（单位 mm/rev）。
| 材料组 | 材料描述 | Vc (m/min) | 进给量 f (mm/rev) |
|---|---|---|---|
| P1.1.1 | 非合金钢，退火，0.15% C，抗拉强度 420 N/mm²，125 HB | 100 | 0.0300 / 0.0360 / 0.0450 / 0.0540 / 0.0600 / 0.0660 / 0.0750 / 0.0900 |
| P1.1.2 | 非合金钢，热处理，0.15% C，抗拉强度 420 N/mm²，125 HB | 90 | 0.0270 / 0.0325 / 0.0405 / 0.0485 / 0.0540 / 0.0595 / 0.0675 / 0.0810 |
| P1.1.3 | 非合金钢，退火，0.45% C，抗拉强度 640 N/mm²，190 HB | 90 | 0.0270 / 0.0325 / 0.0405 / 0.0485 / 0.0540 / 0.0595 / 0.0675 / 0.0810 |
| P1.1.4 | 非合金钢，热处理，0.45% C，抗拉强度 640 N/mm²，190 HB | 85 | 0.0255 / 0.0305 / 0.0385 / 0.0460 / 0.0510 / 0.0560 / 0.0640 / 0.0765 |
| P1.1.5 | 非合金钢，热处理，0.45% C，抗拉强度 850 N/mm²，250 HB | 85 | 0.0255 / 0.0305 / 0.0385 / 0.0460 / 0.0510 / 0.0560 / 0.0640 / 0.0765 |
| P1.1.6 | 非合金钢，退火，0.75% C，抗拉强度 915 N/mm²，270 HB | 80 | 0.0240 / 0.0290 / 0.0360 / 0.0430 / 0.0480 / 0.0530 / 0.0600 / 0.0720 |
| P1.1.7 | 非合金钢，热处理，0.75% C，抗拉强度 1020 N/mm²，300 HB | 75 | 0.0225 / 0.0270 / 0.0340 / 0.0405 / 0.0450 / 0.0495 / 0.0560 / 0.0675 |
| P2.1.1 | 低合金钢，退火，抗拉强度 610 N/mm²，180 HB | 90 | 0.0300 / 0.0360 / 0.0450 / 0.0540 / 0.0600 / 0.0660 / 0.0750 / 0.0900 |
| P2.1.2 | 低合金钢，热处理，抗拉强度 930 N/mm²，275 HB | 90 | 0.0300 / 0.0360 / 0.0450 / 0.0540 / 0.0600 / 0.0660 / 0.0750 / 0.0900 |
| P2.1.3 | 低合金钢，热处理，抗拉强度 1020 N/mm²，300 HB | 75 | 0.0255 / 0.0305 / 0.0385 / 0.0460 / 0.0510 / 0.0560 / 0.0640 / 0.0765 |
| P2.1.4 | 低合金钢，热处理，抗拉强度 1190 N/mm²，350 HB | 70 | 0.0225 / 0.0270 / 0.0340 / 0.0405 / 0.0450 / 0.0495 / 0.0560 / 0.0675 |
| P3.1.1 | 高合金钢和工具钢，退火，抗拉强度 680 N/mm²，200 HB | 70 | 0.0300 / 0.0360 / 0.0450 / 0.0540 / 0.0600 / 0.0660 / 0.0750 / 0.0900 |
| P3.1.2 | 高合金钢和工具钢，淬火并回火，抗拉强度 1100 N/mm²，325 HB | 60 | 0.0255 / 0.0305 / 0.0385 / 0.0460 / 0.0510 / 0.0560 / 0.0640 / 0.0765 |
| M1.1.1 | 不锈钢，铁素体/马氏体，含易切削添加剂 | 100 | 0.0370 / 0.0445 / 0.0555 / 0.0665 / 0.0740 / 0.0815 / 0.0925 / 0.1110 |
| M1.1.2 | 不锈钢，铁素体/马氏体，退火，抗拉强度 680 N/mm²，200 HB | 90 | 0.0335 / 0.0400 / 0.0500 / 0.0600 / 0.0665 / 0.0735 / 0.0830 / 0.1000 |
| M1.1.3 | 不锈钢，铁素体/马氏体，热处理，抗拉强度 810 N/mm²，240 HB | 85 | 0.0315 / 0.0375 / 0.0470 / 0.0565 / 0.0630 / 0.0690 / 0.0785 / 0.0945 |
| M2.1.1 | 不锈钢，奥氏体，淬火，180 HB | 80 | 0.0300 / 0.0360 / 0.0450 / 0.0540 / 0.0600 / 0.0660 / 0.0750 / 0.0900 |
| M2.2.1 | 双相不锈钢，高强度不锈钢 | 70 | 0.0255 / 0.0305 / 0.0385 / 0.0460 / 0.0510 / 0.0560 / 0.0640 / 0.0765 |
| N1.1.1 | 变形铝合金，非热处理强化，60 HB | 300 | 0.0400 / 0.0480 / 0.0600 / 0.0720 / 0.0800 / 0.0880 / 0.1000 / 0.1200 |
| N1.1.2 | 变形铝合金，热处理强化，100 HB | 300 | 0.0400 / 0.0480 / 0.0600 / 0.0720 / 0.0800 / 0.0880 / 0.1000 / 0.1200 |
| N2.1.1 | 铸造铝合金，非热处理强化，≤12% Si，75 HB | 200 | 0.0600 / 0.0720 / 0.0900 / 0.1080 / 0.1200 / 0.1320 / 0.1500 / 0.1800 |
| N2.1.2 | 铸造铝合金，热处理强化，≤12% Si，90 HB | 200 | 0.0600 / 0.0720 / 0.0900 / 0.1080 / 0.1200 / 0.1320 / 0.1500 / 0.1800 |
| N2.1.3 | 铸造铝合金，非热处理强化，>12% Si，130 HB | 170 | 0.0510 / 0.0610 / 0.0765 / 0.0920 / 0.1020 / 0.1120 / 0.1275 / 0.1530 |
| N3.1.1 | 铜和铜合金：易切削合金，Pb > 1% | 150 | 0.0300 / 0.0360 / 0.0450 / 0.0540 / 0.0600 / 0.0660 / 0.0750 / 0.0900 |
| N3.1.2 | 铜和铜合金：CuZn，CuSnZn | 130 | 0.0255 / 0.0305 / 0.0385 / 0.0460 / 0.0510 / 0.0560 / 0.0640 / 0.0765 |
| N3.1.3 | 铜和铜合金：CuSn，无铅铜，电解铜 | 120 | 0.0240 / 0.0290 / 0.0360 / 0.0430 / 0.0480 / 0.0530 / 0.0600 / 0.0720 |
| S1.1.1 | 耐热合金，铁基，退火，200 HB | 50 | 0.0200 / 0.0240 / 0.0300 / 0.0360 / 0.0400 / 0.0440 / 0.0500 / 0.0600 |
| S1.1.2 | 耐热合金，铁基，时效处理，280 HB | 40 | 0.0160 / 0.0190 / 0.0240 / 0.0290 / 0.0320 / 0.0350 / 0.0400 / 0.0480 |
| S1.1.3 | 耐热合金，镍基或钴基，退火，250 HB | 45 | 0.0200 / 0.0240 / 0.0300 / 0.0360 / 0.0400 / 0.0440 / 0.0500 / 0.0600 |
| S1.1.4 | 耐热合金，镍基或钴基，时效处理，350 HB | 30 | 0.0140 / 0.0170 / 0.0210 / 0.0250 / 0.0280 / 0.0310 / 0.0350 / 0.0420 |
| S1.1.5 | 耐热合金，镍基或钴基，铸造，320 HB | 30 | 0.0140 / 0.0170 / 0.0210 / 0.0250 / 0.0280 / 0.0310 / 0.0350 / 0.0420 |
| S2.1.1 | 钛合金，纯钛，抗拉强度 400 N/mm² | 40 | 0.0120 / 0.0145 / 0.0180 / 0.0215 / 0.0240 / 0.0265 / 0.0300 / 0.0360 |
| S2.1.2 | 钛合金，α相和β相合金，时效处理，抗拉强度 1050 N/mm² | 30 | 0.0095 / 0.0115 / 0.0145 / 0.0175 / 0.0190 / 0.0210 / 0.0240 / 0.0290 |
