6493系列硬质合金内冷微钻
用于微小孔精密加工-20倍径
6493系列（XL）是一款为深孔加工设计的20倍径（20xD）带内冷整体硬质合金微钻，属于其“ExclusiveLine”产品线。它是该系列中加工深度特大的一款，专为在难加工材料上进行特高长径比的精密钻孔而开发。
| 属性 | 参数 |
|---|---|
| 系列 | 微型精密钻头 (Micro-Precision Drill) |
| 产品编号 | 6493 |
| 钻头类型 | 内冷孔 (Coolant Through) |
| 主要材质 | 整体硬质合金 (Solid Carbide) |
| 钻头涂层 | 顶部涂层 |
| 直径范围 | 1.0 mm 至 3.0 mm |
| 钻孔深度 | 20 × D |
| 刃部直径公差 | h7 |
| 顶角 | 135° |
| 柄部形式 | HA型直柄（DIN 6535-HA） |
| 刃数 | 2刃螺旋 |
核心设计：应对20倍径的深孔加工，该系列通过多项设计确保稳定。其内冷通道和优化的排屑槽设计是保证深孔加工中顺畅排屑和有效冷却的关键。同时，双刃带 (double margin) 设计提供了额外的导向和支撑，显著增强了钻孔的直线度和尺寸稳定性。
适用材料（根据 ISO 513 标准）： 广泛应用于ISO P（钢）、M（不锈钢）、K（铸铁）、N（有色金属）、S（耐热合金和钛合金）及H（淬硬钢）等主要材料组。它尤其擅长加工不锈钢、耐热钢、钛及钛合金、Inconel、Hastelloy、Monel、铜、黄铜和青铜合金。

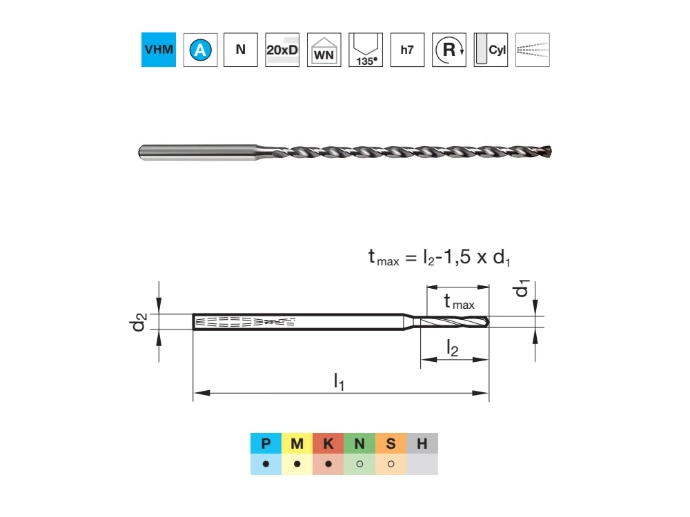

规格参数
| 直径d1 (mm) | 柄径d2 h6 (mm) | 总长l1 (mm) | 刃长l2 (mm) | 型号 | 编号 |
| 1 | 3 | 59 | 23 | 6493 1.000 | 9064930010000 |
| 1.05 | 3 | 59 | 24.2 | 6493 1.050 | 9064930010500 |
| 1.1 | 3 | 59 | 25.3 | 6493 1.100 | 9064930011000 |
| 1.15 | 3 | 63 | 26.5 | 6493 1.150 | 9064930011500 |
| 1.19 | 3 | 63 | 27.4 | 6493 1.190 | 9064930011900 |
| 1.2 | 3 | 63 | 27.6 | 6493 1.200 | 9064930012000 |
| 1.25 | 3 | 63 | 28.8 | 6493 1.250 | 9064930012500 |
| 1.3 | 3 | 68 | 29.9 | 6493 1.300 | 9064930013000 |
| 1.35 | 3 | 68 | 31.1 | 6493 1.350 | 9064930013500 |
| 1.4 | 4 | 70 | 32.2 | 6493 1.400 | 9064930014000 |
| 1.45 | 4 | 70 | 33.4 | 6493 1.450 | 9064930014500 |
| 1.5 | 4 | 70 | 34.5 | 6493 1.500 | 9064930015000 |
| 1.55 | 4 | 70 | 35.7 | 6493 1.550 | 9064930015500 |
| 1.59 | 4 | 70 | 36.6 | 6493 1.590 | 9064930015900 |
| 1.6 | 4 | 70 | 36.8 | 6493 1.600 | 9064930016000 |
| 1.65 | 4 | 70 | 38 | 6493 1.650 | 9064930016500 |
| 1.7 | 4 | 79 | 39.4 | 6493 1.700 | 9064930017000 |
| 1.75 | 4 | 79 | 40.3 | 6493 1.750 | 9064930017500 |
| 1.8 | 4 | 79 | 41.4 | 6493 1.800 | 9064930018000 |
| 1.85 | 4 | 79 | 42.6 | 6493 1.850 | 9064930018500 |
| 1.9 | 4 | 79 | 43.7 | 6493 1.900 | 9064930019000 |
| 1.95 | 4 | 79 | 44.9 | 6493 1.950 | 9064930019500 |
| 1.98 | 4 | 79 | 45.6 | 6493 1.980 | 9064930019800 |
| 2 | 4 | 79 | 46 | 6493 2.000 | 9064930020000 |
| 2.05 | 4 | 79 | 47.2 | 6493 2.050 | 9064930020500 |
| 2.1 | 4 | 91 | 48.3 | 6493 2.100 | 9064930021000 |
| 2.15 | 4 | 91 | 49.5 | 6493 2.150 | 9064930021500 |
| 2.2 | 4 | 91 | 50.6 | 6493 2.200 | 9064930022000 |
| 2.25 | 4 | 91 | 51.8 | 6493 2.250 | 9064930022500 |
| 2.3 | 4 | 91 | 52.9 | 6493 2.300 | 9064930023000 |
| 2.32 | 4 | 91 | 54.1 | 6493 2.320 | 9064930023200 |
| 2.35 | 4 | 91 | 54.1 | 6493 2.350 | 9064930023500 |
| 2.38 | 4 | 91 | 54.8 | 6493 2.380 | 9064930023800 |
| 2.4 | 4 | 91 | 55.2 | 6493 2.400 | 9064930024000 |
| 2.45 | 4 | 91 | 56.4 | 6493 2.450 | 9064930024500 |
| 2.5 | 4 | 91 | 57.5 | 6493 2.500 | 9064930025000 |
| 2.55 | 4 | 91 | 58.7 | 6493 2.550 | 9064930025500 |
| 2.6 | 4 | 102 | 59.8 | 6493 2.600 | 9064930026000 |
| 2.65 | 4 | 102 | 61 | 6493 2.650 | 9064930026500 |
| 2.7 | 4 | 102 | 62.1 | 6493 2.700 | 9064930027000 |
| 2.75 | 4 | 102 | 63.3 | 6493 2.750 | 9064930027500 |
| 2.78 | 4 | 102 | 64 | 6493 2.780 | 9064930027800 |
| 2.8 | 4 | 102 | 64.4 | 6493 2.800 | 9064930028000 |
| 2.85 | 4 | 102 | 65.6 | 6493 2.850 | 9064930028500 |
| 2.9 | 4 | 102 | 66.7 | 6493 2.900 | 9064930029000 |
| 2.95 | 4 | 102 | 67.9 | 6493 2.950 | 9064930029500 |
| 3 | 4 | 102 | 69 | 6493 3.000 | 9064930030000 |
切削参数 20 xD 在不同公称直径（Ø 1 \1.2\ 1.5\ 1.8\ 2\ 2.2\ 2.5\ 3mm）下，对应的每转进给量 f（单位 mm/rev）。
| 材料组 | 材料描述 | Vc (m/min) | 进给量 f (mm/rev) |
|---|---|---|---|
| P1.1.1 | 非合金钢，退火，0.15% C，抗拉强度 420 N/mm²，125 HB | 100 | 0.0450 / 0.0540 / 0.0675 / 0.0810 / 0.0900 / 0.0990 / 0.1125 / 0.1350 |
| P1.1.2 | 非合金钢，热处理，0.15% C，抗拉强度 420 N/mm²，125 HB | 90 | 0.0405 / 0.0485 / 0.0610 / 0.0730 / 0.0810 / 0.0890 / 0.1015 / 0.1215 |
| P1.1.3 | 非合金钢，退火，0.45% C，抗拉强度 640 N/mm²，190 HB | 90 | 0.0405 / 0.0485 / 0.0610 / 0.0730 / 0.0810 / 0.0890 / 0.1015 / 0.1215 |
| P1.1.4 | 非合金钢，热处理，0.45% C，抗拉强度 640 N/mm²，190 HB | 85 | 0.0385 / 0.0460 / 0.0575 / 0.0690 / 0.0765 / 0.0840 / 0.0955 / 0.1145 |
| P1.1.5 | 非合金钢，热处理，0.45% C，抗拉强度 850 N/mm²，250 HB | 85 | 0.0385 / 0.0460 / 0.0575 / 0.0690 / 0.0765 / 0.0840 / 0.0955 / 0.1145 |
| P1.1.6 | 非合金钢，退火，0.75% C，抗拉强度 915 N/mm²，270 HB | 80 | 0.0360 / 0.0430 / 0.0540 / 0.0650 / 0.0720 / 0.0790 / 0.0900 / 0.1080 |
| P1.1.7 | 非合金钢，热处理，0.75% C，抗拉强度 1020 N/mm²，300 HB | 75 | 0.0340 / 0.0405 / 0.0505 / 0.0610 / 0.0675 / 0.0745 / 0.0845 / 0.1015 |
| P2.1.1 | 低合金钢，退火，抗拉强度 610 N/mm²，180 HB | 90 | 0.0350 / 0.0420 / 0.0525 / 0.0630 / 0.0700 / 0.0770 / 0.0875 / 0.1050 |
| P2.1.2 | 低合金钢，热处理，抗拉强度 930 N/mm²，275 HB | 90 | 0.0350 / 0.0420 / 0.0525 / 0.0630 / 0.0700 / 0.0770 / 0.0875 / 0.1050 |
| P2.1.3 | 低合金钢，热处理，抗拉强度 1020 N/mm²，300 HB | 75 | 0.0300 / 0.0355 / 0.0445 / 0.0535 / 0.0595 / 0.0655 / 0.0745 / 0.0895 |
| P2.1.4 | 低合金钢，热处理，抗拉强度 1190 N/mm²，350 HB | 70 | 0.0265 / 0.0315 / 0.0395 / 0.0475 / 0.0525 / 0.0580 / 0.0655 / 0.0790 |
| P3.1.1 | 高合金钢和工具钢，退火，抗拉强度 680 N/mm²，200 HB | 80 | 0.0250 / 0.0300 / 0.0375 / 0.0450 / 0.0500 / 0.0550 / 0.0625 / 0.0750 |
| P3.1.2 | 高合金钢和工具钢，淬火并回火，抗拉强度 1100 N/mm²，325 HB | 70 | 0.0215 / 0.0255 / 0.0320 / 0.0385 / 0.0425 / 0.0470 / 0.0530 / 0.0640 |
| M1.1.1 | 不锈钢，铁素体/马氏体，含易切削添加剂 | 80 | 0.0200 / 0.0240 / 0.0300 / 0.0360 / 0.0400 / 0.0440 / 0.0500 / 0.0600 |
| M1.1.2 | 不锈钢，铁素体/马氏体，退火，抗拉强度 680 N/mm²，200 HB | 70 | 0.0180 / 0.0215 / 0.0270 / 0.0325 / 0.0360 / 0.0395 / 0.0450 / 0.0540 |
| M1.1.3 | 不锈钢，铁素体/马氏体，热处理，抗拉强度 810 N/mm²，240 HB | 70 | 0.0170 / 0.0205 / 0.0255 / 0.0305 / 0.0340 / 0.0375 / 0.0425 / 0.0510 |
| M2.1.1 | 不锈钢，奥氏体，淬火，180 HB | 80 | 0.0200 / 0.0240 / 0.0300 / 0.0360 / 0.0400 / 0.0440 / 0.0500 / 0.0600 |
| M2.2.1 | 双相不锈钢，高强度不锈钢 | 70 | 0.0170 / 0.0205 / 0.0255 / 0.0305 / 0.0340 / 0.0375 / 0.0425 / 0.0510 |
| K1.1.1 | 灰口铸铁，珠光体/铁素体，180 HB | 140 | 0.0600 / 0.0720 / 0.0900 / 0.1080 / 0.1200 / 0.1320 / 0.1500 / 0.1800 |
| K1.1.2 | 灰口铸铁，珠光体/马氏体，260 HB | 120 | 0.0510 / 0.0610 / 0.0765 / 0.0920 / 0.1020 / 0.1120 / 0.1275 / 0.1530 |
| K1.2.1 | 球墨铸铁，铁素体，160 HB | 120 | 0.0510 / 0.0610 / 0.0765 / 0.0920 / 0.1020 / 0.1120 / 0.1275 / 0.1530 |
| K1.2.2 | 球墨铸铁，珠光体，250 HB | 110 | 0.0480 / 0.0575 / 0.0720 / 0.0865 / 0.0960 / 0.1055 / 0.1200 / 0.1440 |
| K1.3.1 | 可锻铸铁，铁素体，130 HB | 110 | 0.0480 / 0.0575 / 0.0720 / 0.0865 / 0.0960 / 0.1055 / 0.1200 / 0.1440 |
| K1.3.2 | 可锻铸铁，珠光体，230 HB | 100 | 0.0420 / 0.0505 / 0.0630 / 0.0755 / 0.0840 / 0.0925 / 0.1050 / 0.1260 |
| N1.1.1 | 变形铝合金，非热处理强化，60 HB | 135 | 0.0600 / 0.0720 / 0.0900 / 0.1080 / 0.1200 / 0.1320 / 0.1500 / 0.1800 |
| N1.1.2 | 变形铝合金，热处理强化，100 HB | 135 | 0.0600 / 0.0720 / 0.0900 / 0.1080 / 0.1200 / 0.1320 / 0.1500 / 0.1800 |
| N2.1.1 | 铸造铝合金，非热处理强化，≤12% Si，75 HB | 135 | 0.0800 / 0.0960 / 0.1200 / 0.1440 / 0.1600 / 0.1760 / 0.2000 / 0.2400 |
| N2.1.2 | 铸造铝合金，热处理强化，≤12% Si，90 HB | 135 | 0.0800 / 0.0960 / 0.1200 / 0.1440 / 0.1600 / 0.1760 / 0.2000 / 0.2400 |
| N2.1.3 | 铸造铝合金，非热处理强化，>12% Si，130 HB | 115 | 0.0680 / 0.0815 / 0.1020 / 0.1225 / 0.1360 / 0.1495 / 0.1700 / 0.2040 |
| N3.1.1 | 铜和铜合金：易切削合金，Pb > 1% | 130 | 0.0350 / 0.0420 / 0.0525 / 0.0630 / 0.0700 / 0.0770 / 0.0875 / 0.1050 |
| N3.1.2 | 铜和铜合金：CuZn，CuSnZn | 110 | 0.0300 / 0.0355 / 0.0445 / 0.0535 / 0.0595 / 0.0655 / 0.0745 / 0.0895 |
| N3.1.3 | 铜和铜合金：CuSn，无铅铜，电解铜 | 105 | 0.0280 / 0.0335 / 0.0420 / 0.0505 / 0.0560 / 0.0615 / 0.0700 / 0.0840 |
| S1.1.1 | 耐热合金，铁基，退火，200 HB | 40 | 0.0150 / 0.0180 / 0.0225 / 0.0270 / 0.0300 / 0.0330 / 0.0375 / 0.0450 |
| S1.1.2 | 耐热合金，铁基，时效处理，280 HB | 30 | 0.0120 / 0.0145 / 0.0180 / 0.0215 / 0.0240 / 0.0265 / 0.0300 / 0.0360 |
| S1.1.3 | 耐热合金，镍基或钴基，退火，250 HB | 35 | 0.0150 / 0.0180 / 0.0225 / 0.0270 / 0.0300 / 0.0330 / 0.0375 / 0.0450 |
| S1.1.4 | 耐热合金，镍基或钴基，时效处理，350 HB | 20 | 0.0105 / 0.0125 / 0.0160 / 0.0190 / 0.0210 / 0.0230 / 0.0260 / 0.0315 |
| S1.1.5 | 耐热合金，镍基或钴基，铸造，320 HB | 25 | 0.0105 / 0.0125 / 0.0160 / 0.0190 / 0.0210 / 0.0230 / 0.0260 / 0.0315 |
| S2.1.1 | 钛合金，纯钛，抗拉强度 400 N/mm² | 35 | 0.0120 / 0.0145 / 0.0180 / 0.0215 / 0.0240 / 0.0265 / 0.0300 / 0.0360 |
| S2.1.2 | 钛合金，α相和β相合金，时效处理，抗拉强度 1050 N/mm² | 25 | 0.0095 / 0.0115 / 0.0145 / 0.0175 / 0.0190 / 0.0210 / 0.0240 / 0.0290 |
