6596系列平底定心钻专为要求严苛的导向孔加工

6596系列平底定心钻3-20mm专为要求严苛的导向孔加工 精准导向：其180°平底能在工件表面加工出底面非常平整的孔，为后续的深孔钻等主切削刀具提供一个稳定、精确的引导，能有效防止钻头打滑或偏移。降低毛刺：该设计有助于显著减少孔口的毛刺产生，节省后续处理时间。
2026年4月14日 由
cuttingtools

6596系列平底定心钻

专为要求严苛的导向孔加工

精准导向：其180°平底能在工件表面加工出底面非常平整的孔，为后续的深孔钻等主切削刀具提供一个稳定、精确的引导，能有效防止钻头打滑或偏移。降低毛刺：该设计有助于显著减少孔口的毛刺产生，节省后续处理时间。

参数项详细说明
刀具类型整体硬质合金平底钻
刃槽数2刃
顶角180°
钻削深度约3倍直径（3xD）
柄部接口DIN 6535-HA（圆柱柄）
内冷方式带内冷（可通过冷却液）
涂层技术nanoFIRE
直径公差n7
标准公司内部标准
切削方向右旋
刀具材料整体硬质合金
6596

6596 是带内冷却孔的专业定心 / 导向钻头（Pilot Drill），专为深孔、台阶孔、高精度孔系加工前的导向定位设计，通过中心内冷实现高效冷却与排屑，保障长时加工稳定性。

 深孔钻先导孔：深孔钻（枪钻、单刃钻）加工前精准定心，防止偏摆、保证孔直线度。 台阶孔 / 复合孔导向：大孔、阶梯孔加工前预钻导向孔，保证同轴度、防止走偏。

定心钻匹配原则 定心钻直径 ≈ 后续钻头直径的 0.6～0.7 倍 定心钻顶角 ≥ 后续钻头顶角（6596 为 180°，适配绝大多数钻头） 定心深度：1×D～1.5×D 即可

适用材料： 适合加工多种材料，包括钢、不锈钢、铸铁、有色金属、特种合金、钛合金甚至硬化钢。

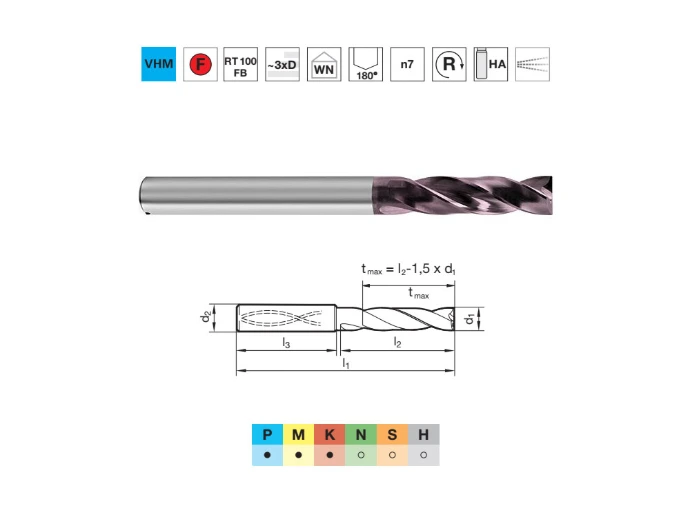

规格参数

直径d1 (mm) 柄径d2 (mm) 总长l1 (mm) 刃长l2 (mm) 柄长l3 (mm) 型号
3 6 61 16 40 6596 3.000
3.1 6 61 16 40 6596 3.100
3.17 6 61 16 40 6596 3.170
3.2 6 61 16 40 6596 3.200
3.25 6 61 16 40 6596 3.250
3.3 6 61 16 40 6596 3.300
3.4 6 61 16 40 6596 3.400
3.5 6 61 16 40 6596 3.500
3.57 6 61 16 40 6596 3.570
3.6 6 61 16 40 6596 3.600
3.7 6 61 16 40 6596 3.700
3.8 6 65 18 40 6596 3.800
3.9 6 65 18 40 6596 3.900
3.97 6 65 18 40 6596 3.970
4 6 65 18 36 6596 4.000
4.04 6 65 18 40 6596 4.040
4.1 6 65 18 36 6596 4.100
4.2 6 65 18 40 6596 4.200
4.3 6 65 21 40 6596 4.300
4.37 6 65 21 40 6596 4.370
4.4 6 65 21 40 6596 4.400
4.5 6 65 21 40 6596 4.500
4.6 6 65 21 40 6596 4.600
4.65 6 65 21 40 6596 4.650
4.7 6 65 21 40 6596 4.700
4.76 6 65 26 36 6596 4.760
4.8 6 65 26 36 6596 4.800
4.9 6 65 26 36 6596 4.900
5 6 65 26 36 6596 5.000
5.1 6 65 26 36 6596 5.100
5.11 6 65 26 36 6596 5.110
5.16 6 65 26 36 6596 5.160
5.2 6 65 26 36 6596 5.200
5.3 6 65 26 36 6596 5.300
5.4 6 65 26 36 6596 5.400
5.41 6 65 26 36 6596 5.410
5.5 6 65 26 36 6596 5.500
5.55 6 65 26 36 6596 5.550
5.56 6 65 26 36 6596 5.560
5.6 6 65 26 36 6596 5.600
5.7 6 65 26 36 6596 5.700
5.8 6 65 26 36 6596 5.800
5.9 6 65 26 36 6596 5.900
5.95 6 65 26 36 6596 5.950
6 6 65 26 36 6596 6.000
6.1 8 78 31 36 6596 6.100
6.2 8 78 31 36 6596 6.200
6.3 8 78 31 36 6596 6.300
6.35 8 78 31 36 6596 6.350
6.4 8 78 31 36 6596 6.400
6.5 8 78 31 36 6596 6.500
6.53 8 78 31 36 6596 6.530
6.55 8 78 31 36 6596 6.550
6.6 8 78 31 36 6596 6.600
6.7 8 78 31 36 6596 6.700
6.75 8 78 31 36 6596 6.750
6.8 8 78 31 36 6596 6.800
6.9 8 78 31 36 6596 6.900
7 8 78 31 36 6596 7.000
7.1 8 78 35 36 6596 7.100
7.14 8 78 35 36 6596 7.140
7.2 8 78 35 36 6596 7.200
7.3 8 78 35 36 6596 7.300
7.4 8 78 35 36 6596 7.400
7.5 8 78 35 36 6596 7.500
7.54 8 78 35 36 6596 7.540
7.55 8 78 35 36 6596 7.550
7.6 8 78 35 36 6596 7.600
7.65 8 78 35 36 6596 7.650
7.7 8 78 35 36 6596 7.700
7.8 8 78 35 36 6596 7.800
7.9 8 78 35 36 6596 7.900
7.94 8 78 35 36 6596 7.940
8 8 78 35 36 6596 8.000
8.1 10 87 43 40 6596 8.100
8.2 10 87 43 40 6596 8.200
8.3 10 87 43 40 6596 8.300
8.33 10 87 43 40 6596 8.330
8.4 10 87 43 40 6596 8.400
8.5 10 87 43 40 6596 8.500
8.6 10 87 43 40 6596 8.600
8.7 10 87 43 40 6596 8.700
8.73 10 87 43 40 6596 8.730
8.8 10 87 43 40 6596 8.800
8.9 10 87 43 40 6596 8.900
9 10 87 43 40 6596 9.000
9.1 10 87 43 40 6596 9.100
9.13 10 87 43 40 6596 9.130
9.2 10 87 43 40 6596 9.200
9.25 10 87 43 40 6596 9.250
9.3 10 87 43 40 6596 9.300
9.34 10 87 43 40 6596 9.340
9.4 10 87 43 40 6596 9.400
9.5 10 87 43 40 6596 9.500
9.52 10 87 43 40 6596 9.520
9.55 10 87 43 40 6596 9.550
9.6 10 87 43 40 6596 9.600
9.7 10 87 43 40 6596 9.700
9.8 10 87 43 40 6596 9.800
9.9 10 87 43 40 6596 9.900
9.92 10 87 43 40 6596 9.920
10 10 87 43 40 6596 10.000
10.1 12 100 52 45 6596 10.100
10.2 12 100 52 45 6596 10.200
10.3 12 100 52 45 6596 10.300
10.32 12 100 52 45 6596 10.320
10.4 12 100 52 45 6596 10.400
10.5 12 100 52 45 6596 10.500
10.6 12 100 52 45 6596 10.600
10.7 12 100 52 45 6596 10.700
10.72 12 100 52 45 6596 10.720
10.8 12 100 52 45 6596 10.800
10.9 12 100 52 45 6596 10.900
11 12 100 52 45 6596 11.000
11.1 12 100 52 45 6596 11.100
11.11 12 100 52 45 6596 11.110
11.2 12 100 52 45 6596 11.200
11.3 12 100 52 45 6596 11.300
11.4 12 100 52 45 6596 11.400
11.5 12 100 52 45 6596 11.500
11.51 12 100 52 45 6596 11.510
11.55 12 100 52 45 6596 11.550
11.6 12 100 52 45 6596 11.600
11.7 12 100 52 45 6596 11.700
11.8 12 100 52 45 6596 11.800
11.9 12 100 52 45 6596 11.900
11.91 12 100 52 45 6596 11.910
12 12 100 52 45 6596 12.000
12.1 14 104 57 45 6596 12.100
12.2 14 104 57 45 6596 12.200
12.3 14 104 57 45 6596 12.300
12.4 14 104 57 45 6596 12.400
12.5 14 104 57 45 6596 12.500
12.6 14 104 57 45 6596 12.600
12.7 14 104 57 45 6596 12.700
12.8 14 104 57 45 6596 12.800
12.9 14 104 57 45 6596 12.900
13 14 104 57 45 6596 13.000
13.1 14 104 57 45 6596 13.100
13.2 14 104 57 45 6596 13.200
13.3 14 104 57 45 6596 13.300
13.4 14 104 57 45 6596 13.400
13.49 14 104 57 45 6596 13.490
13.5 14 104 57 45 6596 13.500
13.6 14 104 57 45 6596 13.600
13.7 14 104 57 45 6596 13.700
13.8 14 104 57 45 6596 13.800
13.89 14 104 57 45 6596 13.890
13.9 14 104 57 45 6596 13.900
14 14 104 57 45 6596 14.000
14.1 16 112 62 48 6596 14.100
14.2 16 112 62 48 6596 14.200
14.29 16 112 62 48 6596 14.290
14.3 16 112 62 48 6596 14.300
14.4 16 112 62 48 6596 14.400
14.5 16 112 62 48 6596 14.500
14.6 16 112 62 48 6596 14.600
14.68 16 112 62 48 6596 14.680
14.7 16 112 62 48 6596 14.700
14.8 16 112 62 48 6596 14.800
14.9 16 112 62 48 6596 14.900
15 16 112 62 48 6596 15.000
15.08 16 112 62 48 6596 15.080
15.1 16 112 62 48 6596 15.100
15.2 16 112 62 48 6596 15.200
15.3 16 112 62 48 6596 15.300
15.4 16 112 62 48 6596 15.400
15.48 16 112 62 48 6596 15.480
15.5 16 112 62 48 6596 15.500
15.55 16 112 62 48 6596 15.550
15.6 16 112 62 48 6596 15.600
15.7 16 112 62 48 6596 15.700
15.8 16 112 62 48 6596 15.800
15.87 16 112 62 48 6596 15.870
15.9 16 112 62 48 6596 15.900
16 16 112 62 48 6596 16.000
16.27 18 120 70 48 6596 16.270
16.3 18 120 70 48 6596 16.300
16.5 18 120 70 48 6596 16.500
16.67 18 120 70 48 6596 16.670
16.7 18 120 70 48 6596 16.700
16.9 18 120 70 48 6596 16.900
17 18 120 70 48 6596 17.000
17.07 18 120 70 48 6596 17.070
17.46 18 120 70 48 6596 17.460
17.5 18 120 70 48 6596 17.500
17.55 18 120 70 48 6596 17.550
17.7 18 120 70 48 6596 17.700
17.86 18 120 70 48 6596 17.860
18 18 120 70 48 6596 18.000
18.26 20 128 76 50 6596 18.260
18.5 20 128 76 50 6596 18.500
18.7 20 128 76 50 6596 18.700
18.9 20 128 76 50 6596 18.900
19 20 128 76 50 6596 19.000
19.05 20 128 76 50 6596 19.050
19.25 20 128 76 50 6596 19.250
19.3 20 128 76 50 6596 19.300
19.45 20 128 76 50 6596 19.450
19.5 20 128 76 50 6596 19.500
19.55 20 128 76 50 6596 19.550
19.7 20 128 76 50 6596 19.700
19.8 20 128 76 50 6596 19.800
19.84 20 128 76 50 6596 19.840
20 20 128 76 50 6596 20.000

切削参数: 在不同公称直径（Ø 3 6 8 10 12 14 16 20mm）下，对应的每转进给量 f（单位 mm/rev）。

材料代码 描述 vc (m/min) 3 6 8 10 12 14 16 20
P1.1.1 非合金钢，退火，0.15% C，抗拉强度420 N/mm²，125 HB 100 0.075 0.13 0.16 0.19 0.22 0.25 0.275 0.325
P1.1.2 非合金钢，热处理，0.15% C，抗拉强度420 N/mm²，125 HB 90 0.07 0.115 0.145 0.175 0.2 0.225 0.245 0.295
P1.1.3 非合金钢，退火，0.45% C，抗拉强度640 N/mm²，190 HB 90 0.07 0.115 0.145 0.175 0.2 0.225 0.245 0.295
P1.1.4 非合金钢，热处理，0.45% C，抗拉强度640 N/mm²，190 HB 85 0.065 0.11 0.14 0.165 0.185 0.21 0.235 0.275
P1.1.5 非合金钢，热处理，0.45% C，抗拉强度850 N/mm²，250 HB 85 0.065 0.11 0.14 0.165 0.185 0.21 0.235 0.275
P1.1.6 非合金钢，退火，0.75% C，抗拉强度915 N/mm²，270 HB 80 0.06 0.105 0.13 0.155 0.175 0.2 0.22 0.26
P1.1.7 非合金钢，热处理，0.75% C，抗拉强度1020 N/mm²，300 HB 75 0.06 0.1 0.12 0.145 0.165 0.185 0.205 0.245
P2.1.1 低合金钢，退火，抗拉强度610 N/mm²，180 HB 80 0.06 0.105 0.13 0.155 0.175 0.2 0.22 0.26
P2.1.2 低合金钢，热处理，抗拉强度930 N/mm²，275 HB 80 0.06 0.105 0.13 0.155 0.175 0.2 0.22 0.26
P2.1.3 低合金钢，热处理，抗拉强度1020 N/mm²，300 HB 70 0.05 0.09 0.11 0.13 0.15 0.17 0.185 0.22
P2.1.4 低合金钢，热处理，抗拉强度1190 N/mm²，350 HB 60 0.045 0.08 0.095 0.115 0.13 0.15 0.165 0.195
P3.1.1 高合金钢和工具钢，退火，抗拉强度680 N/mm²，200 HB 50 0.05 0.08 0.1 0.12 0.14 0.155 0.175 0.205
P3.1.2 高合金钢和工具钢，淬火回火，抗拉强度1100 N/mm²，325 HB 45 0.04 0.07 0.085 0.105 0.12 0.135 0.145 0.175
M1.1.1 不锈钢，铁素体/马氏体，含切削添加剂 45 0.05 0.08 0.1 0.12 0.14 0.155 0.175 0.205
M1.1.2 不锈钢，铁素体/马氏体，退火，抗拉强度680 N/mm²，200 HB 40 0.045 0.075 0.09 0.11 0.125 0.14 0.155 0.185
M1.1.3 不锈钢，铁素体/马氏体，热处理，抗拉强度810 N/mm²，240 HB 40 0.04 0.07 0.085 0.105 0.12 0.135 0.145 0.175
M2.1.1 不锈钢，奥氏体，淬火，180 HB 40 0.05 0.08 0.1 0.12 0.14 0.155 0.175 0.205
M2.2.1 双相钢，高强度不锈钢 35 0.04 0.07 0.085 0.105 0.12 0.135 0.145 0.175
K1.1.1 灰铸铁，珠光体/铁素体，180 HB 100 0.075 0.13 0.16 0.19 0.22 0.25 0.275 0.325
K1.1.2 灰铸铁，珠光体/马氏体，260 HB 85 0.065 0.11 0.14 0.165 0.185 0.21 0.235 0.275
K1.2.1 球墨铸铁，铁素体，160 HB 85 0.065 0.11 0.14 0.165 0.185 0.21 0.235 0.275
K1.2.2 球墨铸铁，珠光体，250 HB 80 0.06 0.105 0.13 0.155 0.175 0.2 0.22 0.26
K1.3.1 可锻铸铁，铁素体，130 HB 80 0.06 0.105 0.13 0.155 0.175 0.2 0.22 0.26
K1.3.2 可锻铸铁，珠光体，230 HB 70 0.055 0.09 0.115 0.135 0.155 0.175 0.19 0.23
K2.1.1 蠕墨铸铁 (GJV) 80 0.075 0.13 0.16 0.19 0.22 0.25 0.275 0.325
K2.2.1 奥氏体-铁素体球墨铸铁 (ADI) 60 0.06 0.1 0.12 0.145 0.165 0.185 0.205 0.245
N1.1.1 变形铝合金，非硬化，60 HB 185 0.095 0.165 0.205 0.24 0.275 0.31 0.345 0.405
N1.1.2 变形铝合金，硬化，100 HB 185 0.095 0.165 0.205 0.24 0.275 0.31 0.345 0.405
N2.1.1 铸造铝合金，非硬化，Si ≤ 12%，75 HB 170 0.095 0.165 0.205 0.24 0.275 0.31 0.345 0.405
N2.1.2 铸造铝合金，硬化，Si ≤ 12%，90 HB 170 0.095 0.165 0.205 0.24 0.275 0.31 0.345 0.405
N2.1.3 铸造铝合金，非硬化，Si > 12%，130 HB 145 0.08 0.14 0.17 0.205 0.235 0.265 0.29 0.345
N3.1.1 铜及铜合金：易切削合金，Pb > 1% 120 0.095 0.165 0.205 0.24 0.275 0.31 0.345 0.405
N3.1.2 铜及铜合金：CuZn，CuSnZn 100 0.08 0.14 0.17 0.205 0.235 0.265 0.29 0.345
N3.1.3 铜及铜合金：CuSn，无铅铜和电解铜 95 0.075 0.13 0.16 0.19 0.22 0.25 0.275 0.325
S1.1.1 耐热合金，铁基，退火，200 HB 30 0.05 0.08 0.1 0.12 0.14 0.155 0.175 0.205
S1.1.2 耐热合金，铁基，硬化，280 HB 25 0.04 0.065 0.08 0.095 0.11 0.125 0.14 0.165
S1.1.3 耐热合金，镍基或钴基，退火，250 HB 25 0.05 0.08 0.1 0.12 0.14 0.155 0.175 0.205
S1.1.4 耐热合金，镍基或钴基，硬化，350 HB 15 0.035 0.055 0.07 0.085 0.095 0.11 0.12 0.145
S1.1.5 耐热合金，镍基或钴基，铸造，320 HB 20 0.035 0.055 0.07 0.085 0.095 0.11 0.12 0.145
S2.1.1 钛合金，纯钛，抗拉强度400 N/mm² 30 0.05 0.08 0.1 0.12 0.14 0.155 0.175 0.205
S2.1.2 钛合金，α和β合金，硬化，抗拉强度1050 N/mm² 25 0.04 0.065 0.08 0.095 0.11 0.125 0.14 0.165
H1.1.1 淬硬钢，淬火回火，< 55 HRC 35 0.03 0.05 0.065 0.075 0.09 0.1 0.11 0.13
H2.1.1 冷硬铸铁，400 HB 25 0.04 0.065 0.08 0.095 0.11 0.125 0.135 0.165
H2.1.2 冷硬铸铁，淬火回火，< 55 HRC 20 0.025 0.045 0.055 0.065 0.075 0.085 0.095 0.115
