690钛合金铣削专用玉米铣刀

690钛合金铣削专用玉米铣刀

690是专为钛合金高要求2D仿形铣削开发的一款长刃方肩铣刀。其核心设计目标是实现高金属去除率和加工过程的高度可靠性，以应对航空航天等领域难加工材料的挑战。

• 直径范围: 40–100 mm

• 刀片尺寸: 10 mm, 14 mm

• 刀片排列: 刀片的排列确保直线度在0.1 mm (0.004英寸) 以内

• 转速: 可达5000 1/min

• 悬伸长度: 对于直径80mm的刀具，悬伸长度可达153mm



产品定位

690玉米铣刀是专门为航空航天业中钛合金的轮廓铣而开发的一款高效长刃铣刀。它尤其适合于加工飞机翼架的结构件、机翼、机身以及起落架等钛合金零件。

核心技术

• 锁紧技术: 这是该铣刀技术特点。通过在刀片和刀体之间采用独特的形状接口，实现高刚性定位。能有效抵抗加工过程中产生的轴向切削力，解决了其他长刃铣刀容易出现的问题，从而带来了三大好处：1) 可靠稳固的加工过程，大幅减少刀片位移；2) 可提高进给率；3) 延长了刀体寿命，防止底部刀片破裂及切屑堵塞。

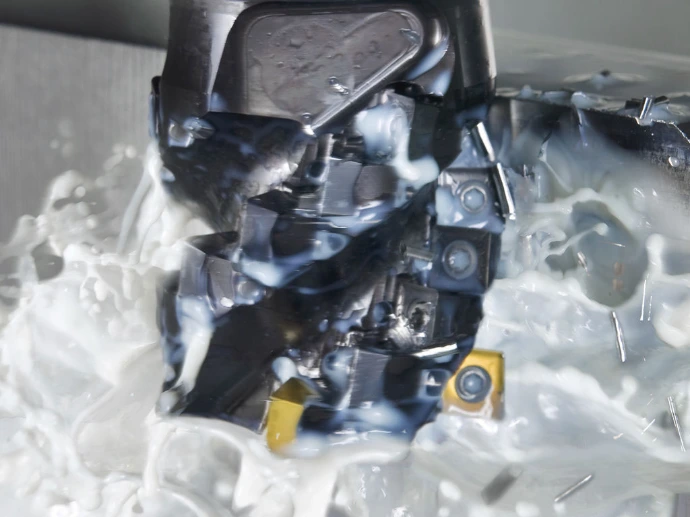

• 高压冷却系统: 铣刀为每个刀片座都配备了带螺纹的冷却液孔，并可以安装高压冷却液喷嘴。这确保了冷却液能精准喷射到每个切削刃所需的位置。由于钛合金加工时切屑极易粘在切削刃上，造成二次切削，这种设计能有效消除该问题，确保切削刃性能稳定。

材质与牌号

690可配用专为钛合金加工优化的刀片材质，如 S30T 和 S40T。这些材质牌号确保了在加工耐热合金和钛合金时的高生产率和加工安全性。

主要应用

• 主要应用: 钛合金零件的高生产率2D仿形铣削是其核心应用。

• 典型工艺: 非常适合边缘铣削和全槽铣。同时，它也可以用于从预钻孔进行螺旋插补铣、方肩铣以及轮廓加工。
