701系列0.1-3mm微钻用于微小孔精密加工

701 系列整体硬质合金无内冷微钻，是一款用于在多种材料上进行精密钻孔的通用型基础刀具。 其设计特点使其能够广泛应用于电子、医疗器械、钟表首饰及通用机械等行业的微细孔加工。
2026年4月14日 由
cuttingtools

701系列硬质合金微钻

用于微小孔精密加工

701 系列整体硬质合金无内冷微钻，是一款用于在多种材料上进行精密钻孔的通用型基础刀具。 其设计特点使其能够广泛应用于电子、医疗器械、钟表首饰及通用机械等行业的微细孔加工。

特性参数
产品系列701 (AL)
产品名称整体硬质合金无内冷微钻
冷却方式无内冷
直径范围0.1 - 3.0 mm
加工深度~5×D (5倍径)
直径公差0 / -0.004 mm (h5)
钻尖角130°
刃数2
柄部类型HA型直柄
涂层无涂层 (Bright)
701

核心设计：701 系列整体硬质合金无内冷微钻，是一款用于在多种材料上进行精密钻孔的通用型基础刀具。 其设计特点使其能够广泛应用于电子、医疗器械、钟表首饰及通用机械等行业的微细孔加工。提供最小的加工直径（从 0.1mm 起），且直径公差严格（h5），适合对尺寸精度有较高要求的超小孔加工。

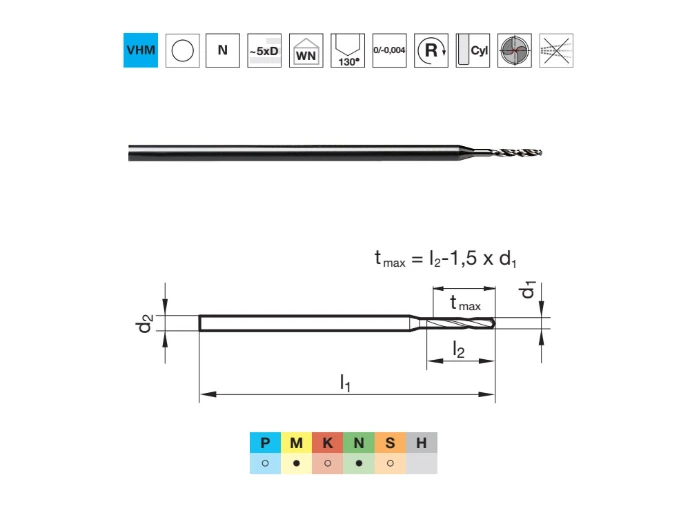

规格参数

直径d1 (mm) 柄径d2 h6 (mm) 总长l1 (mm) 刃长l2 (mm) 型号 编号
0.2 1 25 1.5 701 0.200 9007010002000
0.21 1 25 1.5 701 0.210 9007010002100
0.22 1 25 1.5 701 0.220 9007010002200
0.24 1 25 1.5 701 0.240 9007010002400
0.25 1 25 1.9 701 0.250 9007010002500
0.26 1 25 1.9 701 0.260 9007010002600
0.28 1 25 1.9 701 0.280 9007010002800
0.3 1 25 1.9 701 0.300 9007010003000
0.33 1 25 2.4 701 0.330 9007010003300
0.35 1 25 2.4 701 0.350 9007010003500
0.38 1 25 2.4 701 0.380 9007010003800
0.4 1 25 3 701 0.400 9007010004000
0.44 1 25 3 701 0.440 9007010004400
0.45 1 25 3 701 0.450 9007010004500
0.46 1 25 3 701 0.460 9007010004600
0.5 1 25 3.4 701 0.500 9007010005000
0.55 1 25 3.9 701 0.550 9007010005500
0.6 1 25 3.9 701 0.600 9007010006000
0.65 1 25 4.2 701 0.650 9007010006500
0.68 1 25 4.8 701 0.680 9007010006800
0.7 1 25 4.8 701 0.700 9007010007000
0.75 1 25 4.8 701 0.750 9007010007500
0.8 1.5 25 5.3 701 0.800 9007010008000
0.81 1.5 25 5.3 701 0.810 9007010008100
0.83 1.5 25 5.3 701 0.830 9007010008300
0.85 1.5 25 5.3 701 0.850 9007010008500
0.9 1.5 25 6 701 0.900 9007010009000
0.95 1.5 25 6 701 0.950 9007010009500
1 1.5 25 6.8 701 1.000 9007010010000
1.05 1.5 25 6.8 701 1.050 9007010010500
1.1 1.5 25 7.6 701 1.100 9007010011000
1.15 1.5 25 7.6 701 1.150 9007010011500
1.2 1.5 25 8.5 701 1.200 9007010012000
1.25 1.5 25 8.5 701 1.250 9007010012500
1.3 1.5 25 8.5 701 1.300 9007010013000
1.35 1.5 25 9.5 701 1.350 9007010013500
1.38 1.5 25 9.5 701 1.380 9007010013800
1.4 1.5 25 9.5 701 1.400 9007010014000
1.45 1.5 25 9.5 701 1.450 9007010014500
1.5 3 38 9.5 701 1.500 9007010015000
1.55 3 38 10.6 701 1.550 9007010015500
1.6 3 38 10.6 701 1.600 9007010016000
1.65 3 38 10.6 701 1.650 9007010016500
1.7 3 38 10.6 701 1.700 9007010017000
1.75 3 38 11.8 701 1.750 9007010017500
1.8 3 38 11.8 701 1.800 9007010018000
1.85 3 38 11.8 701 1.850 9007010018500
1.9 3 38 11.8 701 1.900 9007010019000
1.95 3 38 13.2 701 1.950 9007010019500
2 3 38 13.2 701 2.000 9007010020000
2.05 3 38 13.2 701 2.050 9007010020500
2.1 3 38 13.2 701 2.100 9007010021000
2.15 3 38 14 701 2.150 9007010021500
2.2 3 38 14 701 2.200 9007010022000
2.25 3 38 14 701 2.250 9007010022500
2.3 3 38 14 701 2.300 9007010023000
2.35 3 38 14 701 2.350 9007010023500
2.38 3 38 15 701 2.380 9007010023800
2.4 3 38 15 701 2.400 9007010024000
2.45 3 38 15 701 2.450 9007010024500
2.5 3 38 15 701 2.500 9007010025000
2.55 3 38 15 701 2.550 9007010025500
2.6 3 38 15 701 2.600 9007010026000
2.65 3 38 15 701 2.650 9007010026500
2.7 3 38 15 701 2.700 9007010027000
2.75 3 38 15 701 2.750 9007010027500
2.8 3 38 15 701 2.800 9007010028000
2.85 3 38 15 701 2.850 9007010028500
2.9 3 38 15 701 2.900 9007010029000
2.95 3 38 15 701 2.950 9007010029500
3 4 40 15 701 3.000 9007010030000

切削参数 <7 xD 在不同公称直径（Ø 0.2 \0.5 \0.8 \1 \1.5 \2 \2.5 \3 mm）下，对应的每转进给量 f（单位 mm/rev）。

材料组材料描述Vc (m/min)进给量 f (mm/rev)
P1.1.1非合金钢，退火，0.15% C，抗拉强度 420 N/mm²，125 HB500.0070 / 0.0175 / 0.0280 / 0.0350 / 0.0525 / 0.0700 / 0.0875 / 0.1050
P1.1.2非合金钢，热处理，0.15% C，抗拉强度 420 N/mm²，125 HB450.0065 / 0.0160 / 0.0250 / 0.0315 / 0.0475 / 0.0630 / 0.0790 / 0.0945
P1.1.3非合金钢，退火，0.45% C，抗拉强度 640 N/mm²，190 HB450.0065 / 0.0160 / 0.0250 / 0.0315 / 0.0475 / 0.0630 / 0.0790 / 0.0945
P1.1.4非合金钢，热处理，0.45% C，抗拉强度 640 N/mm²，190 HB450.0060 / 0.0150 / 0.0240 / 0.0300 / 0.0445 / 0.0595 / 0.0745 / 0.0895
P1.1.5非合金钢，热处理，0.45% C，抗拉强度 850 N/mm²，250 HB450.0060 / 0.0150 / 0.0240 / 0.0300 / 0.0445 / 0.0595 / 0.0745 / 0.0895
P1.1.6非合金钢，退火，0.75% C，抗拉强度 915 N/mm²，270 HB400.0055 / 0.0140 / 0.0225 / 0.0280 / 0.0420 / 0.0560 / 0.0700 / 0.0840
P1.1.7非合金钢，热处理，0.75% C，抗拉强度 1020 N/mm²，300 HB400.0055 / 0.0130 / 0.0210 / 0.0265 / 0.0395 / 0.0525 / 0.0655 / 0.0790
P2.1.1低合金钢，退火，抗拉强度 610 N/mm²，180 HB300.0060 / 0.0145 / 0.0230 / 0.0290 / 0.0435 / 0.0580 / 0.0725 / 0.0870
P2.1.2低合金钢，热处理，抗拉强度 930 N/mm²，275 HB300.0060 / 0.0145 / 0.0230 / 0.0290 / 0.0435 / 0.0580 / 0.0725 / 0.0870
M1.1.1不锈钢，铁素体/马氏体，含易切削添加剂200.0040 / 0.0100 / 0.0160 / 0.0200 / 0.0300 / 0.0400 / 0.0500 / 0.0600
M1.1.2不锈钢，铁素体/马氏体，退火，抗拉强度 680 N/mm²，200 HB200.0035 / 0.0090 / 0.0145 / 0.0180 / 0.0270 / 0.0360 / 0.0450 / 0.0540
M1.1.3不锈钢，铁素体/马氏体，热处理，抗拉强度 810 N/mm²，240 HB150.0035 / 0.0085 / 0.0135 / 0.0170 / 0.0255 / 0.0340 / 0.0425 / 0.0510
M2.1.1不锈钢，奥氏体，淬火，180 HB150.0030 / 0.0075 / 0.0120 / 0.0150 / 0.0225 / 0.0300 / 0.0375 / 0.0450
M2.2.1双相不锈钢，高强度不锈钢150.0025 / 0.0065 / 0.0100 / 0.0130 / 0.0190 / 0.0255 / 0.0320 / 0.0385
K1.1.1灰口铸铁，珠光体/铁素体，180 HB600.0070 / 0.0175 / 0.0280 / 0.0350 / 0.0525 / 0.0700 / 0.0875 / 0.1050
K1.1.2灰口铸铁，珠光体/马氏体，260 HB500.0060 / 0.0150 / 0.0240 / 0.0300 / 0.0445 / 0.0595 / 0.0745 / 0.0895
K1.2.1球墨铸铁，铁素体，160 HB500.0060 / 0.0150 / 0.0240 / 0.0300 / 0.0445 / 0.0595 / 0.0745 / 0.0895
K1.2.2球墨铸铁，珠光体，250 HB500.0055 / 0.0140 / 0.0225 / 0.0280 / 0.0420 / 0.0560 / 0.0700 / 0.0840
K1.3.1可锻铸铁，铁素体，130 HB500.0055 / 0.0140 / 0.0225 / 0.0280 / 0.0420 / 0.0560 / 0.0700 / 0.0840
K1.3.2可锻铸铁，珠光体，230 HB400.0050 / 0.0125 / 0.0195 / 0.0245 / 0.0370 / 0.0490 / 0.0615 / 0.0735
N1.1.1变形铝合金，非热处理强化，60 HB1600.0120 / 0.0300 / 0.0480 / 0.0600 / 0.0900 / 0.1200 / 0.1500 / 0.1800
N1.1.2变形铝合金，热处理强化，100 HB1600.0120 / 0.0300 / 0.0480 / 0.0600 / 0.0900 / 0.1200 / 0.1500 / 0.1800
N2.1.1铸造铝合金，非热处理强化，≤12% Si，75 HB1000.0100 / 0.0250 / 0.0400 / 0.0500 / 0.0750 / 0.1000 / 0.1250 / 0.1500
N2.1.2铸造铝合金，热处理强化，≤12% Si，90 HB1000.0100 / 0.0250 / 0.0400 / 0.0500 / 0.0750 / 0.1000 / 0.1250 / 0.1500
N2.1.3铸造铝合金，非热处理强化，>12% Si，130 HB850.0085 / 0.0215 / 0.0340 / 0.0425 / 0.0640 / 0.0850 / 0.1065 / 0.1275
N3.1.1铜和铜合金：易切削合金，Pb > 1%800.0080 / 0.0205 / 0.0330 / 0.0410 / 0.0615 / 0.0820 / 0.1025 / 0.1230
N3.1.2铜和铜合金：CuZn，CuSnZn700.0070 / 0.0175 / 0.0280 / 0.0350 / 0.0525 / 0.0695 / 0.0870 / 0.1045
N3.1.3铜和铜合金：CuSn，无铅铜，电解铜650.0065 / 0.0165 / 0.0260 / 0.0330 / 0.0490 / 0.0655 / 0.0820 / 0.0985
N4.1.1非金属材料：热固性塑料，纤维增强塑料1000.0060 / 0.0145 / 0.0230 / 0.0290 / 0.0435 / 0.0580 / 0.0725 / 0.0870
N4.1.2非金属材料：硬橡胶，木材等1000.0060 / 0.0145 / 0.0230 / 0.0290 / 0.0435 / 0.0580 / 0.0725 / 0.0870
S1.1.1耐热合金，铁基，退火，200 HB150.0040 / 0.0100 / 0.0160 / 0.0200 / 0.0300 / 0.0400 / 0.0500 / 0.0600
S1.1.2耐热合金，铁基，时效处理，280 HB100.0030 / 0.0080 / 0.0130 / 0.0160 / 0.0240 / 0.0320 / 0.0400 / 0.0480
S1.1.3耐热合金，镍基或钴基，退火，250 HB150.0040 / 0.0100 / 0.0160 / 0.0200 / 0.0300 / 0.0400 / 0.0500 / 0.0600
S1.1.4耐热合金，镍基或钴基，时效处理，350 HB100.0030 / 0.0070 / 0.0110 / 0.0140 / 0.0210 / 0.0280 / 0.0350 / 0.0420
S1.1.5耐热合金，镍基或钴基，铸造，320 HB100.0030 / 0.0070 / 0.0110 / 0.0140 / 0.0210 / 0.0280 / 0.0350 / 0.0420
S2.1.1钛合金，纯钛，抗拉强度 400 N/mm²100.0030 / 0.0075 / 0.0120 / 0.0150 / 0.0225 / 0.0300 / 0.0375 / 0.0450
S2.1.2钛合金，α相和β相合金，时效处理，抗拉强度 1050 N/mm²100.0025 / 0.0060 / 0.0095 / 0.0120 / 0.0180 / 0.0240 / 0.0300 / 0.0360
