R216系列球头仿形半精加工铣刀10-50 mm

R216系列球头曲面粗加工

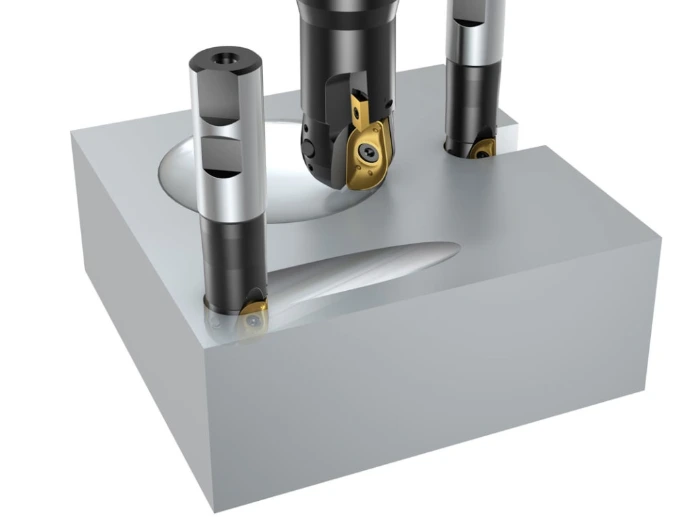

R216 是一款坚固耐用、高效的球头立铣刀系统，专为曲面零件的粗加工和半精加工而设计。其凭借高金属去除率、高可靠性、灵活的模块化设计以及先进的材质技术，在模具、航空航天和汽车等行业的仿形铣削应用中表现好。

• 直径范围：10 - 50 mm。

• 切削深度：8.6 - 44.6 mm（取决于刀具直径）。

• 接口类型：支持多种接口，包括PSC、EH、圆柱直柄、侧压式（Weldon）和锁牙。



产品定位

• 主要定位：用于曲面零件的粗加工和半精加工的仿形铣削。

• 加工能力：能够实现高金属去除率，并且操作方便。

• 适用材料：广泛应用于模具制造、航空航天和汽车等行业。

主要特点

• 坚固的刀体：采用牢固的设计，确保在重载切削时的稳定性和可靠性。

• 双刃刀片：每个刀片拥有2个切削刃，兼顾了加工效率与经济性。

• 优化的切削刃公差：通过使用特定的E公差刀片，可减小刀具中心切削区域产生的形状误差，提高轮廓精度。

• 灵活的模块化设计：通过组合不同的刀柄与模块化切削头，可实现灵活的可达性长度，以应对不同的加工深度需求。

• 涂层技术：GC4340 材质，能显著延长刀具寿命并提高加工安全性。

• 高切削参数：在特定应用（如航空航天主起落架加工）中，切削深度可达44 mm，每齿进给量可达0.6 mm。

技术规格

• 直径范围：10 - 50 mm。

• 切削深度：8.6 - 44.6 mm（取决于刀具直径）。

• 接口类型：支持多种接口，包括PSC、EH、圆柱直柄、侧压式（Weldon）和锁牙。

材质与牌号

• GC4340：主推材质。CVD 涂层硬质合金，专为钢件铣削设计，能提供更长的刀具寿命和更高的加工安全性。

• GC1025：一种广泛使用的 PVD 涂层硬质合金，适用于多种材料的仿形铣削。

• GC1010：一种 PVD 涂层硬质合金，主要用于淬硬钢的粗加工到精加工，可稳定加工硬度高达 HRC 63 的材料。

应用领域

• 主要应用：曲面零件的仿形切削和轮廓铣削。

• 典型工件：

  • 航空航天领域：起落架、减震支柱外筒等关键结构件的半精加工。

  • 模具制造：各种模具型面的粗加工和半精加工。

  • 通用机械：汽车零部件及其他行业的复杂曲面加工。

相关产品

• R216F：精加工版本，主要用于精铣，尤其适合模具制造和航空航天涡轮叶片的生产。它采用整体硬质合金刀杆，在高进给速度下能提供更好的刚性和稳定性。

型号列表
