T型槽铣削刀具系统simmill 4V/4U

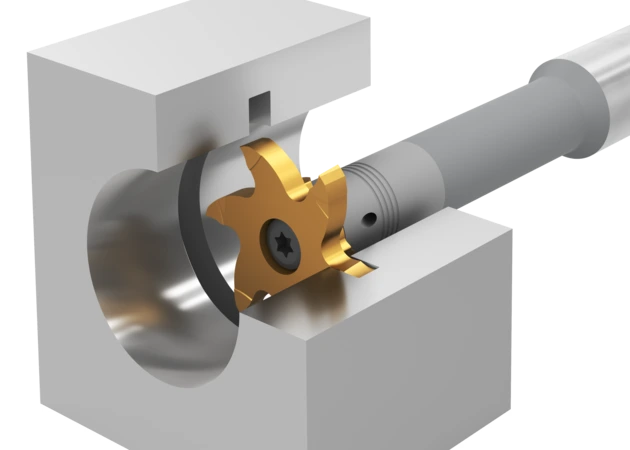

simmill 4V 由硬质合金或钢制铣刀刀柄组成的系统，配备减振刀座及经过精密磨削的三刃或六刃硬质合金铣刀片。 凭借精密磨削的齿形结构，确保了高扭矩传递，并改善了径向与轴向跳动。因此，该刀柄具有非常长的使用寿命，且系统提供高切削性能。
刀片槽宽：1mm起
孔径直径：20mm起
simmill 4V 是德国 SIMTEK 公司推出的一款高性能、模块化的 T 型槽铣削刀具系统。 它采用带有减振刀片座的刀柄与精密磨削的可转位刀片相结合，旨在实现稳定、高效且高精度的 T 型槽加工。
产品概述
simmill 4V 是 SIMTEK 旗下 simmill 系列的重要组成部分，属于圆周铣削刀具。其核心设计理念是通过模块化系统提供高度的灵活性和卓越的加工性能。
| 特性 | 描述 |
|---|---|
| 系统组成 | 钢制或硬质合金刀柄 + 可换式硬质合金铣刀片 |
| 核心应用 | T型槽铣削 |
| 刀片刃数 | 提供 3刃 和 6刃 两种规格，兼顾经济性与效率 |
| 刀片材质 | X800 硬质合金，适合钢、不锈钢、铸铁、有色金属等材料的通用重载切削 |
核心技术与设计特点
高精度齿形连接：刀柄与刀片之间采用精密磨削的齿形结构进行连接，这种设计能实现高扭矩传递，并有效改善径向和轴向跳动，为高精度加工提供了基础。
减振刀片座：刀柄带有振动缓冲的刀片座，能有效吸收切削过程中的振动，从而提高加工稳定性、表面质量和刀具寿命。
贯穿式内冷：所有刀柄均具备贯穿式内冷通道，冷却液可直接输送至切削区域，有助于排屑、降低切削温度，从而延长刀具寿命。
快速换刀系统：采用便捷的夹紧系统，可实现刀片的快速更换，显著减少机床停机时间，提高生产效率。
模块化设计：通过 Connect Code（连接码） 系统，可以精确匹配刀柄与不同规格的刀片，确保了系统的兼容性和选型的便捷性。
典型应用与优势
精密T型槽加工：simmill 4V 专为T型槽铣削设计，无论是机床工作台的T型槽，还是模具、夹具上的相关结构，都能提供稳定、高效的解决方案。
广泛的材料适用性：X800 硬质合金刀片材质，使其能够从容应对从普通钢材、不锈钢到铸铁、有色金属等多种材料的加工挑战。
高切削性能与长寿命：得益于其精密的齿形连接、减振设计和内冷系统，该系统能实现较高的切削性能，并且刀柄本身具有很长的使用寿命。
型号列表
| 订货号 | 描述1 | 描述2 | 描述3 |
| 4U0.1609.25.IC B HM | simmill 4U 铣刀柄 | 硬质合金，圆柱直柄， DIN 6535 HB，内冷 | D=16 mm, L2=25 mm, D1=9 mm |
| 4U0.1609.25.IC B ST | simmill 4U 铣刀柄 | 硬质合金，圆柱直柄， DIN 6535 HB，内冷 | D=16 mm, L2=25 mm, D1=9 mm |
| 4U0.1609.25.IC A HM | simmill 4U 铣刀柄 | 圆柱柄，符合 DIN 1835 A 或 DIN 6535 HA 标准，带内冷却 | D=16 mm, L2=25 mm, D1=9 mm |
| 4U0.1609.25.IC A ST | simmill 4U 铣刀柄 | 圆柱柄，符合 DIN 1835 A 或 DIN 6535 HA 标准，带内冷却 | D=16 mm, L2=25 mm, D1=9 mm |
| 4U0.1209.32 A HM | simmill 4U 铣刀柄 | ||
| 4U0.1609.45 A HM | simmill 4U 铣刀柄 | ||
| 4U0.1609.64 A HM | simmill 4U 铣刀柄 | ||
| 4U3.0720.09.17 T X800 | simmill 4U 铣刀片 | T形槽铣刀片 | 槽的标称宽度=10 mm, 有效切削直径=17 mm |
| 4V0.1612.24 A ST | simmill 4V 铣刀柄 | 带内冷铣刀杆 | D=16 mm, L2=24 mm, D1=12 mm |
| 4V0.1612.42 A HM | simmill 4V 铣刀柄 | 带内冷铣刀杆 | D=16 mm, L2=42 mm, D1=12 mm |
| 4V0.1612.60 A HM | simmill 4V 铣刀柄 | 带内冷铣刀杆 | D=16 mm, L2=60 mm, D1=12 mm |
| 4V0.1614.42 A HM | simmill 4V 铣刀柄 | 带内冷铣刀杆 | D=16 mm, L2=42 mm, D1=14,3 mm |
| 4V0.1614.60 A HM | simmill 4V 铣刀柄 | 带内冷铣刀杆 | D=16 mm, L2=60 mm, D1=14,3 mm |
| 4V0.1614.85 A HM | simmill 4V 铣刀柄 | 带内冷铣刀杆 | D=16 mm, L2=85 mm, D1=14,3 mm |
| 4V0.2014.35 A ST | simmill 4V 铣刀柄 | 带内冷铣刀杆 | D=20 mm, L2=35 mm, D1=14 mm |
| 4V0.2013.35.IC B HM | simmill 4V 铣刀柄 | 硬质合金，圆柱直柄， DIN 6535 HB，内冷 | D=20 mm, L2=35 mm, D1=13,5 mm |
| 4V0.1611.30.IC A HM | simmill 4V 铣刀柄 | 圆柱柄，符合 DIN 1835 A 或 DIN 6535 HA 标准，带内冷却 | D=16 mm, L2=30 mm, D1=11,5 mm |
| 4V0.1611.30.IC A ST | simmill 4V 铣刀柄 | 圆柱柄，符合 DIN 1835 A 或 DIN 6535 HA 标准，带内冷却 | D=16 mm, L2=30 mm, D1=11,5 mm |
| 4V0.2013.35.IC A HM | simmill 4V 铣刀柄 | 圆柱柄，符合 DIN 1835 A 或 DIN 6535 HA 标准，带内冷却 | D=20 mm, L2=35 mm, D1=13,5 mm |
| 4V0.2013.35.IC A ST | simmill 4V 铣刀柄 | 圆柱柄，符合 DIN 1835 A 或 DIN 6535 HA 标准，带内冷却 | D=20 mm, L2=35 mm, D1=13,5 mm |
| 4V0.1011.10 A ST | simmill 4V 铣刀柄 | ||
| 4V0.1609.20 A ST | simmill 4V 铣刀柄 | ||
| 4V0.1609.33 A HM | simmill 4V 铣刀柄 | ||
| 4V0.1612.85 A HM | simmill 4V 铣刀柄 | ||
| 4V0.2014.85 A HM | simmill 4V 铣刀柄 | ||
| 4V0.2016.45 A HM | simmill 4V 铣刀柄 | ||
| 4V3.0720.13.31 T X800 | simmill 4V 铣刀片 | T形槽铣刀片 | 槽的标称宽度=18 mm, 有效切削直径=31 mm |
| 4V3.0820.11.20 T X800 | simmill 4V 铣刀片 | T形槽铣刀片 | 槽的标称宽度=12 mm, 有效切削直径=20 mm |
| 4V3.0920.13.24 T X800 | simmill 4V 铣刀片 | T形槽铣刀片 | 槽的标称宽度=14 mm, 有效切削直径=24 mm |
| 4V6.PL50.020.28 Y X800 | simmill 4V 铣刀片 | 端面和平面铣削 | tmax=28 mm, R=5 mm, Dmin=0,2 mm |
| 4V6.0100.010.28 GY X800 | simmill 4V 铣刀片 | 通用槽铣削，用于平滑切削 | w=1 mm, R=0,1 mm Dmin=28 mm |
| 4V6.0100.010.35 GY X800 | simmill 4V 铣刀片 | 通用槽铣削，用于平滑切削 | w=1 mm, R=0,1 mm Dmin=35 mm |
| 4V6.0100.010.40 GY X800 | simmill 4V 铣刀片 | 通用槽铣削，用于平滑切削 | w=1 mm, R=0,1 mm Dmin=40 mm |
| 4V6.0150.010.28 GY X800 | simmill 4V 铣刀片 | 通用槽铣削，用于平滑切削 | w=1,5 mm, R=0,1 mm Dmin=28 mm |
| 4V6.0150.010.35 GY X800 | simmill 4V 铣刀片 | 通用槽铣削，用于平滑切削 | w=1,5 mm, R=0,1 mm Dmin=35 mm |
| 4V6.0150.010.40 GY X800 | simmill 4V 铣刀片 | 通用槽铣削，用于平滑切削 | w=1,5 mm, R=0,1 mm Dmin=40 mm |
| 4V6.0200.020.28 GY X800 | simmill 4V 铣刀片 | 通用槽铣削，用于平滑切削 | w=2 mm, R=0,2 mm Dmin=28 mm |
| 4V6.0200.020.35 GY X800 | simmill 4V 铣刀片 | 通用槽铣削，用于平滑切削 | w=2 mm, R=0,2 mm Dmin=35 mm |
| 4V6.0200.020.37 GY X800 | simmill 4V 铣刀片 | 通用槽铣削，用于平滑切削 | w=2 mm, R=0,2 mm Dmin=37 mm |
| 4V6.0200.020.40 GY X800 | simmill 4V 铣刀片 | 通用槽铣削，用于平滑切削 | w=2 mm, R=0,2 mm Dmin=40 mm |
| 4V6.0250.020.35 GY X800 | simmill 4V 铣刀片 | 通用槽铣削，用于平滑切削 | w=2,5 mm, R=0,2 mm Dmin=35 mm |
| 4V6.0300.020.28 GY X500 | simmill 4V 铣刀片 | 通用槽铣削，用于平滑切削 | w=3 mm, R=0,2 mm Dmin=28 mm |
| 4V6.0300.020.28 GY X700 | simmill 4V 铣刀片 | 通用槽铣削，用于平滑切削 | w=3 mm, R=0,2 mm Dmin=28 mm |
| 4V6.0300.020.28 GY X800 | simmill 4V 铣刀片 | 通用槽铣削，用于平滑切削 | w=3 mm, R=0,2 mm Dmin=28 mm |
| 4V6.0300.020.35 GY X500 | simmill 4V 铣刀片 | 通用槽铣削，用于平滑切削 | w=3 mm, R=0,2 mm Dmin=35 mm |
| 4V6.0300.020.35 GY X800 | simmill 4V 铣刀片 | 通用槽铣削，用于平滑切削 | w=3 mm, R=0,2 mm Dmin=35 mm |
| 4V6.0300.020.40 GY X800 | simmill 4V 铣刀片 | 通用槽铣削，用于平滑切削 | w=3 mm, R=0,2 mm Dmin=40 mm |
| 4V6.0400.020.28 GY X800 | simmill 4V 铣刀片 | 通用槽铣削，用于平滑切削 | w=4 mm, R=0,2 mm Dmin=28 mm |
| 4V6.0400.020.35 GY X800 | simmill 4V 铣刀片 | 通用槽铣削，用于平滑切削 | w=4 mm, R=0,2 mm Dmin=35 mm |
| 4V6.0500.020.28 GY X800 | simmill 4V 铣刀片 | 通用槽铣削，用于平滑切削 | w=5 mm, R=0,2 mm Dmin=28 mm |
| 4V3.0300.020.28 G X800 | simmill 4V 铣刀片 | ||
| 4V3.0400.020.28 G X800 | simmill 4V 铣刀片 | ||
| 4V3.0500.020.28 G X800 | simmill 4V 铣刀片 | ||
| 4V3.1000.020.28 G GT42 | simmill 4V 铣刀片 | ||
| 4V3.1000.020.28 G X800 | simmill 4V 铣刀片 |
